CA6140车床配套环形车门把手结构

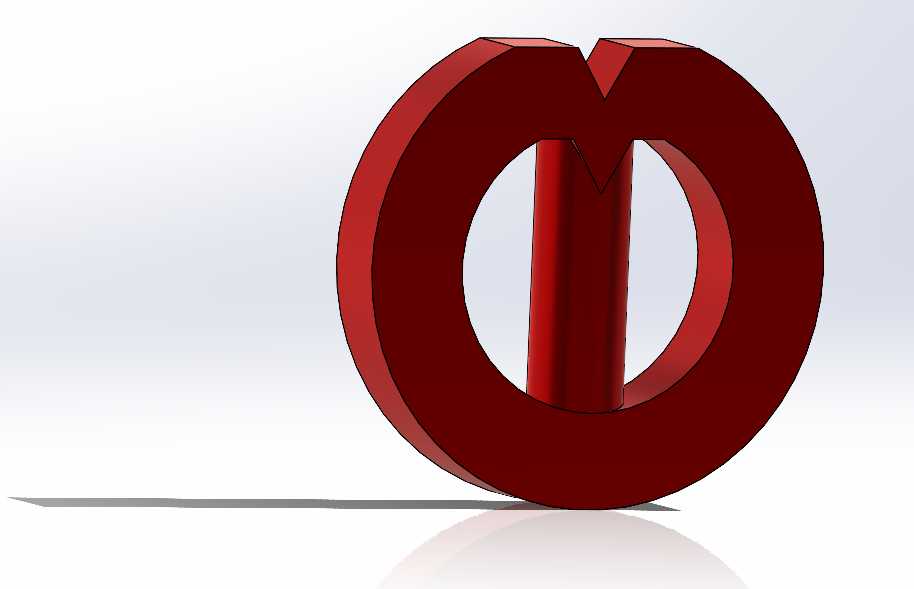

　　这款环形把手结构最初是为CA6140普通车床的防护舱门操作需求设计，实际应用中也可适配各类工业设备舱门、检修门的启闭操作场景。在车间实际作业环境里，车床防护门需要频繁启闭，操作人员往往戴有劳保手套，普通小型拉手容易出现握持打滑、施力不便的问题，这款环形结构的把手刚好规避了这类痛点，整圈环形的握持区域没有方向限制，不管是站在舱门正面还是侧方位置，都能顺利找到施力点完成推拉动作。从功能特性来看，中间的竖向立柱是核心受力支撑结构，和环形外圈形成封闭的受力框架，相比单侧悬臂式拉手，这种封闭环结构在承受频繁推拉载荷时，应力分布更均匀，不会出现悬臂根部应力集中导致的断裂问题，长期使用的结构稳定性更优。设计过程中首先考虑的是操作人机工程，

　　环形外圈的截面做了圆弧过渡处理，没有尖锐棱角，戴厚劳保手套握持时不会硌手，握感贴合手掌自然弯曲的弧度，推拉施力时能更好地传递手部力量，减少操作疲劳。安装边界方面，中间立柱的两端是安装固定位，安装时只需要在舱门面板上对应位置加工两个安装孔，通过紧固件从面板背面锁紧即可，不需要额外加工复杂的安装槽，适配厚度4mm到12mm的钢板、工程塑料等常见舱门面板材质，安装后环形外圈和面板之间预留了足够的握持间隙，即使戴加厚的防割手套也能顺利将手伸入环内完成操作。外形尺寸上，环形外圈的直径控制在120mm左右，这个尺寸既不会因为过大占用过多舱门表面空间，也不会因为过小导致握持不便，中间立柱的直径和环形外圈的截面直径保持一致，整体视觉上协调统一，

　　同时保证了足够的结构强度，在承受150N的水平推拉载荷时，整体变形量不超过0.2mm，完全满足工业设备舱门的操作强度要求。实际使用场景中，这类把手除了应用在车床防护门，还可以拓展到其他机床设备的检修门、安全防护门，以及工业柜体的箱门启闭，结构通用性较强。建模过程中对所有过渡位置都做了圆角处理，一方面是避免应力集中提升结构强度，另一方面也防止加工和使用过程中尖锐边角划伤操作人员，符合机械安全设计的相关要求。环形结构的设计也考虑了清洁维护需求，没有容易积灰的死角，车间日常清理时用抹布就能轻松擦拭干净，适合油污、粉尘较多的机加工车间环境。从受力角度分析，当操作人员对环形外圈任意位置施加推拉载荷时，力会通过环形结构传递到中间的竖向立柱，

　　再通过两端的安装点传递到舱门面板上，整个传力路径顺畅，没有突变的受力截面，长期频繁使用也不容易出现结构损坏。安装时不需要额外的辅助定位结构，两个安装孔的孔距和立柱长度匹配，普通机加工车间就能完成安装孔的加工，不需要特殊的加工设备，适配性较强。
