DN100规格AVK法兰连接适配器结构

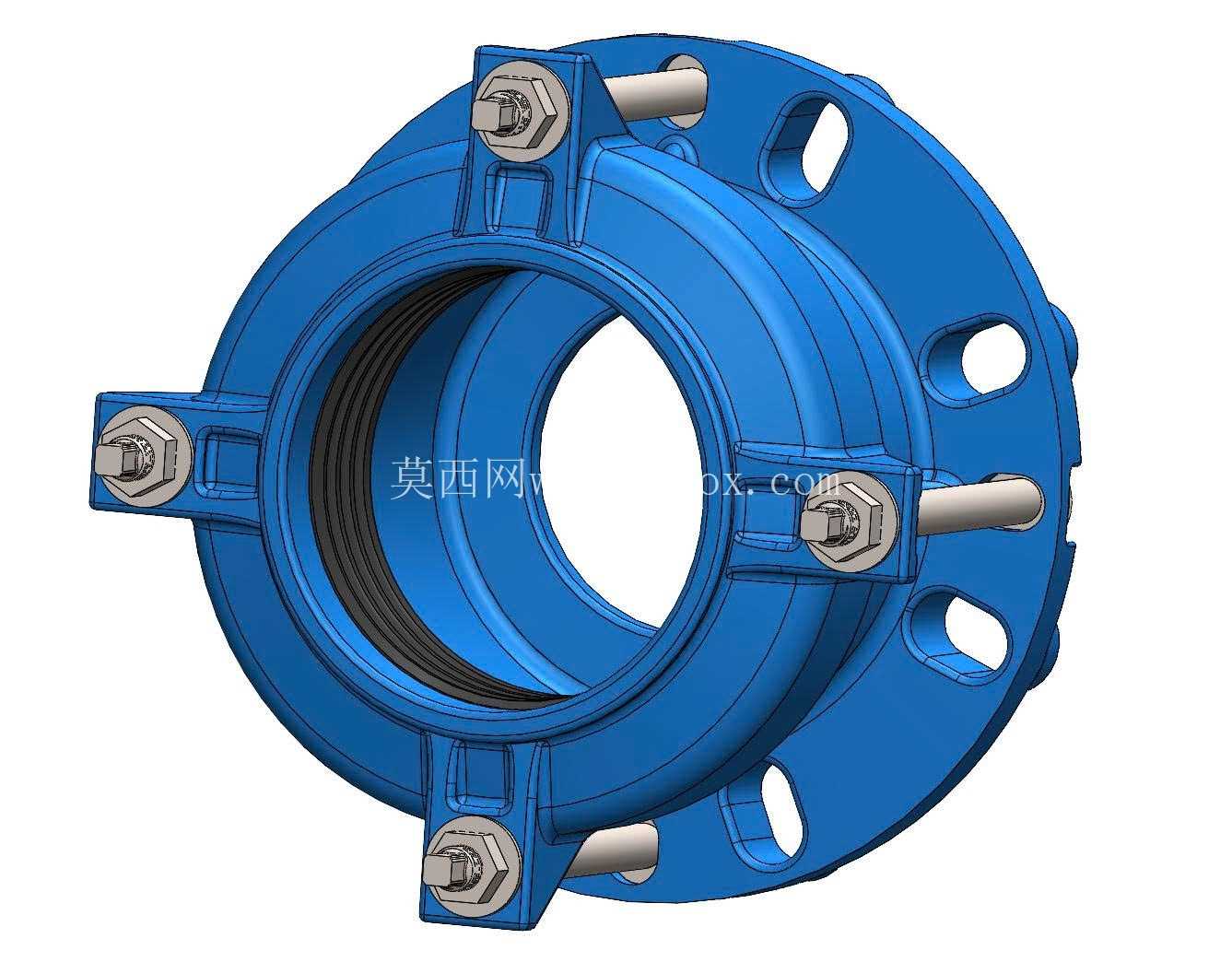

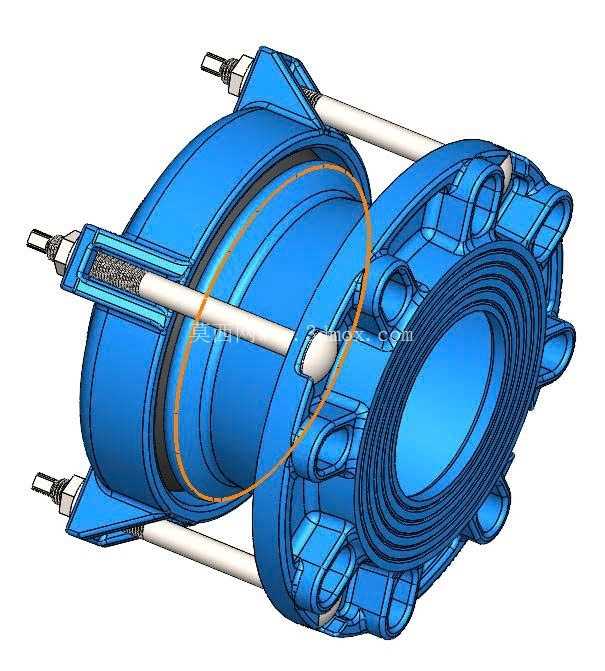

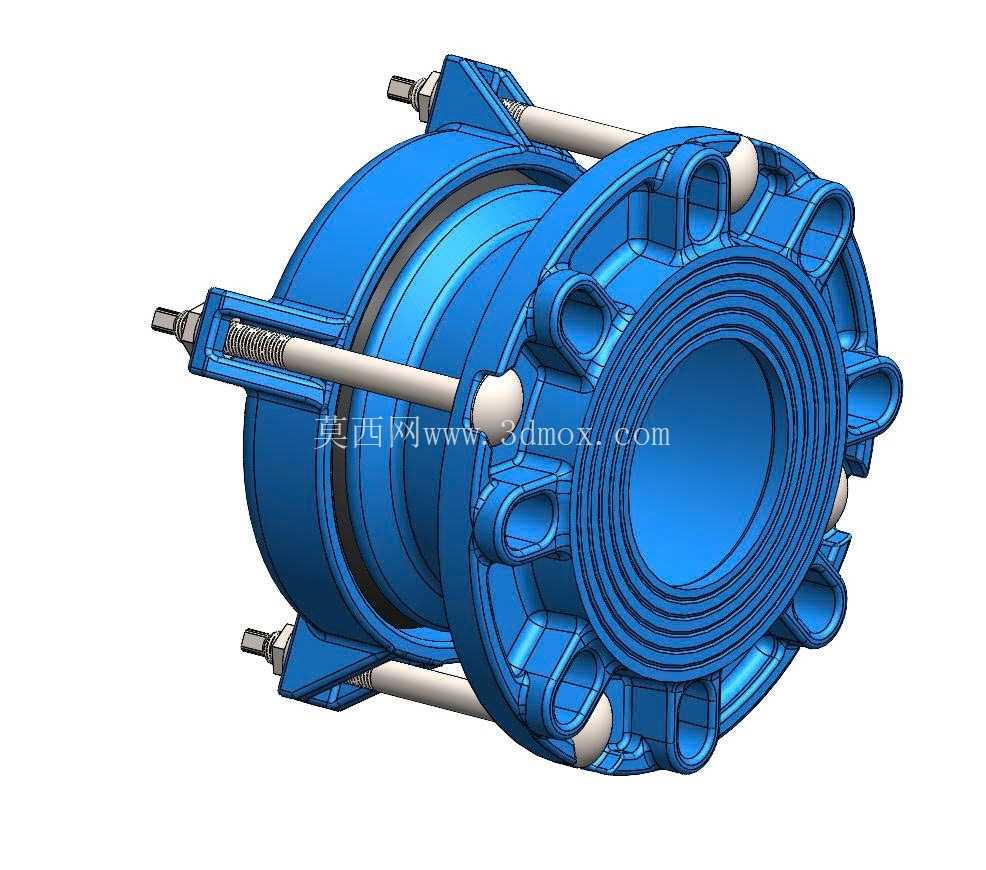

　　在市政供水管网改造、工业流体输送管线施工、二次供水设备接驳的现场作业中，不同材质、不同外径公差的管道对接一直是管线安装的常见痛点，尤其是老旧铸铁管、PE管、镀锌钢管之间的过渡连接，传统焊接或刚性法兰对接往往受管道端面平整度、外径偏差、管线沉降位移影响，容易出现渗漏、拉脱等问题，这款DN100规格的法兰适配器正是针对这类场景设计的管道连接构件。从结构设计来看，该构件采用分体抱合式壳体结构，整体为对称式多螺栓压紧布局，周向均匀布置的压紧螺栓配合压环结构，可对内置的橡胶密封件形成均匀的轴向压紧力，当壳体抱合在管道外壁时，密封胶圈在压力作用下产生径向形变，充分填充管道外壁的微观间隙，同时适配一定范围内的管道外径公差，无需对管道端面做高精度坡口处理，即可实现可靠的密封连接。

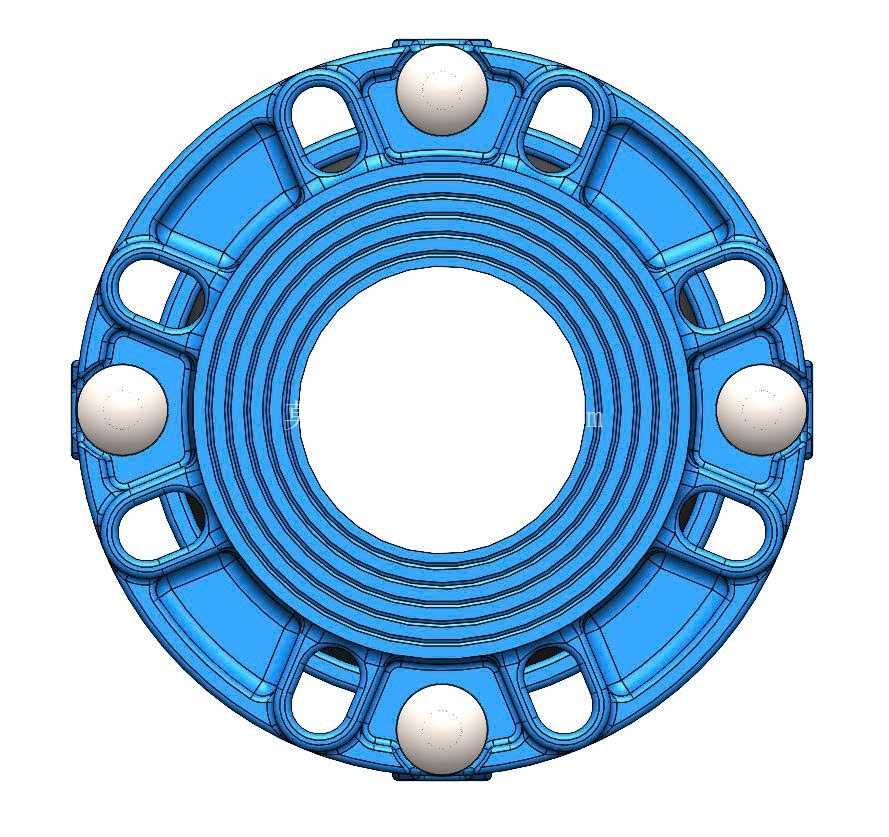

　　法兰端采用标准法兰盘开孔布局，盘面上的螺栓孔位匹配通用PN10/PN16压力等级的法兰对接尺寸，可直接与阀门、水泵、水表等管线设备的法兰端面对接，无需额外加工过渡连接件。产品的设计思路充分考虑了现场安装的容错性，抱合式结构允许管道存在一定的轴向角度偏差，在管线出现轻微沉降、热胀冷缩位移时，柔性密封结构可吸收部分位移量，避免刚性连接产生的应力集中导致的密封失效或构件损坏。

　　从安装边界来看，该适配器适配DN100公称通径的管道，整体径向最大尺寸略大于标准DN100法兰外径，安装时仅需在管道对接端预留出略大于壳体长度的操作空间，无需大范围挪动已铺设的管线，即可完成新旧管道、不同材质管道的接驳作业，相比传统的刚性连接方式，可大幅降低现场施工的难度与作业时长。在实际使用中，这类法兰适配器常应用于管线抢修作业，当管道出现局部破损需要替换管段时，无需对两侧原有管道做大量切割调整，通过该适配器即可快速完成新管段与原有管线的连接，大幅缩短停水停输的抢修时间。

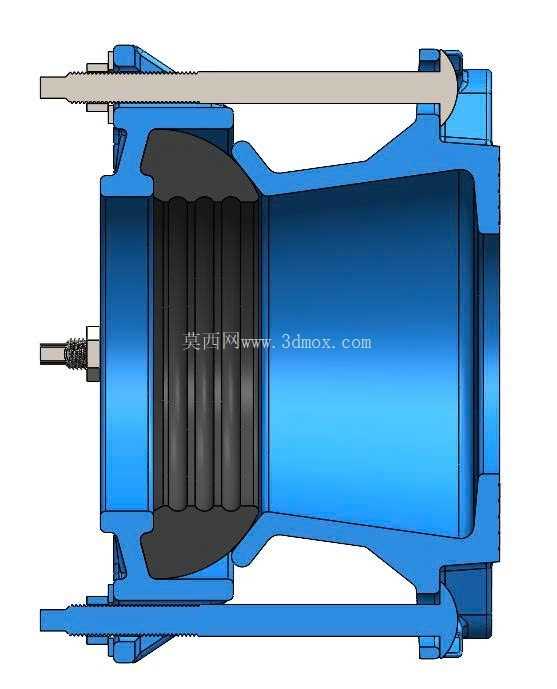

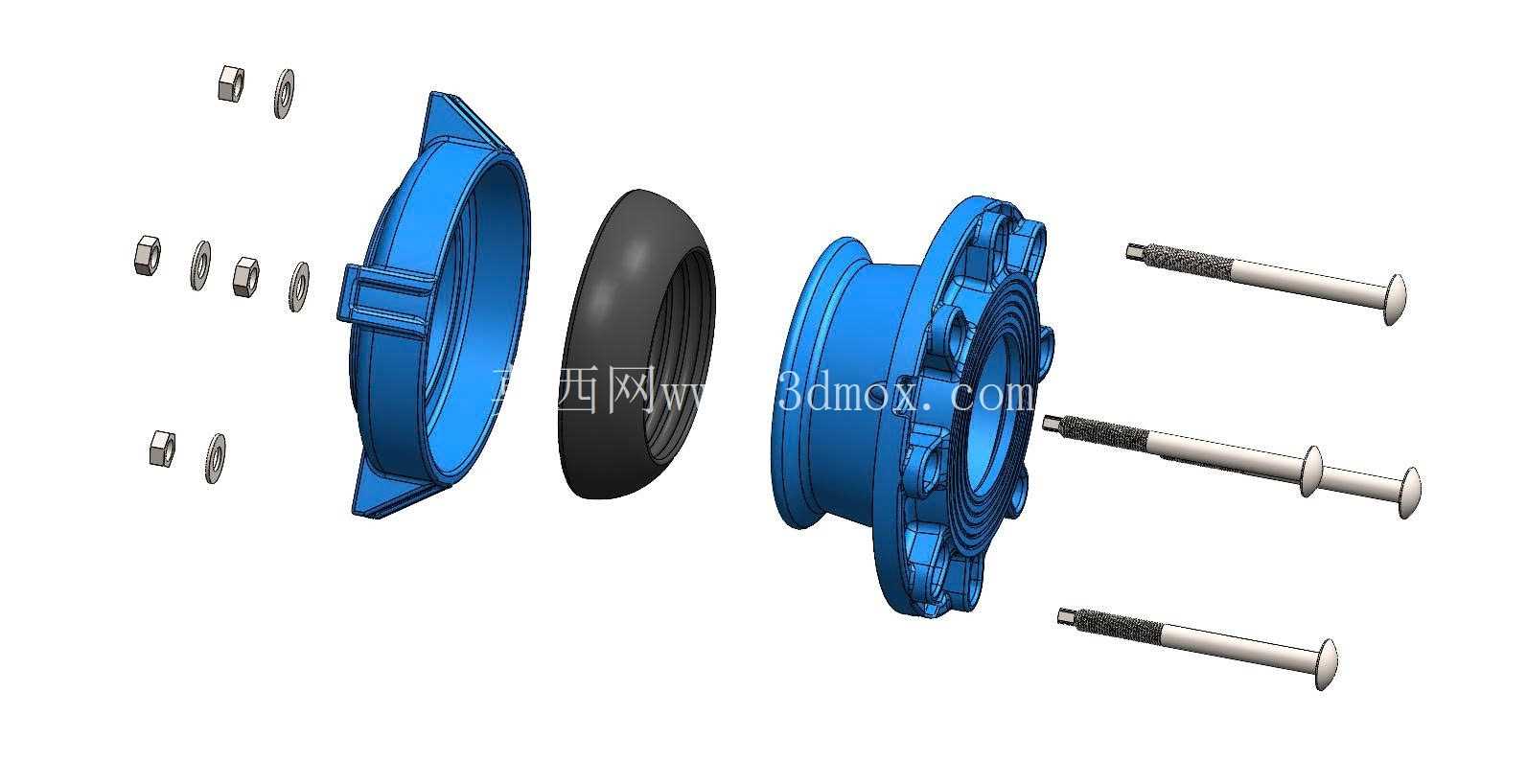

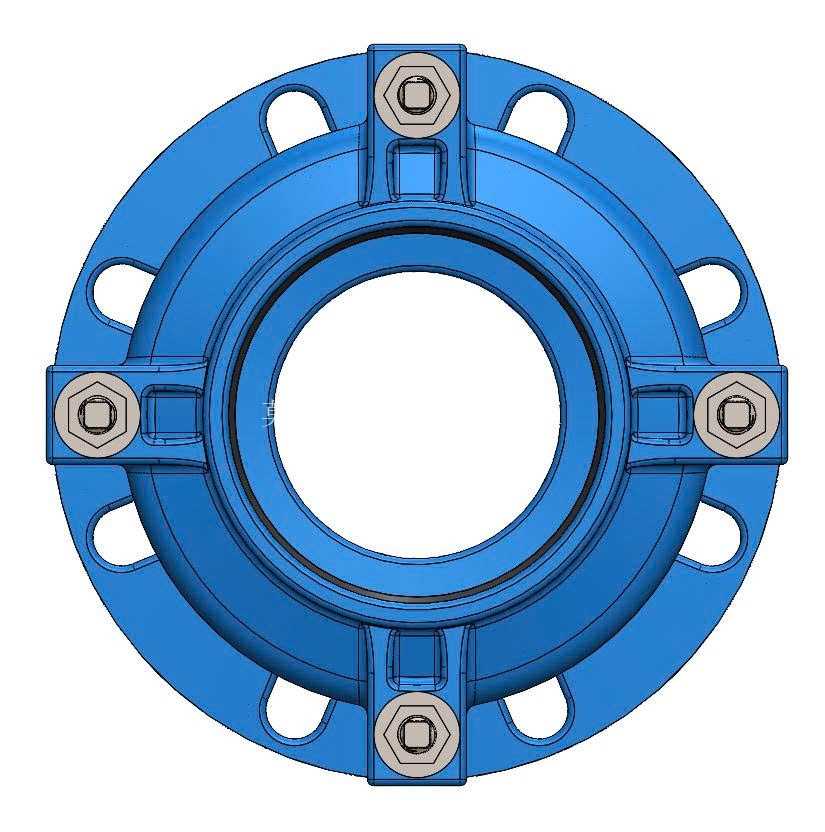

　　结构细节上，周向布置的螺栓采用标准外六角紧固件，适配常规工程安装工具，无需特殊工装即可完成拧紧作业，壳体的加强筋布局沿螺栓受力方向布置，可在螺栓压紧时避免壳体出现形变，保证各点位的压紧力均匀传递到密封胶圈上。法兰盘上的定位孔可在对接时快速穿入定位螺栓，调整两对接法兰的同轴度，降低安装时的对位难度。内置的密封胶圈采用阶梯式密封结构，与管道接触的密封面设置多道密封唇，在管道内流体压力作用下，密封唇会进一步贴紧管道外壁，实现压力自紧式密封，管线内压力越高，密封贴合效果越好，可满足常规市政供水、中水输送、低压工业流体输送的密封要求。对于结构设计从业者而言，该模型完整还原了各部件的装配关系，包括螺栓与壳体的配合间隙、压环与密封胶圈的接触位置、法兰盘的开孔尺寸与公差预留，可作为管道连接件设计的参考样本，也可用于管线排布设计时的装配干涉校验，在进行泵房管线设计、室外管网改造设计时，可直接调用该模型进行整体装配，验证安装空间是否满足操作要求，提前预判施工中可能出现的干涉问题。
