SolidWorks双吸蜗壳泵结构设计

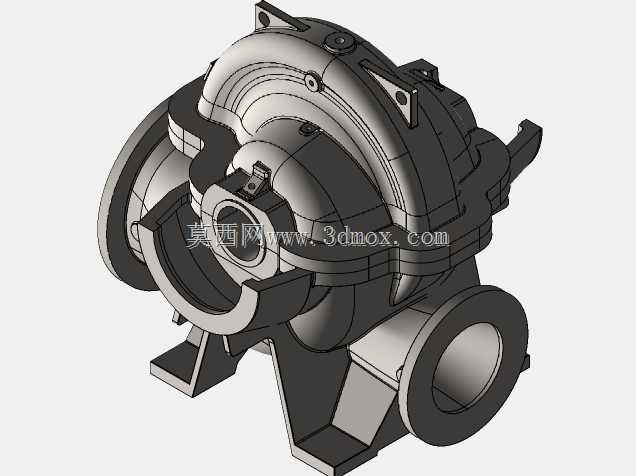

　　这款双吸蜗壳泵的三维结构，核心围绕大流量输水工况的实际需求搭建，在市政供水、农田灌区提水、工业循环水系统、电厂冷却循环等场景中，这类中开式双吸泵是核心输水动力设备，相比单吸离心泵，其双吸叶轮的结构可平衡轴向力，同时实现更大的过流能力，适配大流量、中等扬程的输水需求。从结构设计逻辑来看，蜗壳流道采用螺旋形渐扩截面，能够将叶轮甩出的高速水流的动能平稳转化为压力能，减少流道内的水力冲击与涡流损失，泵体采用水平中开式结构，上下泵体通过法兰螺栓紧固，检修时无需拆卸进出水管路与驱动电机，只需吊起上泵体即可完成叶轮、密封件、轴承部件的检修更换，大幅降低现场运维的工作量。进出水口均采用法兰连接结构，法兰端面的螺栓孔位、

　　密封面尺寸匹配对应压力等级的管路标准，安装时可直接与同口径输水管道对接，泵脚的支撑结构设置在泵体下半部分，安装基准面与泵轴中心的高度差经过严格校核，保证泵组安装时的轴系对中精度，避免运行过程中因同轴度偏差引发的振动、轴承过热问题。叶轮采用双吸式对称结构，两侧进水口的流道曲率均匀过渡，可降低进水侧的水力损失，同时对称布置的叶片结构可抵消大部分轴向推力，减少轴承部件的轴向载荷，延长轴承使用寿命。泵体两侧的轴承座集成在泵体结构上，分别承载径向载荷与残余轴向力，密封腔位置预留了机械密封或填料密封的安装空间，可根据输送介质的特性、现场运维条件选择适配的密封形式，输送常温清水时可采用填料密封控制成本，

　　输送有腐蚀性或温度较高的介质时可更换为机械密封降低泄漏量。从安装边界来看，泵体的整体安装尺寸、进出口法兰的中心高度、地脚螺栓的孔位间距均符合行业通用的双吸泵安装尺寸规范，可直接替换同参数等级的老旧泵组，无需对现场安装基础、管路布局进行大规模改造。蜗壳的流道型线经过平滑处理，所有过流面的过渡位置均做了圆角处理，避免局部应力集中，同时减少水流在流道内的阻力损失，提升泵组的运行效率。泵体顶部设置了排气螺塞位置，首次启动前可通过该位置排出泵腔内的空气，避免气缚现象影响泵的吸水性能，泵体底部设置了放水螺塞位置，冬季停机或长期停运时可排净泵腔内的存水，防止冻裂泵体。
