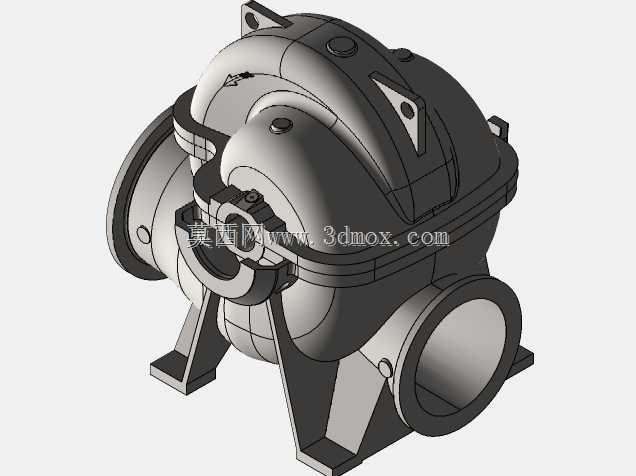

600x500HPE中开式蜗壳泵结构设计

　　这款中开式蜗壳泵的结构设计，首先要匹配大流量输水工况的核心需求，在市政供水、大型灌区提水、电厂循环水系统、工业冷却水循环这类需要连续大流量输送清水或物理化学性质近似水的介质场景中，这类中开结构的蜗壳泵是核心输水设备。从结构设计逻辑来看，采用中开式的壳体布局，核心是为了降低后期检修维护的工作量，检修时无需拆卸进出水管路和驱动电机，只需要拆开泵体上盖即可直接取出转子组件完成叶轮、密封件、轴承的更换与维护，这对于连续运行要求高的工业场景来说，能大幅缩短停机检修的时间，减少生产停滞带来的损失。双吸式的叶轮布局匹配蜗壳的流道设计，一方面可以平衡叶轮运行时产生的轴向力，降低轴承的轴向载荷，延长轴承的使用寿命，

　　另一方面双吸进水的结构可以降低泵的汽蚀余量，提升泵在大流量工况下的运行稳定性，减少汽蚀对叶轮和泵壳的冲蚀损伤。从外形与安装边界来看，该泵的进出口均采用水平方向布置，与管路对接时不需要额外做转向弯头，能减少管路的沿程阻力损失，泵脚的支撑结构采用宽间距的落地式支脚，安装时可以直接固定在混凝土基础上，支脚的加强筋结构经过受力校核，能够承受泵运行时产生的振动和管路传递的载荷，避免泵体运行时出现位移或共振。蜗壳的流道设计采用等流速变化的螺旋形截面，从隔舌位置开始流道截面沿着叶轮旋转方向逐步扩大，能够将叶轮甩出的高速液体的动能平稳转化为压力能，减少流道内的水力损失，提升泵的整体运行效率。泵壳的中分面采用精加工密封面，

　　装配时配合密封垫片可以保证高压工况下不会出现介质泄漏，泵壳上预留的吊装孔、观察孔、密封冲洗接口等附属结构，都按照实际运维的需求做了位置优化，既不影响整体结构强度，也能方便现场安装和日常运维操作。在结构细节上，泵壳的壁厚根据不同位置的承压需求做了差异化设计，高压区域的壁厚适当加厚，低压区域在保证强度的前提下做了轻量化处理，既满足承压安全要求，也能控制整体设备重量，降低运输和安装的难度。进出口法兰的尺寸匹配对应公称压力的管路标准，现场安装时可以直接和同规格的管路法兰对接，不需要额外做转接件。
