双吸泵叶轮蜗壳配套结构三维设计

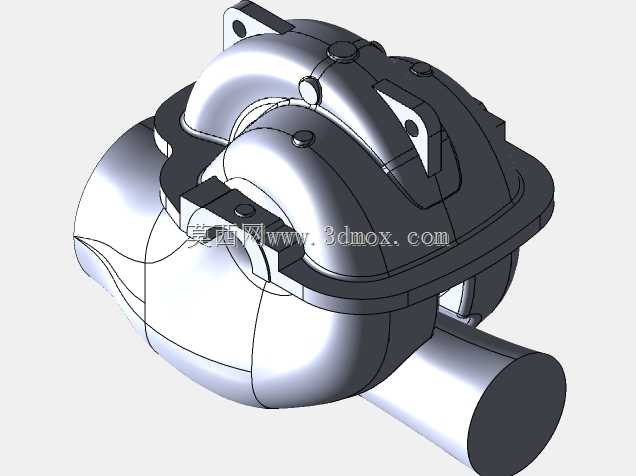

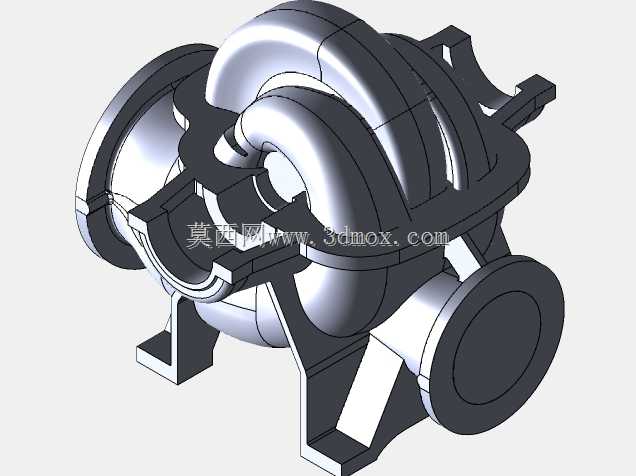

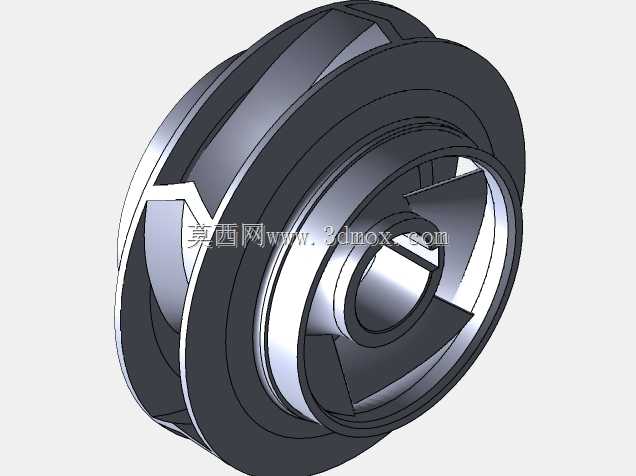

　　在市政供水、电厂循环水、大型灌区输水这类大流量输水工况里，双吸泵的运行稳定性直接决定整个管线的输送效率，而叶轮与蜗壳作为泵组最核心的过流部件，其结构匹配度、流道顺滑度是影响水力效率、抗气蚀性能的核心因素。这套结构设计围绕双吸泵双侧进水的特性展开，叶轮采用对称式流道布局，双侧进水的结构能自然平衡轴向力，相比单吸叶轮大幅降低运行时的轴向窜动载荷，减少轴承组的受力负担，延长易损件更换周期。叶轮的叶片型线按照流体在流道内的运动轨迹做顺滑过渡，没有突兀的折角，能减少流体在流道内的涡流损失，降低水力噪声，同时叶片进出口的安放角经过匹配调整，适配大流量工况下的入流角度，减少入流冲击带来的能量损耗。配套的蜗壳采用螺旋形压水室结构，

　　流道断面从隔舌位置开始沿着圆周方向均匀扩大，能顺畅收集叶轮甩出的高速流体，将流体的动能平稳转化为压力能，降低压水室内的水力脉动，减少泵组运行时的振动。设计过程中充分考虑了安装边界的匹配性，叶轮的轴孔尺寸、键槽位置按照常规双吸泵的轴系配合公差做了预留，和泵轴的配合选用过渡配合精度，既能保证传动时的扭矩传递可靠性，也方便后期检修时的拆装作业；蜗壳的安装止口尺寸和叶轮的外圈间隙控制在合理范围，既避免间隙过大导致的容积损失，也防止运行时叶轮和蜗壳发生摩擦碰磨。从实际应用场景来看，这类双吸泵的叶轮蜗壳组件，既可以用于全新泵组的结构设计参考，也能作为老旧泵组节能改造的测绘参照，在建模时还原了铸件的拔模斜度、壁厚均匀性要求，

　　所有过渡圆角都按照铸造工艺要求做了处理，避免出现壁厚突变导致的铸件缩孔、应力集中问题，能直接对接后续的工艺生产环节。在结构细节上，叶轮的前后盖板厚度做了等强度设计，在满足水压强度要求的前提下尽可能降低转动惯量，减少泵组启动时的电流冲击；蜗壳的隔舌位置做了圆角修型，能降低隔舌处的局部流速，缓解隔舌位置的气蚀磨损，延长部件的使用寿命。
