储液容器虹吸中断管路结构设计

这套结构针对敞口储液容器的虹吸排液工况设计，核心解决传统虹吸管路在液位下降到临界位置后无法自动断流、持续滴漏的工程问题，在小型化工储液槽、实验室废液收集装置、民用净水设备储水舱等场景中都有广泛的适配空间。日常生产中很多场景需要依靠虹吸效应实现无动力排液，不需要额外配置输送泵就能完成液体转移，但常规虹吸弯管一旦形成满管流，只要出口端低于容器内液面就会持续抽排，直到液位降到管路入口以下才会进气断流，很多工艺场景要求排液到指定液位就停止，避免容器内介质被完全排空引发后续工序异常，这套结构就是针对这类需求做的管路优化。

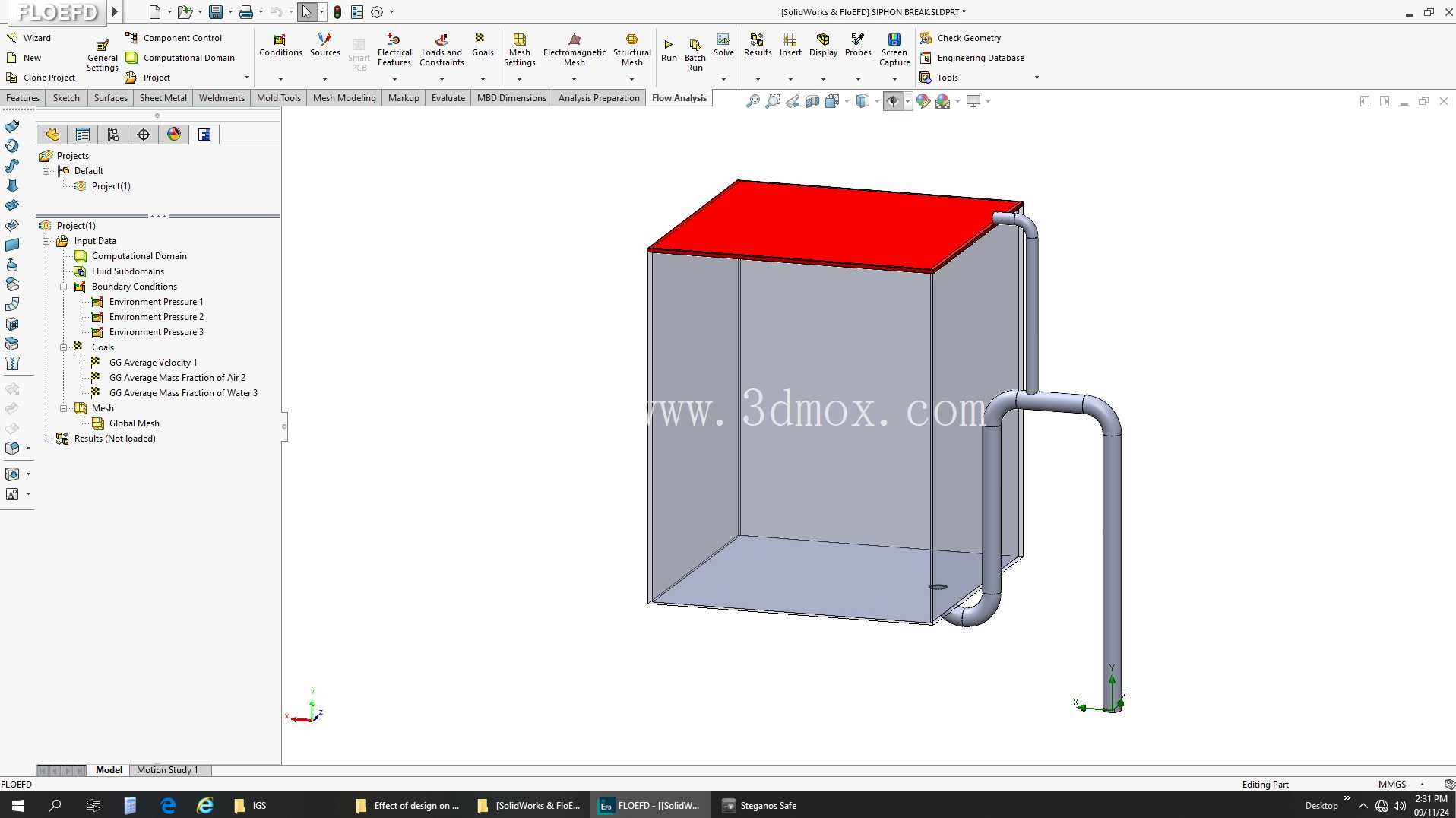

从结构布局来看，主体储液腔采用立式矩形腔体设计，顶部为封闭平盖，侧壁预留管路安装的开孔位，虹吸主管路从腔体侧壁上部引出，先垂直向上延伸至高于储液腔最高设计液位的位置，再做90度弯折形成水平段，之后再次垂直向下延伸至低于腔体最低排液液位的出口端，同时在主管路的弯折低位处设置了一个通径更小的进气支管，支管顶端与腔体顶部的气腔连通。这种布局的核心逻辑是利用气压平衡原理控制虹吸的中断节点：当腔体内液位高于进气支管的入口高度时，管路内会形成满管虹吸流，液体持续从出口端排出；当液位下降到进气支管入口以下时，外界空气会通过进气支管进入虹吸主管路的高位段，瞬间破坏管路内的真空负压状态，虹吸效应直接中断，排液动作自动停止，不需要额外加装阀门或者液位检测元件就能实现定液位停止排液的功能。

设计过程中需要重点控制几个尺寸边界：首先是虹吸管路最高点与储液腔最高液位的垂直高度差，这个差值必须小于当地大气压对应的液体柱高度，常温清水工况下这个差值要控制在9米以内，实际工程应用中一般留30%以上的余量，避免高海拔地区或者液体密度偏大时无法形成初始虹吸；其次是进气支管的通径选择，通径过小会导致进气速度太慢，无法快速破坏管内真空，会出现管路持续进气带液排液的问题，通径过大则会在正常虹吸阶段出现液体从进气支管反窜到腔体气腔的情况，一般进气支管通径取虹吸主管通径的1/8到1/5区间，根据输送液体的粘度做适配调整，粘度越大的介质需要的进气通径相应放大；还有出口端的位置设置，出口端的最低位置必须低于设计停止液位至少200毫米，保证初始虹吸阶段能顺利形成满管流，避免管路内一直存气无法启动排液。

安装层面，储液腔的侧壁开孔需要做密封处理，管路与腔体连接位置采用卡套或者焊接密封，避免正常排液阶段出现漏气导致虹吸提前中断；整个管路的弯折位置采用大圆弧过渡，避免直角弯折造成的流阻过大，影响排液流速；进气支管的入口要做45度斜切处理，避免液位下降过程中液膜覆盖入口导致进气延迟。和传统带电磁阀控制的排液结构相比，这套虹吸中断结构完全依靠纯机械结构实现功能，不需要供电也不需要控制信号，故障率极低，在防爆区域、无供电的野外工况、低成本民用设备上适配性极强，不需要后期维护更换电气元件，长期运行稳定性远高于电控方案。实际流体模拟验证中，这套结构在清水介质工况下的断流液位误差可以控制在5毫米以内，完全能满足常规工艺的定液位排液需求，针对有结晶或者杂质的介质，还可以在腔体内部的管路入口处加装滤网，避免杂质进入管路造成堵塞，影响虹吸形成与断流动作的准确性。
