手动管材弯曲成型工装结构设计

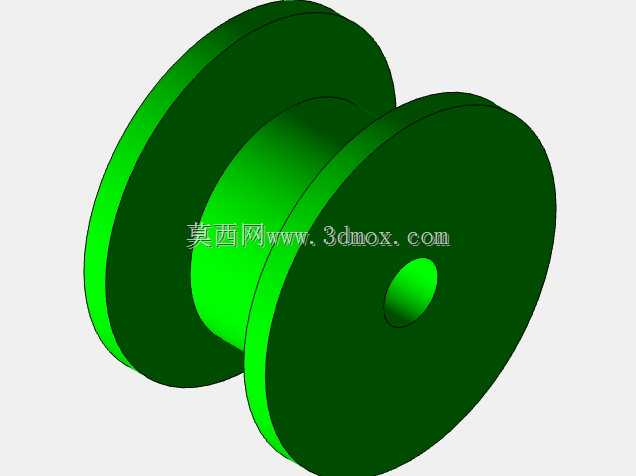

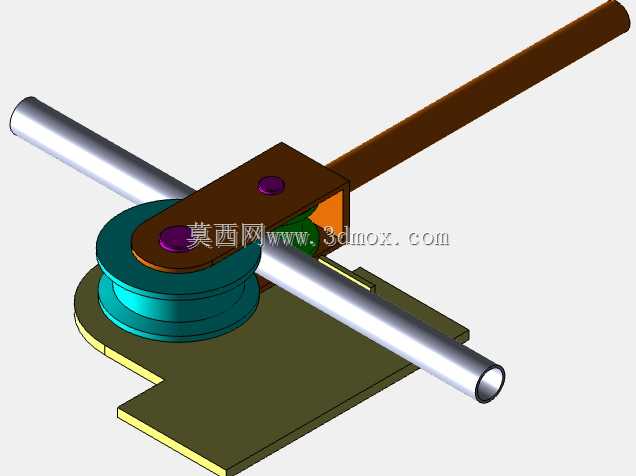

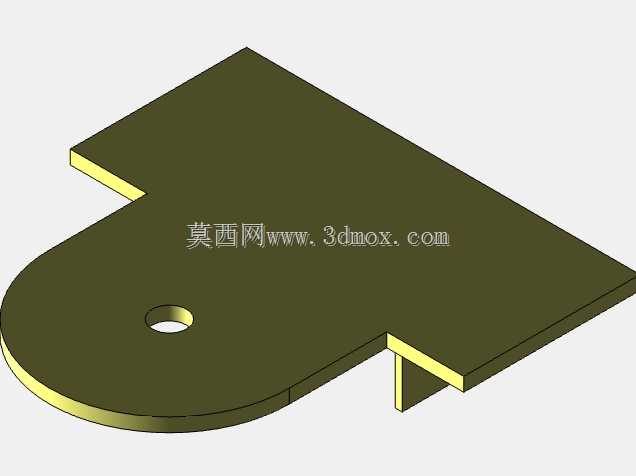

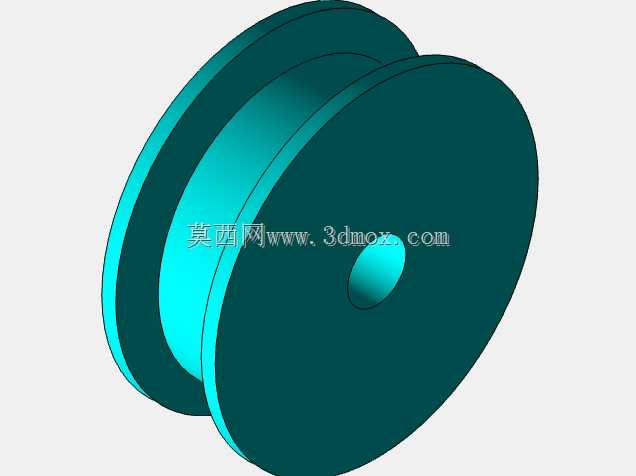

　　这套弯曲机构主要面向小批量管件加工场景设计，常见于五金维修、小型金属制品加工、现场管线布设作业中，针对直径不大的金属圆管完成定半径弯曲作业，避免传统手工弯管出现的管壁瘪陷、弯折角度不均、弯曲半径偏移等常见问题。从结构布局来看，整套机构以底部平板作为安装基准，平板预留安装孔位，可直接通过螺栓固定在工作台面或者型钢支架上，不需要额外做复杂的基础找平，适配现场临时加工作业的快速部署需求。核心成型部件为带圆弧槽的定滚轮，滚轮的圆弧槽半径与待加工管材外径完全匹配，作业时管材嵌入槽内，槽壁能够对管材周向形成均匀支撑，有效抑制弯曲过程中管材受挤压出现的截面变形，减少管壁褶皱、凹坑的出现概率。

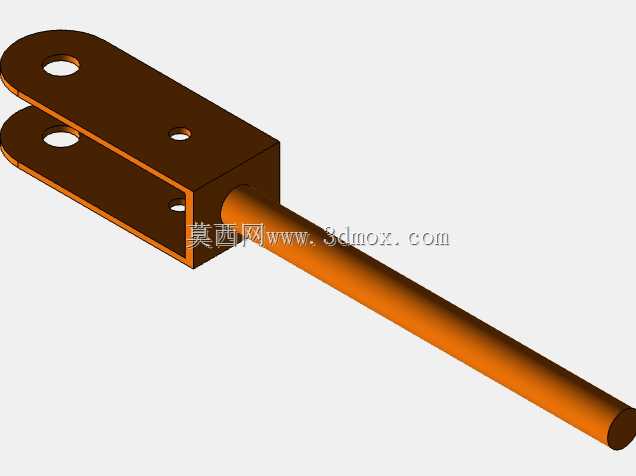

　　压块部分与定滚轮配合，压块同样开有对应半径的圆弧槽，与滚轮槽共同包裹管材外壁，操作时通过长力臂手柄带动压块绕滚轮中心转动，逐步将管材沿滚轮圆弧压弯成型，力臂长度经过力矩匹配，普通操作人员无需额外助力装置即可完成常规壁厚金属管的弯曲作业，不需要外接气源、电源，完全适配无动力供应的野外作业、临时维修场景。设计过程中重点考虑了不同弯曲半径的适配性，定滚轮与中心转轴采用可拆卸配合结构，更换不同槽径、不同外径的滚轮即可适配不同管径、不同弯曲半径的加工需求，压块也可对应更换，整套工装的换型时间控制在十分钟以内，不需要复杂的调试，对操作人员的技能要求较低。

　　安装边界方面，整套机构的底座平板尺寸控制在小范围工作台可容纳的区间，突出的手柄在非作业状态可调整角度避免占用过多操作空间，作业时手柄的转动半径预留足够操作空间，不会与工作台周边的工具、夹具产生干涉。从功能特性来看，这套机构没有复杂的传动部件，所有配合面均做了耐磨处理，滚轮与转轴之间加装润滑衬套，长期使用也不会出现卡滞、晃动的问题，弯曲角度可通过在底座上加装角度挡块实现精准控制，重复弯曲相同角度的管件时一致性表现优异，相比纯手工弯管的方式，成品合格率能够提升至九成以上，同时大幅降低操作人员的劳动强度。

　　在实际管线布设作业中，经常会遇到现场需要弯折不同角度管材的情况，预制的标准角度弯头往往无法适配现场复杂的走位需求，这套小型弯曲机构可直接放置在作业现场，根据实际测量的角度即时完成管材弯曲，不需要提前批量预制，也减少了不同角度弯头的配件储备量，降低现场施工的物料成本。针对薄壁管材的加工场景，滚轮槽的深度做了针对性优化，槽深大于管材半径，确保管材在弯曲过程中始终被槽壁包裹支撑，避免薄壁管受挤压出现的失稳变形，压块的施压面做了圆角过渡，不会在管材表面留下压痕，保证加工后管件的外观质量。整套机构的运动部件没有外露的尖锐边角，操作过程中的安全冗余足够，操作人员握持手柄施力时不会出现夹手、磕碰的风险，适合非专业机加工人员操作使用。
