层叠式互锁啮合压合结构组件设计

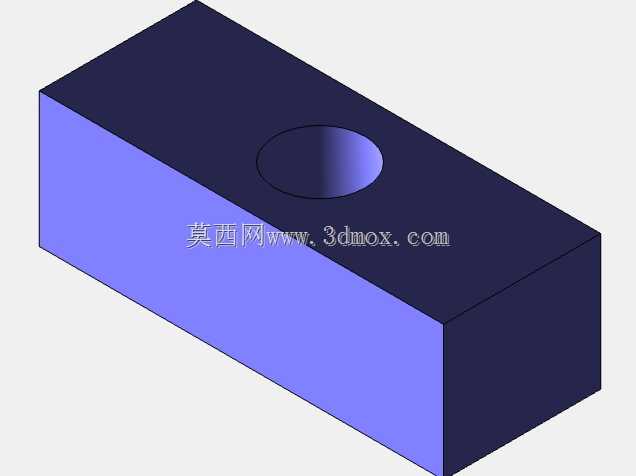

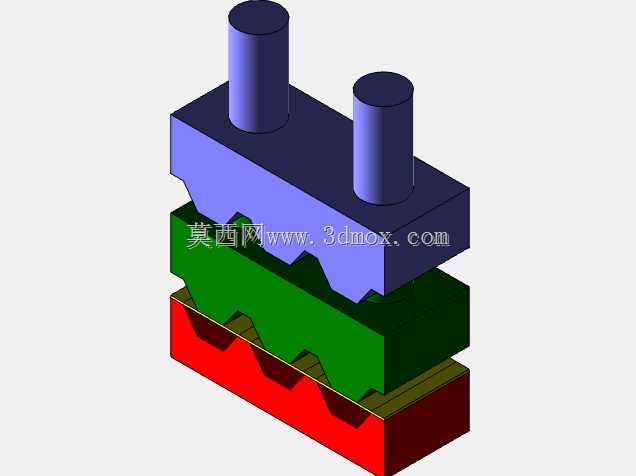

　　该层叠式互锁啮合结构组件，最初的设计出发点是解决电源变压器铁芯叠装工序中，硅钢片对位偏移、叠装后整体结构松散的问题，在小型工频电源变压器、低压控制变压器的铁芯叠装、绝缘层压合工位有明确的应用场景。从结构形态来看，整套组件分为三层独立的压合基体，上层为带双圆柱导向柱的紫色压头模块，中层为绿色过渡啮合块，下层为红色承载基座，各层相邻接触面采用连续的波浪形互锁齿形结构，齿形的啮合角度经过反复校核，既保证压合过程中各层不会出现横向滑移，又能在压合到位后形成均匀的面接触压力，避免局部应力集中导致的硅钢片绝缘层破损。

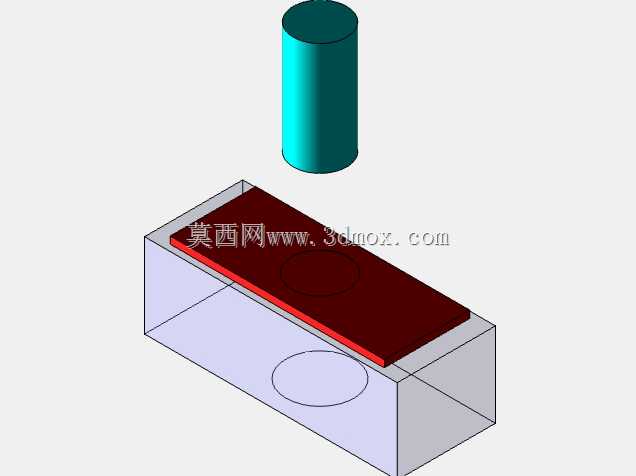

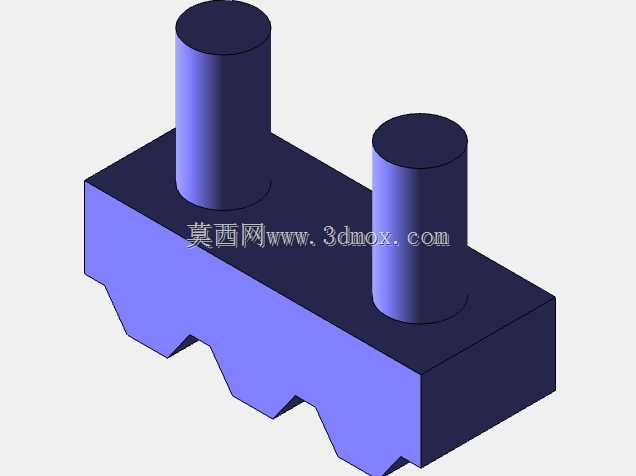

　　在实际产线应用中，这类结构不需要额外的定位销辅助，上层压头的双圆柱导向柱会先与压装设备的驱动端连接固定，导向柱的直径与设备安装孔采用H7/h6的间隙配合，安装时无需额外调整同轴度，导向柱伸出压头基体的长度为压合行程的1.2倍，保证压合动作启动前，导向柱已经完成与中层、下层对应导向孔的预对位，从根源上避免压合过程中出现啃齿、错位的问题。中层过渡块的齿形上下表面为镜像对称设计，既可以承接上层压头的下压力，又能将压力均匀传导至下层承载的工件表面，齿形的波峰波谷高度差设置为3mm，这个尺寸是结合0.35mm、0.5mm两种常用厚度硅钢片的叠装公差确定的，既不会因为齿高过大导致压合行程过长影响生产节拍，也不会因为齿高过小失去啮合定位的作用。

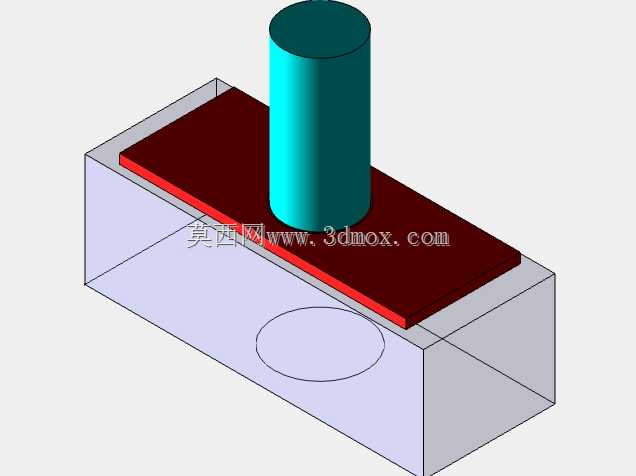

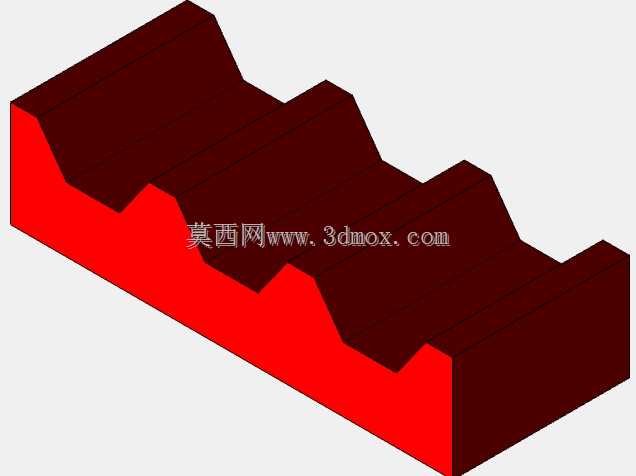

　　下层承载基座的底部设置有嵌入式的定位槽，槽宽与变压器铁芯的叠装宽度匹配，安装时直接将基座固定在压装设备的工作平台上，基座的安装边界尺寸控制在120mm×80mm范围内，适配多数小型手动压台、气动压装机的工作台安装孔位，不需要对现有设备做额外改造即可直接投入使用。齿形啮合面的表面粗糙度设置为Ra1.6，既保证压合过程中各层可以顺畅滑动到位，又不会因为表面过于光滑导致压合后出现回弹错位。在设计过程中，特意将各层的边角做了R2的圆角处理，避免操作人员上下料时被锐边划伤，同时也减少了应力集中导致的模块开裂风险，延长工装的使用寿命。

　　从功能特性来看，这套结构除了用于变压器铁芯叠装压合，也可以适配小型绝缘件、薄金属叠片的压合定位工序，压合过程中，互锁齿形会自动校正叠片的位置偏差，当叠片存在≤0.5mm的横向偏移时，齿形的斜面会在压合力的作用下将叠片推到正确位置，不需要操作人员反复调整对位，能有效提升叠装工序的作业效率。各层模块采用不同的颜色区分，现场操作人员可以快速识别各模块的安装顺序，避免装反导致的压合失效，上层压头采用硬度更高的材质制作，承受设备的直接冲击力，中层过渡块采用耐磨材质，长期使用后仅需更换中层块即可，降低工装的维护成本。

　　在安装边界的考量上，整套组件压合到位后的总高度为75mm，预留了10mm的安全行程空间，避免压合过位导致工件被压坏，双导向柱的中心距设置为60mm，与行业内通用小型压装机的驱动轴安装尺寸兼容，不需要定制连接法兰即可完成装配。齿形的啮合间隙控制在0.1mm以内，既保证各层可以灵活拆分，又不会因为间隙过大导致定位精度不足，实际测试中，这套结构的重复定位精度可以控制在0.05mm以内，完全满足小型电源变压器铁芯叠装的精度要求，不会出现铁芯叠片错位导致的空载电流增大、噪音超标的问题。
