管桁架结构焊接应力变形仿真分析模型

　　在大跨度场馆、异形景观构筑物、工业管廊支架的设计落地环节，焊接节点的应力集中与焊后变形控制，一直是结构工程师绕不开的核心问题。很多现场施工出现的杆件错位、节点开裂、安装精度超差问题，追根溯源都是前期没有对焊接过程的力学变化做量化预判，仅凭经验预留焊接收缩余量，遇到异形空间管桁架构件时，传统经验公式的误差往往会超出安装允许公差范围。这个针对空间管桁架节点的焊接仿真模型，就是为解决这类工程痛点搭建的，可直接对接结构设计阶段的力学验算环节，帮设计人员提前锁定焊接风险点。从模型的结构逻辑来看，它还原了空间交汇管节点的真实焊接工况，把每根杆件的壁厚、拼接角度、焊缝排布位置都做了1:1的参数化还原，没有做过度的几何简化——很多新手做焊接仿真时习惯把焊缝简化成直角连接，忽略焊脚尺寸、焊缝余高对局部应力分布的影响，算出来的应力集中系数往往比实际值低30%以上，根本没法指导现场施工。这个模型里所有焊缝的几何参数都按照现场常用的焊接工艺做了还原，包括不同壁厚杆件对接时的坡口角度、焊层排布的对应位置，能更真实地反映焊接热输入带来的应力变化。

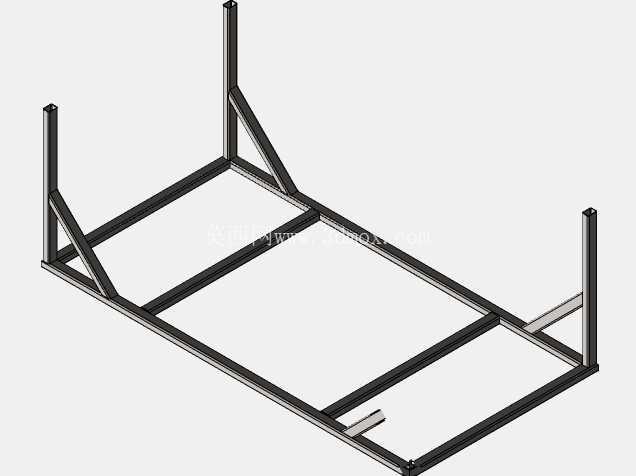

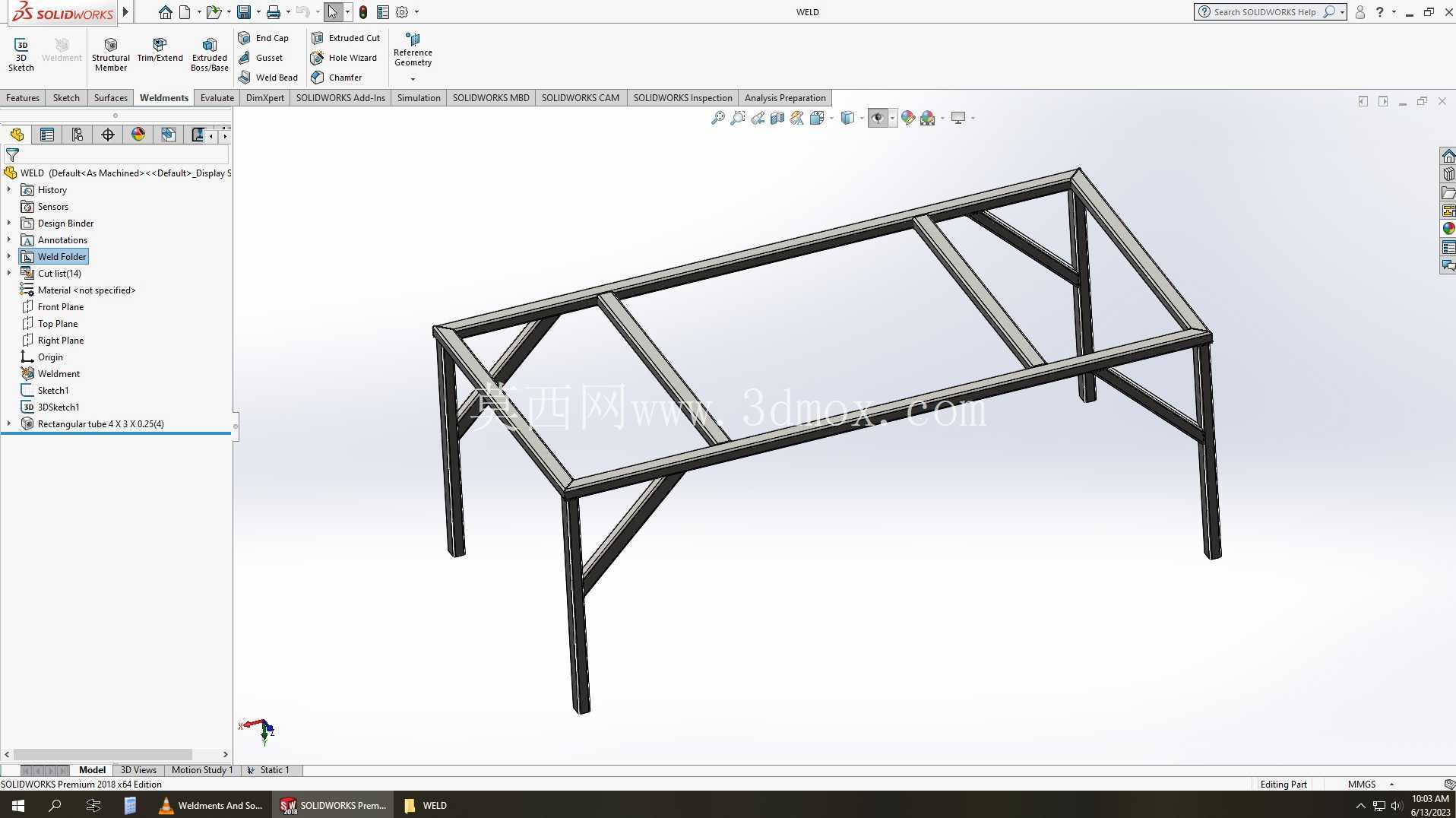

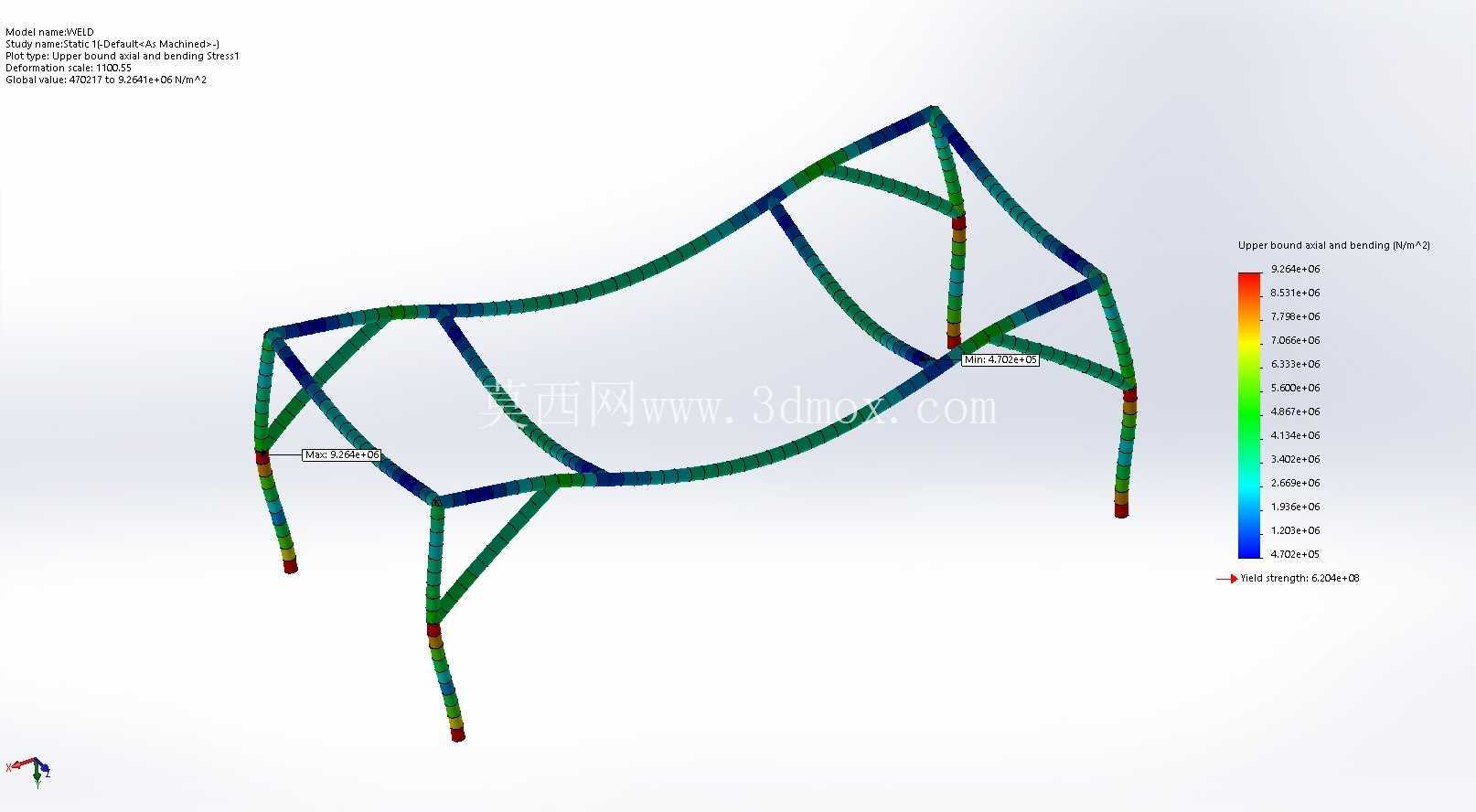

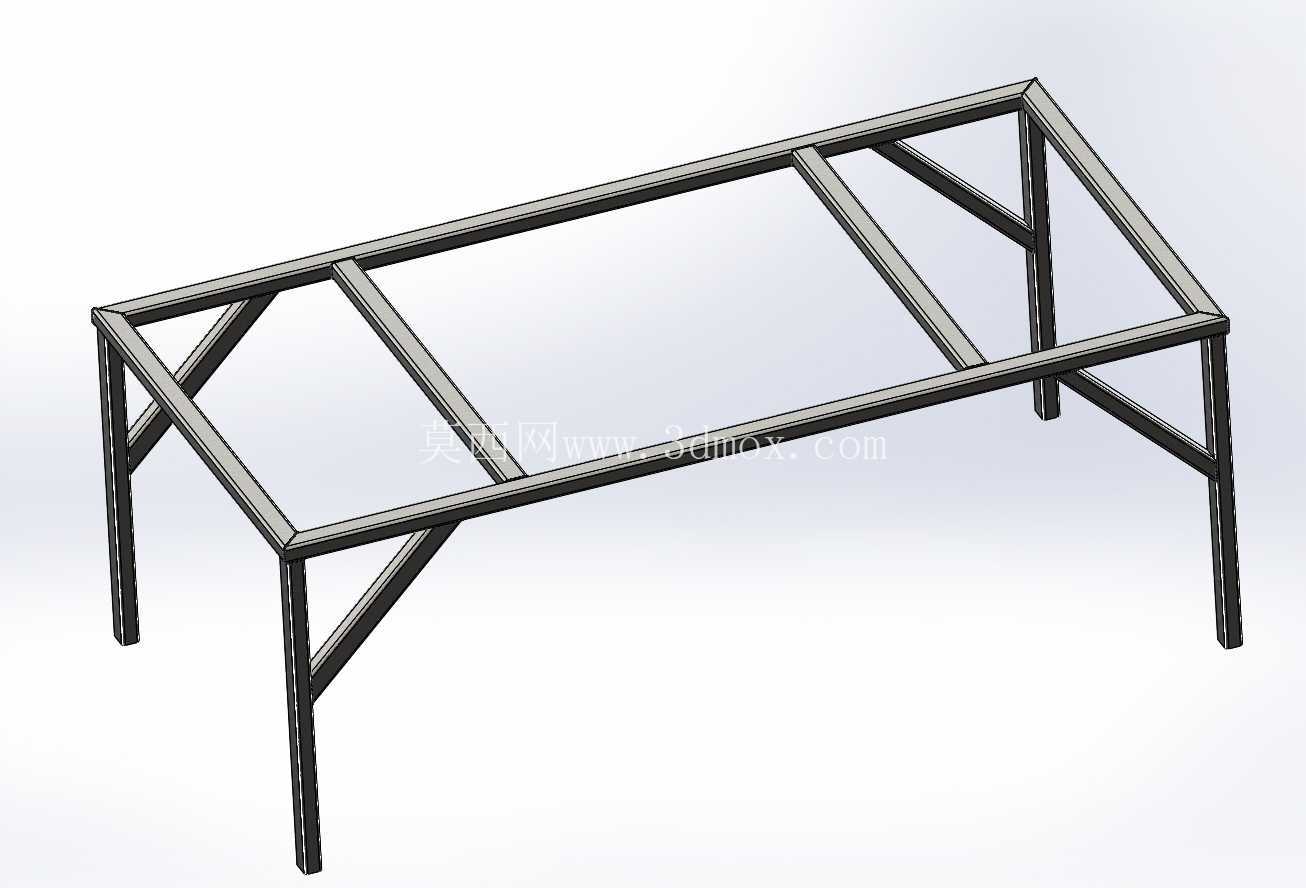

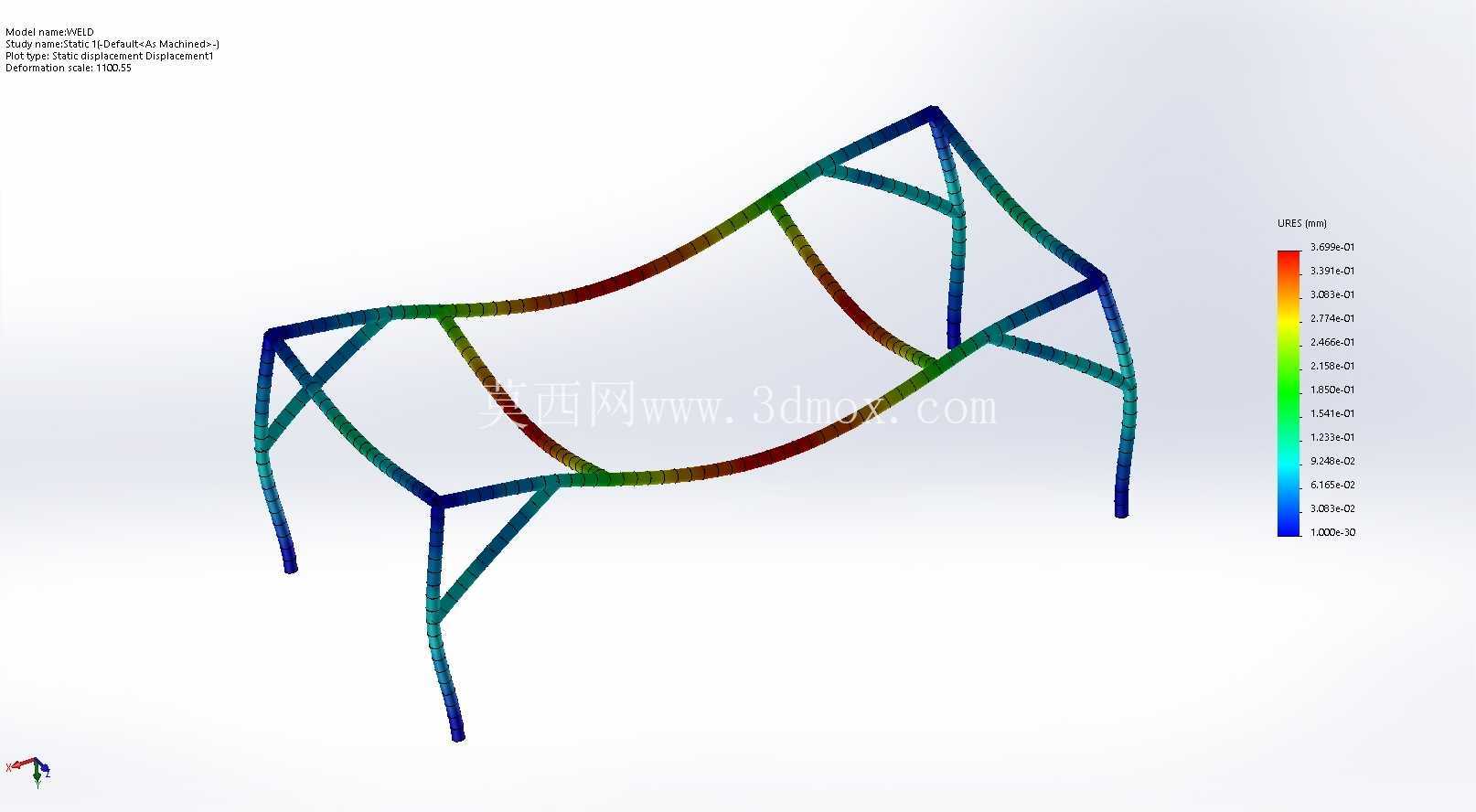

　　从功能特性来说，模型可输出焊接全过程的温度场分布、残余应力分布、焊后整体变形量三类核心数据，对应工程里三个关键验算环节：温度场数据可用来判断焊接热影响区范围，避免相邻杆件的材料性能因为热输入出现劣化，尤其是采用低合金高强度钢管材的项目，热影响区的脆化是节点失效的高发诱因；残余应力数据可定位应力集中的具体位置，对应调整焊接顺序，比如把对称位置的焊缝调整为同步焊接，能把局部峰值应力降低20%-40%，减少后期使用过程中应力释放带来的结构变形；变形量数据可直接给加工环节提供收缩余量参考，不用再靠经验拍脑袋预留余量，尤其是这种异形空间结构，每个节点的变形方向和变形量都不一致，统一留余量的做法很容易出现整体拼装错位。

　　从安装边界的适配性来看，模型的参数设置覆盖了施工现场常用的管径范围，从直径50mm的景观小品用薄壁管，到直径300mm的工业管廊用厚壁管，都可以通过调整参数快速适配对应工况，不用重新搭建基础模型。模型里的边界约束条件也按照实际加工场景做了区分：车间预制焊接时的工装夹具约束位置、现场拼装时的临时支撑约束点，都可以根据项目实际情况快速调整，避免因为约束条件和实际工况不符导致仿真结果失真。很多工程人员做焊接仿真时容易忽略约束的影响，把构件设置成完全固定状态，算出来的变形量比实际小很多，到现场拼装时才发现偏差过大，这个模型在初始设置里就把不同施工阶段的约束状态做了预设，能减少新手的参数设置错误。

　　在实际项目应用中，这类仿真模型的价值不止于提前预判变形，比如在做异形景观构筑物的管桁架设计时，建筑师往往对最终的外形精度有很高要求，焊后变形如果超过10mm就会影响整体的流线造型，通过仿真提前调整焊接顺序、给每个杆件预设反变形量，能把最终的外形误差控制在3mm以内，不用后期花大量时间做火焰校正，既节省加工成本，也避免火焰校正带来的材料性能下降。另外在工业管廊的支架节点设计中，焊接残余应力如果和工作荷载下的应力叠加，很容易超过管材的屈服强度，导致节点出现延迟裂纹，通过仿真找到应力集中点后，可针对性地在对应位置增加贴板补强，或者调整焊缝的排布形式，把峰值应力控制在材料允许范围内，提升结构的长期使用可靠性。从建模思路来说，这个模型没有追求过度复杂的网格划分，而是在焊缝位置做了网格加密，远离焊缝的位置用较粗的网格，既保证了关键位置的计算精度，也把整体计算时长控制在工程人员可接受的范围内——很多人做有限元分析习惯把整个模型都划成极细的网格，算一个节点要花十几个小时，完全没法满足项目的进度要求，这种分区域网格划分的思路，更贴合工程实际的使用需求，毕竟设计阶段往往需要反复调整参数做验算，过长的计算周期会让仿真分析失去实际指导意义。
