三杯式户外环境监测风速传感装置

　　在户外气象观测站、厂区环境扬尘监测点、光伏电站运维监测系统、小型风力发电场前端感知层里，这类风杯式风速采集装置是最基础的前端感知部件，核心作用是把实时流动的空气流速转化为可被采集模块识别的转动信号，给后端的环境参数统计、设备运行保护提供基础风速数据支撑。和超声式风速检测部件相比，这种机械风杯结构的环境耐受度更强，在多尘、高湿、存在轻度盐雾的户外场景下长期运行的稳定性更优，不需要频繁做光学或声学探头的清洁维护，适配大部分不需要超高精度风速采集的民用、工业级户外监测场景。

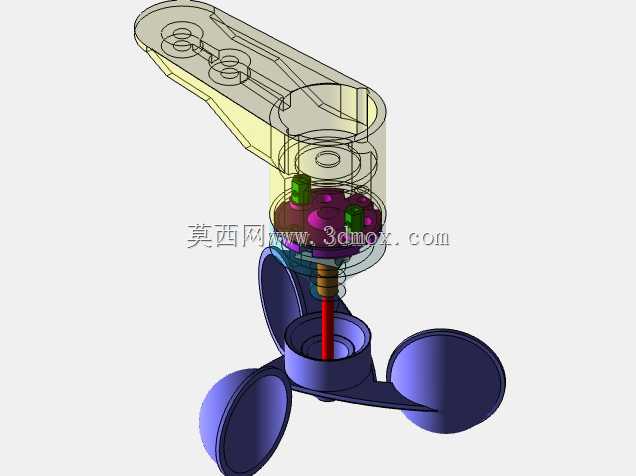

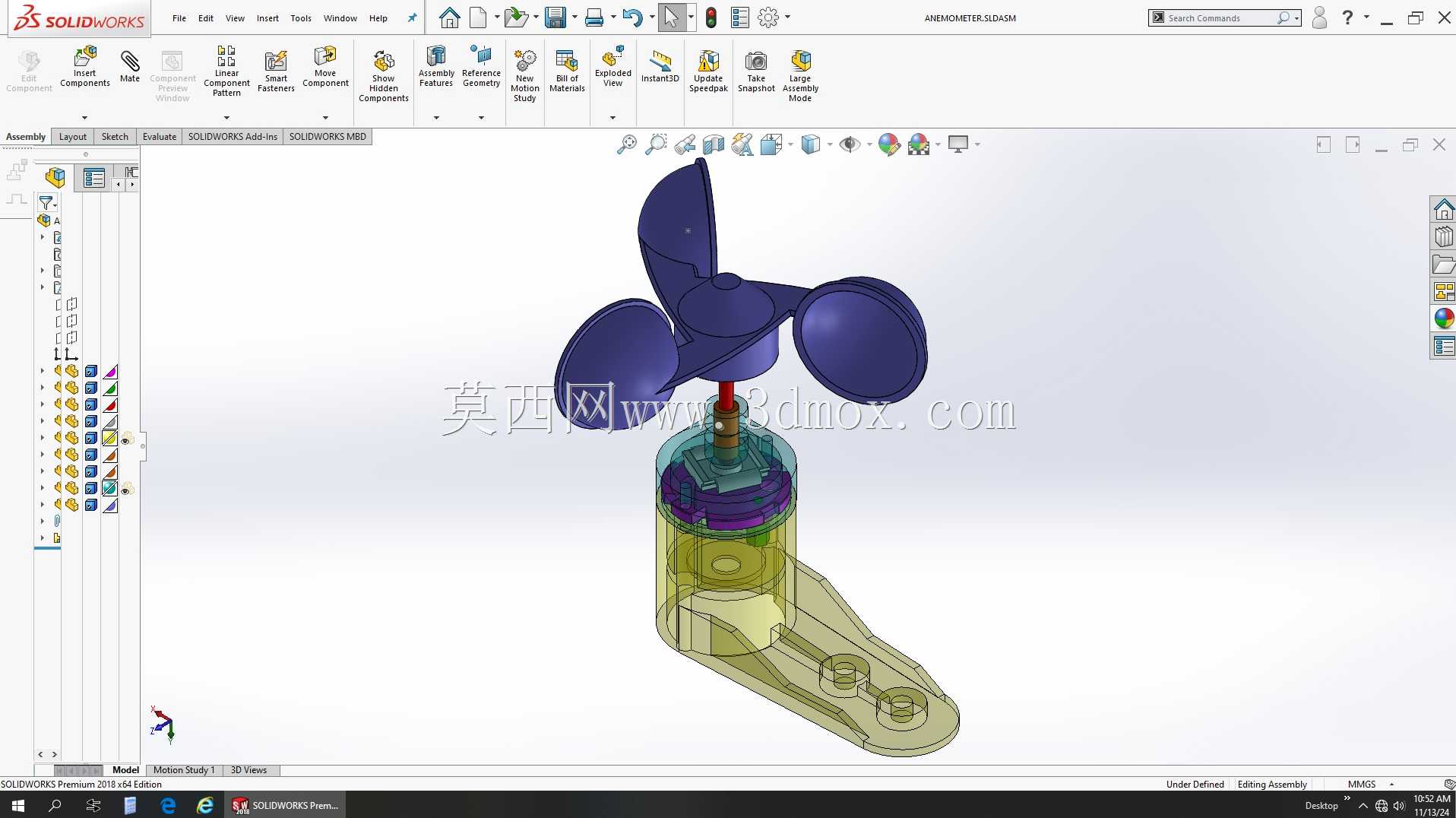

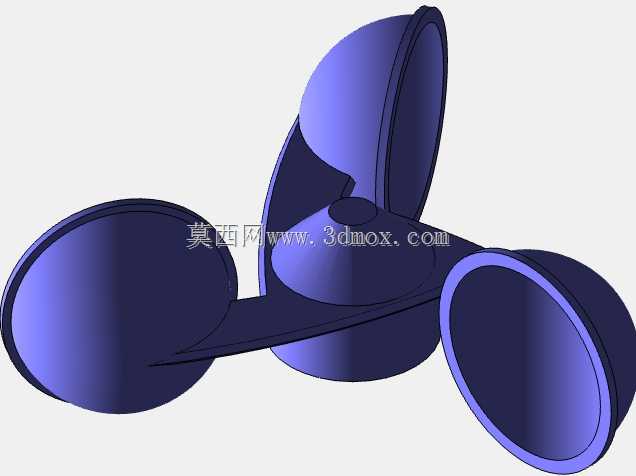

　　从结构设计逻辑来看，整个装置分为风杯转动组件、传动连接段、底座安装腔体三个核心部分。上部的三个半球形风杯互成120度夹角固定在旋转支架上，这种对称布局可以抵消不同风向带来的侧向偏载，不管水平方向的风从哪个角度吹来，都能在凹面风杯上形成足够的推动转矩，带动支架绕中心轴稳定转动，不会出现风向死角导致的启动风速过高问题。风杯的曲面弧度经过反复校核，在0-30m/s的常规户外风速区间内，转动转速和实际风速能保持稳定的线性对应关系，避免低风速下转矩不足无法启动、高风速下转动阻力陡增导致数据失真的问题。

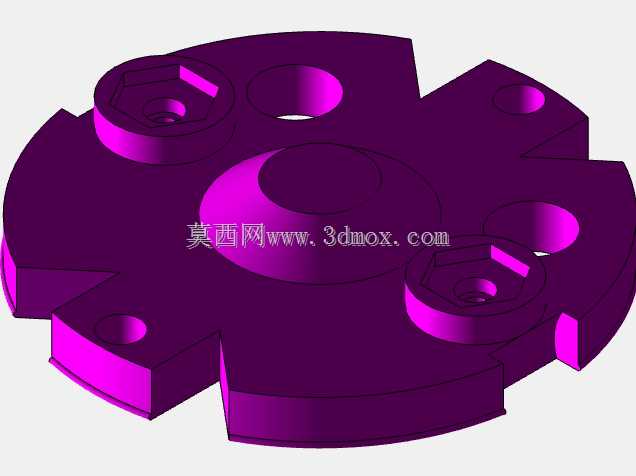

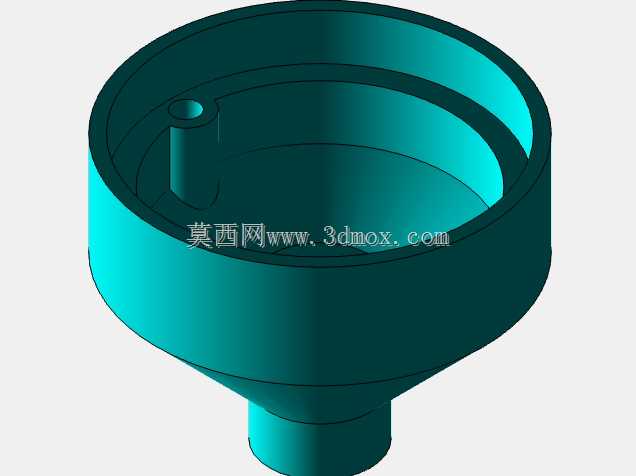

　　中间的传动连接段做了阶梯式轴系设计，旋转轴和下部腔体内部的传感模块通过非接触式磁耦合结构传递转动信号，不需要在腔体外壳上开设贯穿的轴孔，从结构根源上避免了雨水、沙尘顺着轴缝隙进入内部电路腔体的风险。连接段的外壁做了环形凸台结构，可以搭配防水胶圈实现上下结构的密封压合，满足户外长期使用的IP65级防护要求，即使遇到短时强降雨也不会出现内部进水短路的问题。

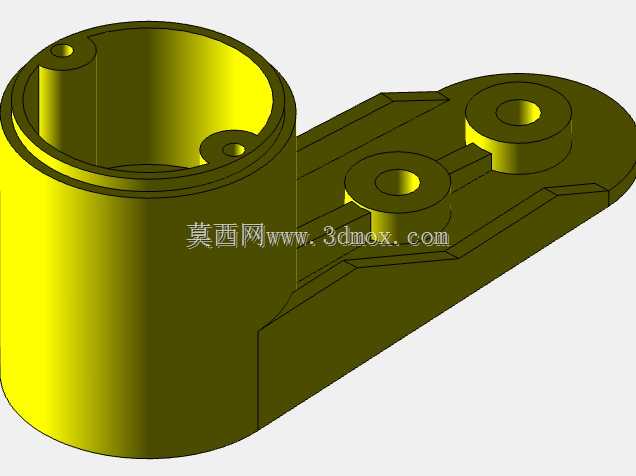

　　下部的安装底座采用了带两个固定安装孔的延伸耳式设计，安装孔的中心距按照通用气象监测支架的标准尺寸预留，既可以通过U型螺栓固定在直径40-60mm的圆形金属立杆上，也可以通过膨胀螺丝直接固定在水泥观测平台的平面上，安装适配性较强。底座腔体内部预留了足够的空间，可以容纳霍尔传感模块、信号调理电路板以及接线端子，腔体侧壁预留了防水线缆接头的安装位，现场布线时可以直接将信号线缆从接头穿入腔体完成接线，不需要额外做线缆的防水处理。

　　设计过程中重点校核了转动部分的动平衡性能，三个风杯的重量差控制在0.5g以内，旋转支架的同轴度公差控制在0.02mm范围内，避免高速转动时出现偏心振动，长期运行下不会加剧轴系的磨损，有效延长设备的免维护周期。风杯和旋转支架的材质选用耐候性工程塑料，抗紫外线老化性能较强，在户外长期日晒环境下不会出现材质变脆、褪色变形的问题；底座部分采用玻纤增强材质，结构强度足够支撑上部转动组件，同时自身重量较轻，不会给安装支架带来过大的负载压力。

　　在实际选型应用中，这类结构的风速装置可以直接对接常规的环境监测数据采集仪，输出的脉冲信号和风速值的换算系数统一，不需要额外做复杂的参数校准，现场安装完成后只需要确认转动灵活无卡滞即可投入使用。和同类型的其他风速采集结构相比，这种三杯式结构的启动风速可以低至0.8m/s，能够捕捉到微风状态下的风速变化，完全满足常规环境监测、设备安全预警的参数采集需求，在农业小气候观测、建筑工地扬尘监测、输电线路微气象监测等场景中都有广泛的适配空间。
