家用壁挂式10英寸净水过滤装置结构设计

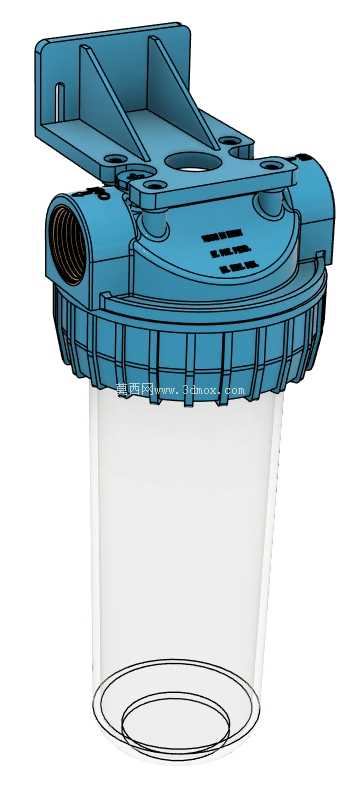

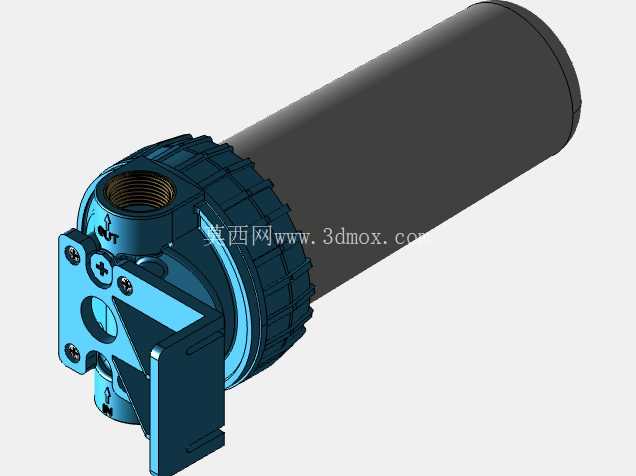

　　在民用饮用水处理、小型商用供水预处理场景中，壁挂式净水滤瓶是末端水质净化的核心承载部件，这款10英寸规格的滤瓶结构，适配市面绝大多数标准10英寸PP棉、活性炭、超滤膜等通用滤芯，是家用入户净水、厨房直饮前置过滤、小型饮品店制水设备、实验室供水预处理等场景的常用配套部件。从结构设计逻辑来看，这款滤瓶采用上盖下筒的分体式旋接结构，上盖部分集成了壁挂安装支架、进出水接口、滤芯定位卡位三个核心功能区，安装支架采用带加强筋的壁挂式平板结构，两个安装孔位的间距经过适配常规墙面膨胀螺丝安装尺寸设计，支架与上盖主体之间设置了多道三角加强筋，能够在满水负载状态下避免支架变形断裂，保障长期壁挂使用的结构可靠性。

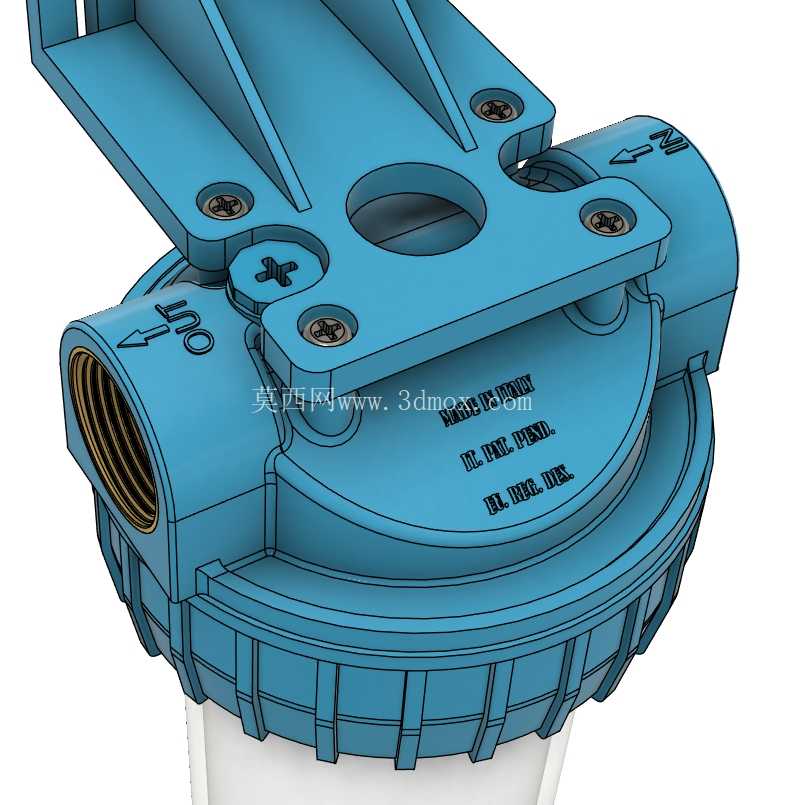

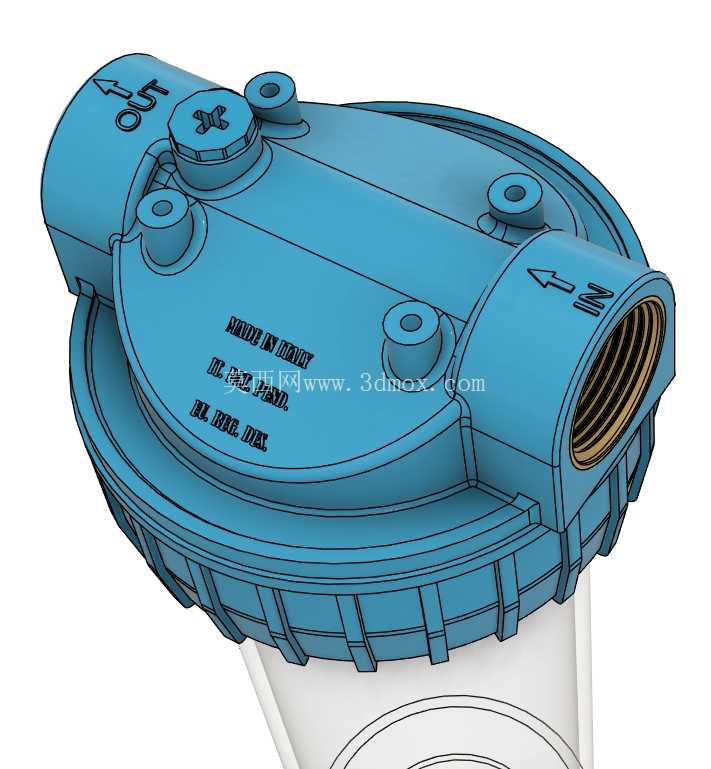

　　进出水接口采用标准内螺纹设计，适配常规4分家用供水管道，接口内部设置了水流导向结构，能够让进水沿滤瓶内壁切线方向流入，避免水流直接冲击滤芯造成滤芯偏流，提升滤芯的有效过滤面积利用率。上盖与透明滤筒的连接采用旋扣式密封结构，配合环形橡胶密封圈，在额定工作压力下不会出现渗漏问题，旋扣的齿形角度经过反复校核，既能够保证用户徒手即可完成滤筒拆装更换滤芯，又能在带压状态下不会因水压冲击出现松脱。滤筒部分采用透明食品级材质设计，能够直观观察内部滤芯的污染程度，方便用户判断滤芯更换周期，滤筒的壁厚经过承压校核，在11巴的最大工作压力下不会出现鼓胀、开裂问题，适配最高45摄氏度的进水温度，覆盖民用冷热水供水的常规温度范围。

　　从安装边界尺寸来看，这款滤瓶的壁挂支架突出墙面的距离经过优化，不会过多占用橱柜内部或墙面的安装空间，进出水接口的同轴度公差控制在合理范围内，现场安装时无需额外调整管道角度即可完成对接，上盖顶部的排气结构能够在初次通水时快速排出滤瓶内部空气，避免通水后出现水锤、异响问题。在建模过程中，结构工程师重点校核了几个关键配合尺寸：一是上盖与滤筒的旋合行程，保证密封圈压缩量处于合理区间，既不会因压缩量过大造成旋合困难、密封圈过早老化，也不会因压缩量不足出现渗漏；二是滤芯定位槽的尺寸公差，保证不同厂商生产的标准10英寸滤芯都能顺利装入，不会出现滤芯卡位松动、密封失效导致的过滤短路问题；三是壁挂安装孔的位置度，保证安装时孔位与墙面膨胀螺丝精准对齐，避免强行安装造成的上盖应力开裂。

　　从实际使用场景的适配性来看，这款滤瓶既可以单级使用作为入户前置粗过滤，也可以多级串联组成多级净水系统，适配不同的水质处理需求，上盖的加强筋布局不仅考虑了结构强度，也兼顾了注塑生产时的材料流动均匀性，避免生产过程中出现缩痕、翘曲等成型缺陷，滤筒底部的圆弧过渡设计能够避免内部积水残留，减少滤芯更换时的残水溢出问题。水流通道的设计上，进水从接口进入后沿滤筒内壁向下流动，透过滤芯后从中心集水管向上从出水接口流出，完整的流道经过流体阻力校核，在额定3500升/小时的流量下不会出现过大的压力损失，保障供水流量满足日常使用需求。
