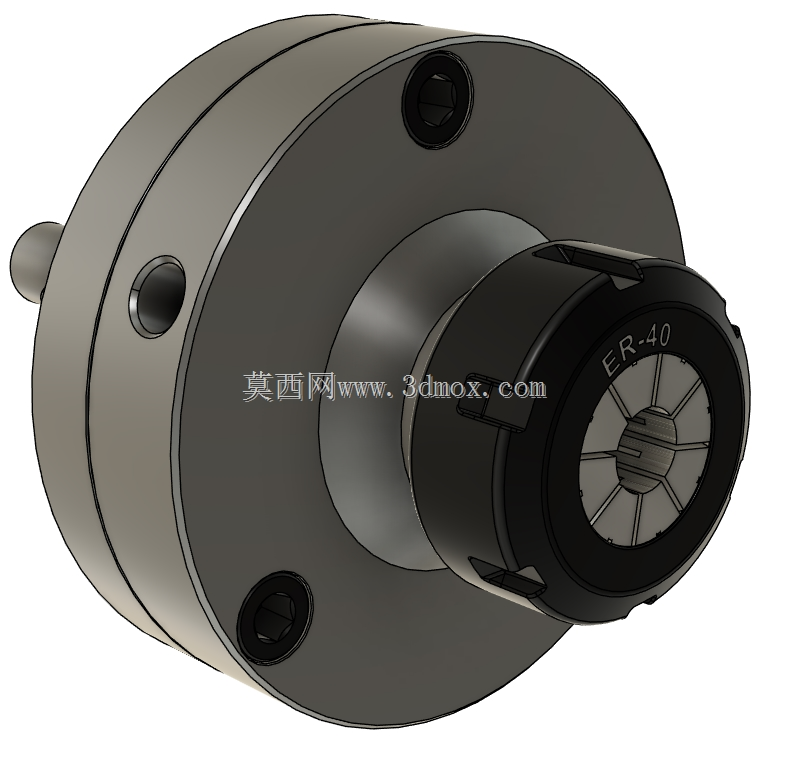

带Camlock DI-4连接的ER40车床夹头夹具

　　这款夹头夹具是车床主轴端装夹工件的核心工装，适配DIN55029标准的Camlock DI-4主轴连接形式，主要用于普通卧式车床、数控车床的棒料、轴类零件装夹作业，也可适配外圆磨床等需要回转装夹的加工场景，相比三爪自定心卡盘，ER夹头结构的装夹同轴度更高，重复装夹精度稳定在0.01mm以内，适合对回转精度要求较高的精加工工序。

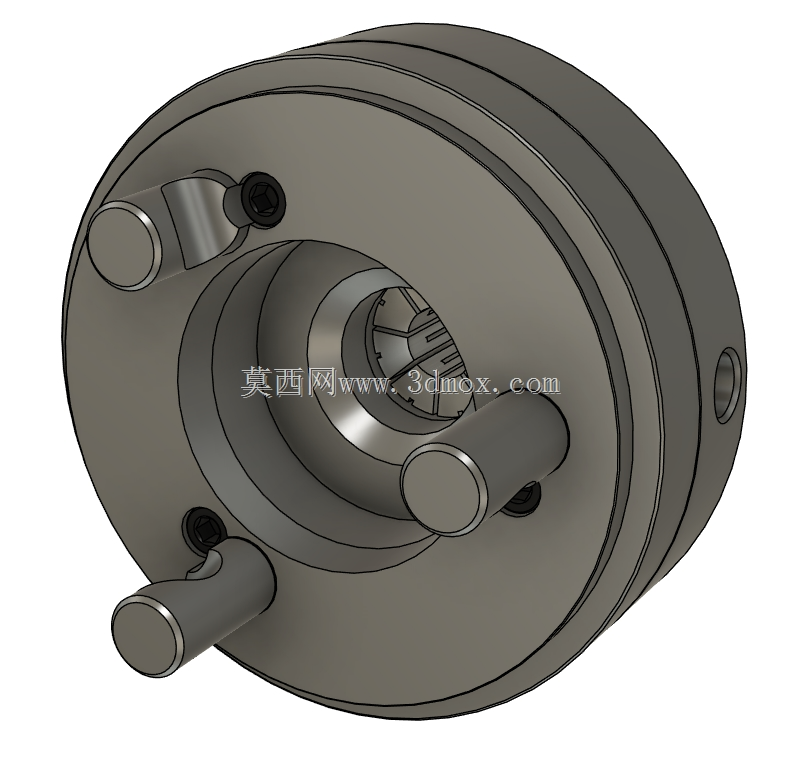

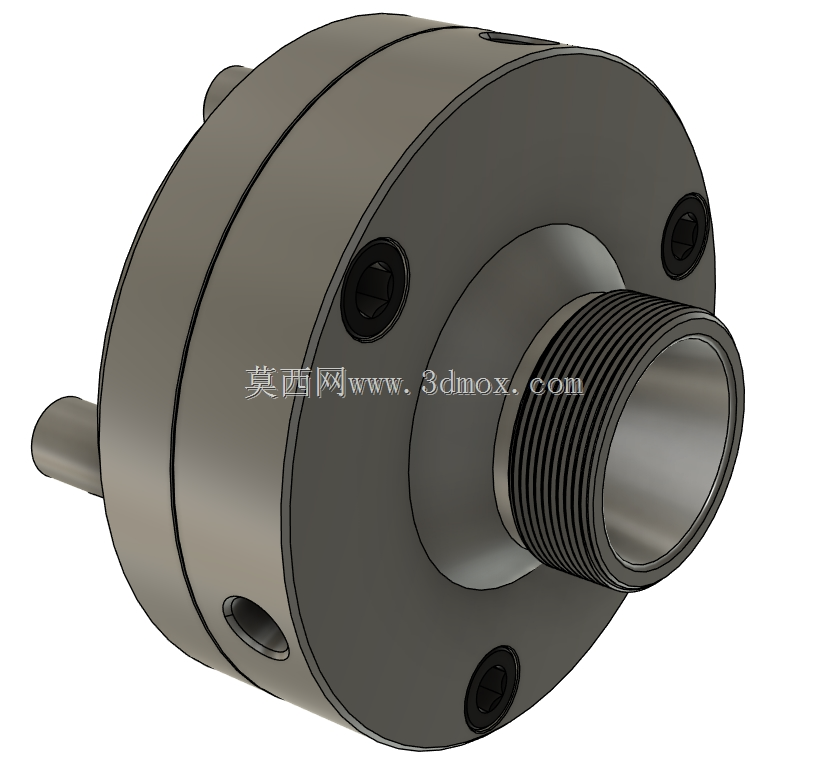

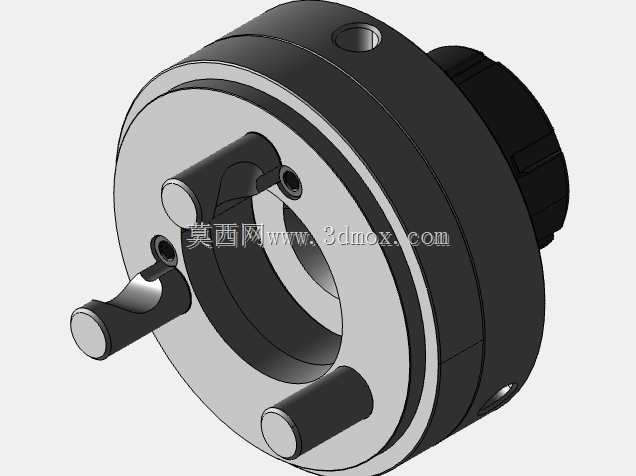

　　从结构设计来看，主体采用合金钢整体调质处理，连接端的Camlock锁销孔位置严格遵循DI-4标准的分度尺寸，安装时只需将夹具端面对齐主轴端面的定位凸台，旋紧锁销即可完成快装，无需额外打表找正连接基准，大幅缩短工装更换的辅助时间。夹头安装腔采用标准ER40锥孔设计，锥度为8度，适配夹持范围3-26mm的标准ER40弹簧夹头，通过尾部的锁紧螺母旋转推动夹头沿锥面轴向移动，实现对工件的抱紧装夹，锁紧螺母端面设计有对称的扳手卡位，可使用标准ER扳手施加锁紧力矩，避免锁紧过程中螺母偏载导致夹头受力不均。

　　夹具本体的外形采用阶梯轴式结构，最大外圆直径控制在160mm以内，轴向总长度不超过120mm，安装后不会超出车床主轴端的安全防护边界，旋转过程中不会与刀架、护罩等周边部件发生干涉。本体上均匀分布的三个内六角螺钉孔用于夹头座与连接法兰的紧固，螺钉采用12.9级高强度内六角圆柱头螺钉，预紧力矩按照合金钢螺纹连接的标准值设定，确保高速旋转时连接结构不会出现松动。夹头端的锁紧螺母外圈做了滚花防滑处理，手动预紧时可增加摩擦力，同时螺母端面做了动平衡去重处理，最高适配转速可达4000rpm，满足高速精加工的动平衡要求。

　　在实际使用场景中，这款夹具可直接替换同规格的三爪卡盘，用于小直径棒料的连续加工，比如自动送料机配套的数控车床加工场景，ER夹头的抱紧力均匀，不会像三爪卡盘那样出现卡爪磨损导致的装夹偏心问题，加工长轴类零件时可搭配尾座顶尖使用，装夹刚性足够承受硬质合金刀具的切削载荷。设计过程中对夹头锥面的粗糙度要求控制在Ra0.8以内，与标准ER夹头的接触面积不低于85%，保证锁紧时夹头的受力均匀，避免出现夹痕过深或者工件打滑的问题。连接端的端面定位面做了淬火处理，硬度达到HRC45-50，长期拆装不会出现定位面磨损导致的精度下降，锁销孔的位置度公差控制在0.02mm以内，确保每次拆装后的重复定位精度一致。

　　夹具的冷却通道设计在本体侧壁，可接入机床的切削液管路，加工时切削液可直接通过通道喷射到工件与刀具的接触位置，无需额外加装冷却喷嘴，优化了加工区域的冷却效果。夹头座的内部做了中空设计，可穿过最长150mm的棒料，适配长棒料的连续送料加工需求，中空内壁做了倒角处理，送料时不会刮伤棒料表面。锁紧螺母与夹头的接触端面采用球面配合设计，可自动补偿夹头安装时的微小角度偏差，避免夹头出现偏摆，进一步提升装夹后的回转精度。

　　从安装边界来看，这款夹具的后端连接止口尺寸与DI-4主轴的止口完全匹配，安装后主轴端面与夹具连接面的间隙不超过0.01mm，旋转时的端面跳动控制在0.005mm以内，径向跳动不超过0.008mm，完全满足精密车削的精度要求。本体的外圆表面做了发黑处理，具备一定的防锈能力，车间日常使用环境下无需特殊维护，只需定期清理锥面的铁屑与油污，即可保证长期的装夹精度。
