倾斜铣刀钻头用燕尾榫装配定位夹具

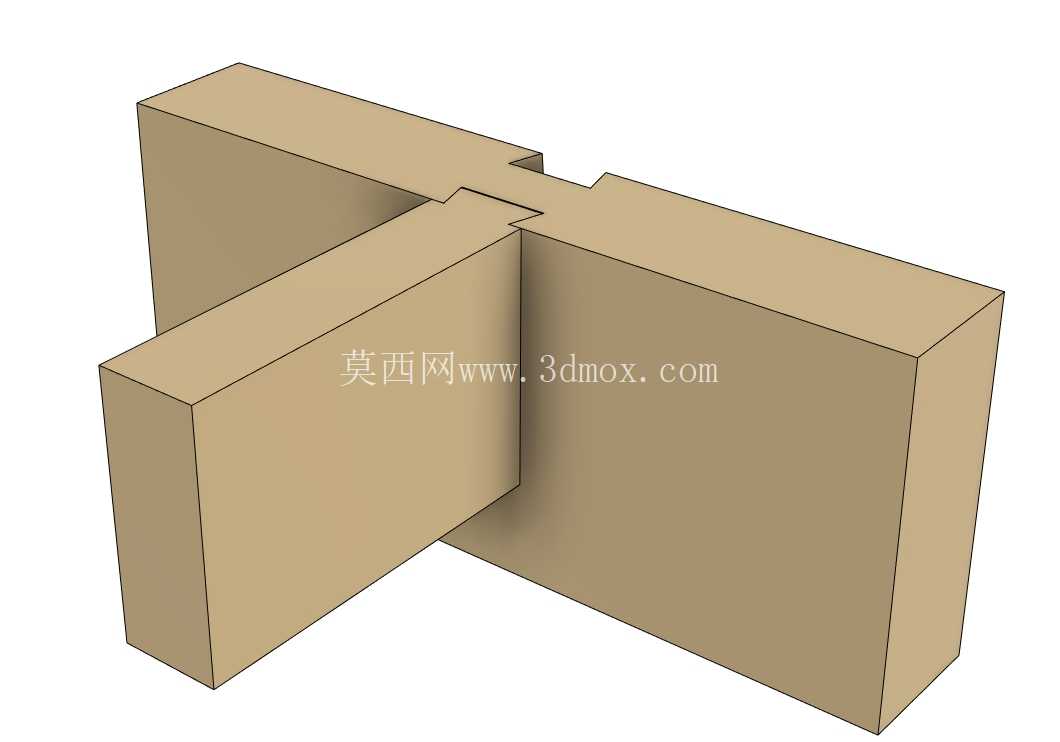

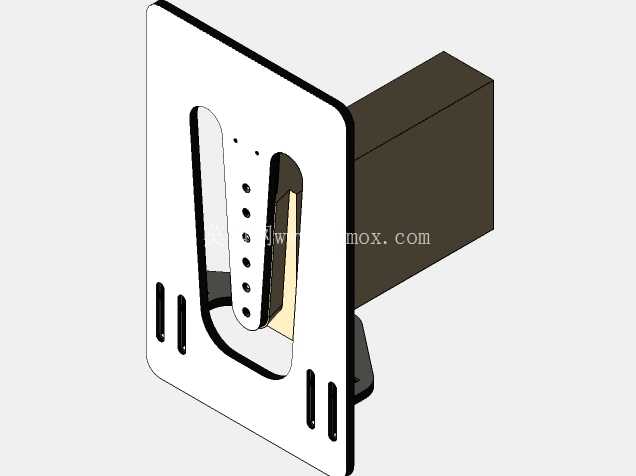

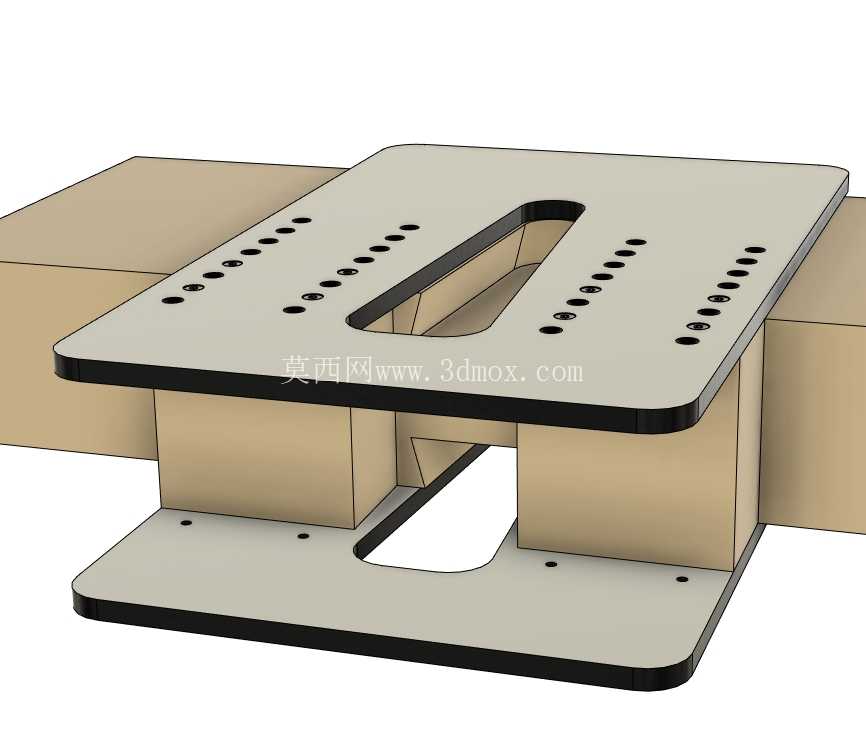

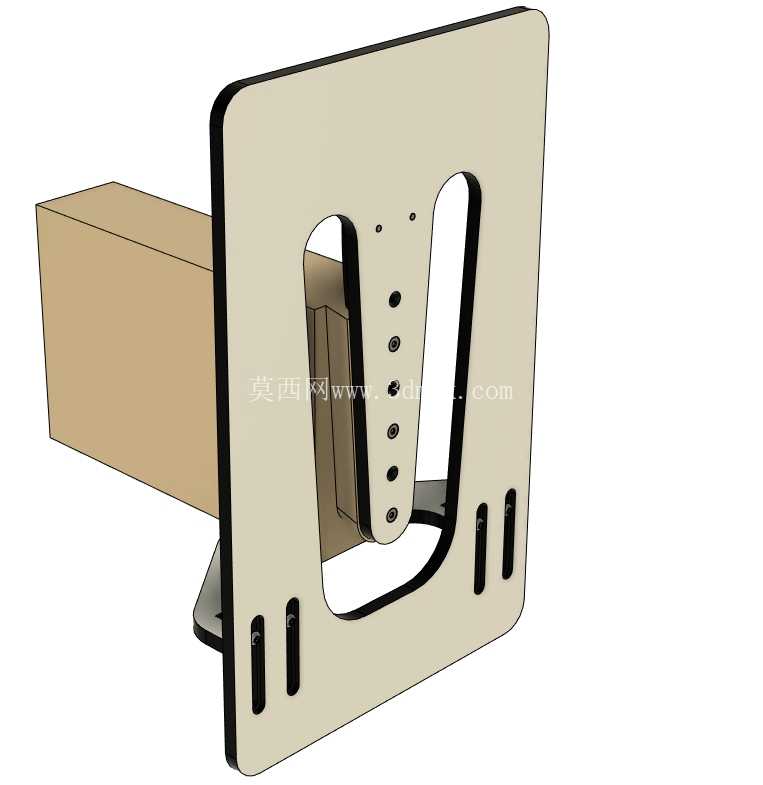

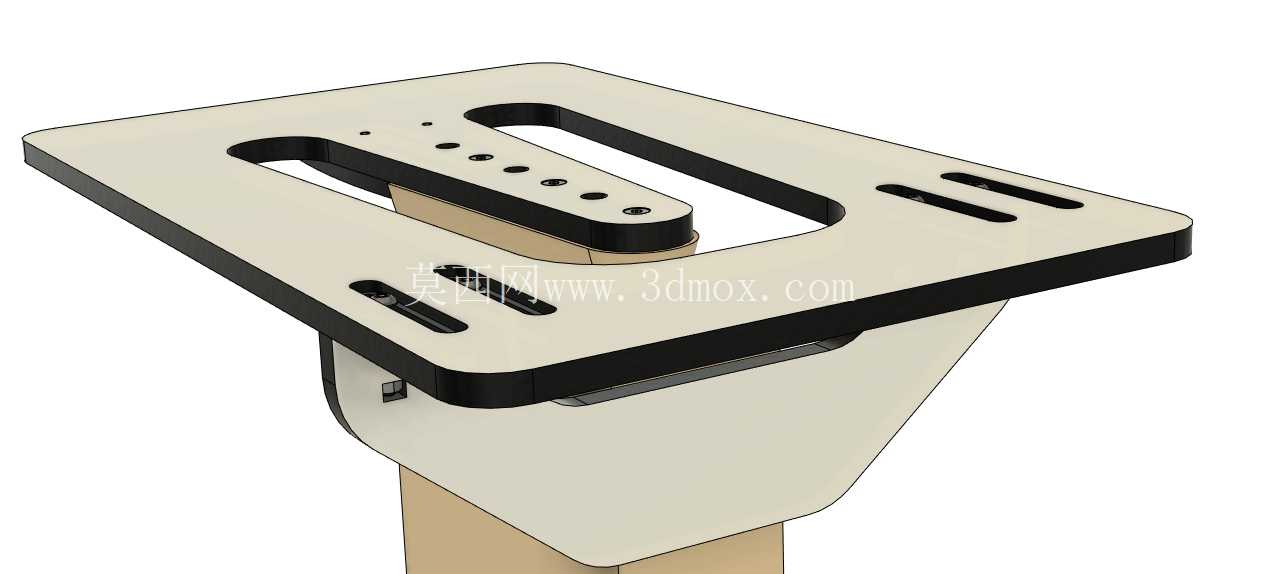

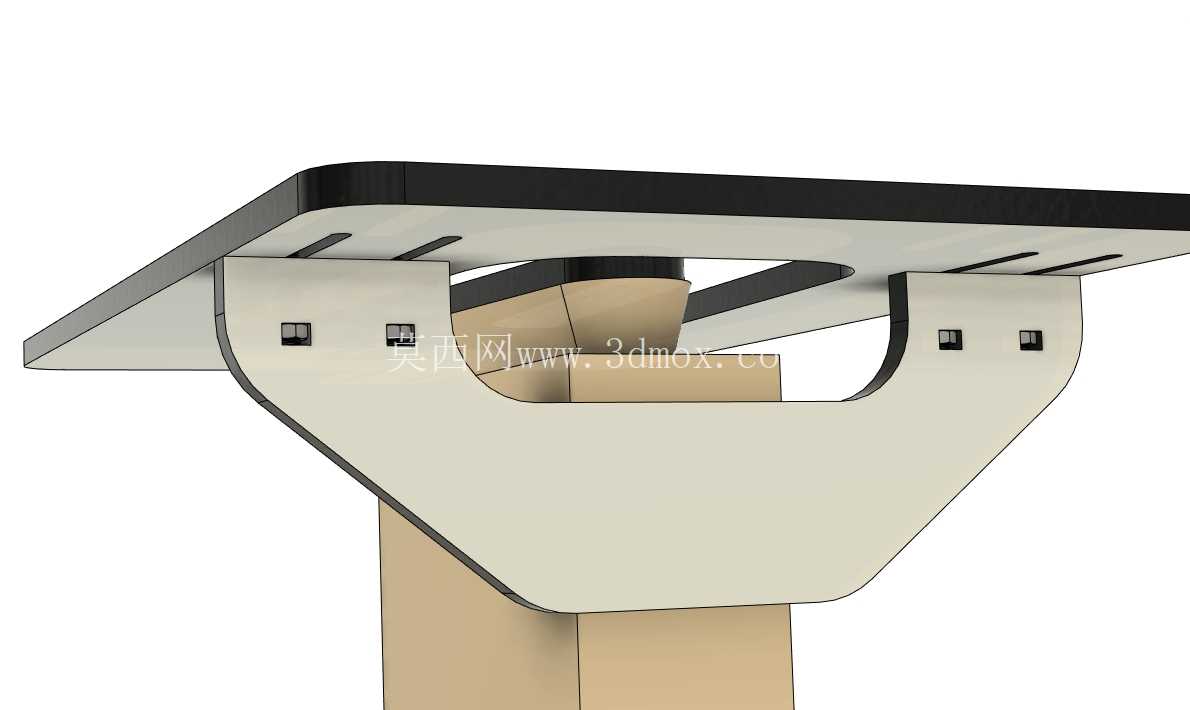

　　在定制实木框架、斜榫结构构件的批量铣削加工场景里，这类燕尾榫装配夹具的定位精度直接决定了榫头与榫眼的配合间隙，很多小型木加工车间在加工15°环向斜位燕尾榫时，常出现靠人工划线定位导致的榫头偏斜、配合过松或过紧的问题，返修率居高不下，这套夹具正是针对D39.5毫米直径铣刀钻头、适配D30毫米加工基准位的斜榫加工需求设计的专用定位工装。从实际使用逻辑来看，夹具的主体立板采用了带圆角的矩形板式结构，中间开出的U型通槽是核心的走刀避让空间，槽体两侧沿15°倾斜方向排布的多组定位孔，对应不同长度燕尾榫的加工限位位置，操作人员只需要将待加工的框架型材抵靠在立板的基准面上，通过侧边的两个长条形腰型孔调整压紧块的位置，就能快速完成工件的装夹固定，不需要反复划线找正，单次装夹时间能压缩到15秒以内，非常适合小批量多规格的框架类构件加工。设计阶段没有采用复杂的气动或液压压紧结构，完全靠机械限位与手动压紧实现定位，一方面是考虑到木加工车间的粉尘环境，复杂结构容易出现卡滞故障，另一方面板式结构的加工成本极低，普通的线切割或者激光切割设备就能完成主体板材的加工，后期维护只需要更换磨损的定位销即可，不需要整体报废。立板底部的L型支撑折边是安装基准，整个夹具可以通过底部的安装孔固定在铣床工作台或者专用的加工台架上，安装边界控制在立板横向宽度220毫米、纵向高度300毫米的范围内，不会占用过多的工作台面空间，即使是小型台式铣床也能顺利安装使用。

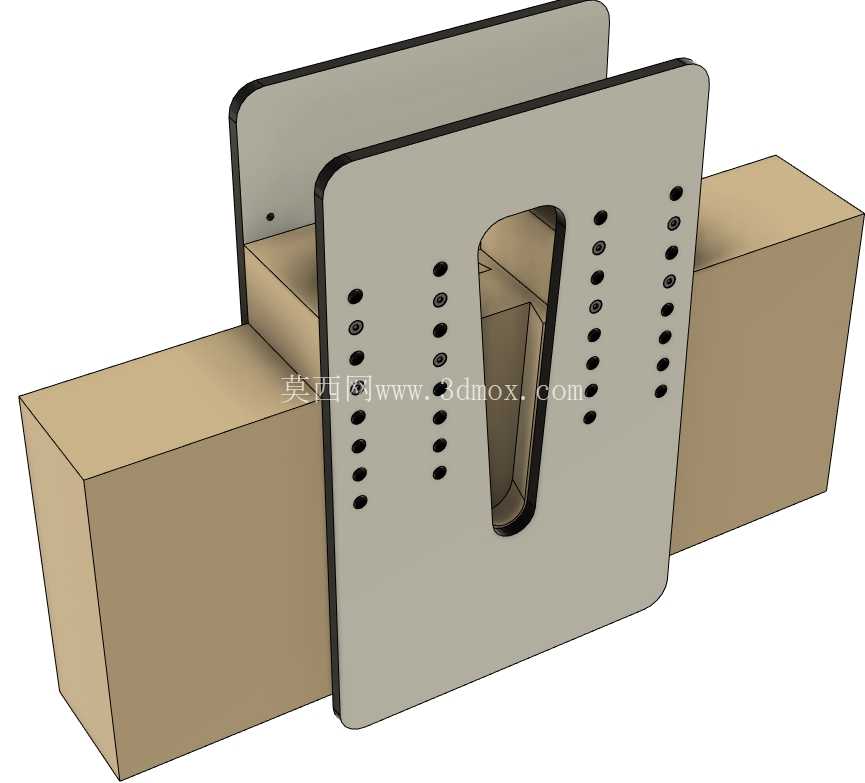

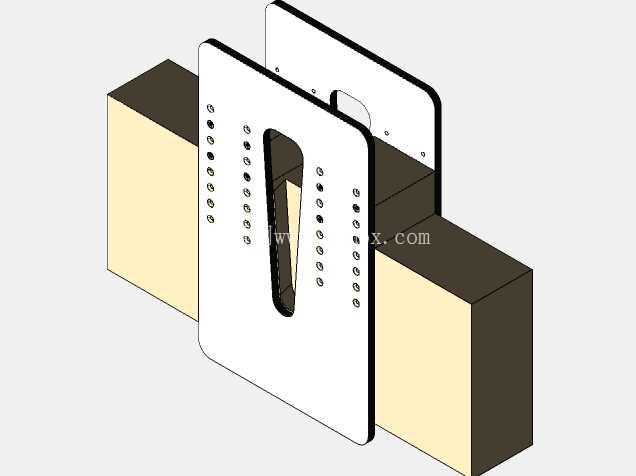

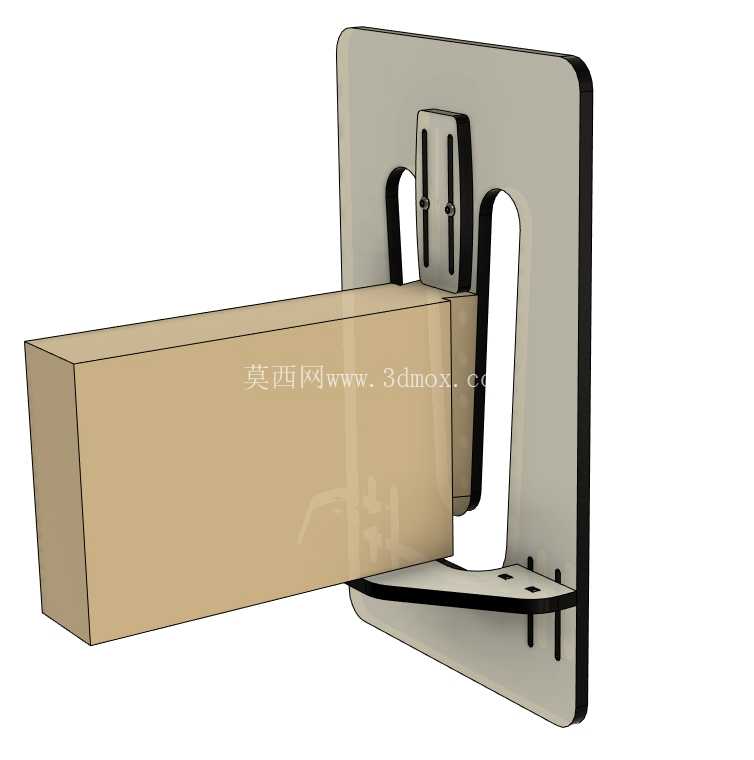

　　立板上的U型槽宽度经过精确计算，刚好能容纳D39.5毫米铣刀钻头在15°倾斜角度下的全行程走刀，不会出现刀具与夹具干涉的问题，槽边的定位孔间距按照常用燕尾榫的长度规格设置为等距排布，切换不同加工规格时只需要更换定位销的插入位置，不需要重新调整夹具的安装位置，能大幅减少换产调整的辅助时间。实际加工过程中，待加工的型材端部从立板后方的定位空间伸出，伸出长度由定位销的位置决定，铣刀沿着U型槽的导向轨迹进给，就能一次成型加工出符合角度要求的燕尾榫头，双面加工的结构设计让夹具可以同时适配左右对称的斜榫加工，不需要翻转工件重新装夹，避免了二次装夹带来的定位误差。

　　很多操作人员在使用这类简易工装时容易忽略压紧力的作用点，这套夹具的腰型压紧孔特意设置在靠近工件加工位的两侧，压紧力直接作用在工件的加工受力区域，不会出现加工过程中工件颤动导致的榫头表面起毛、角度偏差的问题，加工出的燕尾榫配合间隙能稳定控制在0.1毫米以内，组装时不需要反复修磨，能直接完成框架的拼接组装。和传统的整体式燕尾榫加工模具不同，这套夹具的所有易损部位都采用了可更换的设计，定位销、压紧块都是标准件，长期使用出现磨损后可以快速更换，主体立板采用耐磨的中碳钢板制作，表面做了发黑防锈处理，能适应车间内多粉尘、高湿度的加工环境，使用寿命比普通的木质夹具高10倍以上。

　　针对斜榫加工时容易出现的角度偏移问题，立板的基准面经过平面磨床精加工，平面度控制在0.02毫米以内，15°的倾斜导向角度与铣刀的进给轨迹完全匹配，不需要操作人员在加工时手动调整刀具角度，只要按照夹具的导向槽进给就能保证加工角度的一致性，即使是从业时间不长的新手操作人员，也能加工出合格的燕尾榫构件，降低了对操作人员的技能要求。在框架类家具、木屋构件、展览展架的斜榫加工场景中，这类专用装配夹具的投入成本极低，但带来的加工效率提升和质量稳定性提升非常明显，不需要购置昂贵的专用燕尾榫加工设备，只需要配合普通的立式铣床或者修边机就能完成高精度的斜榫加工，非常适合中小型加工车间的柔性生产需求。夹具的整体结构没有多余的冗余设计，所有的孔位、槽体都是为了实现定位、避让、压紧的核心功能，没有华而不实的结构，整体重量控制在5公斤以内，单人就能完成搬运、安装、调整的全部操作，不需要额外的吊装辅助，在不同加工工位之间转移也非常方便。
