集成式双罐体水过滤撬装处理装置

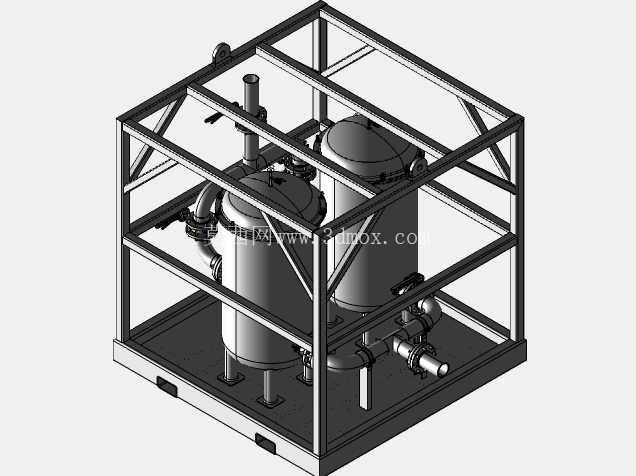

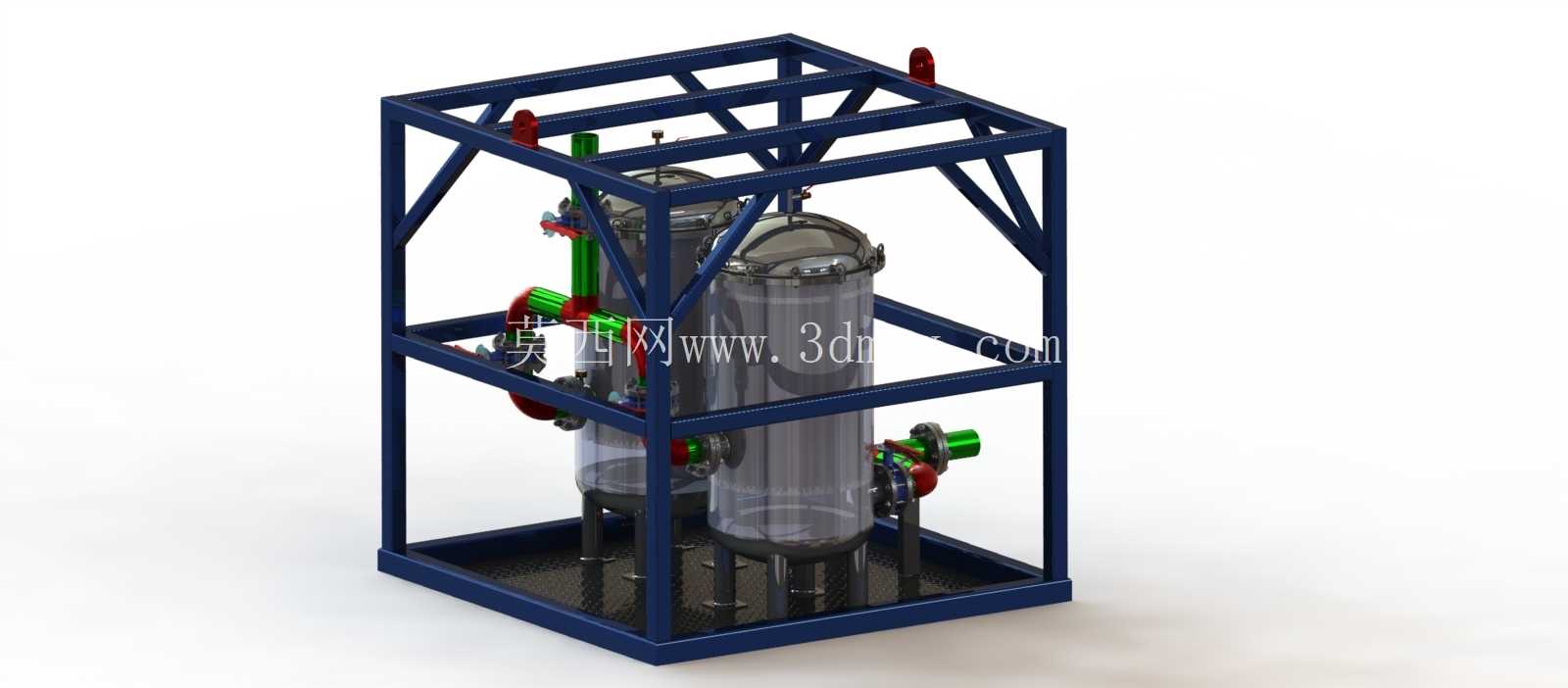

　　这套集成式水过滤撬装装置，主要面向中小型水处理站点、工业循环水旁滤、野外临时供水保障这类场景设计，把原本分散布置的过滤单元、管路阀门、支撑结构全部整合在同一个钢制撬装底座框架内，省去了现场零散安装、对位配管的大量工作量，设备运抵现场后只需要对接进出水主管路、固定撬座地脚即可投入运行，大幅缩短项目施工周期。从结构设计来看，整套设备采用方形型钢焊接成整体框架，框架上下层都做了斜向加强筋处理，既可以承受两个过滤罐体满水运行时的总重量，也能满足公路运输、吊装转运过程中的抗形变要求，框架顶部预留的吊耳位置经过重心校核，单台吊车即可完成整体吊装作业，不需要额外做吊点加固。

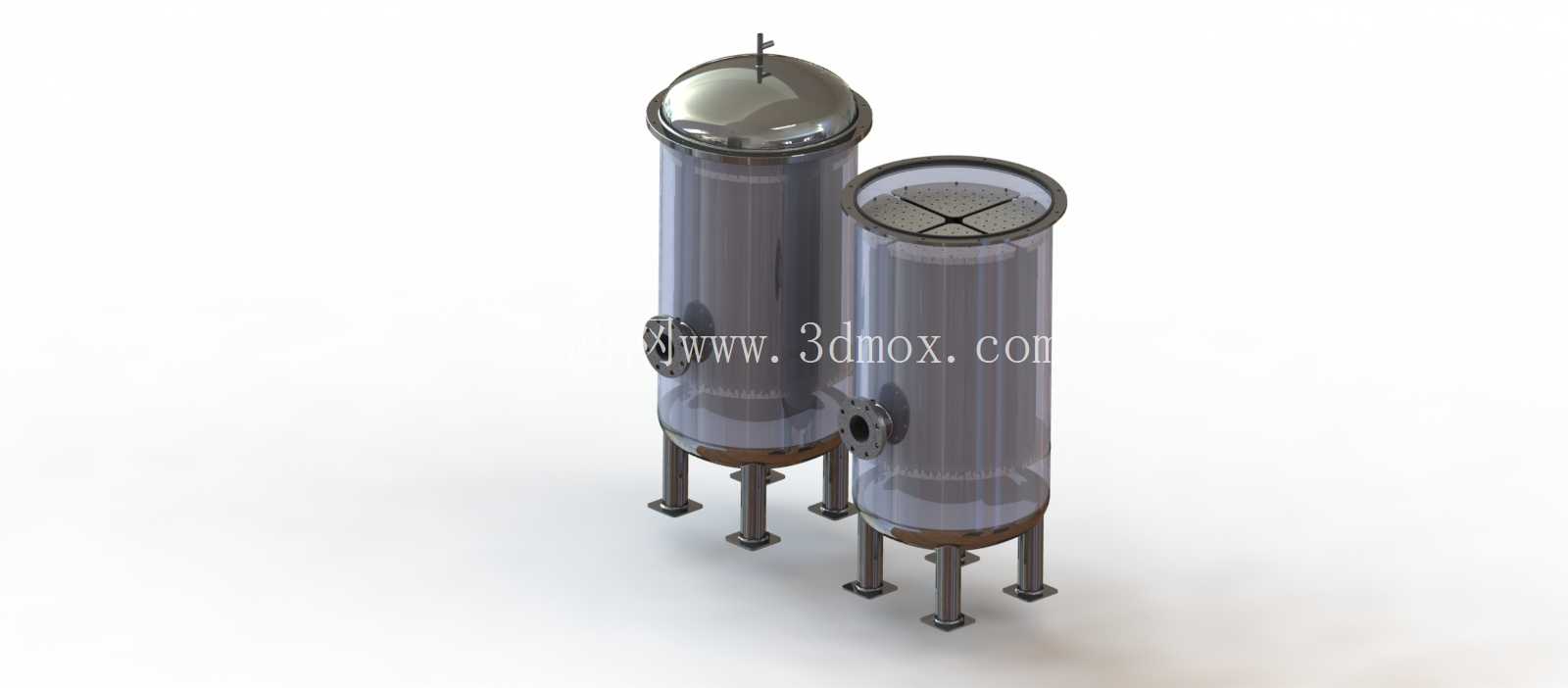

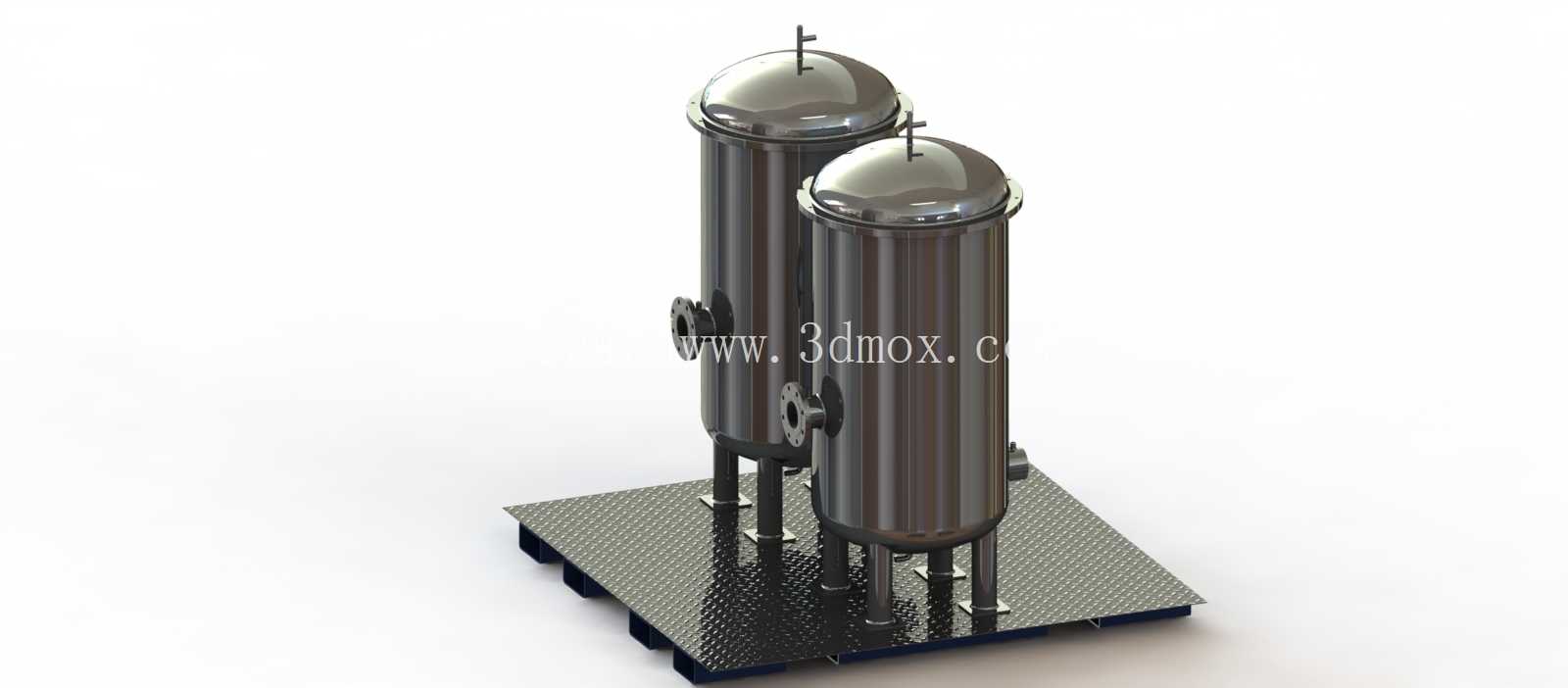

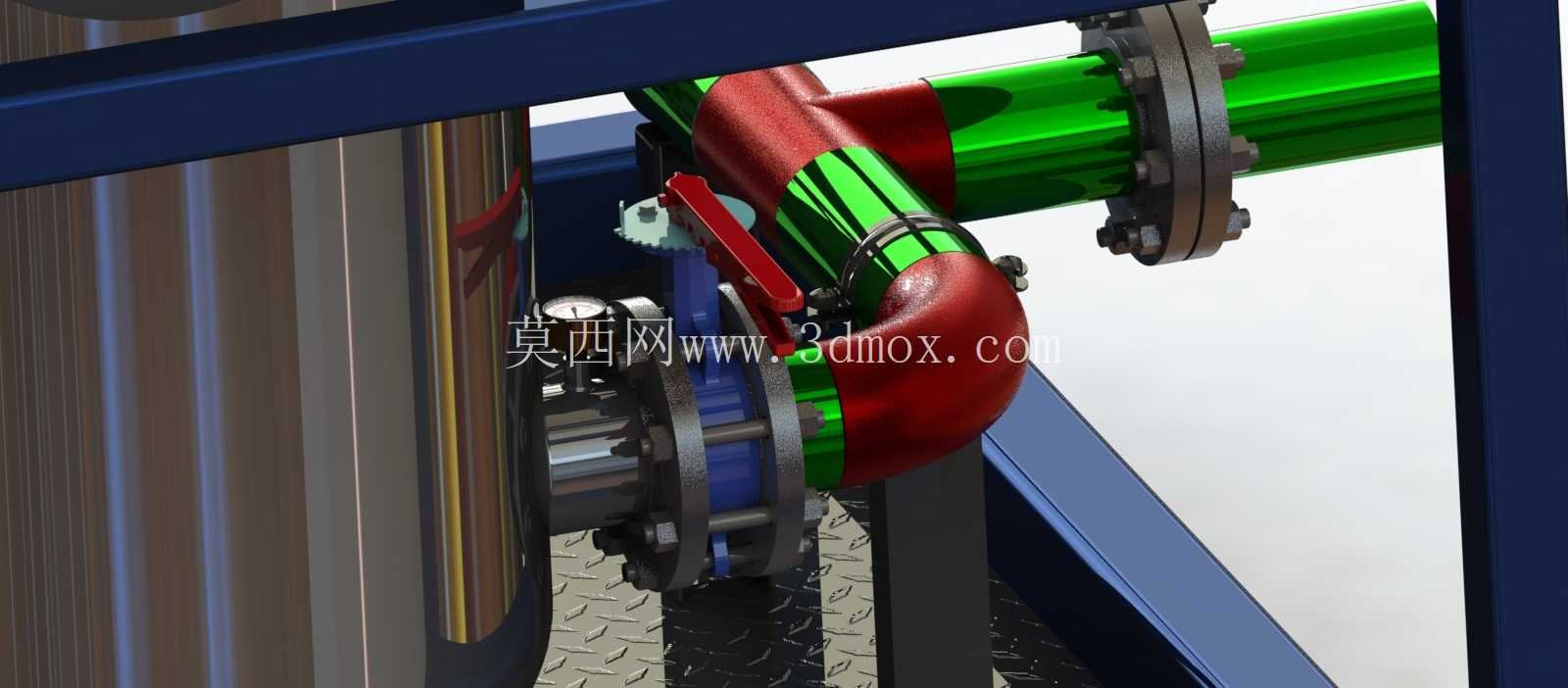

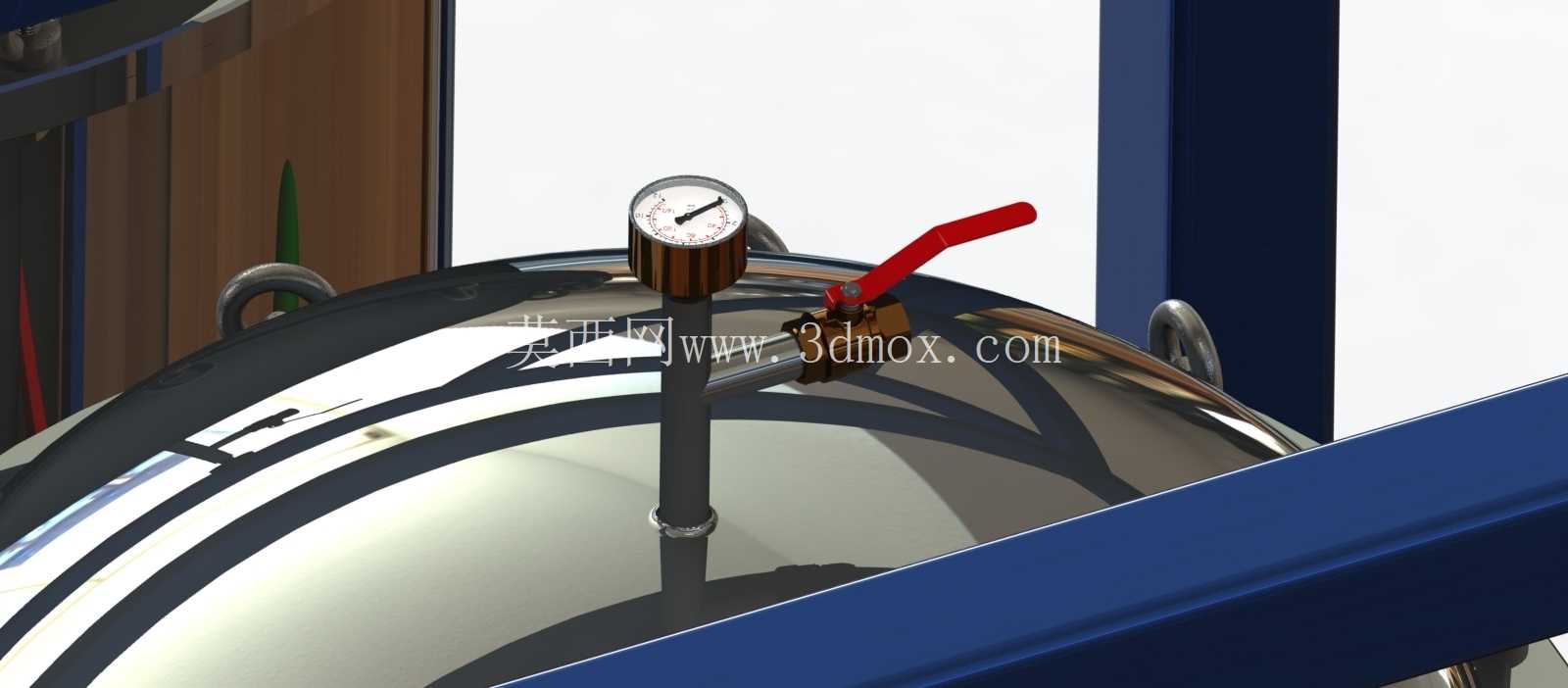

　　双罐体采用立式布置在撬座底板上，罐体底部设置了独立的支撑脚，每个支撑脚都和撬座底板通过螺栓固定，避免设备运行过程中因水流冲击、管路振动出现罐体偏移。罐体顶部采用快开式封头结构，不需要大型拆装工具就能打开，方便后期更换内部滤料、清理拦截的杂质，罐体侧壁预留了观察视镜，运行人员可以直接观察内部滤层状态、水流情况，不用开盖就能判断设备是否需要反冲洗。管路系统采用分层布置，不同功能的管线沿着框架立柱、横梁排布，用管卡固定在框架型材上，避免管路悬空产生振动，进出水主管路设置在撬体侧面，接口高度统一对齐，方便现场对接外部管线，管路上配置的手动阀门操作位置都预留了足够的操作空间，运行人员站在撬体侧面就能完成所有阀门的开关操作，不需要攀爬设备。

　　设计过程中充分考虑了安装边界问题，撬体整体外形方正，没有外凸的尖锐部件，设备周边预留的检修通道宽度满足单人侧身操作、更换小型配件的空间要求，撬座底板采用花纹钢板铺设，既可以防滑，也能承接管路跑冒滴漏的少量积水，避免现场地面积水。设备运行时，待处理水从进水主管进入，通过分流管路分别进入两个过滤罐体，经过罐内滤层过滤后，从罐体底部的出水支管汇流到出水主管排出，当其中一个罐体需要反冲洗或者检修时，可以通过阀门切换单独切断该罐体的进出水，另一个罐体可以维持低流量连续运行，不需要整套设备完全停机，保障供水连续性。

　　框架的型材选型经过载荷计算，满水状态下框架的最大形变量控制在允许范围内，不会出现管路拉扯变形、罐体倾斜的问题，所有焊接位置都做了防腐处理，适配潮湿的水处理作业环境，延长设备整体使用寿命。这种撬装化的设计思路，核心是把现场安装的工作量尽可能转移到工厂预制阶段，工厂内可以完成所有管路的配装、试压、试漏工作，设备出厂前就完成初步调试，现场安装的出错率大幅降低，对于需要快速部署的水处理项目、场地有限无法搭建大型过滤车间的场景，这类集成撬装设备的适配性远高于零散组装的过滤系统。
