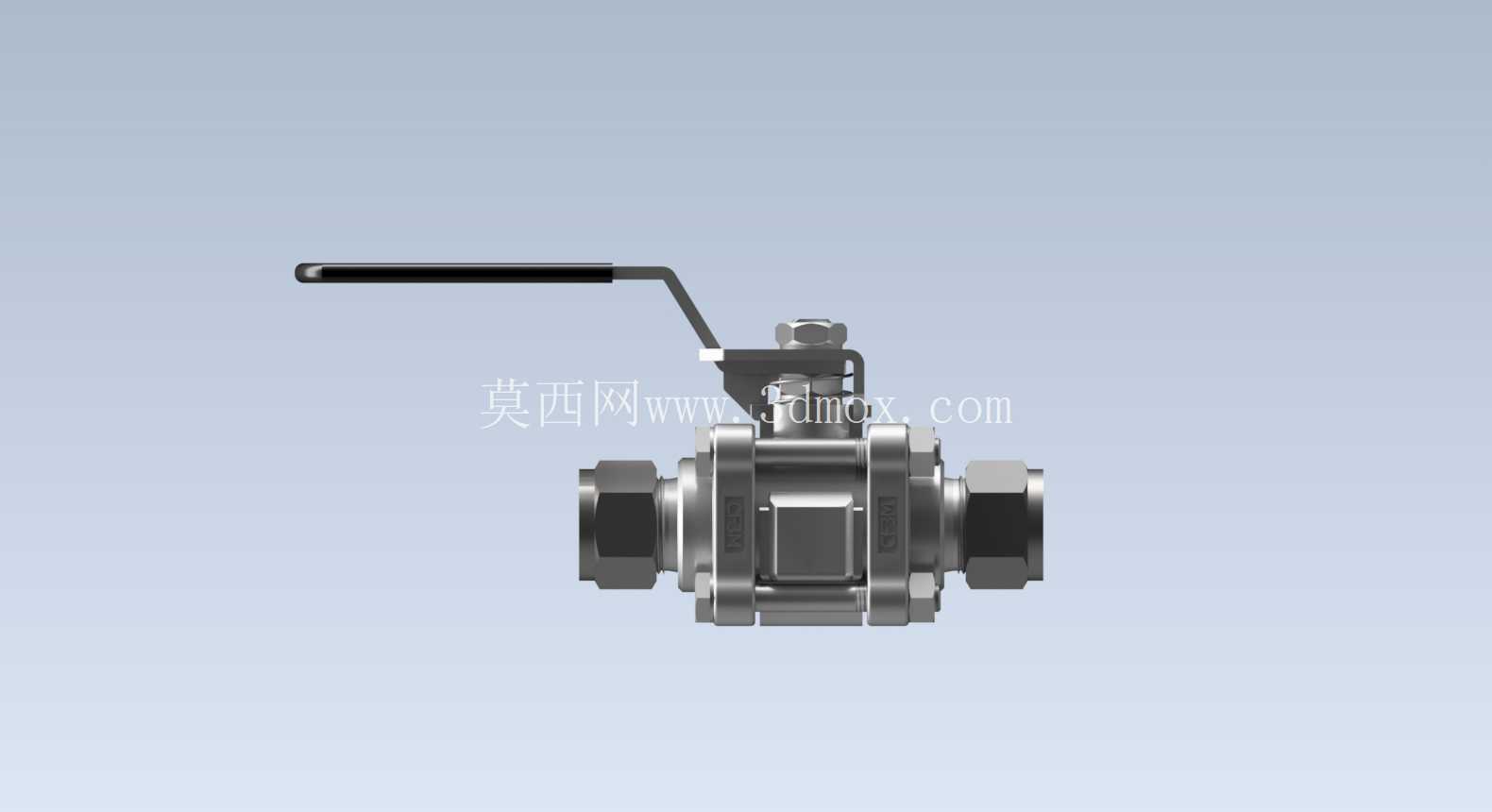

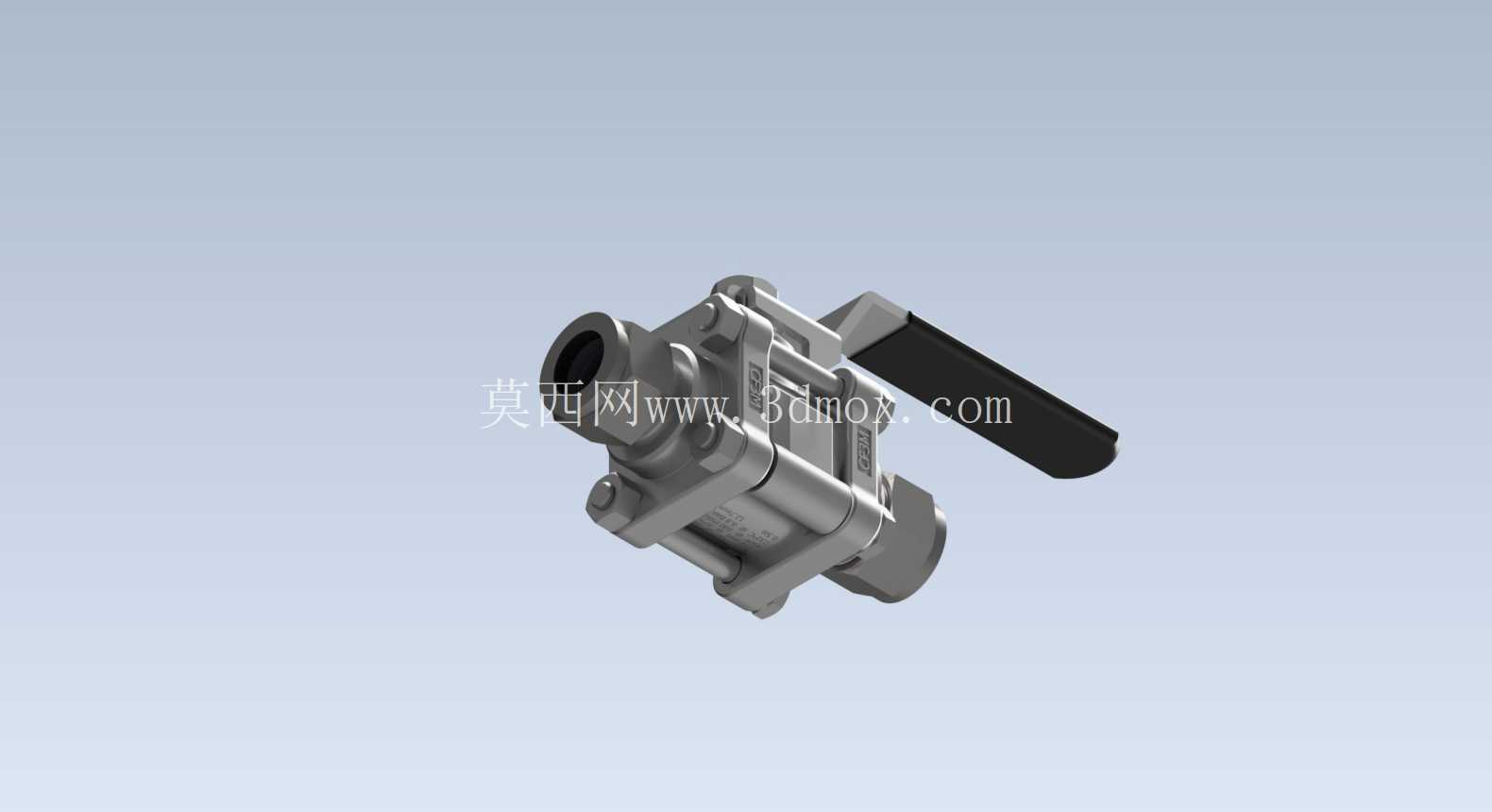

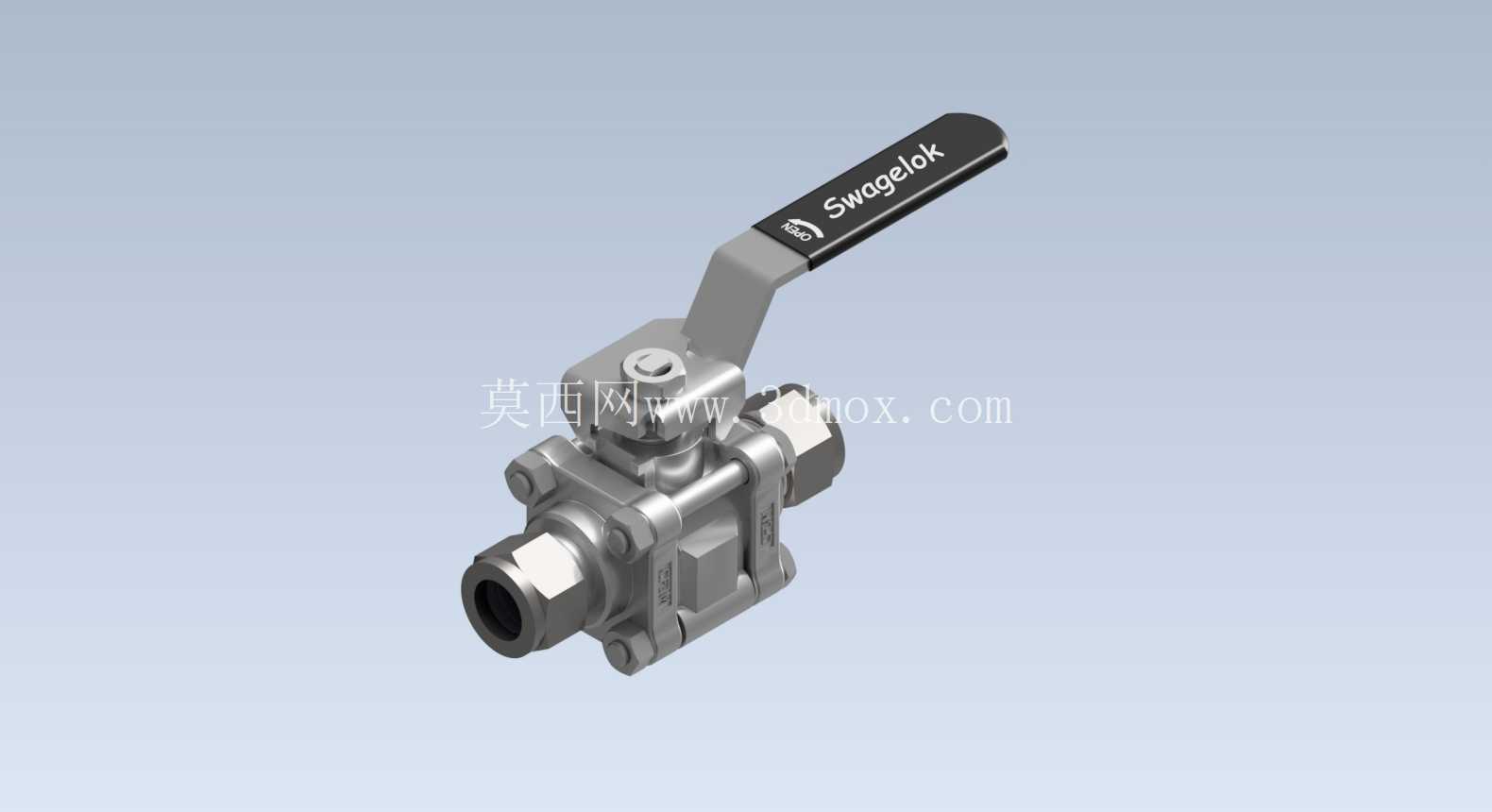

世伟洛克16毫米卡套三通不锈钢球阀结构

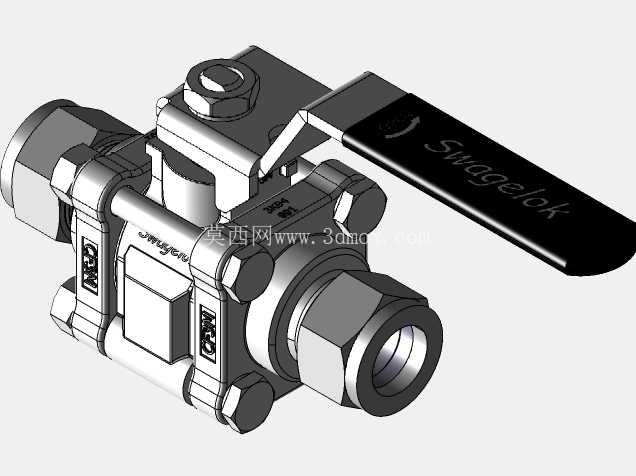

　　这款三片式三通球阀在流体控制管路系统中，主要承担介质流向切换、支路通断控制的功能，常见于实验室气路、半导体特气输送、小型化工试验装置、液压测试台架这类对管路密封性、操作可靠性要求较高的场景，相比两通球阀，它可以在单阀位实现三路管路的连通状态切换，减少管路中接头的使用数量，降低潜在泄漏点。从结构设计来看，它采用三片式阀体组合结构，也就是左右两个端体加中间主阀体的拼接形式，这种结构的优势在于后期维护时，不需要把整个阀门从管路上完全拆卸下来，只需要松开连接阀体的螺栓，就可以取出内部的阀座、球体组件进行检修或者更换易损件，对于已经完成布管的固定管路来说，维护效率会比一体式阀体高很多。

　　阀体连接端采用16毫米规格的世伟洛克卡套结构，这种卡套连接不需要对管路端部做焊接、套丝处理，只需要将对应外径的不锈钢 tubing 管插入接头，拧紧卡套螺母就可以实现金属硬密封，安装便捷的同时，密封性能可以承受高压工况，也避免了焊接过程中产生的氧化皮、焊渣掉入管路污染介质的问题，在高纯介质输送场景中这种连接方式的应用占比很高。操作部件采用带防滑标识的扳动手柄，手柄和阀杆之间通过扁方结构传递扭矩，开关位置有明确的90度限位，手柄方向和管路通路方向平行时为全开状态，垂直时为全关状态，操作人员可以直观判断阀门的通断状态，避免误操作。阀座部分采用增强型聚四氟乙烯材质，这种材料相比普通聚四氟乙烯，抗蠕变性能更好，在长期受压、温度交变的工况下不容易出现密封面变形导致的内漏问题，同时它的化学兼容性较好，可以适配大多数中性气体、弱腐蚀性液体介质，适用温度范围也能覆盖常规工业场景的需求。球体采用精密加工的不锈钢材质，表面做了抛光处理，和阀座接触的球面圆度、粗糙度都控制在较高精度等级，开关过程中摩擦阻力小，操作力矩低，长期反复开关也不容易出现密封面磨损。

　　在安装边界上，这款阀门的三个接口处于同一平面，呈T型或者L型通路布局（根据实际阀芯结构确定流向），安装时需要预留足够的手柄操作空间，手柄转动范围内不能有其他管路、结构件遮挡，避免开关过程中出现干涉；卡套接头安装时需要保证插入的管路端面平整、无毛刺，管路轴线和阀门接口轴线保持同轴，不能出现偏斜，否则会导致卡套咬合不均匀，影响密封效果。从实际选型角度来说，这类三通球阀适合用在管路空间有限、需要简化管路布局的场景，比如在气路分配中，用一个三通球阀替代两个两通球阀来实现供气支路的切换，既可以节省安装空间，也能减少管路接头带来的泄漏风险。

　　三片式结构的设计也让它的内部流道可以做到和通径基本一致，介质通过时的流阻更小，不容易出现介质残留，对于需要定期吹扫、置换管路的工况来说，这种低流阻、无残留的结构特性可以减少吹扫介质的消耗，缩短置换时间。阀杆部分采用防吹出结构设计，即使在阀腔内部压力异常升高的情况下，阀杆也不会被内部压力顶出阀体，避免出现介质泄漏的安全隐患，这一点在高压管路应用中是非常重要的安全设计细节。整体阀体采用不锈钢材质锻造而成，相比铸造阀体，锻造件的内部组织更致密，耐压强度更高，表面抗腐蚀性能也更好，在户外或者有弱腐蚀环境的场景下使用，不容易出现阀体锈蚀、外漏的问题。在三维建模过程中，这类阀门的建模重点在于卡套接头部分的尺寸精度，因为卡套连接对接口的内径、卡套槽的尺寸、螺母的螺纹规格都有严格的公差要求，如果建模尺寸出现偏差，后续做管路装配干涉检查时就会出现错误，导致实际安装时接头无法正常装配；另外手柄的转动角度限位、球体和阀座的配合间隙也是建模时需要注意的细节，要还原实际产品的运动行程，避免做运动仿真时出现干涉。
