消防喷淋供水四泵增压稳压泵站

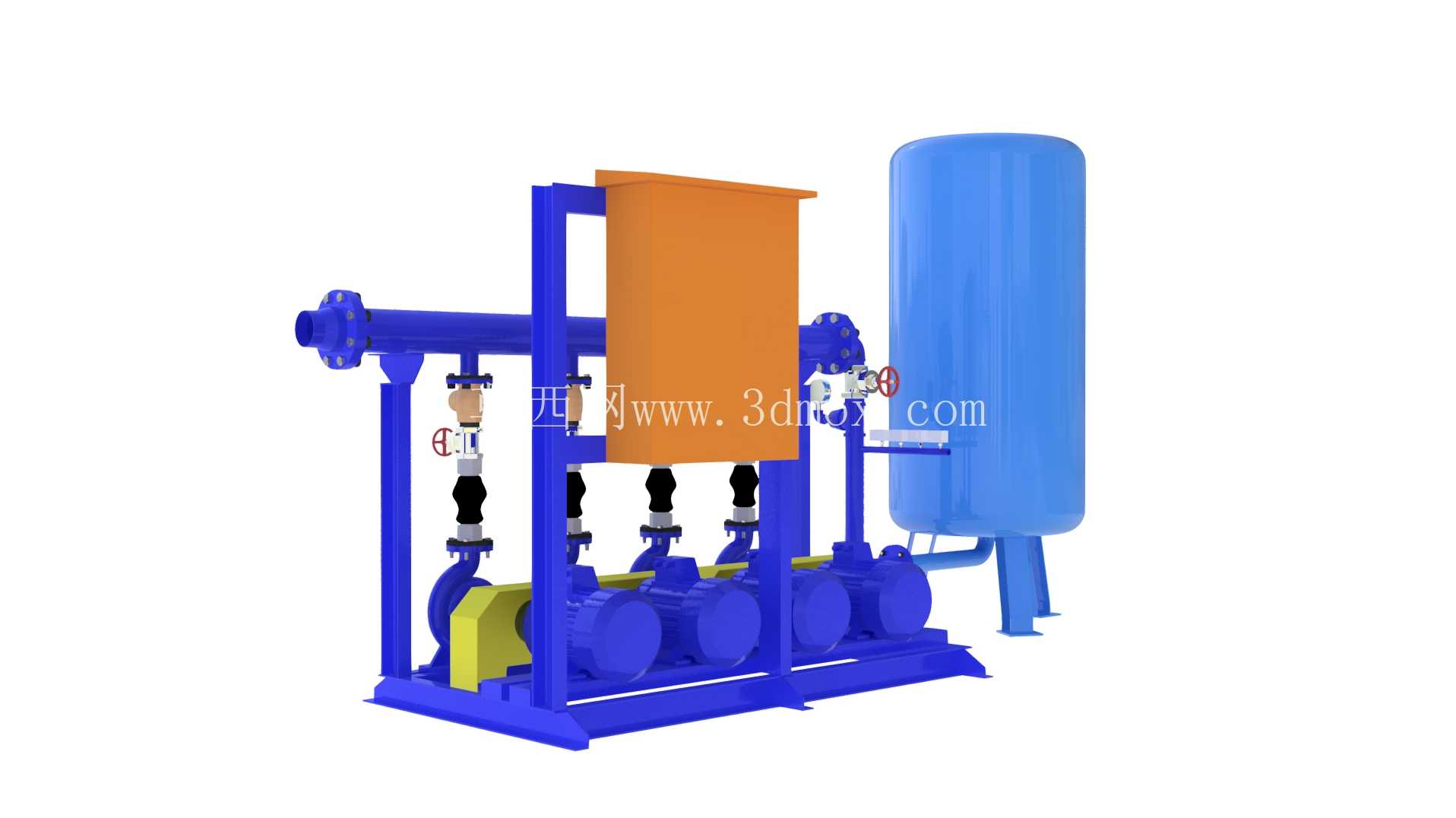

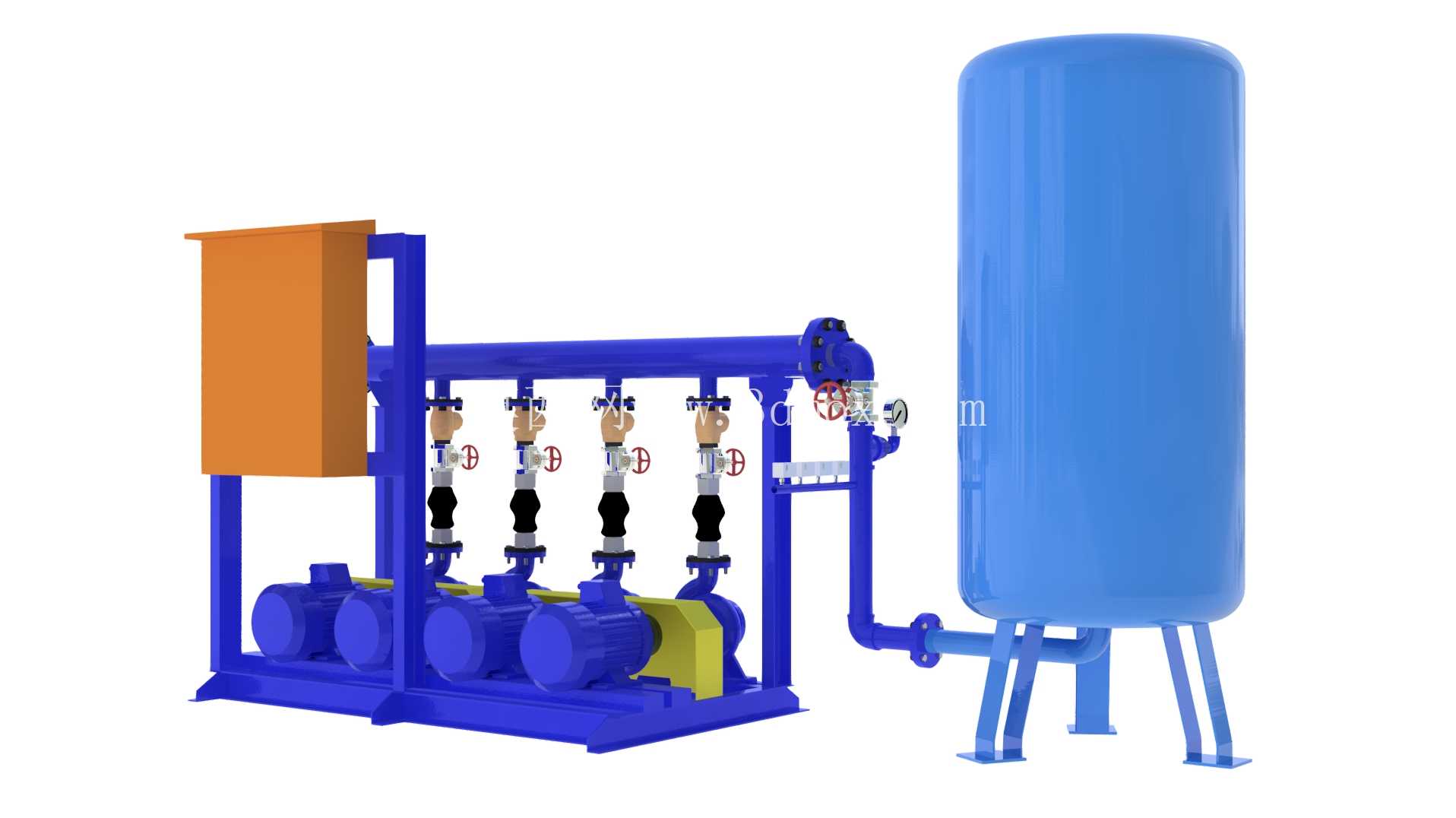

这套四泵并联供水增压装置主要面向建筑消防栓系统、自动喷淋灭火系统以及需要稳定管网压力的集中供水场景。现场布置时，四台卧式离心泵沿公共底座一字排开，进水侧与出水侧分别通过汇流母管连通，单台泵可独立投切，也可根据流量需求多台并联运行，避免单泵故障导致整站失压。右侧立式稳压气压罐承担短时蓄能与压力波动吸收作用，在小流量渗漏或系统压力轻微下降时，不必频繁启动主泵，靠罐内预充气体压缩容积补偿水量，维持管网压力在设定区间。

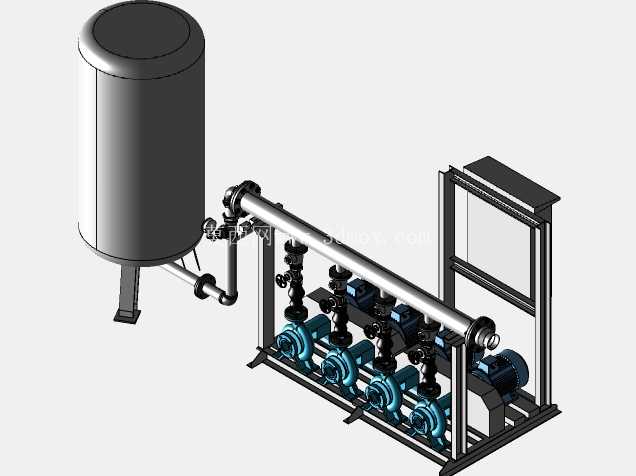

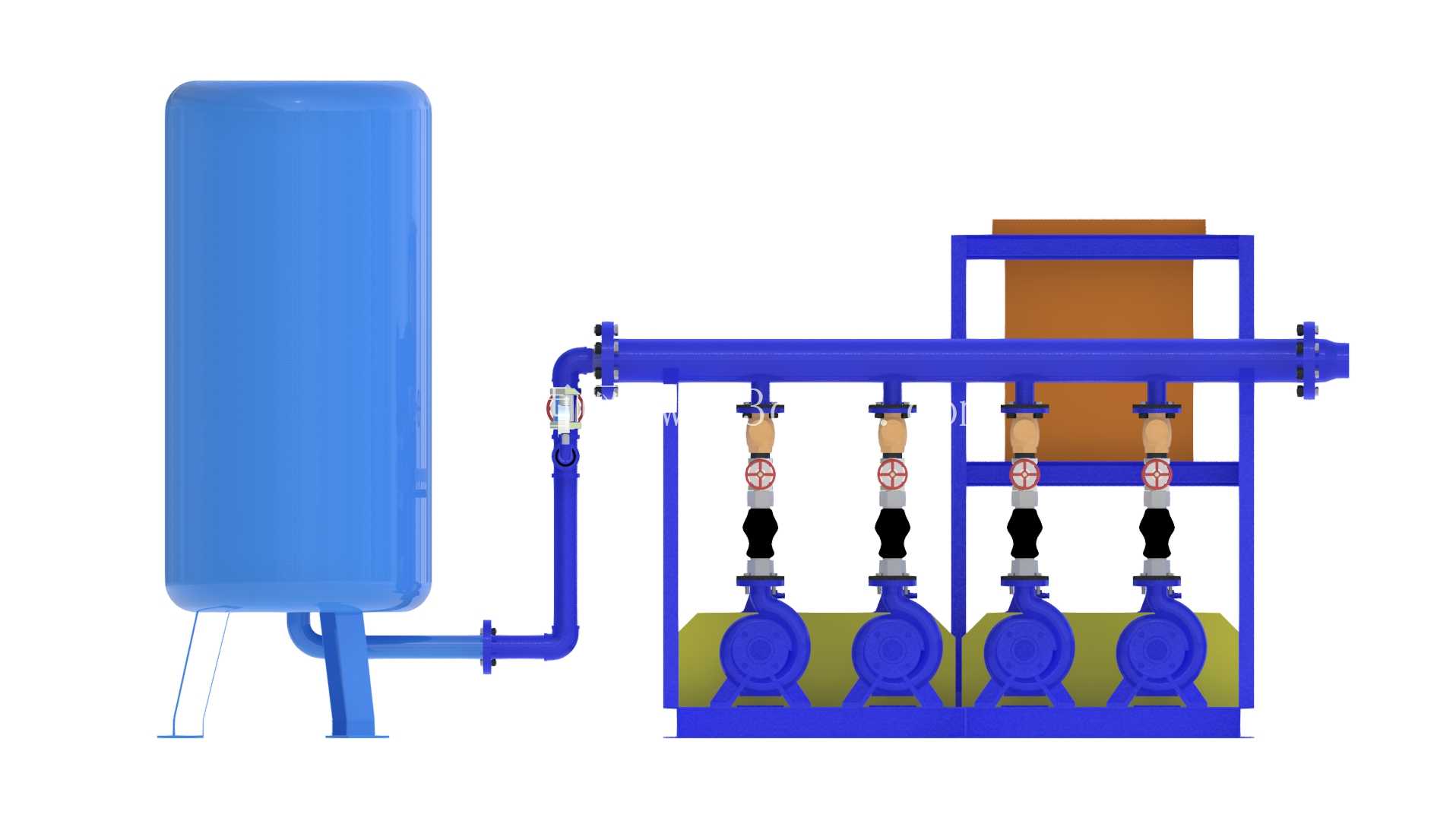

结构建模上，底座采用型钢焊接框架思路，四组泵体、进出口管路、阀件、电控箱和气压罐的安装孔位均在同一基准面上展开，泵脚与横梁之间预留减振垫厚度，防止运行振动直接传递到基础。出水母管沿泵组上方横向布置，每台泵出口依次配置软接头、止回阀和检修闸阀：软接头用于补偿管路对中误差并隔离泵体振动，止回阀防止并联运行时高压水倒灌冲击停泵叶轮，闸阀则在单台泵检修时切断支路，不影响其余泵组继续供水。进水侧同样设置阀组与柔性连接，便于过滤器或叶轮检修时断开管路。

橙色电控箱布置在泵组中部上方，箱体与管路保持安全检修距离，内部对应四台泵的启动回路、压力联锁与轮换控制逻辑。实际工程中，压力传感器采集母管压力，低压启泵、高压停泵，并按运行时长轮换主备泵，使各泵磨损趋于一致。多泵并联的好处在于流量覆盖范围宽：火灾初期小流量由稳压泵或气压罐维持，喷淋头大量开放后逐台启动主泵，满足设计秒流量；平时巡检则可低速或单泵短时运行，防止叶轮长期静止卡滞。

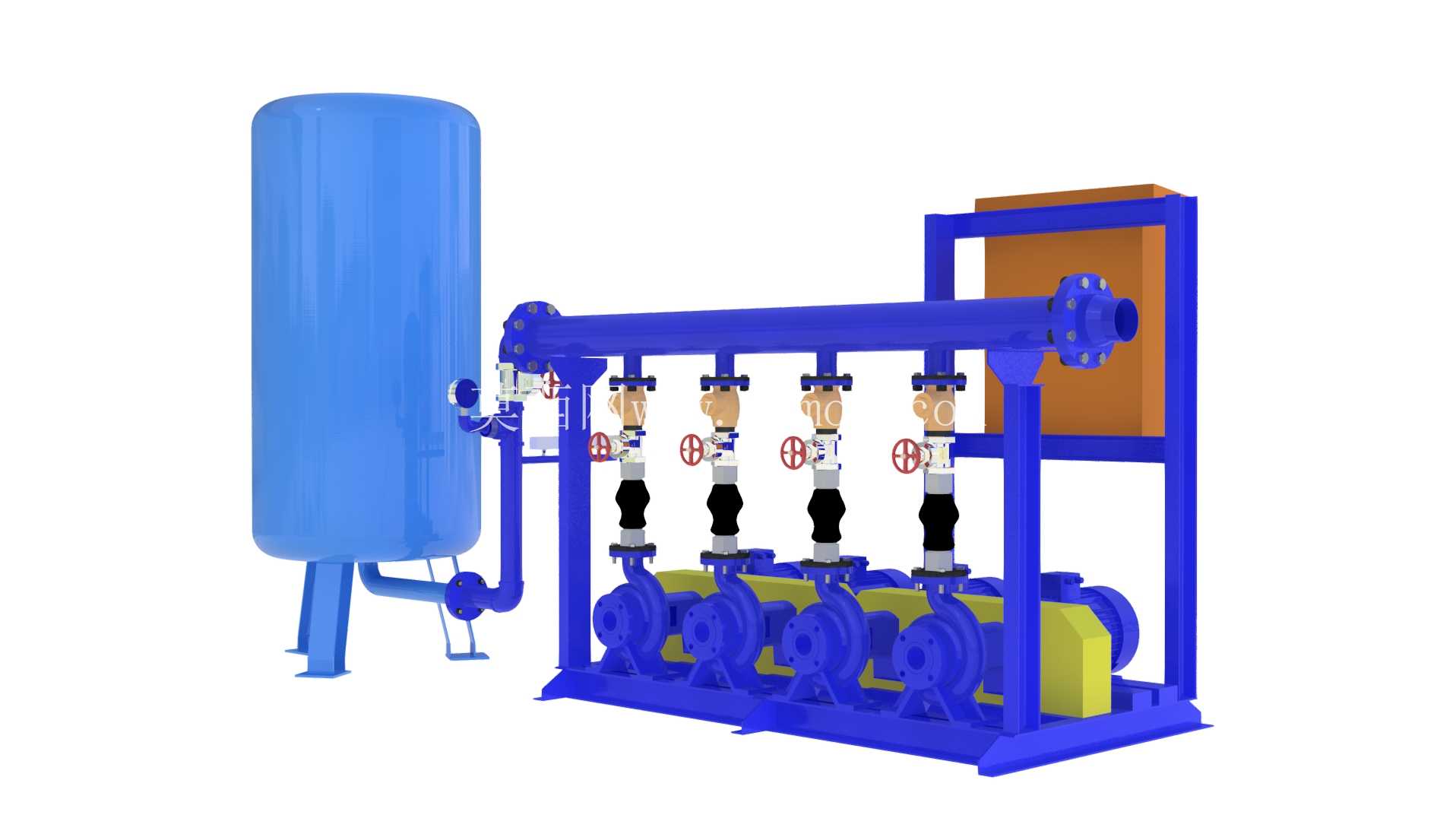

外形与安装边界方面，整体呈长条形撬装布局，气压罐为最高点，设计基础时需按罐体重心和满水重量校核地脚承载，底座四周留出抽出泵体、拆卸电机风罩和操作阀杆的空间。管路法兰位置要对齐建筑预埋管，进出口方向避免与桥架、风管冲突；气压罐附近应保留压力表、安全阀和充气阀的操作面。模型对泵壳、叶轮端盖、电机、联轴器护罩、管路法兰、阀门手轮、软接头、罐体支腿及电控箱均做了实体表达，可用于撬块布置校核、检修空间审查、管嘴受力分析前的装配参考，也能作为消防泵房成套设备选型沟通时的结构样例。
