撬装式柴油驱动消防供水机组结构设计

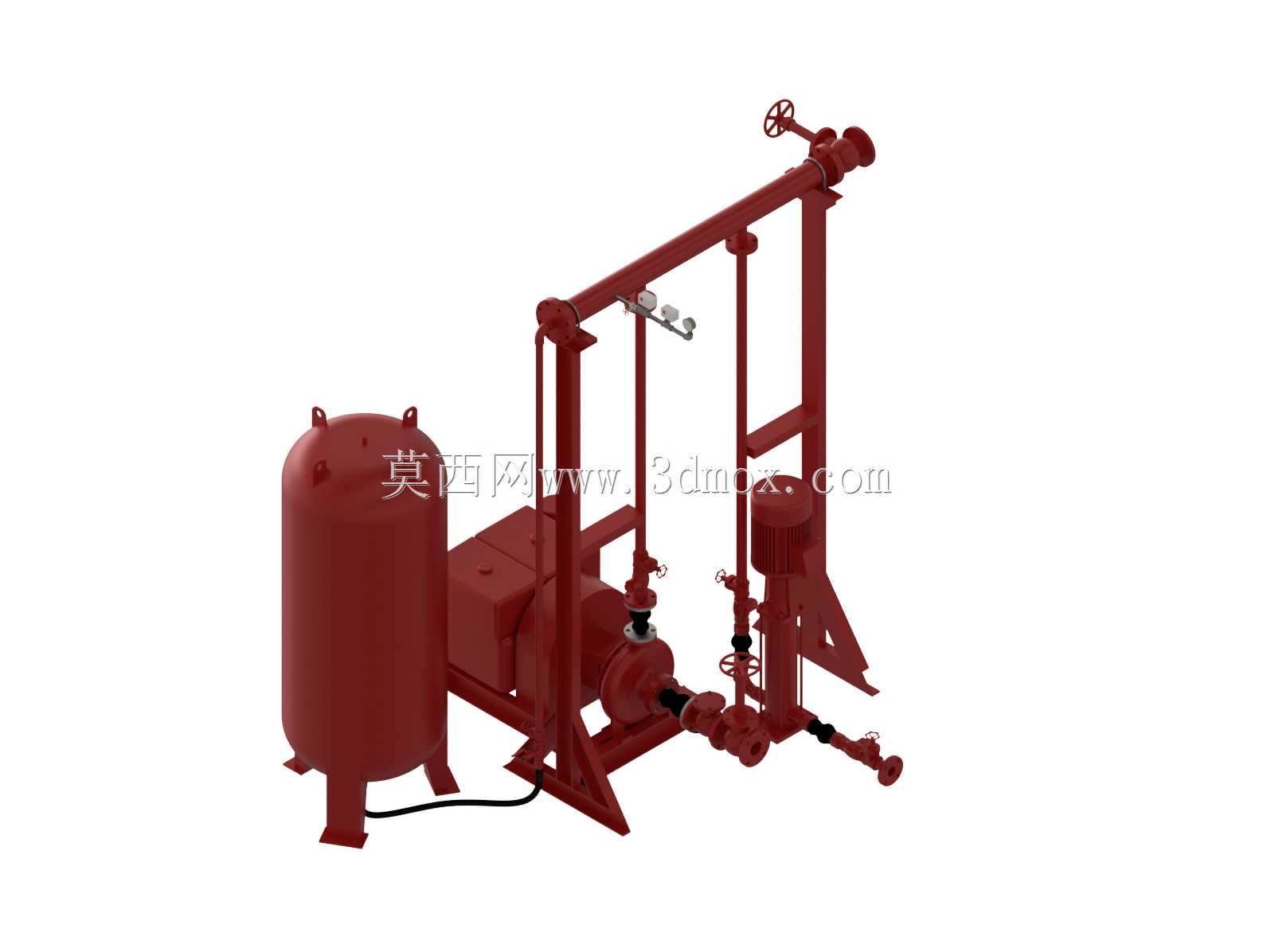

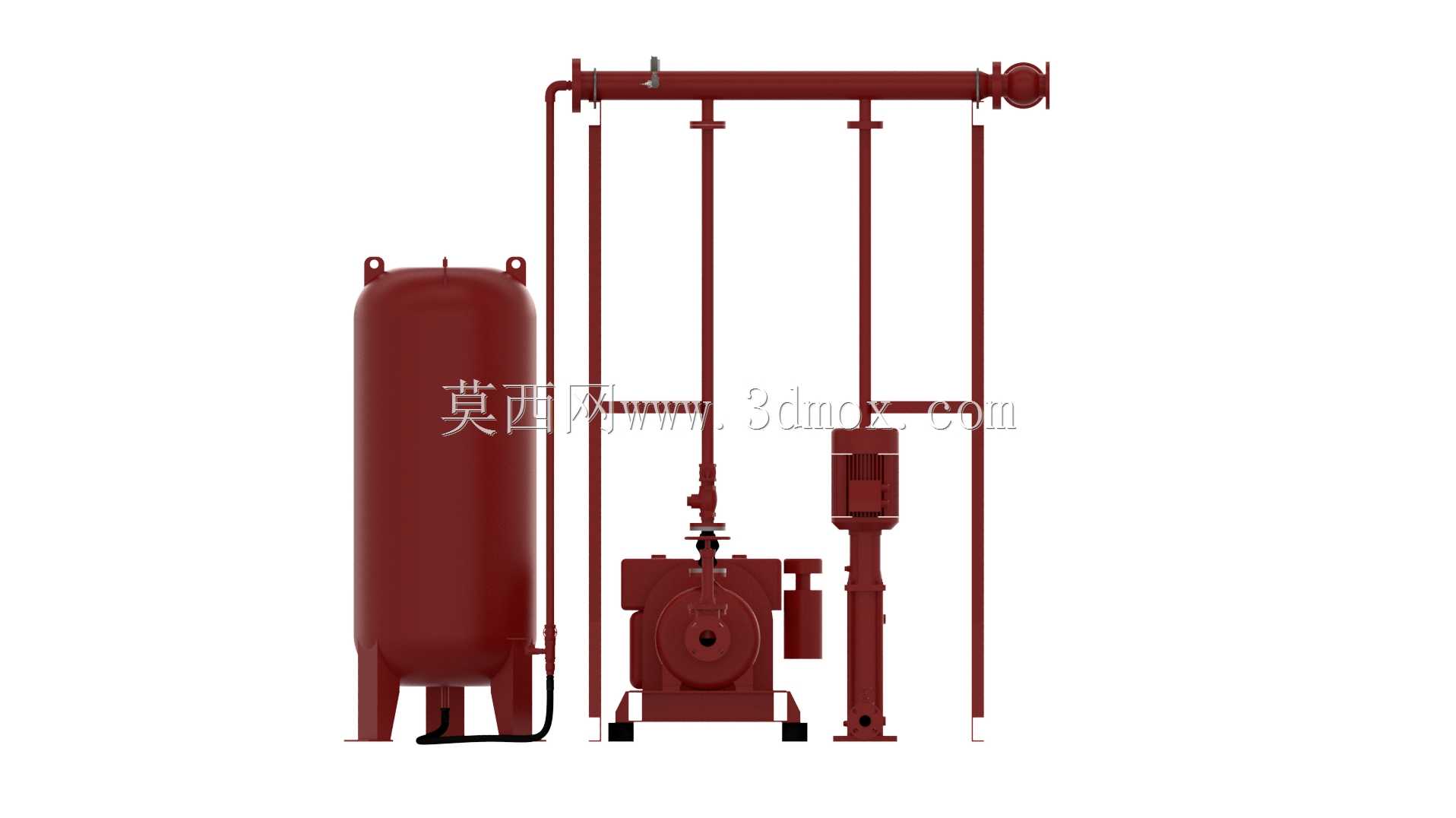

　　在工业厂区、仓储物流园区、偏远油气场站等市政供水管网覆盖不足、供电可靠性无法满足消防应急要求的场景中，柴油驱动的消防供水设备是核心的消防水系统动力源，这类设备不需要依赖外接市电，可在断电、火灾导致供电中断的极端工况下快速启动，为消防喷淋系统、消火栓系统、消防水炮提供稳定的高压水源，是场所消防安全保障的关键硬件。这套三维结构完整还原了撬装集成式柴油消防泵的全部实体结构，整套设备采用一体化撬座设计，所有功能部件全部集成在同一块焊接型钢底座上，不需要现场单独浇筑复杂的设备基础，仅需要平整硬化的地面即可完成就位，大幅降低现场安装的施工量与安装周期，也方便后期根据场站布局调整进行整体移位。从结构组成来看，整套设备包含立式承压储水罐、柴油动力机组、离心式消防水泵、进出口管路阀组、控制仪表组件、支撑钢架几个核心部分，其中左侧的立式承压罐为气压稳压罐，作用是维持消防管网的日常静压，避免水泵在非火灾状态下频繁启动，延长动力机组的使用寿命，罐体底部通过弯管与水泵出口管路连通，顶部设置有排气阀与压力检测接口，罐体支腿直接与撬座焊接固定，可承受设备运行过程中的振动载荷。

　　动力端采用柴油发动机直联离心泵的结构，发动机与水泵通过联轴器同轴连接，传动效率损失小，结构紧凑，水泵进出口均设置法兰连接接口，方便与现场消防管路对接，进口端配置闸阀与柔性接头，可吸收管路振动，避免运行过程中管路应力传递到泵体导致密封件损坏，出口端依次设置止回阀、闸阀、压力变送器接口，止回阀可防止停泵时管网高压水倒流冲击水泵叶轮，造成叶轮反转损坏部件。整套设备的管路系统采用红色消防标准涂装，所有管路支架均与撬座焊接为整体，管路最高处设置手动排气阀，最低点设置排污阀，方便后期设备维护时排空管路存水。顶部的操作平台设置有手动阀门操作手轮，巡检人员可站在平台上完成高位阀门的启闭操作，平台护栏采用圆钢焊接，满足高空操作的安全防护要求。

　　在设计这套结构时，需要重点校核撬座的整体刚度，因为柴油发动机运行过程中会产生持续的振动，如果底座刚度不足，会导致管路连接法兰松动、泵轴与发动机轴的同轴度偏移，长期运行会出现密封泄漏、轴承磨损过快的问题，因此撬座主框架采用槽钢焊接结构，在发动机、水泵、罐体的安装位置额外加焊加强筋板，降低整体形变。安装边界方面，整套设备就位时需要在撬座周边预留不小于800mm的操作检修空间，尤其是发动机端需要预留机油更换、滤芯更换的操作空间，进出口管路对接时需要保证法兰面平行度偏差不超过0.5mm，避免强行对接导致管路应力集中，设备顶部的最高操作点距离地面高度约2.2m，不需要额外设置过高的操作梯具，日常巡检即可完成常规检查。

　　设备的进出口管路中心高度与常规消防管路的安装标高匹配，可直接对接厂区室外消防环网，不需要额外加装变径弯头调整高度。从实际使用的角度来看，这类撬装式柴油消防泵相比分体安装的设备，所有管路连接、部件对位都在工厂预制完成，现场仅需要完成进出水管对接与燃油箱加注即可投入使用，避免了现场安装过程中出现的管路错接、同轴度调整不到位等问题，设备整体的可靠性更高。在结构建模过程中，所有转动部件的间隙、法兰连接的螺栓孔位、阀门的操作行程都按照实际产品的尺寸1:1还原，可直接用于安装布局模拟、管路碰撞检查，也可作为消防系统设计时的设备选型参考模型，帮助设计人员直观判断设备在消防水泵房内的布置合理性，核对检修通道宽度、管路走向是否存在干涉。
