污水处理DAF工艺溶气饱和容器结构

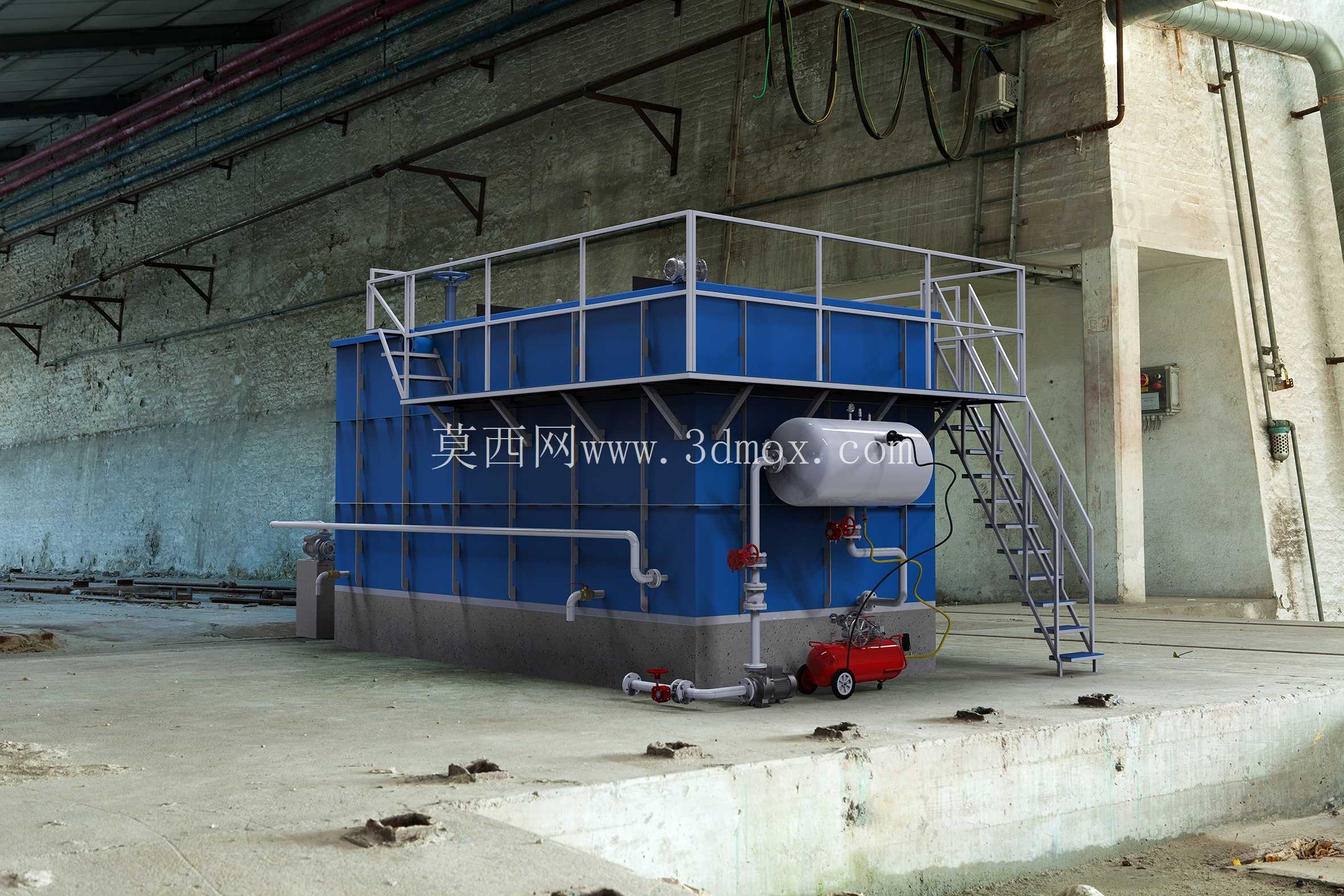

　　在市政污水处理厂、工业废水预处理工段的气浮处理单元中，这类饱和容器是DAF溶气气浮系统的核心承压组件，承担着将加压空气充分溶解于回流水、形成稳定溶气水的关键作用，其结构设计合理性直接决定气浮段的微气泡释放效果、悬浮物去除效率。从现场安装的实际工况来看，该设备采用方箱式承压主体结构，底部设置混凝土支墩承托，整体安装边界需预留侧边操作通道、顶部检修平台的布设空间，主体侧边配套的爬梯与顶部护栏直接集成在容器外壁，无需额外搭设独立检修架，减少现场安装的土建配合工作量。设备主体采用碳钢板焊接成型，内壁做防腐衬层处理以适配污水介质的腐蚀环境，外壁涂刷蓝色防腐面漆，底部设置15度倾斜的沉渣区，便于运行过程中沉积的杂质定期排空。

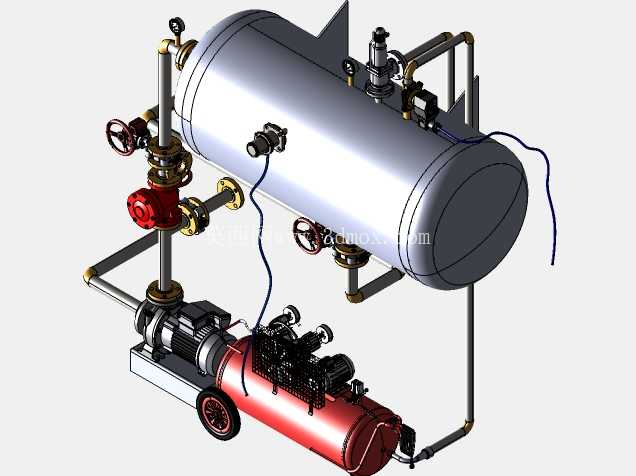

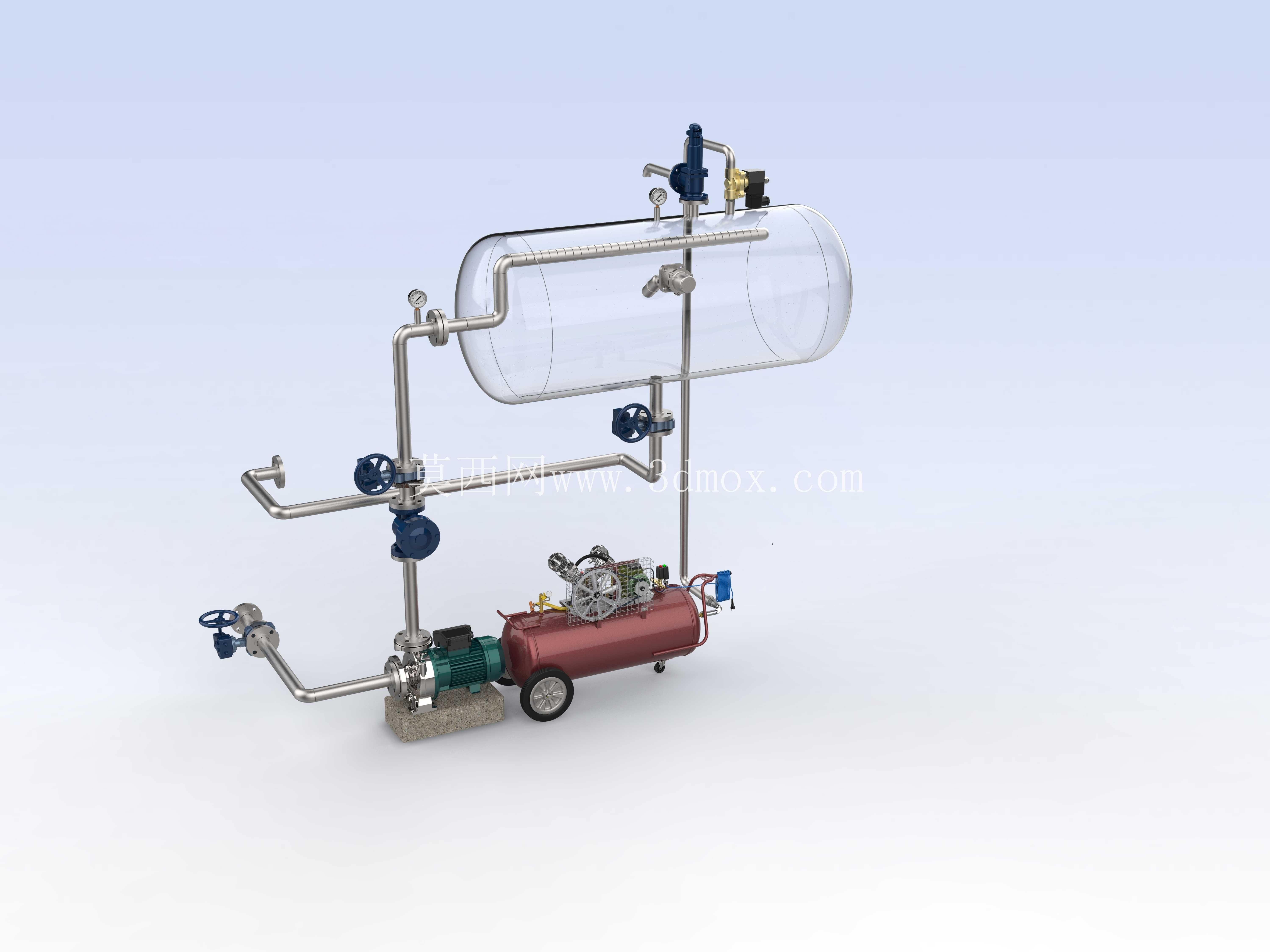

　　侧边挂载的卧式承压罐是溶气水的稳流缓冲区，加压泵将处理后的回流水与压缩空气同时泵入主体容器内部，通过内部布设的多层折流板、微孔释放组件延长气水接触路径，让空气在0.3-0.5MPa的工作压力下充分溶解于水中，避免出现气水短流、溶气饱和度不足的问题。设计阶段首先要核算容器的承压壁厚，根据最高工作压力、板材许用应力计算筒体与封头的钢板厚度，同时校核顶部护栏、爬梯的载荷，满足单人检修承重要求；内部折流板的间距设置经过流态模拟优化，既保证气水接触时间不低于3分钟，又避免流速过低导致容器体积过大、增加制造成本。

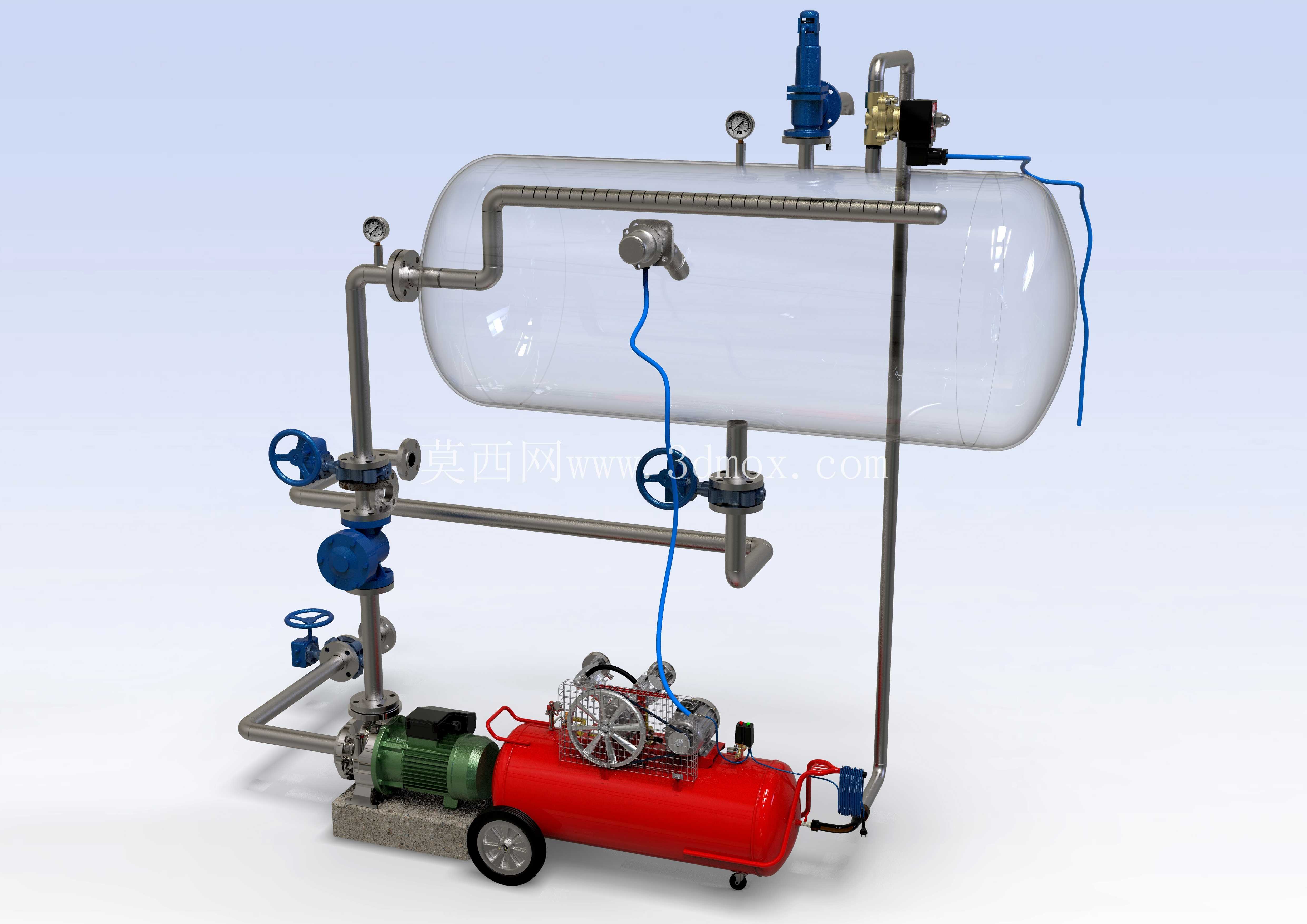

　　容器的外接管路接口分为进水口、进气口、溶气水出口、排污口、安全阀接口几个类别，进水口设置在容器下部，通过布水器均匀布水，进气口连接压缩空气管路，配套止回阀防止水倒灌入气路，溶气水出口设置在稳流罐侧部，输出的饱和溶气水通过减压释放阀送入气浮池接触区，瞬间析出的20-50微米微气泡会附着在悬浮物、油滴表面，带动杂质上浮实现固液分离。安装时需保证容器整体水平度偏差不超过千分之一，避免内部布水不均影响溶气效果，侧边配套的小型加压机组与容器通过硬管连接，管路设置减震喉减少运行振动传递，设备周边需预留1.2米以上的操作空间，满足阀门操作、日常巡检的空间需求。

　　不同于立式溶气罐的结构形式，这种方箱式饱和容器的容积利用率更高，相同处理规模下占地面积更小，顶部的平整平台可作为气浮系统的辅助操作面，用于周边阀门、仪表的检修操作。容器外壁设置的液位计、压力表接口直接与自控系统连接，可实时监控内部液位、压力参数，当压力超过设定阈值时安全阀自动起跳泄压，保障运行安全。在食品加工废水、含油废水、印染废水的预处理工段，这类饱和容器的溶气效果直接决定后续气浮单元的COD、油脂去除率，设计时需根据处理水量核算容器有效容积，保证溶气水的回流比控制在20%-30%区间，既满足气浮所需的微气泡量，又降低回流泵的运行能耗。内部的微孔释放组件采用可拆卸结构，无需整体开罐即可定期清理堵塞的孔隙，适配污水中杂质较多的工况，减少设备维护的停机时间。容器底部的排污口设置在沉渣区最低点，定期排污可避免沉积的污泥厌氧发酵影响出水水质，排污阀采用直通式结构，减少堵塞风险。爬梯的踏步采用防滑花纹钢板制作，护栏高度1.2米符合安全规范，所有焊接部位做煤油渗漏试验，保证承压状态下无渗漏问题。
