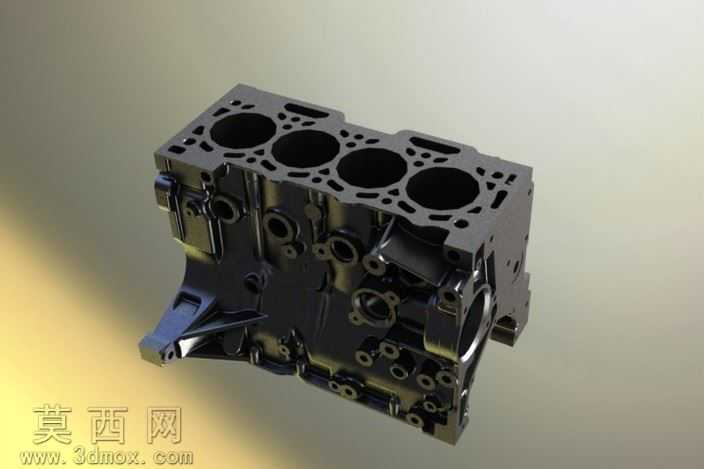

TU5JP4直列四缸发动机缸体三维结构

本作品为直列四缸发动机缸体的三维建模成果，建模过程严格遵循内燃机缸体的实际工程结构逻辑，以真实量产TU5JP4机型缸体为原型完成全细节还原。建模阶段首先梳理缸体的核心功能分区，依次完成气缸孔阵列、曲轴箱腔体、冷却水道空腔、润滑油道通路、附件安装凸台、主轴承座结构的分步搭建，所有结构的壁厚、过渡圆角、安装孔位的相对位置均参考真实工程参数设定，保证结构尺寸的合理性与装配适配性。建模过程中对缸体的复杂曲面过渡做了精细化处理，尤其是气缸体与曲轴箱衔接处的加强筋结构、缸体侧面的附件安装支座、缸盖结合面的螺栓孔阵列，均通过参数化特征建模实现，确保各特征的几何精度符合机械设计的公差要求。材质渲染阶段，针对铸铁缸体的材质特性，调整材质的金属度、粗糙度与反射参数，还原铸铁件经机加工后的表面质感，区分出毛坯铸造面的粗糙肌理与机加工安装面的平整光泽，同时通过环境光的分层布光，凸显缸体复杂的内部空腔结构与外部加强筋的立体层次，让缸体的厚重感与精密机械质感得到充分展现。设计思路上，优先保障缸体核心功能结构的完整性，既还原了直列四缸等缸径等缸心距的排布特征，也完整呈现了缸体上用于安装水泵、机油泵、正时机构、进排气侧附件的各类安装位，同时对冷却系统的环绕式水道、润滑系统的主油道分支结构做了可视化呈现，能够直观展现缸体作为内燃机核心承载部件的结构逻辑，清晰体现缸体如何为曲柄连杆机构、配气机构以及各类发动机附件提供可靠的安装基体，同时承担冷却、润滑介质的通路功能，完整还原了量产发动机缸体的工程设计细节。
