缸块三坐标测量用工装夹具结构设计

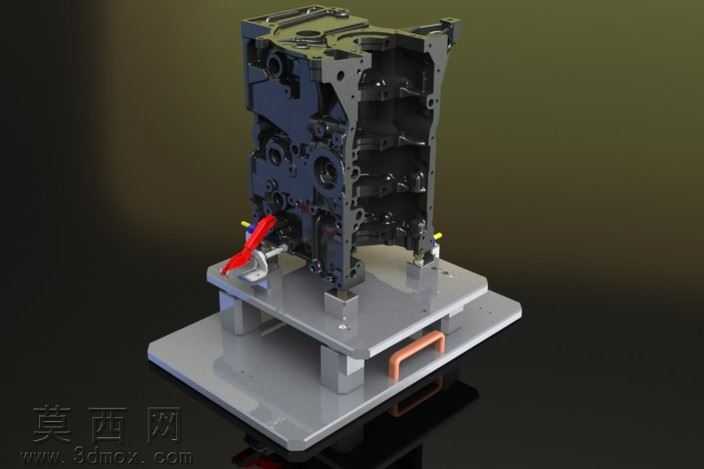

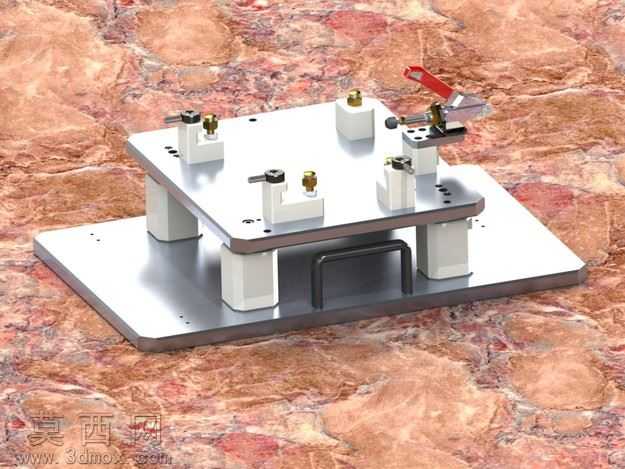

本作品为缸块三坐标测量专用工装夹具，整体采用分层式承载结构设计，通过三维建模软件完成全参数化结构搭建，建模过程中严格遵循三坐标测量的空间避让原则，确保测头在完成缸块全尺寸检测过程中不会与夹具结构发生干涉。模型渲染阶段采用金属材质写实表现，底层基座选用拉丝不锈钢材质，通过调整材质粗糙度、金属度参数还原金属板材的哑光质感，中层承载平台做硬质阳极氧化的铝合金材质表现，搭配白色工程塑料材质的等高支撑柱，各类定位压块、锁紧旋钮分别做发黑处理、黄铜材质的质感区分，手柄部位采用红色防滑橡胶材质，通过不同材质的视觉区分清晰展现夹具各部件的功能属性。结构设计上采用双层板叠加的承载方案，底层大尺寸不锈钢底板作为整体安装基准，保证夹具放置在三坐标工作台时的平面度与稳定性，中层铝合金平台通过四根等高支撑柱与底板连接，预留出充足的底部操作空间，方便搬运提手的安装与测头的低位探测。定位组件采用多点柔性定位设计，针对缸块的不同定位基准面，分别配置了固定式定位挡块、可调式锁紧压头、快速夹钳等多种定位元件，可实现缸块的快速装夹与精准定位，避免装夹变形影响测量精度。设计过程中充分考虑了工装的通用性与操作便捷性，所有锁紧元件均布置在平台外侧操作区域，操作人员无需探身即可完成全部装夹动作，平台表面预留的多组定位安装孔位，可适配不同规格尺寸的缸块类零件装夹需求，同时整体结构无多余突出部件，最大程度减少对三坐标测量光路、测头运动路径的遮挡，确保缸块各检测面均可被测头顺利触达，满足高精度尺寸检测的装夹要求。
