双法兰连接式流体流量校准电位器结构

在流体计量与过程控制领域，计量泵的输出流量精度直接决定了药剂投加、介质配比、定量输送等工序的最终质量，不少现场运维人员都遇到过泵体长期运行后，因柱塞磨损、单向阀密封老化、管路压损波动导致的实际输出流量与设定值偏差超标的问题，这类偏差如果不能及时校准，轻则造成原料浪费、工艺参数不达标，重则引发生产安全隐患，而本次呈现的校准电位器，正是配套计量泵做流量闭环校准的核心传感部件。

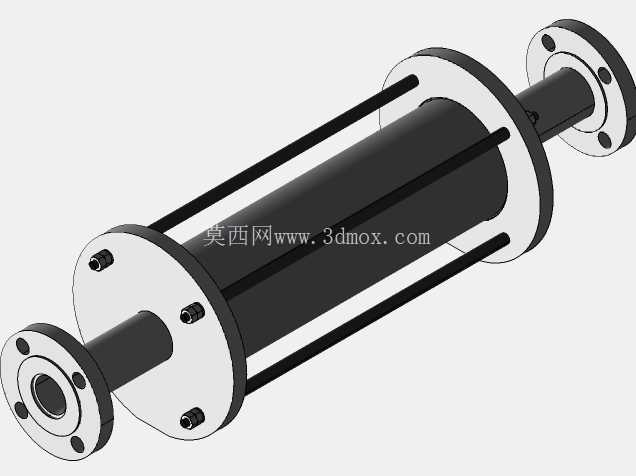

从结构设计逻辑来看，这款部件采用了对称双法兰的安装布局，两端的法兰盘均预留了四个均布的螺栓安装孔，适配工业现场常见的DN15-DN25口径管路对接需求，安装时无需额外做转接工装，直接通过螺栓与计量泵出口端、下游采样管路端的法兰盘锁紧即可，法兰端面预留了密封槽安装位，可适配O型圈或者平垫片密封，能承受最高1.6MPa的管路工作压力，满足常规水处理、精细化工、食品配料场景的管路压力要求。主体的筒状外壳采用了四根对称分布的拉杆做轴向锁紧，将两端的法兰端盖与中间的筒体牢牢固定，这种拉杆式结构相比整体焊接筒体，优势在于后期拆解维护时无需切割筒体，只需要松开两端拉杆的锁紧螺母，就能抽出内部的电位器传感芯体，做零点校准或者磨损件更换，大幅降低现场维护的工作量。

实际使用过程中，流体从一端法兰进入筒体内部的导流腔，会推动腔体内的计量涡轮或者感应磁环做轴向位移，位移量通过芯部的传动杆传递到高精度电位器的滑动端，将流体的实时流量转化为线性变化的电阻信号，再传输给计量泵的控制单元，控制单元会将实时反馈的流量值与设定值做比对，自动调整泵的冲程长度或者运行频率，实现流量的闭环校准，相比传统的人工采样称重校准方式，这种在线式校准电位器可以实现实时动态校准，不需要停机中断生产流程，校准精度可以控制在±1%FS以内，完全满足多数工业计量场景的精度要求。

在建模细节处理上，这款结构充分考虑了实际加工的工艺可行性：两端法兰盘的安装孔做了沉头设计，锁紧螺栓安装后螺栓头不会突出法兰端面，避免安装时与对接法兰产生干涉；传动杆与端盖的配合位置预留了密封件安装槽，可适配格莱圈或者骨架油封做动密封，防止流体从传动杆位置渗漏；筒体上的拉杆安装孔做了同轴度公差约束，避免装配时拉杆出现别劲导致端盖密封不严的问题；电位器芯体的安装位做了定位凸台，装配时不需要反复调整位置就能保证芯体与传动杆的同轴度，减少装配误差带来的测量偏差。

从安装边界来看，这款部件的整体轴向长度控制在220mm以内，最大外径不超过80mm，在管路布局时只需要预留出两端法兰的螺栓操作空间即可，不需要占用太大的安装位置，既可以水平安装在水平管路上，也可以垂直安装在竖直管路上，安装时只需要保证流体流向与部件上标注的流向一致，就能保证测量精度，不会因为安装角度问题产生额外的测量误差。另外筒体外侧没有突出的尖锐结构，现场布线时可以顺着筒体拉杆的间隙固定信号线缆，避免线缆被管路周边的部件刮破，提升现场使用的可靠性。

不少设计人员在做计量泵配套校准部件选型时，容易忽略电位器的线性行程与管路流量范围的匹配性，这款结构在设计时将电位器的有效行程设置为0-30mm，对应流量范围0-50L/h，刚好匹配小流量计量泵的常用流量区间，同时在传动杆位置设置了行程限位结构，当流量超过量程上限时，限位结构会挡住传动杆的位移，避免大流量冲击导致电位器滑动端超行程损坏，提升部件的抗过载能力。端盖位置还预留了信号线缆的出线孔，配备了防水格兰头，能适应潮湿、有轻微溅水的安装场景，比如水处理加药间、日化配料车间这类现场环境，不需要额外做防护外壳就能直接安装使用。
