流体输送用90度法兰连接弯管结构

在工业流体输送系统的管路布局中，受安装空间、设备接口朝向、管路走向规划的限制，经常需要对管路进行90度方向的转向衔接，法兰式90度弯头就是这类场景下应用极为广泛的管路连接件。不同于焊接式弯头需要现场施焊、对安装工人焊接技能要求高、后期拆改不便的特点，法兰连接结构的弯头两端自带标准法兰盘，盘面上均匀分布螺栓过孔，安装时只需在两端法兰对接面加装密封垫片，再穿入配套螺栓按对角顺序拧紧至规定扭矩，即可完成管路的密封连接，全程无需动火作业，在易燃易爆的化工生产车间、对洁净度有要求的医药生产管路、高层建筑的给排水竖井等不允许现场施焊的场景下，这类法兰弯头的适配性远高于焊接类管件。

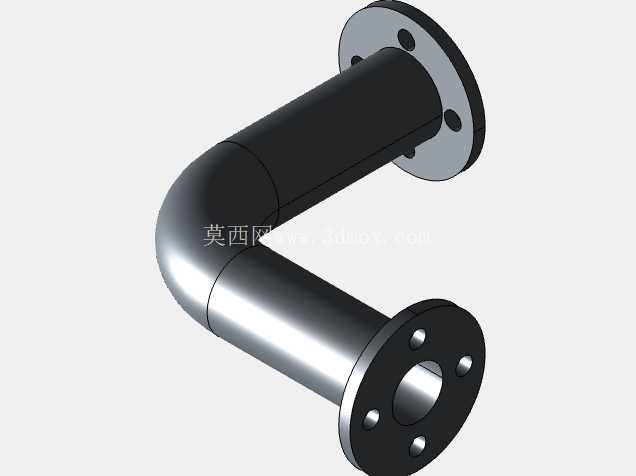

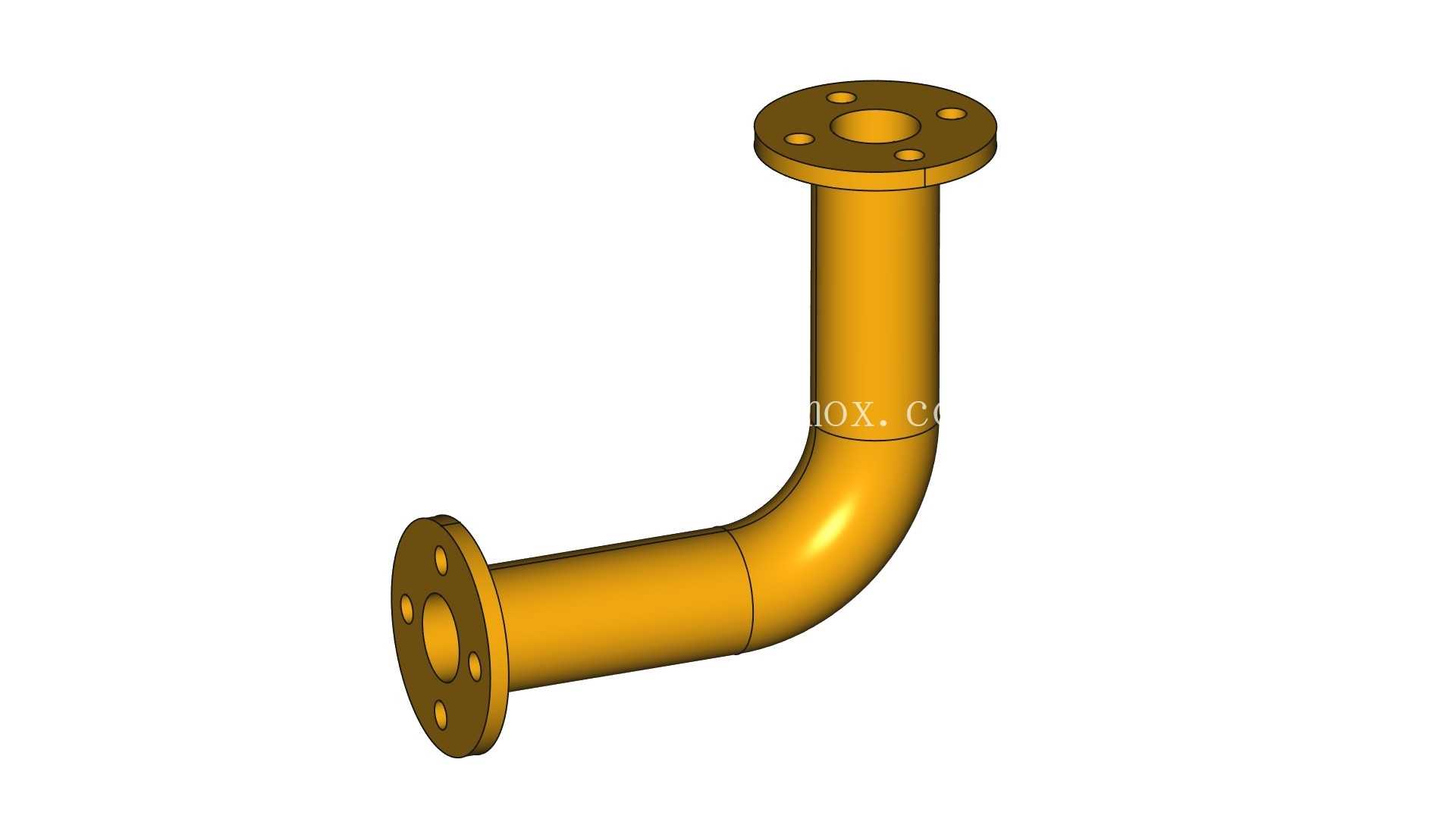

从结构设计逻辑来看，这款弯头的弯曲段采用了大曲率平滑过渡的圆弧结构，而非直角弯折结构，核心考量是降低流体在转向过程中的局部阻力损失。流体在管路内流动时，若遇到直角弯折的流道，会在弯折处的内侧形成涡流区，不仅会大幅提升管路的沿程压力损失，导致输送泵的扬程损耗增加，长期运行时涡流携带的流体杂质还会持续冲刷弯管内壁，造成局部壁厚减薄，缩短管件的使用寿命。而平滑圆弧过渡的流道可以引导流体顺着管壁完成流向切换，最大程度压缩涡流区的范围，既降低了输送过程的能耗，也减少了流体对管壁的冲蚀磨损，提升管件的长期运行可靠性。

两端的法兰盘采用等径设计，法兰盘的密封面为突面结构，适配市面上常用的橡胶石棉垫片、金属缠绕垫片等多种密封件，可根据输送介质的腐蚀性、工作温度、压力等级灵活选择密封材质。法兰盘上的螺栓孔采用跨中布置方式，即螺栓孔的中心连线与弯头的两个轴线所在平面呈45度夹角，这种布置方式可以避免螺栓安装时与相邻管路的支吊架、保温层产生干涉，同时也能让法兰对接面的压紧力分布更均匀，降低局部密封不严导致介质泄漏的概率。

从安装边界来看，这款弯头的两个接口端面分别位于互相垂直的两个平面上，安装前需要提前核对两端对接法兰的螺栓孔数量、孔中心距、法兰公称直径是否匹配，避免出现螺栓无法穿入的问题。安装时要注意弯头的承重限制，由于法兰连接的管件自身重量全部由两端的法兰螺栓承担，当管路公称直径超过DN100时，需要在弯头附近的直管段加装管路支吊架，不能让弯头长期承受额外的管路轴向拉力与振动载荷，否则容易导致法兰密封面受力不均出现泄漏，严重时甚至会造成螺栓断裂引发管路事故。

在实际工况适配方面，这款弯头可用于常温清水输送的给排水系统、低压蒸汽输送的暖通空调管路、无强腐蚀性的化工介质输送管路，若应用于有腐蚀介质的场景，可根据需求更换对应材质的坯料加工，比如304不锈钢材质可适配弱酸弱碱介质，镀锌碳钢材质可适配普通给排水场景，铸钢材质可适配中低压蒸汽管路。建模过程中，弯曲段的壁厚保持与两端直管段一致，避免因壁厚突变产生应力集中点，法兰盘与直管段的衔接位置做了圆角过渡处理，消除焊接或铸造过程中容易出现的应力集中缺陷，提升管件的承压能力。

在管路布局设计时，选用这款法兰弯头可以大幅缩短管路安装的工期，后期管路维护需要拆改时，只需松开两端的法兰螺栓即可拆下弯头，无需切割管路，维护成本远低于焊接式管路。同时法兰连接的结构密封性能可靠，只要按照规范要求安装垫片、拧紧螺栓，在公称压力范围内基本不会出现跑冒滴漏的问题，非常适合对管路可靠性要求较高的连续生产场景，比如化工生产装置的工艺管路、中央空调的冷冻水循环管路、市政供水的主干线转向节点等。
