蒸汽发生器锅炉炉膛管膜壁结构

在电站锅炉、工业蒸汽供应系统的核心换热区段，管膜壁是构成炉膛密闭围护结构同时承担辐射换热功能的核心部件，这套结构的三维建模完全贴合蒸汽发生器炉膛的实际包覆逻辑，没有做简化的示意性处理。从实际工程应用场景来看，这类管膜壁主要包裹在蒸发器段的炉膛外侧，直接接触炉膛内燃料燃烧产生的高温辐射热，一方面要把热量快速传递给管内流动的工质，完成水到饱和蒸汽的初步相变过程，另一方面要阻断炉膛内的高温烟气外溢，形成密闭的燃烧空间，同时承担炉墙的结构支撑作用，替代传统重型耐火砖炉墙，大幅降低锅炉整体的钢结构承重负荷。

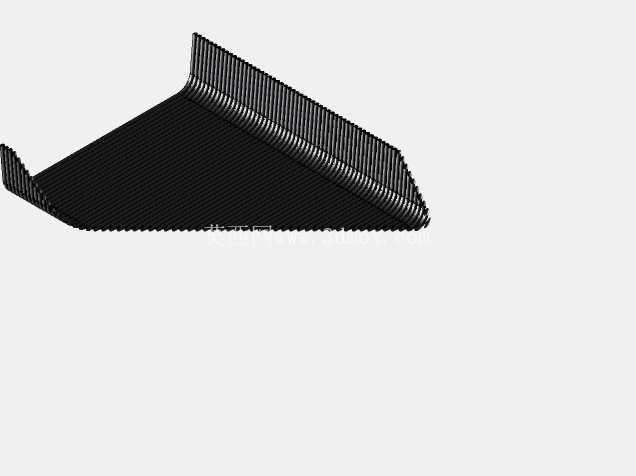

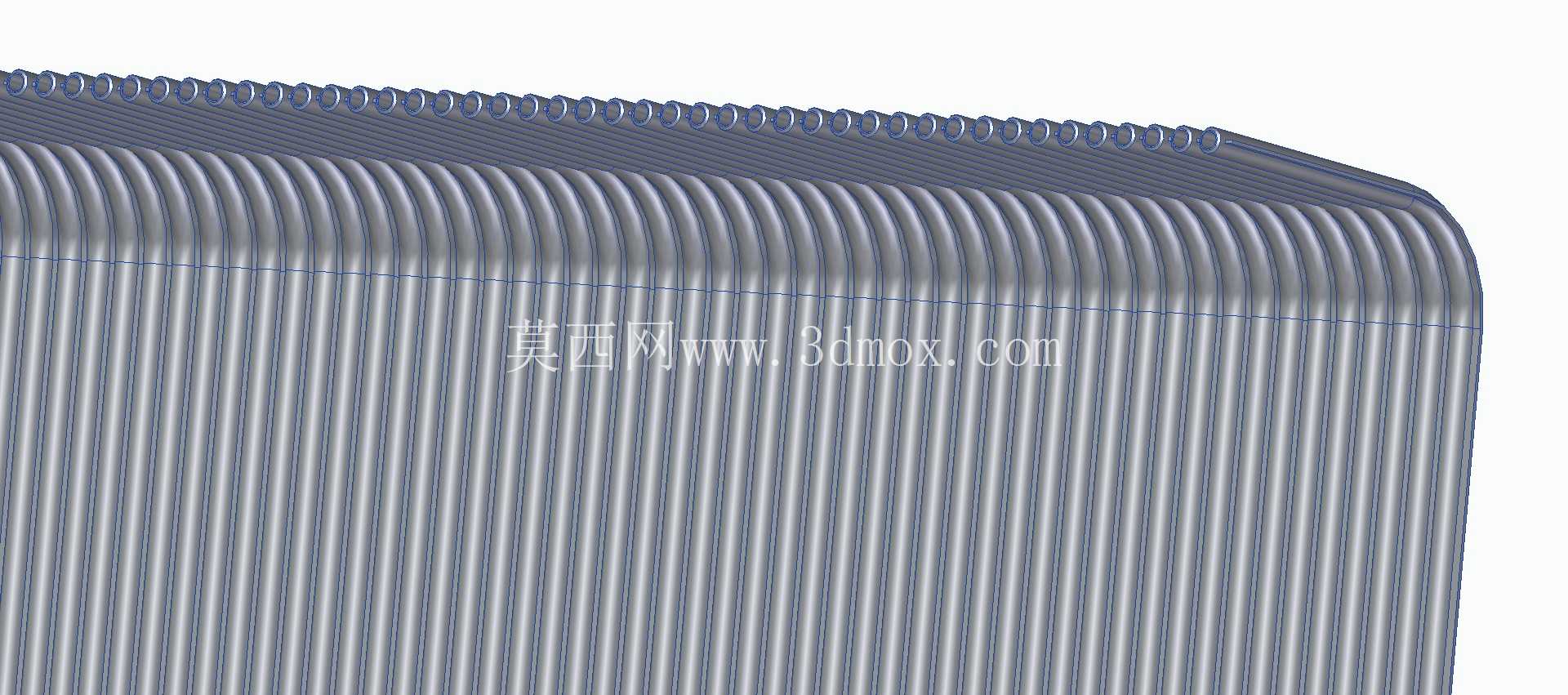

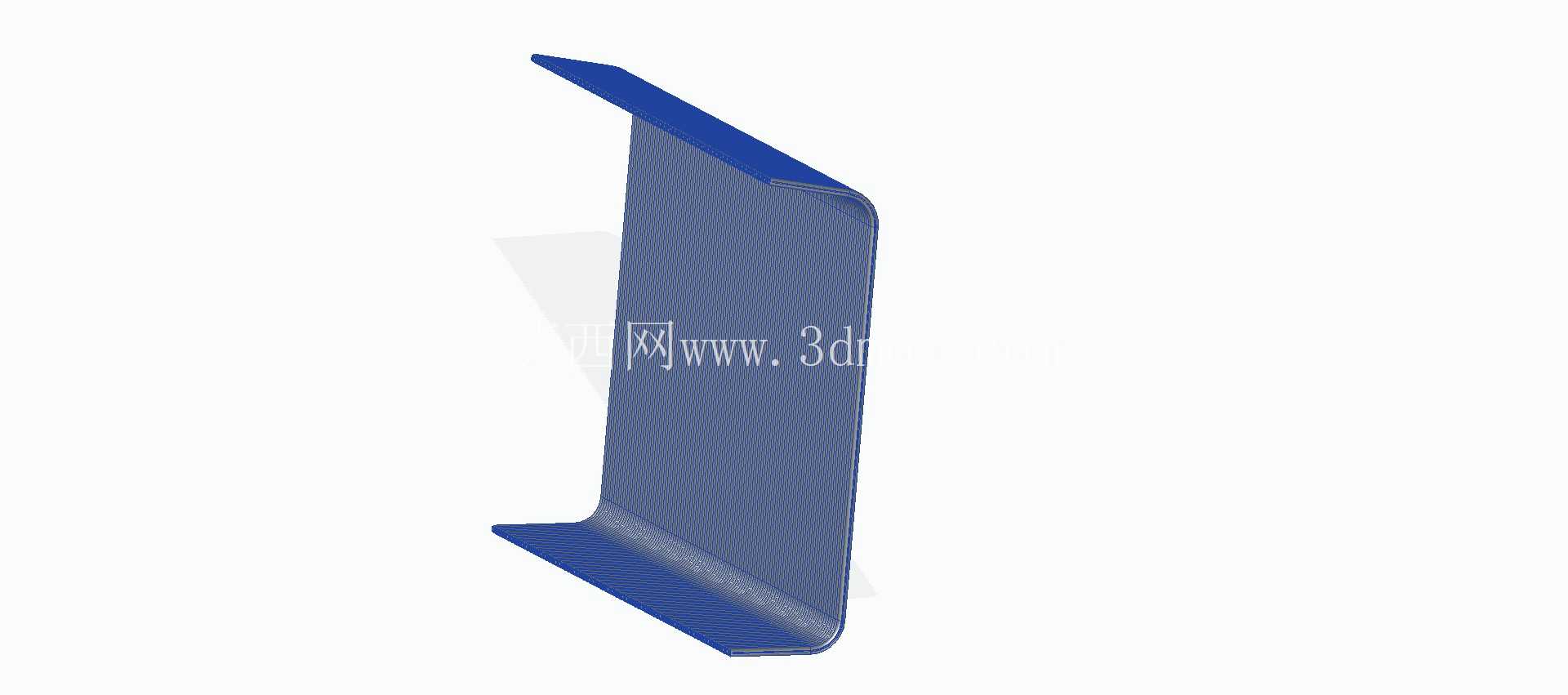

从结构设计思路来看，这套管膜壁采用的是光管加扁钢焊接的膜式壁结构，相邻的平行换热管之间用等厚度的扁钢满焊连接，形成完全密封的连续壁面，建模过程中严格还原了管排的节距参数，每根换热管的中心距保持一致，扁钢的宽度和管壁厚度匹配实际焊接工艺要求，既保证焊接后整体结构的平面度，也避免管间距过大导致的扁钢过热烧损问题。考虑到炉膛不同区域的热负荷差异，建模时也保留了管段的曲率过渡特征，在炉膛的折角位置，管排做了平滑的圆弧弯折，没有采用直角拼接的结构，避免角部位置出现热应力集中，同时减少烟气在折角处的涡流积灰问题。

从安装边界的尺寸逻辑来看，这套管膜壁的整体外形完全匹配对应蒸发量蒸汽发生器的炉膛截面尺寸，管排的长度方向顺着炉膛的高度方向布置，上端对接蒸发器的上集箱，下端对接下集箱，每根换热管的两端都预留了和集箱焊接的管端余量，建模时没有截断管段的连接端，方便后续做整体管路的装配校验。管膜壁的整体厚度控制在合理范围内，换热管的外径和壁厚选取符合中压蒸汽锅炉的参数要求，扁钢的厚度和管壁厚度保持适配，焊接后的整体壁面平面度误差控制在工程允许的范围内，避免现场安装时出现和相邻壁段拼接错边的问题。另外在结构的密封性能设计上，相邻管和扁钢之间的焊缝是连续满焊结构，建模时还原了焊缝的填充形态，没有留拼接缝隙，保证炉膛运行时处于负压状态也不会出现烟气泄漏的问题，同时减少炉膛的漏风系数，降低锅炉的排烟热损失，提升整体热效率。

从实际运行的功能特性来看，这种膜式壁结构相比传统的光管外露炉墙，首先是密封性能优异，能大幅降低炉膛的漏风率，减少引风机的运行负荷；其次是整体的蓄热能力更低，锅炉启停过程中壁面的温升和温降速度更快，能缩短启停时间，减少启停过程中的燃料消耗；另外壁面的外侧可以直接敷设保温层，不需要额外砌筑重型耐火砖，整体重量能降低百分之五十左右，大幅减少锅炉钢架的钢材用量，降低整体设备的制造成本。建模过程中也考虑了热膨胀的补偿逻辑，管排的长度方向预留了热膨胀的位移空间，壁面的弯折段也能吸收部分横向的热膨胀量，避免运行过程中因为热胀冷缩出现焊缝拉裂的问题。在实际的设备选型和结构设计过程中，这类管膜壁的管排节距、管径、壁厚参数都需要和锅炉的额定蒸发量、蒸汽压力、燃料类型匹配，比如燃用高灰分煤种的锅炉，管排节距会适当放大，避免积灰搭桥影响换热，而燃用气体燃料的锅炉，管排节距可以适当缩小，提升辐射换热的面积占比。这套三维模型完整还原了管膜壁的连续排管、扁钢连接、折角过渡的全部结构细节，没有做简化的面片处理，每根换热管的内部流道也保持贯通，既可以用于锅炉整体的装配干涉校验，也可以用于后续的换热仿真、应力分析的前处理模型，帮助设计人员快速完成炉膛段的结构匹配，减少重复建模的工作量。在现场安装环节，这类管膜壁一般是在工厂预制成为成排的管屏，运输到现场之后再进行管屏之间的拼接焊接，模型里的管段端部结构也匹配现场拼接的坡口形式，方便施工人员对照模型确认焊接位置和安装顺序，避免现场安装时出现管段错接、拼接间隙超标的问题。
