撬装式牛奶原料接收处理集成装置

这套集成式流体处理装置，主要应用于中小型乳品加工厂的原料乳接收工段，也可适配牧场收乳点的前端预处理环节，承担原料奶从运输罐车到生产储料罐之间的转接、初步过滤、稳压输送功能。整套设备采用撬装式框架结构设计，所有功能部件均集成在统一的型材焊接机架上，现场安装时仅需对接进料、出料管路以及供电线路即可投入使用，大幅缩减现场施工的周期与安装调试成本，对于需要频繁调整工位或者临时增设收乳点位的生产场景适配性极强。

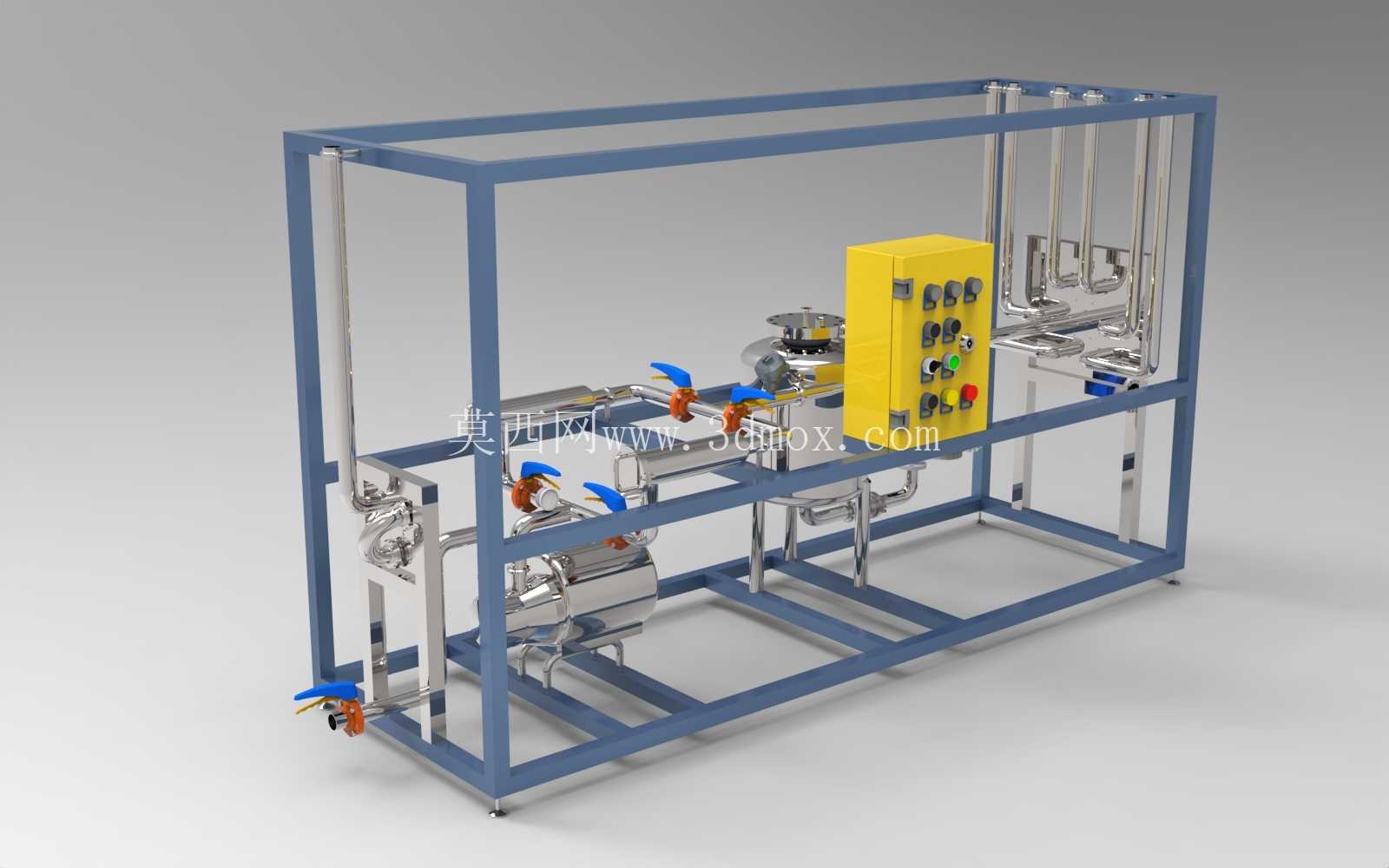

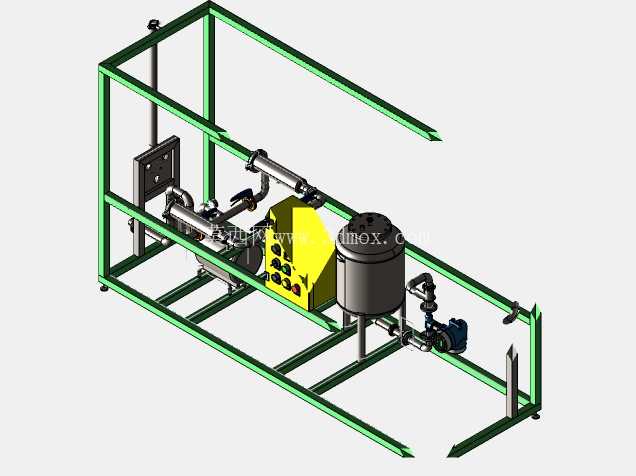

从结构布局来看，机架采用矩形钢管拼焊成型，整体框架做了圆角过渡处理，避免清洁过程中出现卫生死角，框架底部预留了可调式支撑脚，可适应厂区地面不平整的安装工况，调节范围覆盖正负三十毫米，安装时无需额外预制复杂的设备基础。机架左侧预留了进料接口的安装位，接口高度匹配常规乳罐车的出料口高度，操作人员站在地面即可完成快装接头的对接操作，无需登高作业。进料管路沿机架上层横梁排布，依次接入过滤单元、流量监测部件后接入中间储料罐，储料罐采用立式支脚安装在机架中部平台，罐体容积适配单次收乳的常规批次量，罐体顶部设置了人孔与呼吸阀，底部采用锥底结构设计，排料无残留，完全符合食品接触设备的卫生设计要求。

储料罐旁侧集成了输送泵组与控制电箱，泵组采用卫生级离心泵，过流部件抛光精度满足乳品生产的卫生要求，泵体进出口均采用软连接与管路对接，减少运行过程中的振动传递到机架整体结构上。控制电箱采用倾斜式安装在机架侧方，操作面板高度适配站立操作的人体工学尺寸，面板上集成了泵组启停、状态指示、急停按钮，所有接线均沿机架内侧的走线槽排布，外部无裸露线缆，既满足车间的安全规范，也便于日常清洁维护。管路系统全部采用卫生级快装接头连接，所有管路弯头均采用大曲率半径的卫生级弯头，减少物料输送过程中的阻力，同时避免管路内残留物料滋生细菌，管路排布沿机架框架走向，每间隔一定距离设置管卡固定，避免设备运输或者运行过程中管路出现移位。

设计过程中重点考量了乳品生产的卫生要求与操作便利性，所有与物料接触的部件均采用易拆卸的连接结构，日常生产结束后可快速拆解进行CIP清洗，无需复杂的工具辅助。机架整体的宽度控制在常规车间通道的通行宽度范围内，设备转运时可直接通过手动液压叉车搬运，无需额外的吊装设备。设备的进料端预留了扩展接口，可根据生产需求加装冷却单元或者计量模块，无需对整体框架做大规模改动。在安装边界上，设备四周预留了不小于六百毫米的操作维护空间，侧方电箱的开门空间完全满足电气检修的操作需求，顶部管路最高点距离地面的高度适配常规车间的层高，不会出现与车间管线干涉的问题。

整套装置的结构设计充分平衡了集成度与维护便利性，没有为了压缩整体尺寸而牺牲部件的操作空间，比如过滤器的安装位置预留了足够的滤芯更换空间，泵组的位置也预留了检修密封件的操作间隙，日常维护时不需要拆除周边其他部件即可完成常规维保操作。框架的受力经过校核，满载状态下机架的变形量控制在允许范围内，不会因为长期承重出现焊缝开裂或者管路错位的问题。针对乳品生产过程中可能出现的滴漏情况，机架底部可根据需求加装接水盘，将清洗或者运行过程中产生的废水集中引导到厂区排水系统，保持生产现场的整洁。
