快开式圆形高压灭菌腔体结构设计

该结构为快开式圆形高压灭菌腔体，广泛应用于医疗卫生、食品加工、生物实验、制药生产等场景，可通过密闭腔体内的高温高压饱和蒸汽，完成对器械、耗材、包装物料、实验器具的灭菌处理，能彻底灭杀包括细菌芽孢在内的各类微生物，满足无菌作业的核心需求，是基层医疗机构、食品检测实验室、中小型制药车间常用的灭菌作业核心承载结构。

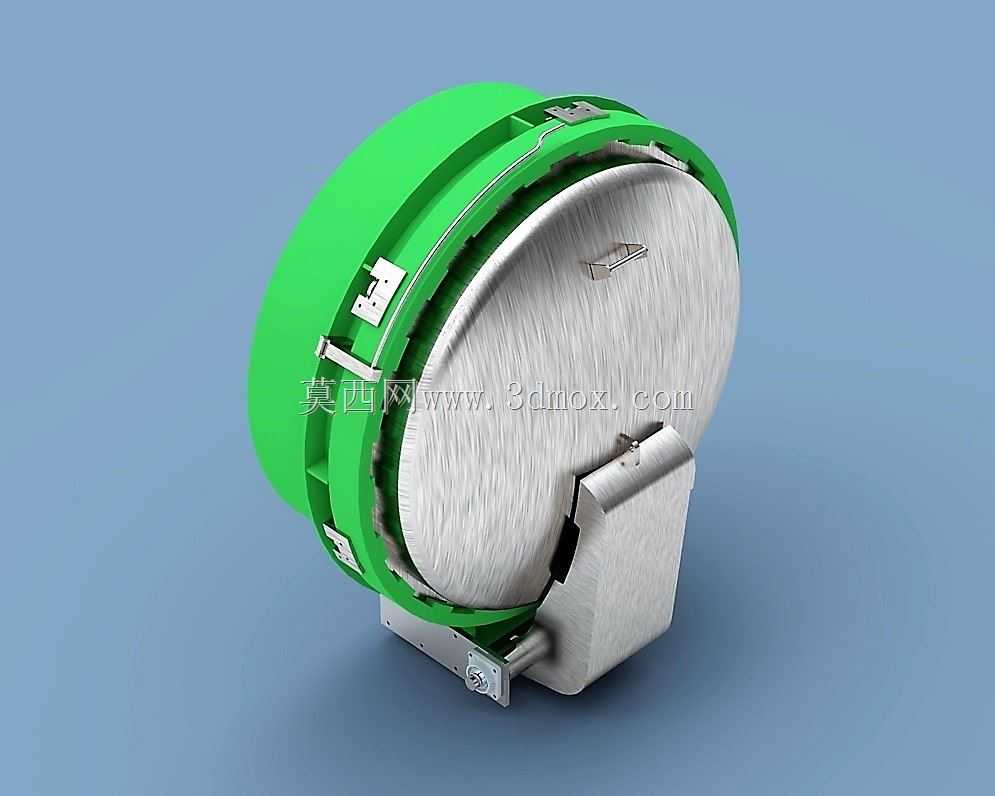

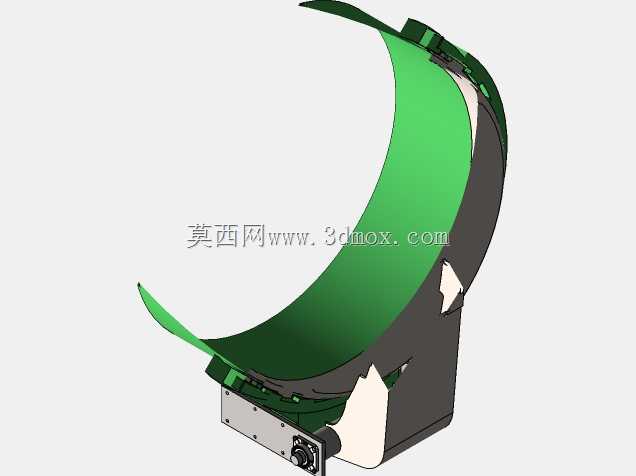

从功能特性来看，该结构采用卧式圆形腔体布局，相比立式同容积设备拥有更低的进料高度，操作人员无需抬升重物即可完成待灭菌物料的装卸，大幅降低长时间作业的劳动强度。快开式门体采用周向分布的卡扣式锁紧结构，无需转动厚重的门盖即可完成锁紧与解锁操作，配合门体与腔体之间的耐温耐压密封胶圈，可在0.1-0.2MPa的工作压力下保持稳定密封，不会出现蒸汽泄漏问题；门体下方设置的支撑铰链结构可承担门体全部重量，开关过程顺滑无卡顿，同时配套安全联锁的安装位，可实现腔体内压力未完全释放时门体无法解锁的安全防护，避免误操作带来的高压蒸汽喷溅风险。腔体外侧的绿色包覆层为保温层安装位，可填充硅酸铝保温材料减少作业过程中的热量损耗，降低设备外壁温度避免操作人员烫伤，同时提升升温效率减少灭菌前的预热等待时长。

设计过程中优先考虑了承压结构的应力分布合理性，圆形腔体的曲面结构可让内部压力均匀分散到腔壁各处，相比方形腔体拥有更优的承压性能，在同等壁厚条件下可承受更高的工作压力，同时减少应力集中带来的结构疲劳风险。周向布置的锁紧卡扣对应腔体法兰的加强位置，锁紧力可均匀传递到整个密封面，避免局部压力过大导致胶圈过早磨损或是密封失效。底部的支撑支座采用一体化折弯结构，可将腔体整体重量均匀传递到安装基础上，同时预留了蒸汽管路、冷凝水排放管路、压力检测元件的安装接口位置，无需额外焊接支架即可完成配套管路的装配。

从安装边界来看，该结构整体为卧式布局，安装时需在门体开启侧预留不小于门体直径的操作空间，满足门体完全开启后的物料装卸需求；底部支座的安装孔位采用标准化间距设计，可直接固定在混凝土基础或是钢制设备机架上，整体重心偏低，运行过程中不会因为内部物料摆放偏移出现晃动问题。腔体的进料开口尺寸可满足常规尺寸的灭菌篮筐进出，适配市面上主流的标准灭菌载具，无需定制专用装载配件即可直接投入使用。
