工业接线盒式铠装温度检测探头结构

　　这款铠装温度检测结构，是工业现场接触式测温场景里的常用部件，日常在化工反应釜测温口、工业炉窑壁面测点、管道流体温度采集、电机绕组温升检测这类场景里，都能见到同结构产品的应用。它的核心作用是把被测点位的温度信号通过热电效应转换为可传输的电信号，再通过接线端连接到二次仪表或者PLC采集模块，实现温度的实时监测、超限报警或者闭环控制。

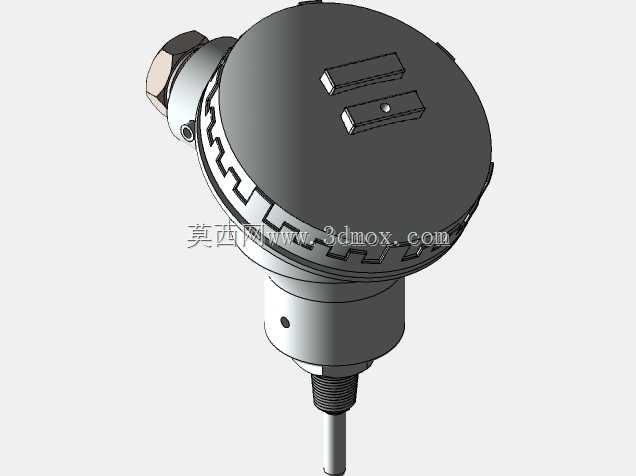

　　从结构设计来看，头部的圆形接线盒采用了压铸铝壳体做主体，表面做了喷塑处理，侧面预留的防水格兰头是线缆进出的通道，这种结构设计能满足户外、多粉尘、轻度喷淋的工业现场防护需求，避免接线端子积灰、受潮引发的接触不良或者信号干扰问题。接线盒盖和盒体之间做了迷宫式的密封咬合结构，相比普通平面密封，这种结构能延长水汽、粉尘进入腔体的路径，配合内置的密封胶圈，能达到IP65左右的防护等级，适配多数常规工业现场的安装环境。盒体内部预留了足够的接线空间，可容纳热电偶补偿导线的接线端子，同时也能预留出冷端补偿元件的安装位置，方便现场接线时做冷端温度补偿，降低测温误差。

　　接线盒下方的过渡连接段做了缩径结构，侧面预留的固定小孔是用于壳体接地的点位，能在强电磁干扰的工业现场，把壳体上的感应静电导走，避免干扰测温信号的传输。下部的外螺纹接口是安装固定的核心边界，常规同规格产品多采用M16*1.5或者G1/2的标准管螺纹，安装时可以直接拧入设备预留的测温安装座，配合密封垫片就能实现测点的密封，避免管道内的流体或者炉内的高温气体外泄。螺纹下方延伸出的铠装探杆是温度感知的核心部分，采用金属护套包裹内部的热电偶丝与绝缘填充材料，既有足够的结构强度，又能在一定范围内做小幅度的弯折，适配一些安装空间受限、测点位置有偏移的特殊安装场景，探杆的直径、长度可以根据实际插入深度需求做调整，建模时已经把探杆和连接头的配合公差做了预留，实际生产时可以根据测温范围选择不同分度号的内芯，比如K型、S型、E型等不同分度的热电偶，适配从零下几十度到上千摄氏度的不同测温区间。

　　建模过程中，对各个部件的装配关系做了完整还原：接线盒盖和盒体的配合间隙、格兰头和盒体的螺纹连接、探杆和连接座的压接固定结构都做了细节呈现，没有做过度的简化，方便结构设计人员参考做安装适配、或者做同类型产品的改型设计。在做设备选型配套时，需要重点确认几个安装边界参数：首先是接线盒的最大外径，要保证安装位置有足够的空间容纳接线盒，避免和周边的管线、设备结构产生干涉；其次是下部安装螺纹的规格，要和设备预留的安装座螺纹匹配，避免出现螺纹不配套无法安装的问题；第三是探杆的插入深度，要保证探杆前端的感温端能处于被测介质的有效流场区域，避免插入深度不足导致的测温误差，比如管道测温时，探杆插入深度最好能达到管道中心位置，保证感温端和被测介质充分接触。

　　另外，这款结构的接线盒采用侧出格兰头的设计，相比顶出式的接线结构，在垂直安装的场景下，能避免线缆弯折后遮挡盒盖，也能减少雨水顺着线缆流进接线盒的概率，更适合户外露天安装的测点。盒盖上的两个凸起标识位，是用于标注产品分度号、量程参数的铭牌安装位，现场维护人员可以通过铭牌快速识别传感器的参数，不用拆卸设备就能确认传感器型号，提升日常维护的效率。在做三维装配校核时，可以直接把这个模型导入设备整体装配体，核对安装位置的空间是否充足，接线方向是否和走线规划匹配，提前规避现场安装时出现的干涉问题，减少现场整改的工作量。
