工业罐体管路集成式传感检测装置

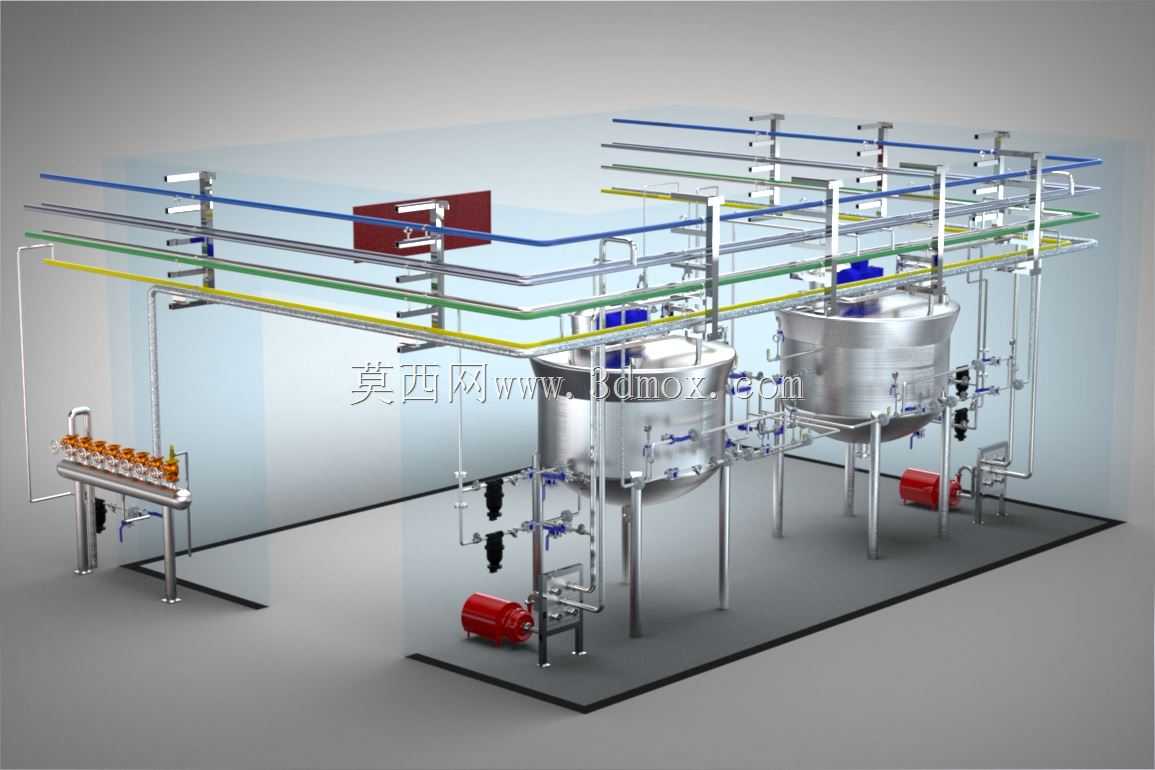

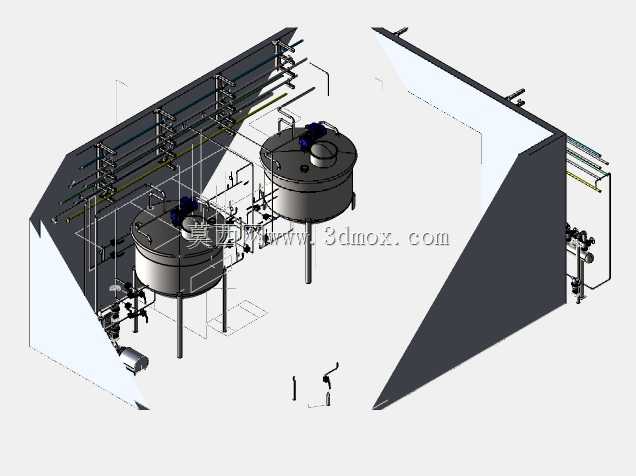

　　这套装置的三维结构完整还原了工业流体处理场景中，带传感检测功能的罐体管路集成系统的实际布局，在精细化工、食品饮料配料、制药溶配工段都能见到这类配置的身影，核心作用是在物料存储、周转过程中实时采集液位、温度、压力等关键工艺参数，同时完成物料的进出输送、支路分配与流向控制。从结构布局来看，两台立式圆柱罐体作为核心承载单元，采用支腿式落地安装，支腿高度预留了底部阀门、出料管路的操作与维护空间，罐体顶部配置了驱动组件与进料接口，侧面沿轴向分层布置了传感元件安装位，不同高度的检测点可以对应不同液位区间的参数采集需求，避免单点检测带来的工艺误判。

　　管路系统的排布完全遵循工业现场的管线敷设规范，主工艺管线沿侧方围护结构分层架设，不同管径的管线对应不同的物料流向，大管径管线负责主路的物料进出，小管径管线承担传感取样、辅助介质输送的功能，管路上配置的弯头、三通、法兰连接件都按照实际工程的安装间距排布，既保证管路走向顺畅无过度弯折，也预留了法兰拆装、阀门操作的手部操作空间，不会出现管线干涉导致的后期维护困难。两侧的斜向围护结构一方面作为管线的支撑承载面，另一方面也构成了装置的安装边界，所有外露管路、阀体都控制在围护结构的轮廓范围内，避免现场安装时与周边其他设备产生空间冲突。

　　设计过程中优先考虑了传感元件的安装合理性，所有检测探头的安装位置都避开了管路弯头、阀门出口的紊流区域，选择在直管段的稳定流场位置布置安装接口，保证采集到的参数能够真实反映罐内与管路内的物料状态，不会因为流场紊乱导致检测数据失真。罐体与管路的连接位置都做了加强结构处理，避免长期运行过程中管路振动传导到罐体焊缝位置引发疲劳损伤，支腿的底部预留了地脚螺栓安装孔，可以直接与现场的预埋基础板固定，不需要额外做支架转换。

　　从安装边界来看，整套装置的横向、纵向、竖向尺寸都做了规整化处理，外围没有突出的尖锐结构，现场就位时只需要按照支腿的孔位定位固定，再对接外围的进出料总管与信号线缆即可完成安装，不需要在现场做大量的管线二次调整。管路上配置的手动阀门都布置在操作人员站立可及的高度范围，不需要登高或者俯身操作，日常巡检时可以直接观察阀门状态、读取传感元件的现场显示数据，降低日常运维的操作难度。罐体顶部的驱动组件周边预留了检修平台的搭接空间，后期维护时可以直接在罐体周边架设临时检修架，不需要额外拆除周边管路。

　　这套结构的建模过程完全按照实际工程的尺寸比例搭建，每一段管线的长度、每一个法兰的间距、每一个阀门的安装角度都符合工业安装规范，不存在理想化的无间隙排布，所有部件之间都预留了合理的安装、操作、维护间隙，能够直接用于这类集成装置的方案评审、安装指导或者预制加工参考，还原了工业现场这类带传感检测功能的罐体管路系统的真实结构状态。
