双耳环铰接式双出杆液压油缸结构

　　在工程机械、重型装备的液压执行回路里，这类双耳环铰接的双出杆液压油缸，常被用在需要双向等速驱动、安装空间允许两端铰接摆动的工况中，比如部分小型挖掘装置的姿态调整机构、专用设备的对称推压工位、冶金辅助设备的对中夹紧机构里，和常规单杆活塞缸不同，双出杆结构的活塞两侧活塞杆直径一致，当油缸两腔输入相同流量的压力油时，活塞双向的运动速度、输出推力完全相等，这一特性刚好匹配需要双向动作参数一致的作业场景，避免单杆缸往返速比带来的动作节奏差异。

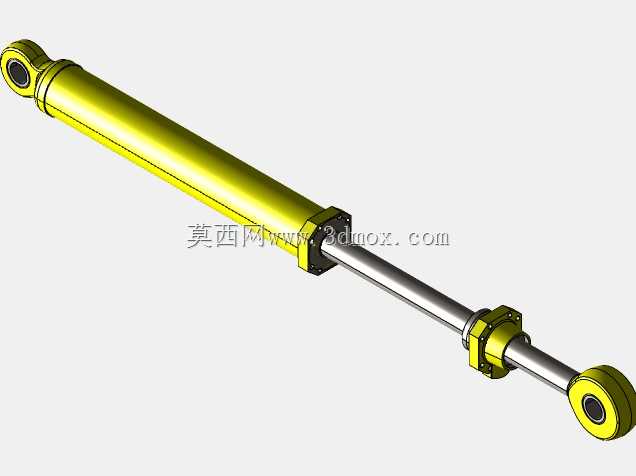

　　从结构设计逻辑来看，这款油缸的两端都采用了带关节轴承的耳环铰接结构，这种安装方式允许油缸在工作过程中随负载端的小幅摆动自动调整角度，补偿安装面的加工误差、设备运行过程中结构件形变带来的同轴度偏差，不会因为刚性连接产生额外的径向载荷，能大幅降低活塞杆的弯曲应力、密封件的偏磨风险，延长油缸的整体使用寿命。缸筒部分采用了无缝钢管精加工内孔的工艺路线，内孔表面做珩磨处理，表面粗糙度控制在合理区间，保证活塞密封件的滑动顺畅，同时减少内泄漏量；活塞和活塞杆的连接采用锁紧螺母加止动垫圈的防松结构，避免油缸频繁换向时活塞松动引发的窜动、异响问题。

　　导向部分在缸筒的两端都设置了导向套，导向套采用耐磨铜合金材质，内嵌防尘圈、斯特封、O型密封圈的组合密封结构，最外侧的防尘圈可以阻挡外界的粉尘、泥沙、金属碎屑进入油缸内部，避免刮伤活塞杆表面和密封件；中间的斯特封负责承受高压油的密封，耐受往复运动的摩擦，O型圈则作为静密封填补导向套和缸筒之间的装配间隙，杜绝外泄漏。活塞杆表面做了镀硬铬处理，镀层厚度均匀，硬度满足长期往复摩擦的要求，表面抛光后粗糙度极低，减少密封件的磨损速率。

　　从安装边界来看，这款油缸的整体长度随行程变化，两端耳环的内孔直径、耳环宽度、活塞杆直径、缸筒外径都形成了标准化的参数匹配，选型时需要确认设备安装铰点的间距、最大摆角范围，保证油缸全伸、全缩状态下，耳环的摆动角度不超过关节轴承的允许偏转角，避免出现憋卡问题。油口设置在缸筒两端靠近端盖的位置，采用标准公制细牙螺纹连接，方便和液压管路的接头对接，油口内部设置了流道倒角，减少压力油进入油缸时的局部压力损失，降低系统发热。

　　在实际使用场景中，这类油缸适配的工作压力通常在中高压区间，能满足大多数工业设备的推力需求，双向等速的特性让它在对中机构、同步夹紧机构里的适配性远高于常规单杆缸，不需要额外设置节流调速阀来调整双向速度差，能简化液压回路的设计，减少系统元件数量，降低故障点。设计建模过程中，需要重点关注活塞杆的长径比，当行程较长时，要校核活塞杆受压时的稳定性，避免活塞杆在最大推力工况下出现弯曲失稳；同时要核算导向套的支撑长度，保证导向长度足够，减少活塞杆伸出时的下垂量，避免密封件偏磨。另外，两端耳环的关节轴承要选择和负载匹配的额定静载荷型号，保证在冲击负载下不会出现轴承碎裂、耳环断裂的问题。

　　和焊接式缸底的油缸不同，这款油缸的两端端盖采用法兰螺栓连接的结构，拆卸维护时只需要拆下法兰螺栓就能抽出活塞组件，更换密封件、清理缸筒内部都更加方便，适合需要定期维护的作业工况，比如矿山、冶金车间这类粉尘大、密封件易损耗的场景，能大幅缩短设备停机维护的时间。建模时所有的密封槽尺寸都按照对应密封件的标准规格设计，没有随意更改槽宽、槽深参数，保证密封件安装后有合理的压缩量，既不会因为压缩量过大导致密封件过早老化失效，也不会因为压缩量不足出现泄漏问题。
