多通路泵用集流管路集成装置

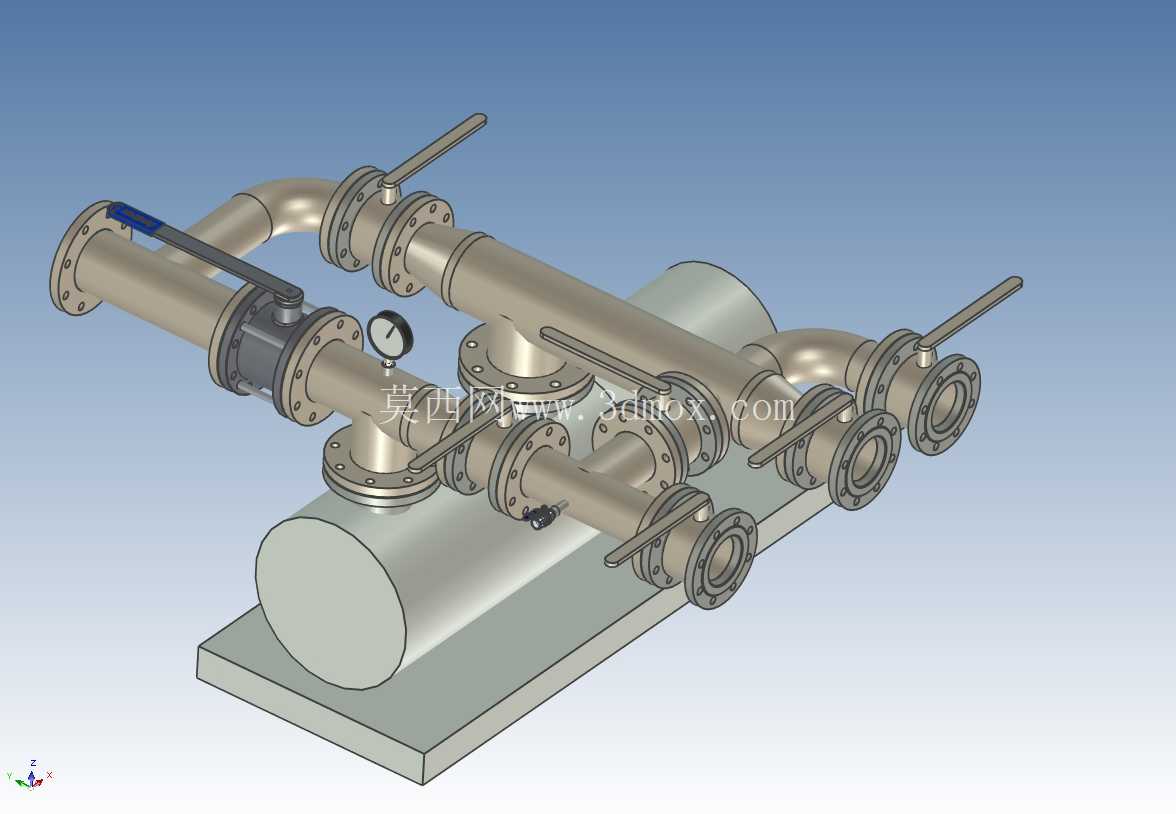

　　这套集成式泵用集流管路装置，主要应用在中小型流体输送泵站、循环水系统、工艺介质分配工段中，承担多支路流体汇流、单路来流分配的核心作用，替代传统分散式管路拼接的安装形式，减少现场管路焊接、配管的工作量，降低管路泄漏点数量。从结构设计来看，装置采用卧式圆柱形集流筒体作为核心汇流腔体，筒体底部设置整体式安装底座，底座预留螺栓安装孔位，可直接固定在泵站混凝土基础或者钢制设备机架上，安装时需保证底座平面水平度偏差不超过千分之一，避免管路连接后产生附加应力。筒体上根据支路数量开设对应规格的法兰接口，所有接口均采用标准法兰连接形式，法兰密封面为突面结构，适配常用的非金属平垫片或者金属缠绕垫片，可满足不同压力等级的管路密封需求。

　　每一条支路上都配置了手动截止阀，阀杆采用加长结构，操作手柄朝向设备外侧预留足够操作空间，操作人员无需俯身或者探入设备间隙即可完成阀门开闭操作，日常巡检时可快速完成单支路的切断、导通切换，无需停机影响整个系统运行。其中一条支路上还预留了压力表安装接口，可直接安装径向式压力表，实时监测集流腔内部的流体压力，方便运维人员掌握系统运行压力状态，及时判断是否存在管路堵塞、泵组出力异常等问题。设计阶段充分考虑了管路的流体阻力特性，所有支路与主筒体的连接位置都做了圆弧过渡处理，避免直角转弯造成的局部阻力损失，减少流体在集流装置内部的紊流、振动问题，降低管路运行过程中的噪音。

　　各支路的法兰接口中心距、伸出长度都经过统一排布，相邻阀门之间预留足够的扳手操作空间，后期维护拆卸单个阀门时，无需拆卸相邻管路部件，降低维护工作量。主筒体的壁厚根据常用的1.6MPa公称压力等级计算选取，可满足常规工业水、中性流体介质的输送需求，若用于腐蚀性介质场景，仅需更换对应材质的筒体、阀门及密封件即可，整体结构框架无需改动。安装边界方面，装置整体为卧式布局，长度方向根据支路数量确定，宽度方向以底座外沿为最大尺寸，高度方向从底座底面到最高阀门手柄顶端为总高度，现场安装时需在阀门操作侧预留不小于600mm的操作维护空间，筒体两端可根据需求预留排污口或者排气口接口，方便系统投运前的排气、停运后的排污操作。

　　整套装置将原本需要现场拼接的多段管路、阀门、仪表接口集成在统一底座上，出厂前可完成整体压力试验，现场仅需连接总进出口法兰即可完成安装，大幅缩短现场施工周期，同时避免现场配管造成的尺寸偏差、焊接缺陷等问题，在模块化泵站、集成式流体输送单元中应用优势明显。结构建模过程中，所有法兰尺寸、阀门结构尺寸都匹配常用工业管路附件标准，模型可直接用于管路系统的干涉检查、安装空间模拟，也可作为泵站三维布局的基础组件使用，帮助设计人员快速完成泵站整体管路排布，减少重复建模工作量。
