航空涡扇喷气发动机内部转子结构

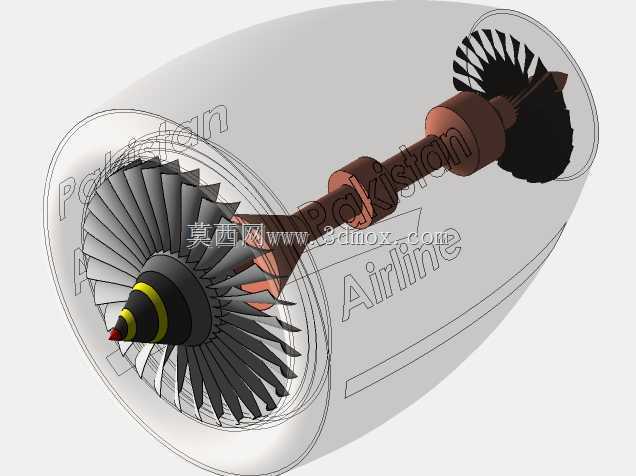

　　这套三维结构围绕航空燃气涡轮发动机的核心气流通道展开，把外涵道壳体做了透明化剖切处理，使前端大直径风扇、多级压气机叶片、中段燃烧室外筒、后部涡轮盘以及贯穿整机的主轴能够同时被观察到，适合用于动力原理演示、结构装配校核和教学培训场景。在实际工程中，这类发动机主要服务于民用客机、运输机及部分大型无人机动力系统，依靠风扇吸入空气后分路流动：一部分气流经外涵道直接向后喷出提供主要推力，另一部分进入压气机逐级增压，在燃烧室与燃料混合燃烧，高温高压燃气再驱动涡轮旋转，涡轮通过主轴带动前端风扇和压气机持续工作，形成稳定的能量循环。建模时首先确定的是整机轴向中心线，所有转子件均围绕该轴线同轴布置，主轴从前到后串联风扇盘、低压压气机、高压压气机、

　　涡轮盘和尾端连接件，保证各回转体的同轴度。前端风扇采用大弦长掠形叶片，叶尖靠近机匣内壁，叶片数量与叶盘安装槽一一对应；压气机段叶片逐级缩小，流道截面随空气压缩而收敛，反映出增压过程中容积流量的变化。燃烧室部分以环形筒段表达，外部保留机匣轮廓，内部留出燃油雾化与燃烧组织空间；后部涡轮叶片处于高温燃气路径，盘体与主轴之间通过法兰和锁紧结构传递扭矩。外形上整机呈细长圆筒状，前端进气口直径最大，向后经收缩段过渡到尾喷口，安装边界主要由发动机吊挂节、机匣支撑环和轴向长度决定，在飞机翼下或机身尾部布置时需要核对风扇外径与地面、机翼结构的间隙，同时预留维护时拆换风扇叶片和检查热端部件的操作空间。壳体表面标注的航线字样仅作外观示意，

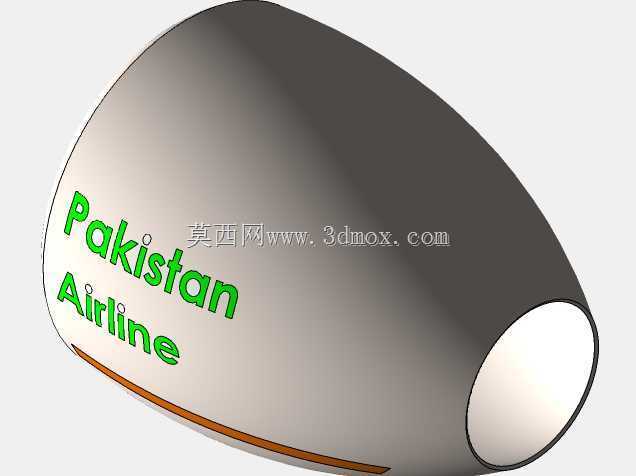

　　真实设计中还需考虑防火、隔热、滑油管路和附件机匣的布置。对结构设计人员而言，该模型的价值在于把看不见的内部转子关系显性化：叶片与机匣的叶尖间隙、各级轮盘间距、轴承支撑位置、轴系热膨胀补偿段都能在剖切视图中直接核对；对选型人员来说，可以据此理解大涵道比涡扇发动机为何在亚音速巡航时具有较高推进效率，以及风扇直径、核心机长度与推力等级之间的约束关系。建模过程中回转类零件优先采用旋转特征生成基体，叶片通过曲面叶身与轮盘榫槽组合装配，透明机匣则用于展示内部而不干扰转子层级，整体既保留了发动机外部短舱形态，又突出了压气机、燃烧室、涡轮三大核心段的功能衔接。
