悬臂梁钢结构应力应变分析仿真模型

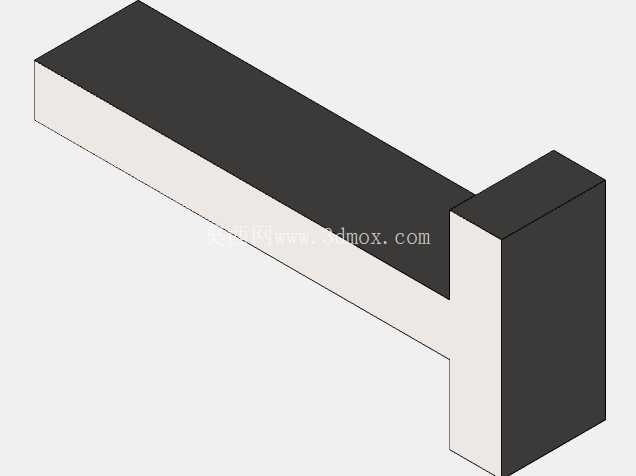

　　在结构力学教学、工程结构预验证场景中，悬臂梁受横向载荷的力学响应分析是最基础也最核心的验证项，这类钢结构仿真模型的搭建，核心是为了在实物加工前，精准预判结构在给定载荷下的应力集中区域、最大位移量以及应变分布规律，避免后续实物试制出现结构刚度不足、局部应力超限导致的断裂或塑性变形问题。从模型本身的结构设计来看，整体采用等截面矩形梁搭配端部固定块的结构形式，固定端采用实体块模拟实际工程中的刚性约束边界，梁体部分采用规整的矩形截面，这种截面形式在工程中加工难度低，材料利用率高，适合多数受横向载荷的悬臂支撑场景，比如设备外伸支架、小型起重设备的伸臂、工业操作台的外伸托臂等场景都能见到这类结构的身影。

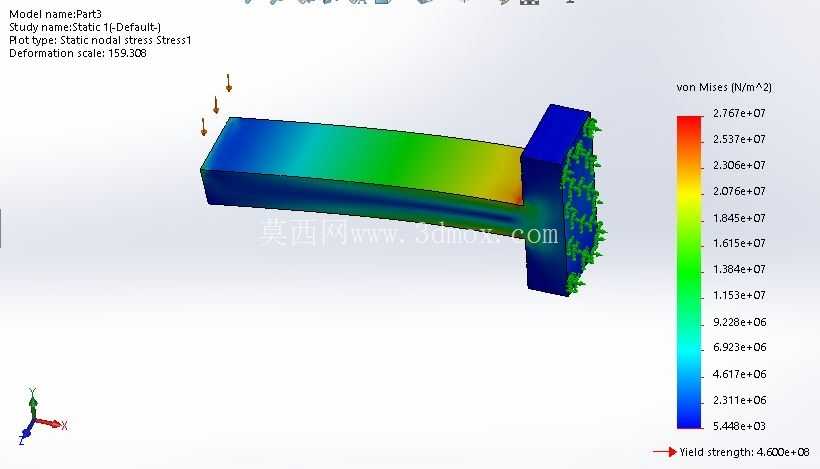

　　设计这类仿真模型时，首先要明确约束边界的模拟逻辑，固定端块的尺寸设定需要足够大，避免约束区域出现非预期的应力集中，影响梁体本身的力学结果准确性，梁体的长度与截面高度的比值需要控制在合理范围内，既要符合材料力学中梁的长细比假设，也要匹配实际工程中常用悬臂梁的尺寸比例，避免模型过于理想化脱离实际应用场景。从功能特性上看，这个模型可以直接导入结构力学仿真模块，在悬臂梁的自由端施加横向集中载荷后，能够快速输出梁体沿长度方向的应力分布曲线、自由端的最大位移值、以及梁体各位置的应变云图，帮助设计人员快速判断当前截面尺寸是否满足刚度与强度要求，比如当最大应力低于材料许用应力、最大位移量小于工程允许的挠度阈值时，结构设计才具备落地可行性。在实际工程应用中，这类悬臂钢结构的安装边界需要重点关注，固定端通常需要采用螺栓组连接或者焊接的方式与主体基座固定，安装时需要保证固定端面的平面度，避免出现附加安装应力，梁体的长度方向需要与载荷施加方向垂直，否则会引入额外的扭矩分量，导致实际受力状态与仿真结果出现偏差。很多刚接触结构设计的人员容易忽略固定端的模拟精度，直接在梁的端面施加固定约束，会导致约束位置的应力结果失真，而这个模型采用实体固定块的形式，能够更真实地模拟实际安装时的约束传递效果，让仿真结果更贴近真实受力状态。

　　梁体的截面尺寸选择也有实际工程考量，矩形截面的宽度与高度比值通常控制在1:2到1:3之间，这个比例下梁的抗弯截面模量利用率最高，不会出现材料的无端浪费，同时也能保证梁的侧向稳定性，避免受载时出现侧向失稳的问题。在做仿真分析时，还可以基于这个模型快速调整参数，比如改变梁的长度、调整截面尺寸、更换材料属性，就能快速得到不同参数下的力学响应结果，为结构优化提供数据支撑，比如当自由端挠度超标时，可以优先增加梁截面的高度，因为抗弯截面模量与截面高度的三次方成正比，调整高度对刚度的提升效率远高于增加截面宽度，这也是结构设计中常用的优化思路。

　　这类模型除了用于工程结构的预验证外，还可以作为结构力学的教学演示案例，帮助初学者直观理解悬臂梁的受力变形规律，把材料力学中的理论公式计算结果与仿真云图做对照，加深对弯曲正应力分布、挠度曲线变化规律的理解，避免纯理论学习的抽象感。在实际工业场景中，类似的悬臂钢结构应用非常广泛，比如自动化生产线上的外伸检测支架、厂房里的悬臂吊横梁、设备上的外伸操作平台支撑梁，这些结构在设计阶段都需要做这类力学仿真验证，确保结构在额定载荷下不会出现永久变形或者断裂失效，而这个基础模型可以作为这类结构设计的初始模板，根据具体的载荷大小、安装空间要求调整尺寸参数后，就能快速适配不同的应用场景，大幅减少前期建模与仿真的重复工作量。需要注意的是，仿真模型的网格划分也会影响结果精度，梁体与固定块的连接位置需要做网格局部加密，因为这个位置是应力集中的高发区域，较粗的网格会导致应力计算结果偏小，给结构设计带来安全隐患，同时载荷施加的位置要尽量贴合实际受力点，避免把集中载荷施加在过小的面域上导致局部应力奇异，影响对整体结构强度的判断。
