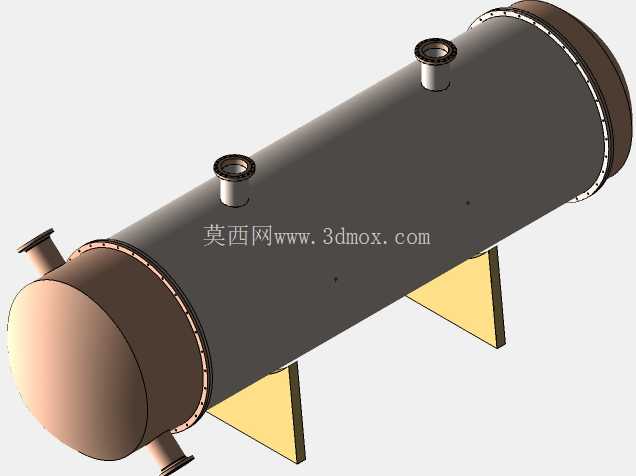

卧式壳管式换热设备结构设计

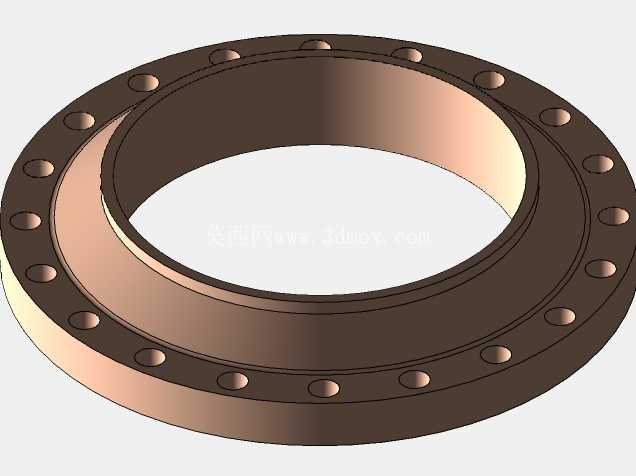

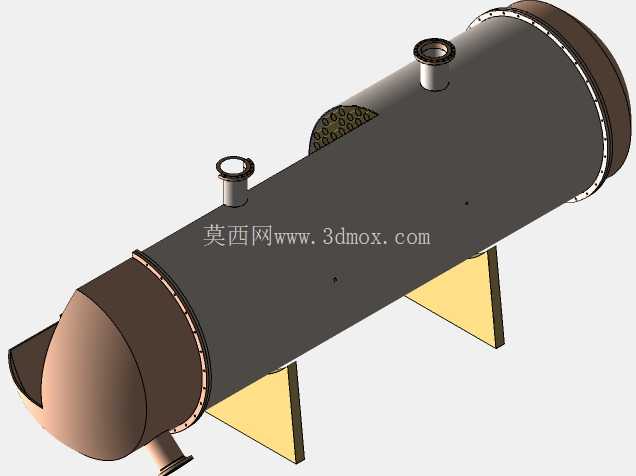

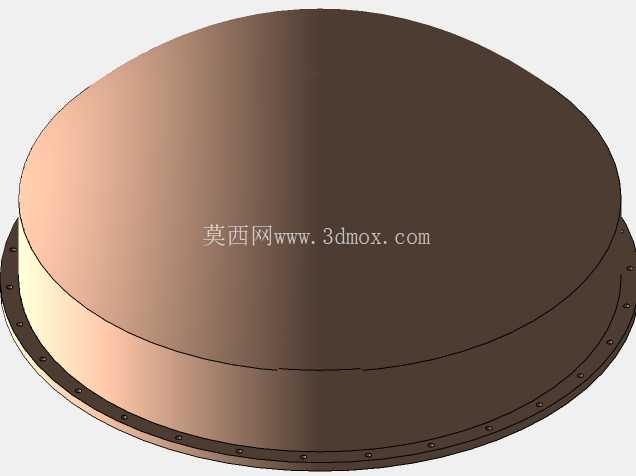

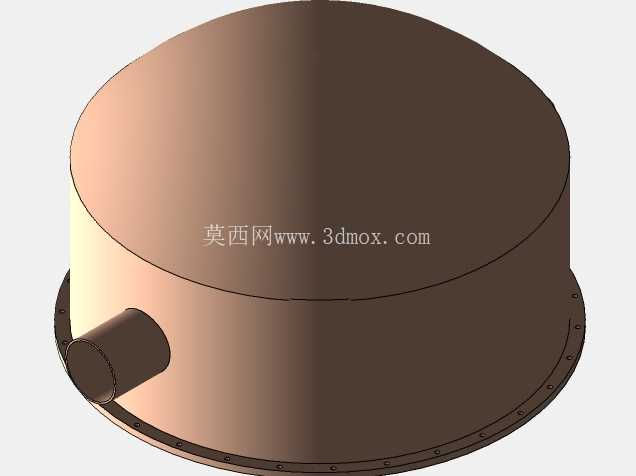

　　筒体两端采用法兰连接的端盖结构，法兰周圈均匀布置螺栓连接位，既能够保证运行过程中的密封可靠性，也可以在设备检修、管束清理时快速拆卸端盖，抽出内部管束完成维护作业，不需要整体拆解设备连接管线，大幅降低现场运维的工作量。设备的两个管程接口分别布置在两端端盖的侧下方位置，这种接口布置方式能够让管程流体从一端进入后，均匀流经所有换热管再从另一端流出，避免出现流体短路的问题，保证换热效率的稳定性；壳程的两个流体接口则布置在筒体上部的轴向不同位置，接口采用带法兰的短管结构，能够直接和现场的工艺管线对接，接口位置的设计充分考虑了壳程流体的折流走向，配合筒体内部的折流板结构，能够让壳程流体在筒体内呈S形绕流换热管束，延长流体的换热路径，提升壳程流体和换热管的接触时长，减少换热死区。在化工、暖通、能源动力、食品加工等诸多工业场景中，不同流体介质间的热量传递是生产流程里不可或缺的工艺环节，壳管式换热设备凭借承压能力强、适配介质范围广、运维成本可控的优势，一直是工业换热场景里应用占比最高的设备类型之一。这套卧式壳管换热结构的设计，完全围绕工业现场的实际安装与运行需求展开，整体采用卧式布置形式，主体承压壳体选用圆柱形筒体结构，这种结构形式能够最大化利用材料的承压性能，在同等壁厚条件下承受更高的管壳程压差，适配多数带压换热工况。

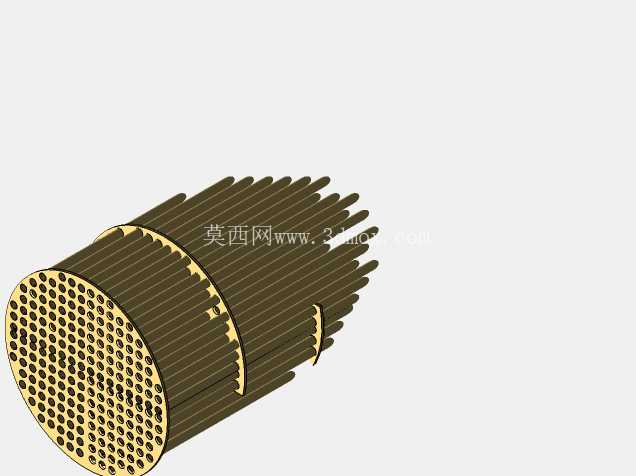

　　设备底部设计了两个三角形的支撑支座，支座的安装间距经过受力校核，既能够保证筒体满液运行时的支撑稳定性，避免筒体因自重和介质重量产生弯曲变形，也预留了现场安装时的地脚螺栓固定空间，支座的高度设计充分考虑了底部管线的布置空间，方便现场排净管线、排污管线的连接安装。在设计思路上，这套结构优先平衡了换热效率与运行可靠性的关系：换热管束采用规则的三角形排布方式，在相同筒径下能够布置更多的换热管，提升单位体积的换热面积；筒体上预留的排气、排净接口位置，能够在设备投用初期快速排尽筒体内的空气，避免气阻影响换热效果，在设备停运时也能够完全排尽筒体内的残留介质，减少介质残留对筒体和管束的腐蚀。

　　从安装边界来看，设备整体的轴向长度、筒体直径都匹配常规工业厂房的设备安装空间要求，所有外接法兰的公称直径、压力等级都遵循通用工业管道标准，不需要额外定制转换连接件就能够直接接入现有工艺管线；卧式布置的形式也不需要过高的安装空间，对现场安装场地的适应性更强，不管是地面安装还是框架平台安装都能够适配。实际运行过程中，两种换热介质分别走管程和壳程，通过换热管的管壁完成热量传递，管程适合走腐蚀性较强、容易结垢的介质，方便后续通过拆卸端盖完成管束的清洗作业，壳程则适合走压力较低、流量较大的介质，充分利用筒体的流通空间降低流体阻力，减少输送过程中的动力损耗。

　　这套结构的细节设计也充分考虑了长期运行的可靠性，比如筒体和端盖的法兰密封面采用突面结构，适配常用的非金属垫片，能够在常规温度压力工况下保证密封效果，避免出现介质泄漏的问题；换热管和管板的连接采用强度胀加密封焊的形式，能够避免管程和壳程介质出现串流的问题，保证换热过程的介质纯度。对于结构设计从业者来说，这套模型完整还原了壳管式换热器的核心结构细节，从筒体的壁厚选取、法兰的螺栓排布、支座的受力结构，到接口的位置设计、管束的排布形式，都符合实际工程设计的规范要求，能够作为同类型设备设计的参考样本，也可以用于设备选型阶段的结构演示，帮助现场安装人员快速理解设备的结构组成和安装要点。
