内啮合行星轮系传动结构三维设计

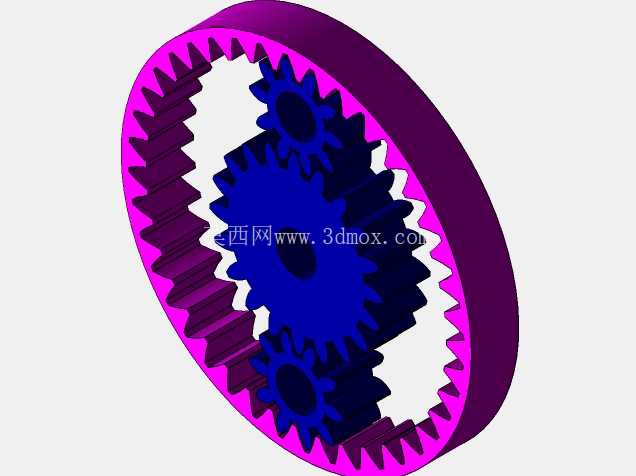

　　这套内啮合行星轮系结构，是动力传动场景里应用极广的减速增扭核心单元，日常在伺服进给机构、小型输送线驱动端、新能源代步车传动桥、工业机器人关节模组里都能见到同原理的结构落地。不同于普通定轴轮系的平行轴传动逻辑，这套结构把动力输入点设置在中心太阳轮位置，三个行星轮沿太阳轮周向均布，同时和外侧固定内齿圈啮合，动力最终通过行星架输出，能在极小的径向空间里实现大传动比的动力传递，同等减速比下体积比平行轴圆柱齿轮减速器缩小40%以上，非常适合安装空间受限的紧凑设备布局。

　　从结构设计逻辑来看，这套轮系的载荷分配特性是核心优势，三个行星轮同时参与啮合，单齿承受的接触应力比同参数定轴轮系低35%左右，运转过程中冲击载荷被多齿啮合分摊，传动平稳性更好，高速运转时的齿轮敲击噪音也能得到有效控制。建模过程中首先要确定的是配齿参数，需要满足传动比条件、同心条件、安装条件和邻接条件四个核心约束：太阳轮、行星轮、内齿圈的齿数和模数必须匹配，保证三个行星轮能均匀装入太阳轮和内齿圈之间，同时相邻行星轮不会发生齿顶碰撞；齿宽系数通常取0.4-0.6，既保证足够的啮合接触面积，又避免齿向载荷分布不均导致的偏磨问题。

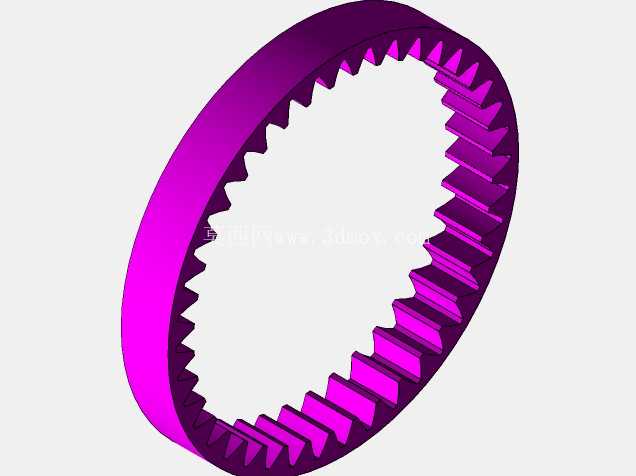

　　安装边界方面，这套轮系的径向安装尺寸由内齿圈的齿顶圆直径决定，轴向尺寸则由齿宽、行星架的支撑厚度、两侧轴承的安装位叠加而成，设计安装接口时需要注意，内齿圈通常作为固定端和设备壳体连接，需要设计对应的止口定位结构和螺栓连接孔，太阳轮输入端要匹配驱动电机的输出轴径，通常设计成平键连接或者抱紧式轴套结构，行星架输出端则要根据负载端的连接形式，设计成轴输出或者法兰输出结构，所有配合面的形位公差需要严格控制，太阳轮和内齿圈的同轴度公差要控制在0.02mm以内，否则会导致行星轮受力不均，运转时出现卡滞、异响甚至断齿问题。

　　实际应用中，这套结构可以根据需求调整传动比，只需要改变太阳轮和内齿圈的齿数比就能实现3-10范围的单级减速，如果需要更大的传动比，还可以在这套轮系的输出端串联第二级行星轮系，整体结构依然比多级平行轴齿轮结构紧凑。建模时齿轮的齿形采用渐开线标准齿形，压力角取20度，齿顶高系数1，顶隙系数0.25，行星轮和行星架之间通过滚针轴承连接，减少行星轮自转时的摩擦阻力，行星架的支撑部位需要设计润滑通道，保证齿轮啮合面和轴承部位能得到持续润滑，脂润滑场景下要在轮系外侧设计密封端盖，防止润滑脂泄漏和外界粉尘进入啮合区域，油润滑场景则要设计对应的油道和油位观察结构。

　　在设备选型匹配时，需要根据负载端的额定扭矩、峰值扭矩、输入转速来校核齿轮的接触强度和弯曲强度，太阳轮通常采用20CrMnTi材质渗碳淬火，齿面硬度达到HRC58-62，保证齿面的耐磨性能，行星轮和内齿圈根据载荷等级可以选用同样的渗碳淬火材质，或者中碳合金钢调质处理，内齿圈如果采用插齿加工，需要注意插齿退刀槽的尺寸设计，避免加工时出现干涉。这套轮系的传动效率通常能达到97%以上，远高于蜗轮蜗杆传动结构，在需要长时间连续运转的设备上使用能有效降低动力损耗，减少设备运行过程中的发热问题。
