工业管道泄压补偿罐体结构设计

这套承压管路部件的三维结构，围绕热力管网、化工流体输送以及工业真空系统中的热位移补偿与超压泄放需求展开。现场管路在温度变化、介质压力波动和设备振动共同作用下，会产生轴向伸缩、角向偏摆以及局部附加应力，如果直接采用刚性连接，焊缝、法兰密封面和设备接口很容易出现疲劳开裂。该结构把补偿容腔与泄压通路整合在同一箱式壳体上，使管路在允许范围内自由变形，同时在异常升压时提供稳定的泄放通道，降低系统瞬时超压对泵体、阀门和管道的冲击。

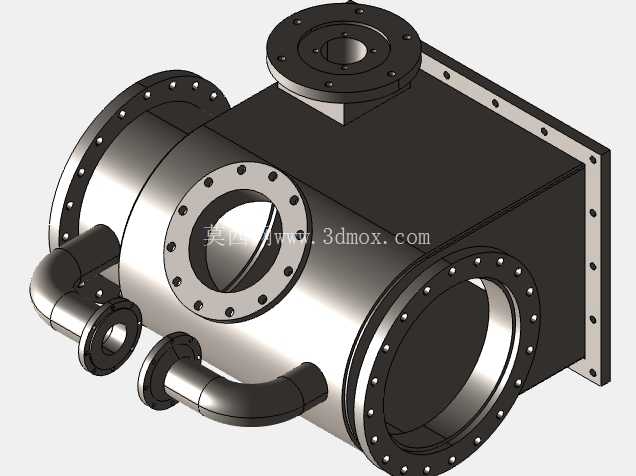

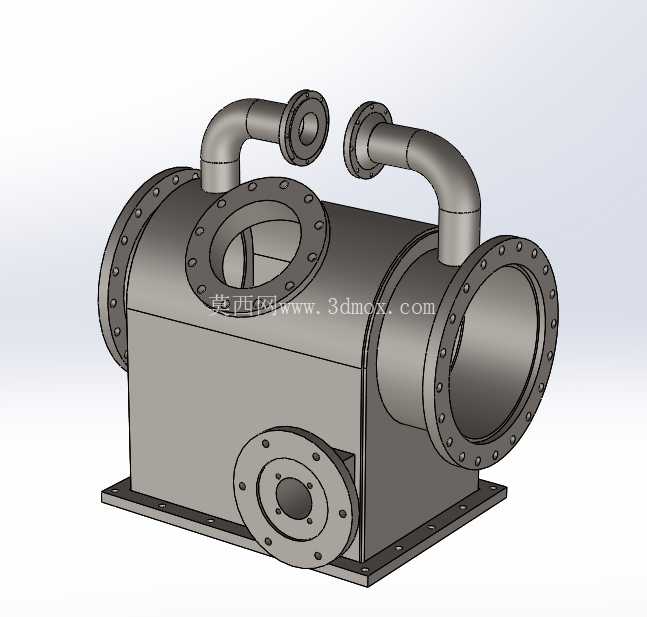

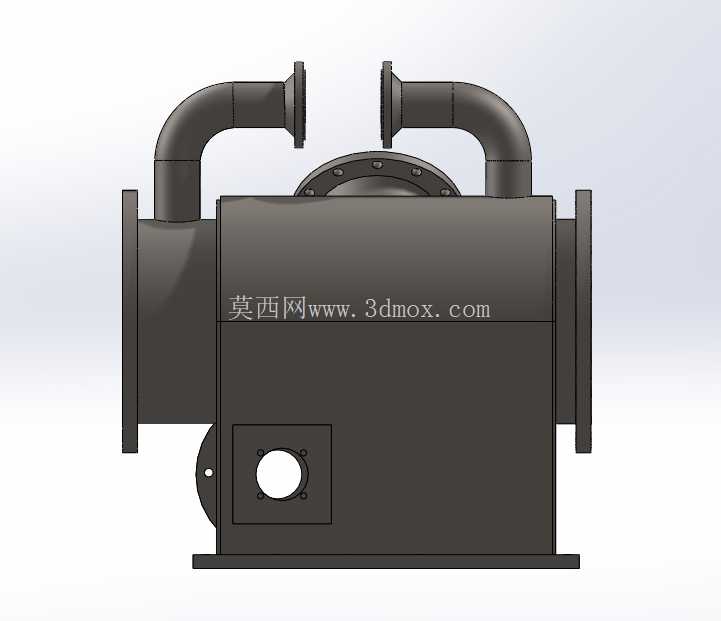

从布置逻辑看，主体采用卧式承压箱壳，底部设置整块安装底板，底板上预留成组安装孔，便于通过地脚螺栓或支撑钢架固定在设备层、管廊支架或撬装底座上。壳体左右两端配置大口径法兰，用于串联主工艺管线；顶部保留大开孔检修法兰，可在停机后进入容腔检查内部流道、密封面和积存杂质；壳体下部还设置小口径侧向法兰，可接排污管、旁通管或压力检测支路。顶部两根弯管分别通过弯头和法兰引出，形成泄压或旁排接口，弯管走向经过空间避让，避免与上方管线、阀门操作手柄和保温层发生干涉。

结构设计时，壳体壁厚需要结合设计压力、腐蚀裕量、焊缝系数和材料许用应力校核，不能只按外观比例确定。圆筒与端盖、法兰接管相交的位置属于应力集中区域，三维建模中应保留真实过渡关系，焊接件需明确坡口、焊脚和补强圈位置；法兰盘上的螺栓孔按圆周均布，孔径、孔数和密封面形式要与对应管段标准一致，否则现场装配会出现孔位错位。弯管部分的弯曲半径不宜过小，过小会增加介质流动阻力，也会造成冲压或煨弯成型困难；弯头与法兰、筒体相接处应设置合理直段，方便焊接和无损检测。

安装边界方面，模型需要重点核对整机长度、宽度、高度以及各法兰端面的相对位置。两端主法兰承担管道对中基准，安装时应保证其轴线与相连管段同轴；顶部泄压管出口方向决定了后续排放管的敷设路径，若排向安全区域，还需预留消音、收集或防雨结构的空间。底部支撑面与壳体之间的加强筋不能省略，它们承担设备自重、充液重量和管道反力；若撬装运输，还要评估吊装、颠簸和起吊点受力，避免底板变形引起法兰密封失效。

在功能实现上，容腔并非简单扩大管径，而是通过稳定的内部空间吸收管路位移并平缓压力波动。介质从主法兰进入后，流道在箱体内形成缓冲，顶部引出管路可在压力异常时将介质导向安全位置；下部接口则有利于检修时排净残液，减少水击和介质沉积对系统的影响。对于蒸汽、热水、油气或含少量颗粒的流体，设计人员还需根据介质特性选择碳钢、不锈钢或复合材料，并在法兰密封面处匹配垫片类型。

三维建模过程中，装配关系应按真实制造顺序组织：先建立壳体和底板基准，再叠加端法兰、顶部检修口、侧向接管和弯管组件，最后检查螺栓、螺母、垫片与法兰孔的对应关系。干涉检查不能只看实体是否碰撞，还要考虑保温层厚度、扳手操作空间、法兰螺栓穿入方向以及检修人员开启顶盖的作业空间。对于需要出工程图的环节，应补充安装中心线、法兰密封面标高、接管方位角和底板孔距，使结构模型能够直接服务于管路布置、支架设计和现场预制。

这类部件在工程中的价值，在于把柔性补偿、压力泄放和管路连接集中完成，减少分散安装带来的焊缝数量和泄漏点。设计时既要满足承压安全，也要兼顾流阻、维护和安装误差；合理的容腔形状、法兰方位和支撑结构，能够让管网在热胀冷缩和压力波动下保持密封稳定，同时为检修、排污和异常排放提供明确接口。
