暖通镀锌风管10转4英寸变径接头

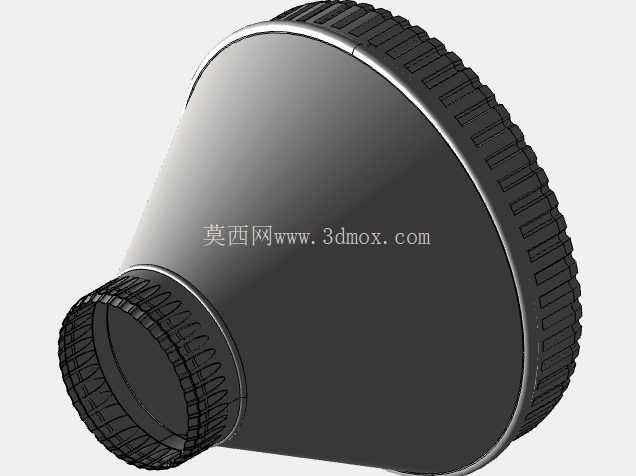

在商用暖通空调的送风、回风以及排风管路改造中，不同断面尺寸的镀锌螺旋风管经常需要在同一管段上完成对接。现场若直接采用直管硬接，会在接口处形成突扩或突缩台阶，气流经过时产生明显涡流、局部阻力和再生噪声；若依靠现场钣金放样、咬口拼接异径管，不仅放样和卷制耗时，锥段直线度、两端同轴度以及接口翻边一致性也难以稳定控制。这个锥形异径接头正是针对10英寸风管向4英寸风管过渡而建立的结构数模，用于在管路中承担公对公的尺寸转换，使大截面风管能够平顺收缩到小截面风管，减少不必要的现场修配。

从结构思路上看，主体采用圆锥台形式，而不是简单的阶梯套筒。锥段沿轴向连续收缩，内壁没有突兀台阶，气流在通过变径区时能够沿锥面逐步加速或减速，从而降低局部涡流和压力损失。锥角的选取需要在安装空间和流动平顺性之间平衡：锥段过短会使收缩过于剧烈，流动分离和噪声风险增加；锥段过长则占用管廊空间，材料和支撑成本上升。模型中的锥段长度与两端口径形成较协调的比例，既保留了紧凑的安装边界，也避免了近乎直角的截面突变。

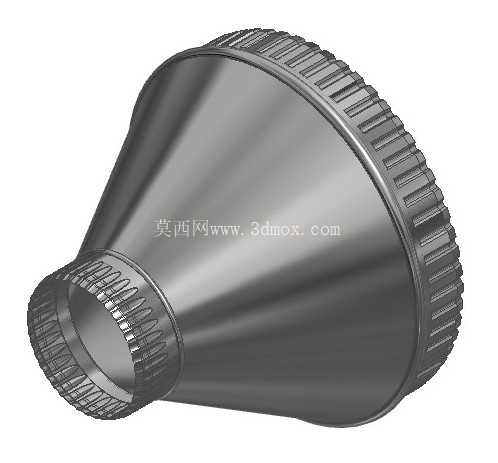

两端接口均按风管对接需求布置，大端对应10英寸风管，小端对应4英寸风管，属于公对公连接方式。接口外缘设置了与风管装配相适应的环形连接结构，端部周向还形成密集的齿状或波纹状压型特征。这些特征并非单纯装饰，而是为了提高接口区域的刚性，使薄金属板卷制后仍能保持圆度，并在卡箍、抱箍或法兰压紧时提供更稳定的受力边界。对于通风管道而言，薄板构件最容易出现的问题是运输和安装中圆度变形、接口咬合不紧以及螺栓压紧后局部凹陷；端部压筋和环向加强结构可以显著改善这些薄弱环节。

建模时需要重点控制两端圆心的同轴度。异径接头虽然外形不复杂，但如果大小端轴线偏斜，接入直管后会造成整段管路错边，密封面受力不均，后期还可能引发振动传递。圆锥面与两端接口环之间应采用连续过渡，壁厚在整个零件上保持均匀，符合镀锌钣金件的加工特点。实际生产中，这类构件通常通过展开下料、卷制成锥、咬口或焊接合缝、端部压型、镀锌或采用镀锌板直接加工等方式完成，因此三维模型不仅要表达外观，还要兼顾展开和成形的可行性。

安装边界方面，锥段本身沿风管轴向占用一定长度，选型时不能只核对两端直径，还要预留异径管的轴向空间以及两侧管段、卡箍或紧固件的操作距离。大端与10英寸风管对接，小端与4英寸风管对接，两端外侧应保留足够的扳手和抱箍锁紧空间；在狭窄吊顶、设备机房或管井内布置时，还需复核锥段最大外径与桥架、水管、结构梁之间的净距。由于锥段从小端到大端外径逐渐增大，靠近大端的位置最容易与周边管线发生干涉，布管时应以最大轮廓作为校核基准，而不能仅按小端尺寸判断。

在风系统功能上，该接头适用于主风管向支风管收缩、设备接口与现场风管口径不一致、老旧系统改造中管径切换等场景。它既可以用于送风管路，也可用于回风或排风管路；当气流从大端流向小端时，通道收缩，流速提高；当气流从小端流向大端时，通道扩张，流速降低。两种流向在工程中都可能出现，但锥面过渡都能比台阶式转接提供更稳定的流态。需要注意的是，变径前后直管段应尽量保持顺直，避免紧邻弯头、风阀或风口，否则弯头产生的偏流与变径区叠加，会削弱锥形过渡的减阻效果。

从密封和受力角度看，风管接头在运行中承受的内压通常不高，但长期受风机启停、气流脉动和温度变化影响，接口处仍可能出现微振动。薄金属锥壳通过环向端部结构提高刚度后，能够减少薄壁颤动；装配时配合密封胶条、卡箍或法兰压紧，可控制漏风率。若用于洁净空调、除尘或排风系统，还应结合系统压力等级校核接缝形式和密封方式。模型所呈现的镀锌金属质感，也对应了通风管道中常见的防腐和表面处理要求，适合在一般空气环境中长期使用。

对于结构设计人员，这个数模的价值在于把口径转换、锥段过渡、端部加强和安装连接集中在一个零件中表达；对于现场施工和选型人员，则可以直接围绕10英寸与4英寸两个接口边界进行管路布置。复核时应关注大小端配合直径、锥段总长、最大外轮廓、端部加强结构位置以及连接方式是否与现有风管体系一致。通过这种连续锥形转接，管路在不同尺寸之间的衔接更加规整，既减少现场临时制作的不确定性，也有利于控制风阻、噪声和接口漏风。
