机加工用固定式台虎钳结构设计

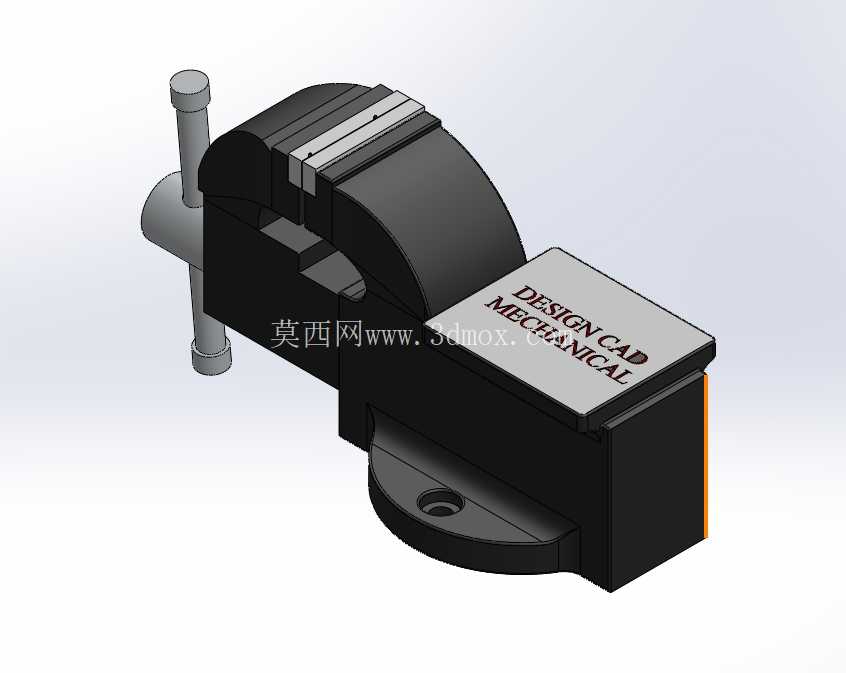

　　在常规机加工、钳工装配、小型零件修配的作业场景中，台虎钳是工位上不可或缺的基础工装，承担着工件装夹定位的核心作用，其结构可靠性直接影响加工精度与操作安全性。这款固定式台虎钳采用经典的丝杠传动夹紧结构，整体布局围绕作业时的受力路径做了针对性优化，底座设置有同轴安装孔位，可通过螺栓直接固定在钳工台或专用工装台面上，安装边界适配多数标准钳工工位的预留安装尺寸，底座旋转限位结构可支持钳身沿水平轴线做角度调整，满足不同角度的加工作业需求，调整到位后通过侧边锁紧机构即可完成固定，避免加工过程中出现钳身偏移。

　　钳体部分采用整体式铸铁结构的设计思路，活动钳身与固定钳身的配合面做了精密的导轨适配，保证钳口开合过程中无径向窜动，钳口部位预留了可更换钳口板的安装槽，标配的齿形钳口板可提供足够的夹紧摩擦力，针对不同材质的工件装夹需求，也可快速更换软钳口、V型钳口等适配配件，避免装夹过程中损伤工件表面。丝杠传动副采用梯形螺纹设计，具备良好的自锁性能，夹紧工件后不会因加工过程中的振动出现松脱问题，丝杠端部的摇把采用可折叠式结构，闲置时可向下折叠避免磕碰，操作时的力臂长度经过优化，操作人员无需施加过大的力即可获得足够的夹紧力，适配多数中小型零件的装夹需求。

　　从功能特性来看，这款虎钳的钳口开合行程覆盖了常规小型零件的装夹尺寸范围，钳身高度设置符合人体工程学作业要求，操作人员在进行锉削、钻孔、攻丝、小型零件装配等作业时，无需过度弯腰或抬臂即可完成操作，降低长时间作业的疲劳感。固定钳身的顶面做了平整化处理，可作为小型零件的临时找平基准面，配合直角尺、划线盘等工具可快速完成工件的划线定位作业。在结构设计过程中，重点对受力集中的丝杠安装座、钳口连接部位做了加强筋处理，避免大夹紧力下出现结构变形，导轨配合面预留了润滑脂加注槽，日常维护时只需定期加注润滑脂即可保证开合顺畅，延长整体使用寿命。

　　钳身底部的旋转底座采用刻度盘设计，调整角度时可直接读取旋转角度值，针对有角度装夹需求的加工作业，可快速完成角度定位，无需额外的角度测量工具。从安装边界来看，底座的安装孔位间距符合通用台虎钳的安装标准，替换旧有台虎钳时无需重新在台面上打孔，可直接完成适配安装，整体重量控制在合理范围内，既保证了作业时的稳定性，也不会给钳工台带来过大的承重负担。在实际应用中，这类虎钳不仅可用于常规的钳工加工作业，也可配套在小型钻床、砂轮机等设备旁作为辅助装夹工装，完成小型零件的钻孔、打磨等工序的工件固定，针对小型装配线的返修工位，也可作为装配工装固定待返修的零部件，方便操作人员完成零件拆卸、更换、调试等作业。钳身的活动部位设置有防尘挡片，可阻挡加工过程中产生的铁屑、粉尘进入导轨配合面与丝杠传动副，减少杂质对传动部件的磨损，降低日常维护的频率。钳口板的安装采用内六角螺钉固定，更换时只需松开螺钉即可完成拆卸，无需拆解整个钳身结构，大幅降低配件更换的时间成本。整体结构没有冗余的复杂部件，所有零部件均采用标准化设计，易损件均可直接采购通用配件进行替换，无需定制特殊规格的零部件，降低长期使用的维护成本。
