Adafruit2927直流步进电机驱动模块结构

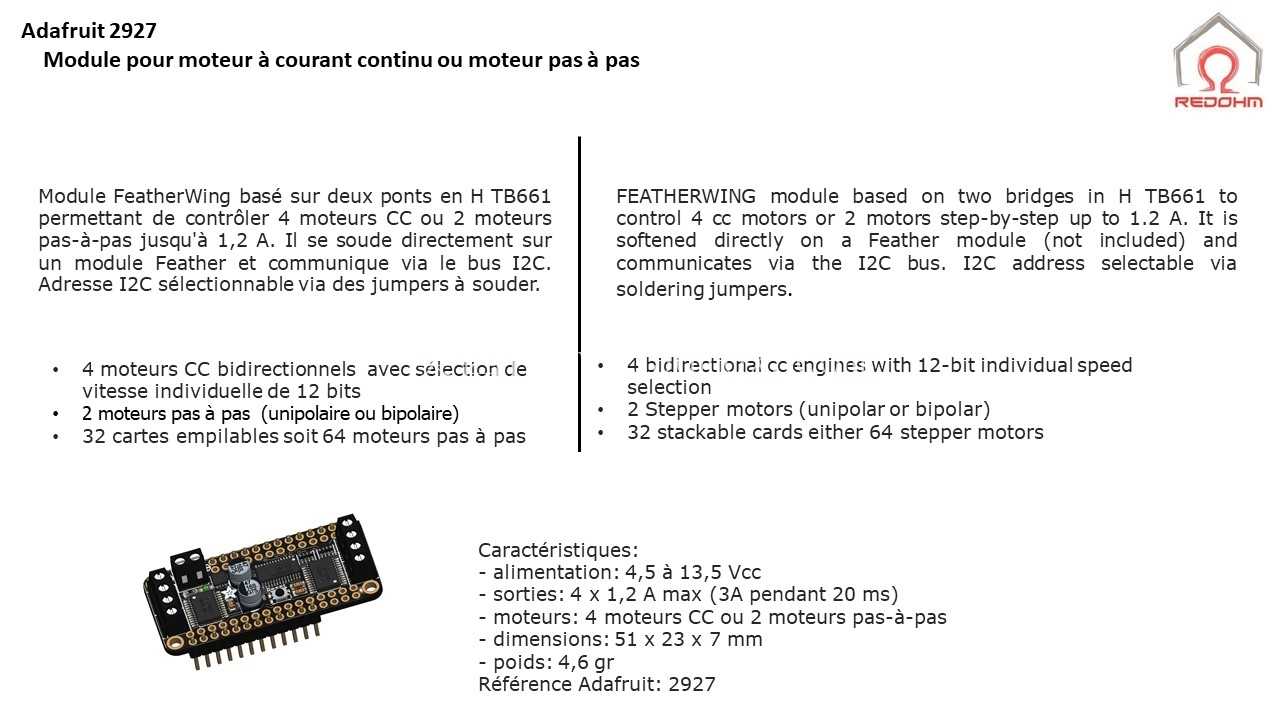

　　从实际应用场景来看，这类驱动模块常被用于小型机械臂关节驱动、3D打印机辅助送料机构、桌面级分拣装置、智能小车行走驱动、教学演示用运动平台等场景，尤其适合空间紧凑、对安装体积有严格限制的嵌入式设备，不需要额外预留大尺寸驱动板的安装空间，叠装式的结构设计能够让整个控制单元的体积压缩到与主控板一致的尺寸，适配便携类、穿戴式小型运动设备的设计需求。从功能特性上看，模块采用I2C通讯总线与主控进行数据交互，可通过板载的跳线焊点调整I2C通讯地址，能够支持多块同型号驱动模块挂载在同一条I2C总线上，扩展更多电机通道的控制能力，不需要占用主控过多的IO引脚，仅需两根通讯线即可完成所有电机的控制信号传输，对于IO资源紧张的小型主控板十分友好。在小型自动化装置、桌面级创客项目、教学实验平台的搭建过程中，电机驱动模块是连接主控单元与执行电机的核心衔接部件，Adafruit2927这款基于FeatherWing架构的驱动模块，主要面向直流有刷电机与步进电机的驱动场景，适配4路直流电机或者2路步进电机的控制需求，单通道持续输出电流可达2A，能够直接叠装在对应规格的Feather系列主控板上，无需额外搭建复杂的接线结构，大幅降低小型运动装置的布线复杂度。

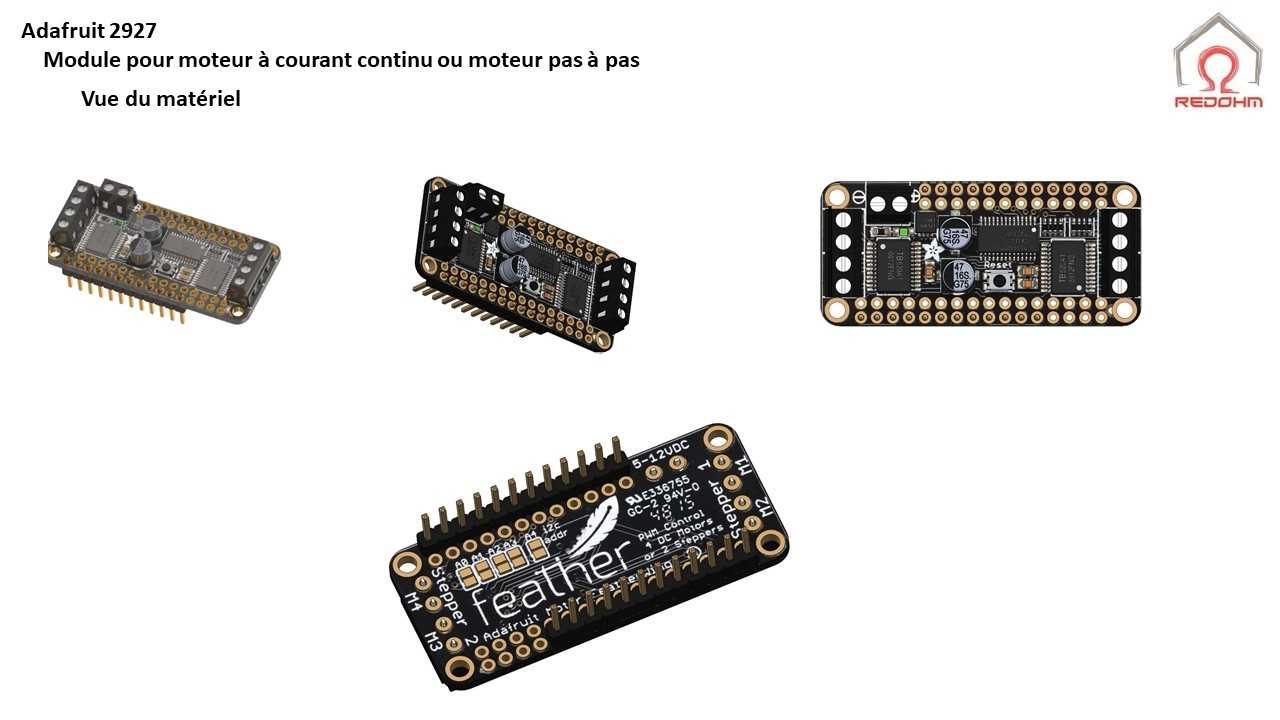

　　模块板载的电源处理电路能够将电机供电与逻辑供电做有效隔离，避免电机启停时的电流反串干扰主控的正常运行，减少运行过程中出现的主控复位、信号丢步等问题。在设计思路上，这款模块完全遵循FeatherWing的标准外形规范，板边的排针位置、安装孔位都与标准Feather系列扩展板完全兼容，建模时严格对齐通用Feather板的安装边界，排针的伸出长度、板厚尺寸都按照实际量产模块的参数还原，确保在做整机结构装配时，叠装后的总高度不会超出设计预留空间，不会与周边的结构件产生干涉。

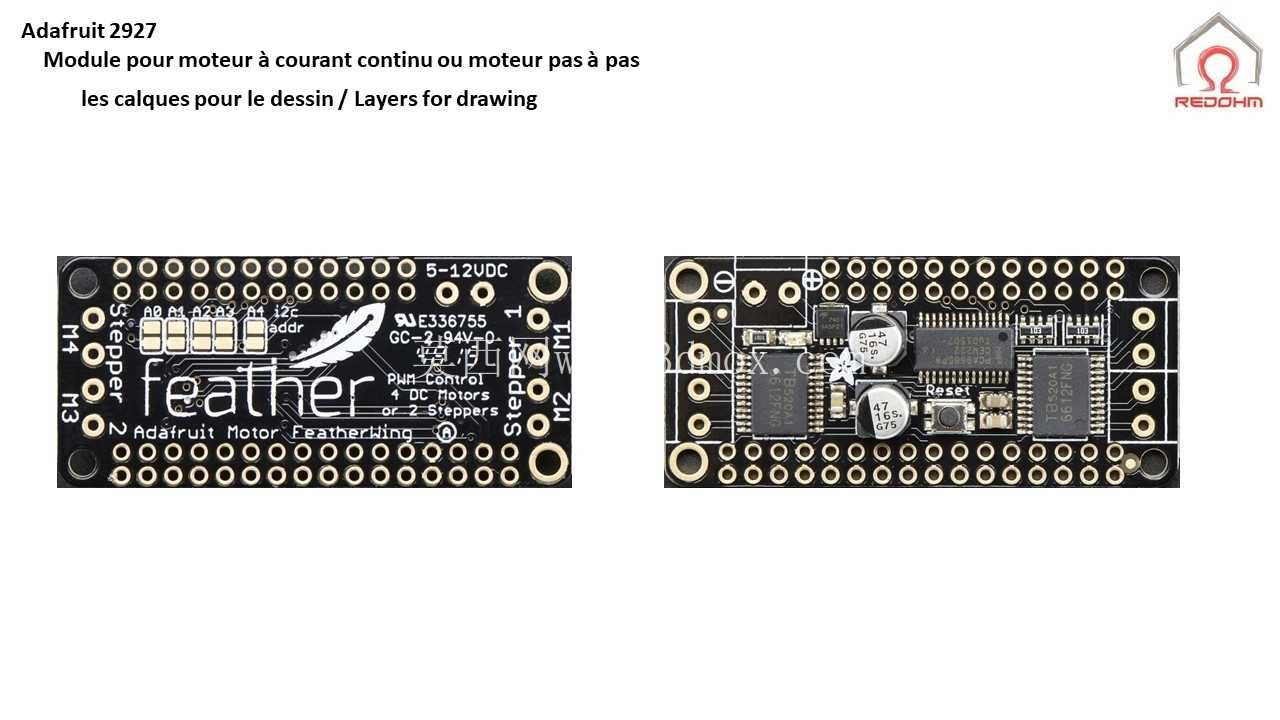

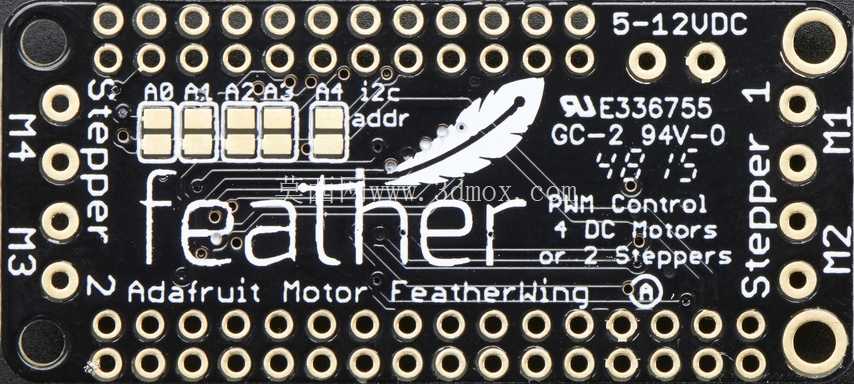

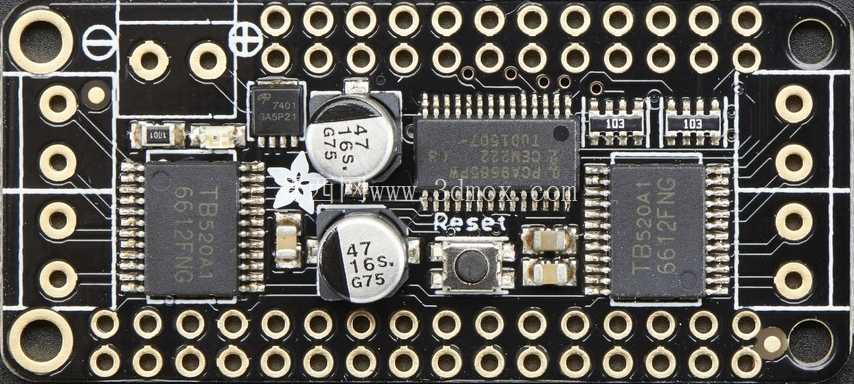

　　模块上的功率器件、接线端子、状态指示灯的位置都按照实际PCB布局还原，接线端子设置在板边位置，方便电机线与电源线的外接插拔，不需要在结构外壳上预留复杂的走线缺口，外壳开孔仅需对应端子位置做矩形开口即可。从安装边界来看，模块的整体外形为标准Feather板尺寸，四角的安装孔孔径适配常用的M2尼龙螺柱，叠装时上下板之间的排针连接高度固定，在做结构设计时可以直接按照叠装层数计算总装高度，不需要额外预留调整间隙。板载的驱动芯片散热焊盘位置没有布置过高的元器件，在需要长时间大电流运行的场景下，可以直接在芯片位置粘贴超薄散热片，不会与上层叠装的其他模块产生干涉。

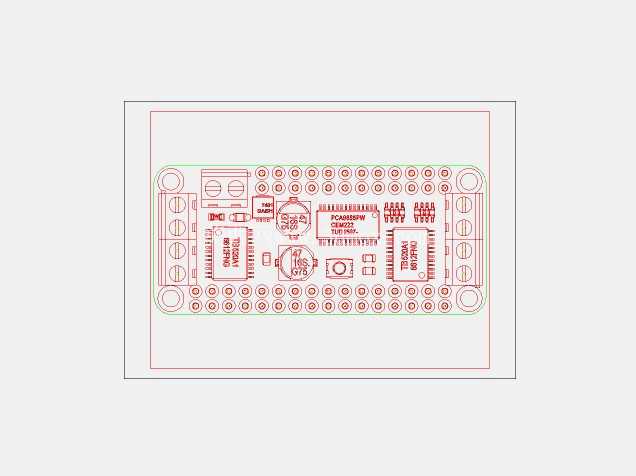

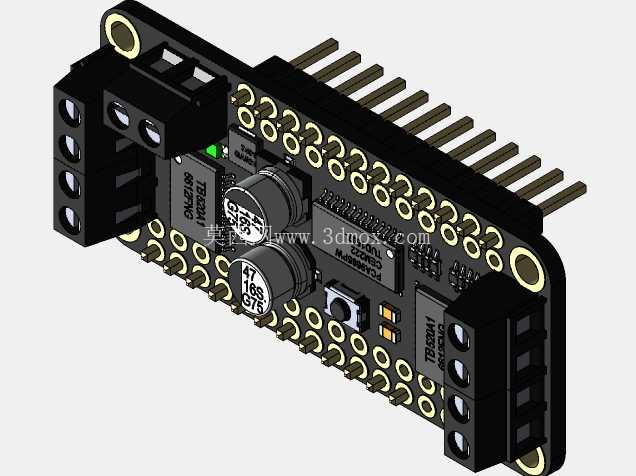

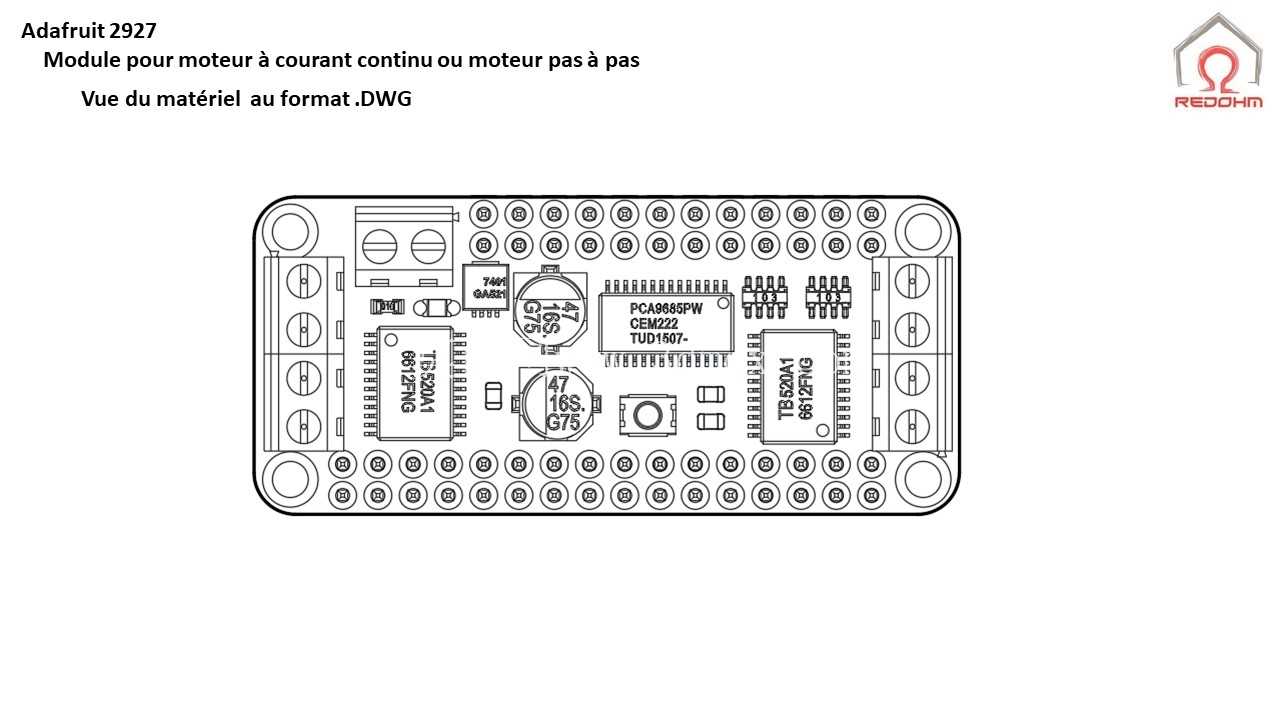

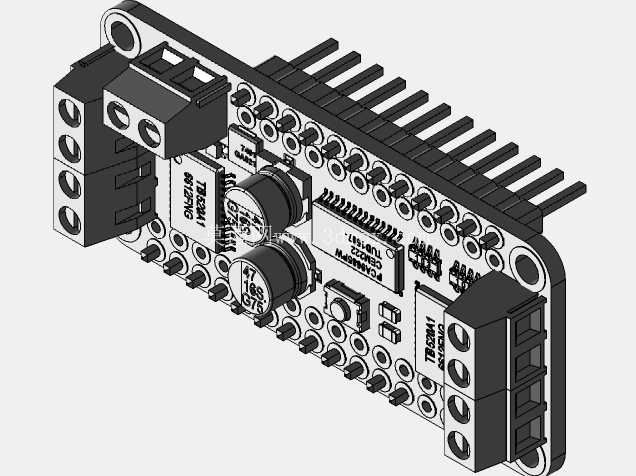

　　模块的电气原理图部分按照实际功能做了引脚定义还原，在做整机电气布线时，可以直接对应模型上的丝印标识匹配接线点位，减少布线时的引脚核对工作量。对于结构设计从业者来说，在做小型创客类设备、教学实验装置的结构设计时，直接调用这款精准还原的三维模型，能够快速完成控制仓的结构布局，提前验证叠装后的空间间隙，避免打样后出现元器件干涉、接线空间不足、安装孔位错位等问题，大幅缩短样机开发的迭代周期。在做三维建模时，模块上的每一个排针引脚长度、端子座高度、板载元件的凸起高度都做了精准还原，甚至板边的定位缺口、丝印标识的位置都与实物保持一致，能够直接用于生成工程图的安装参考，不需要再手动测量实物尺寸调整模型参数。
