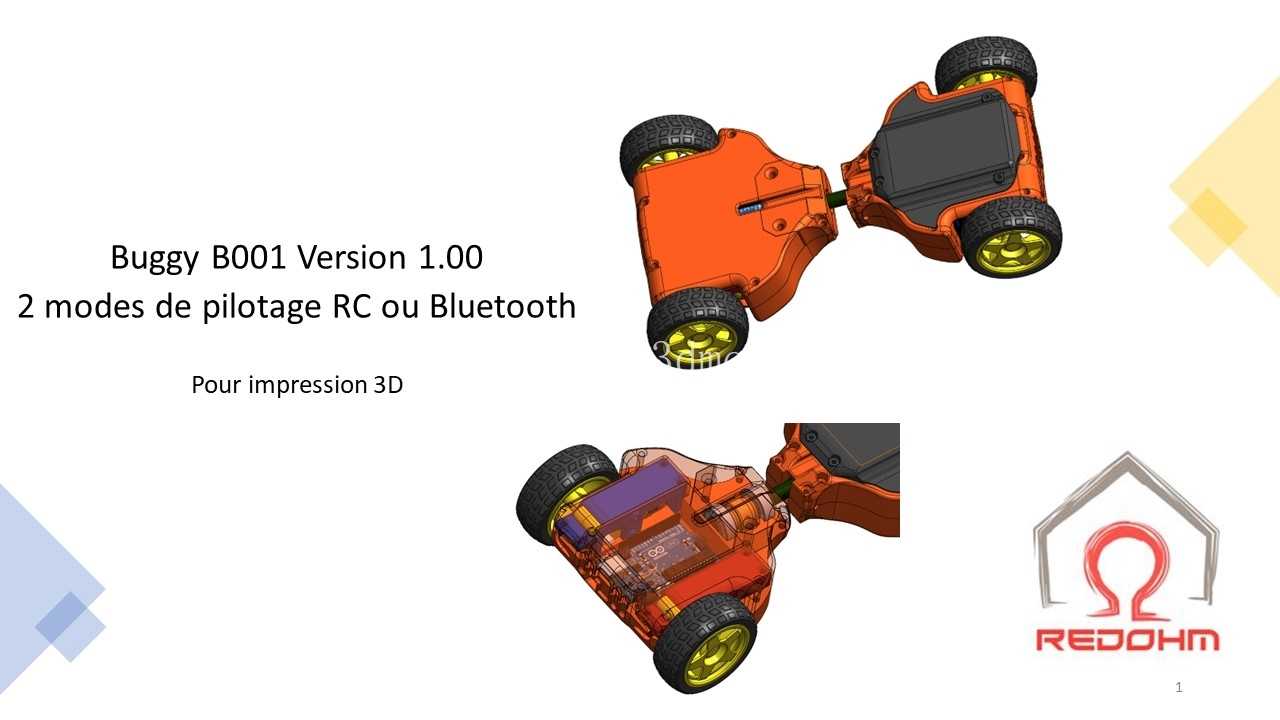

蓝牙遥控轮式移动平台机器人结构

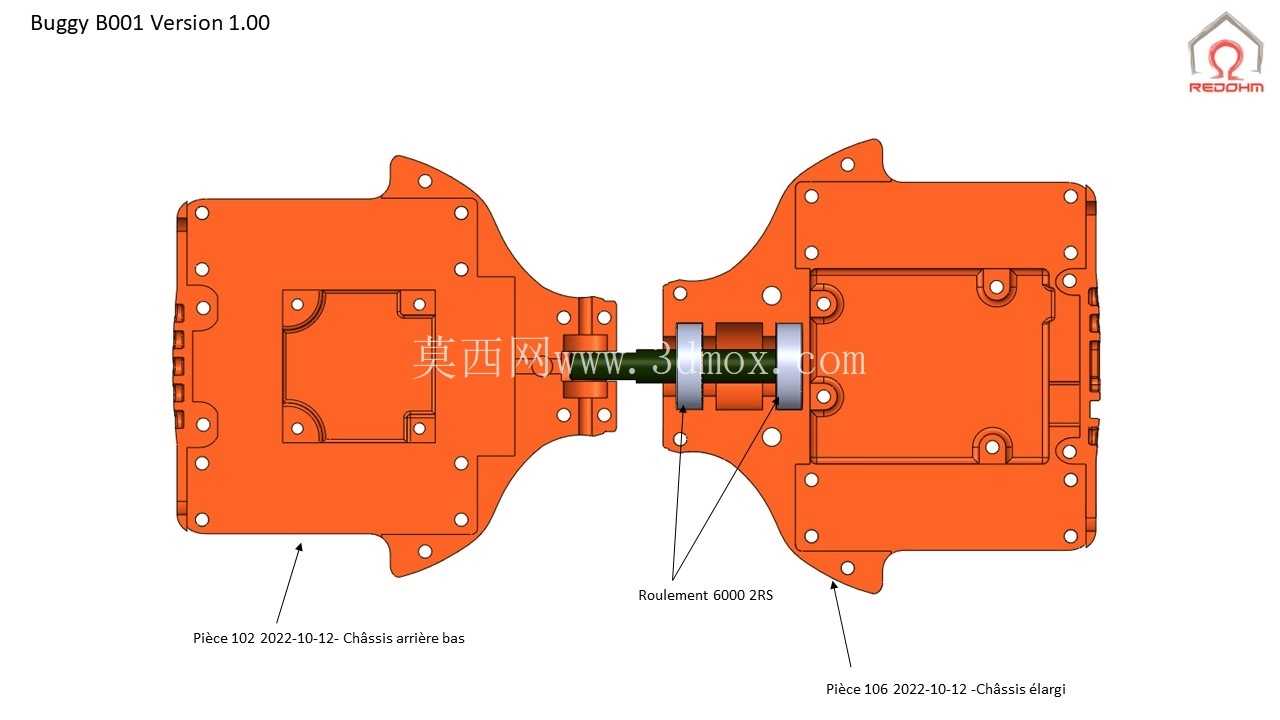

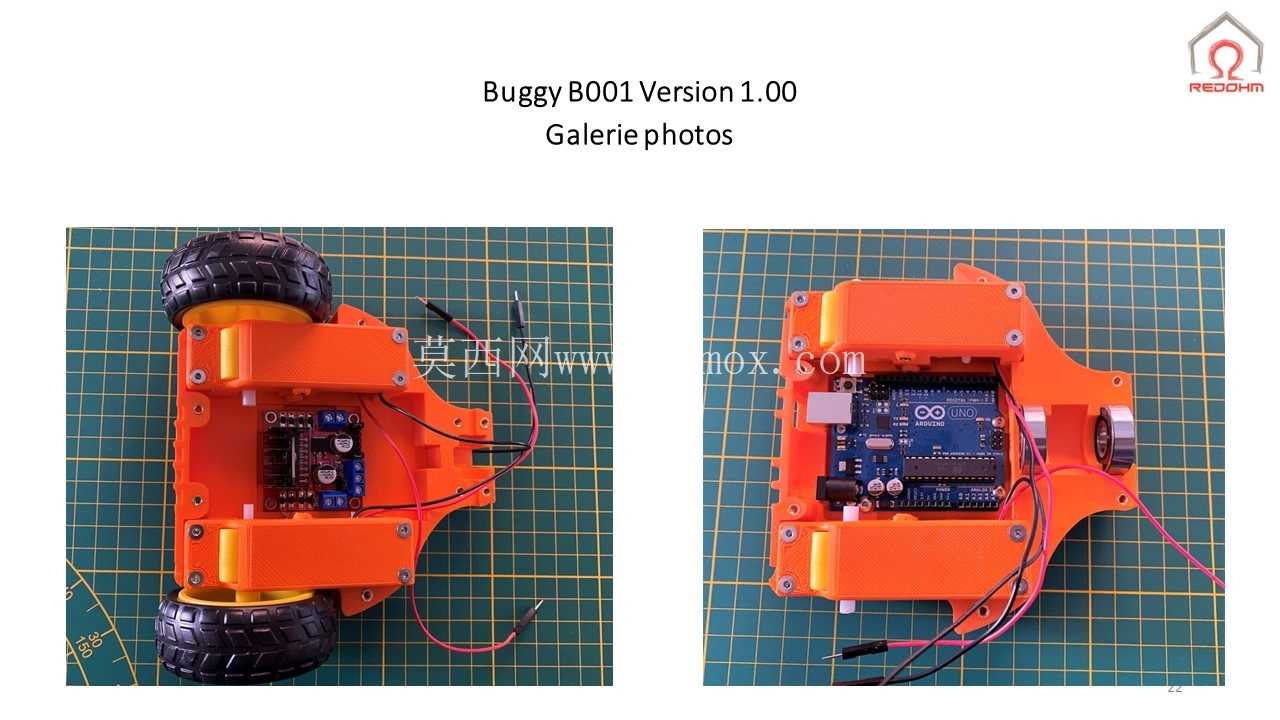

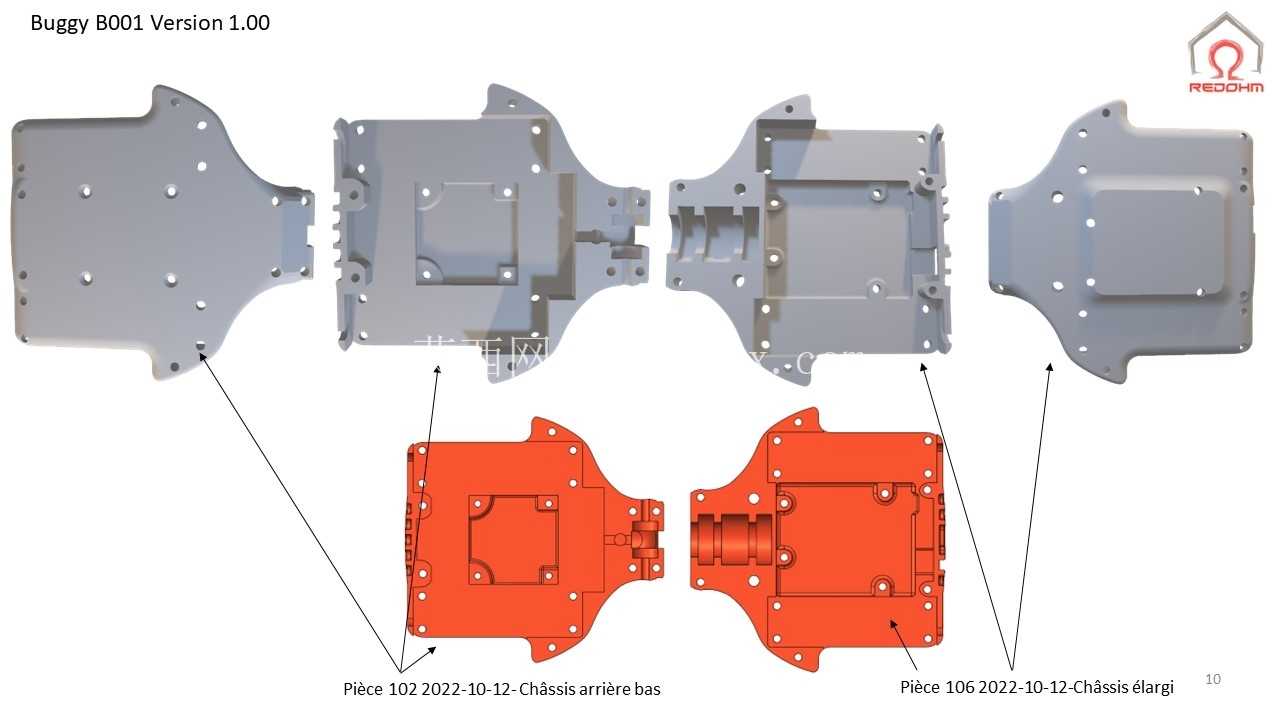

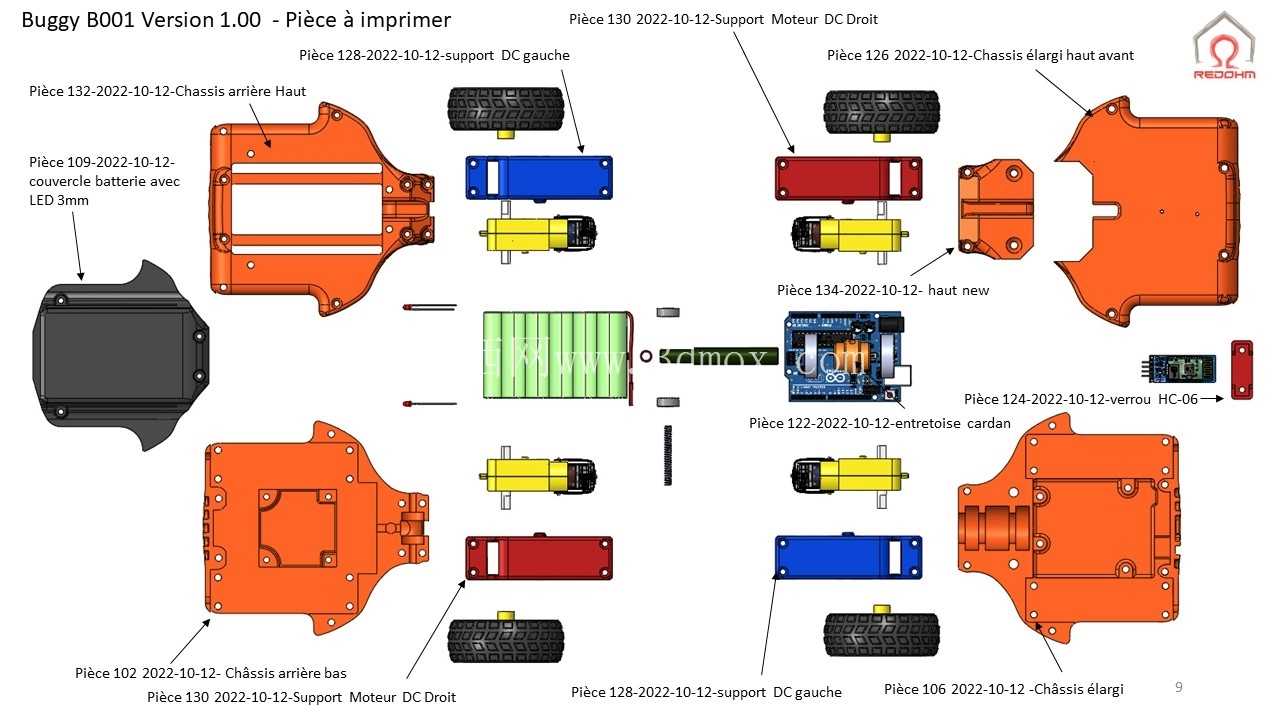

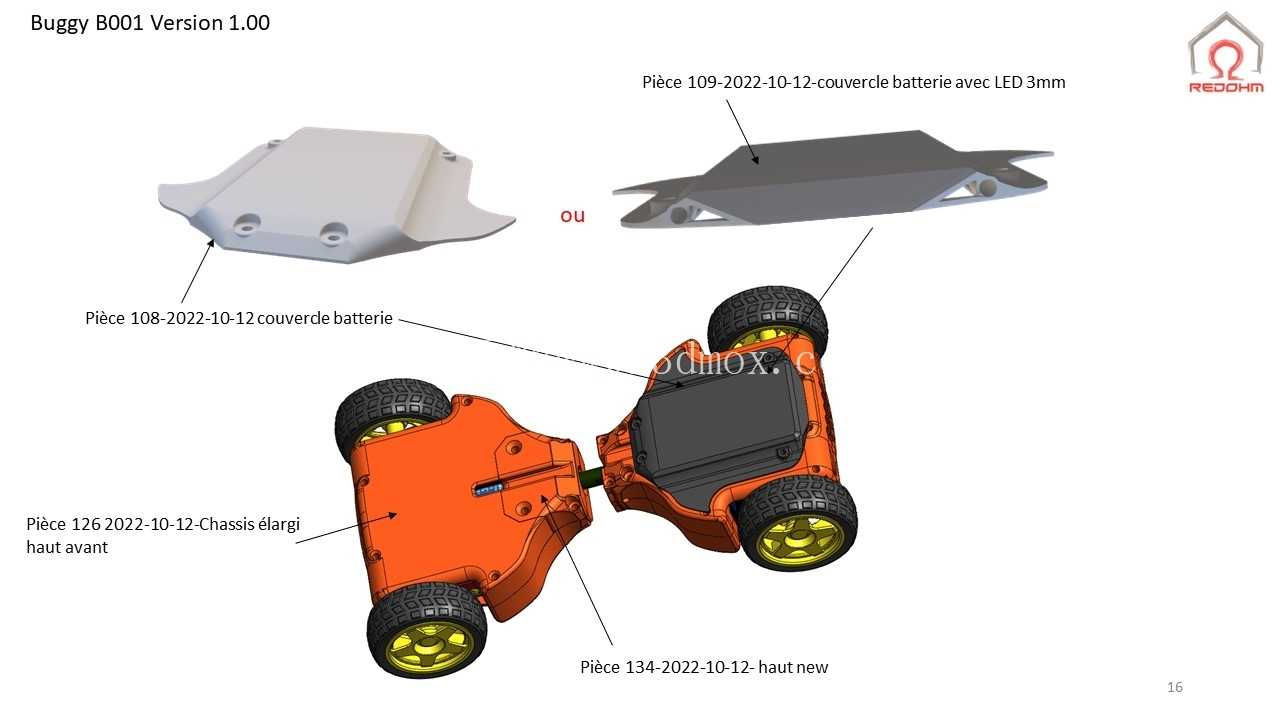

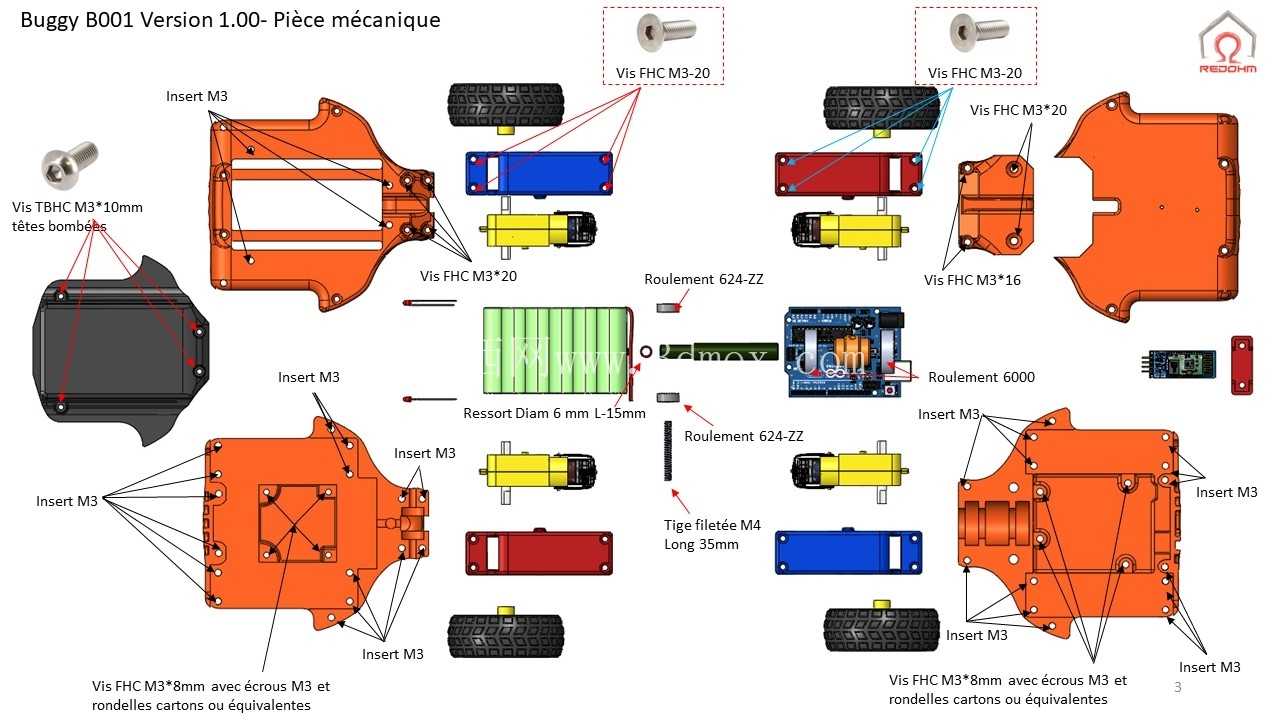

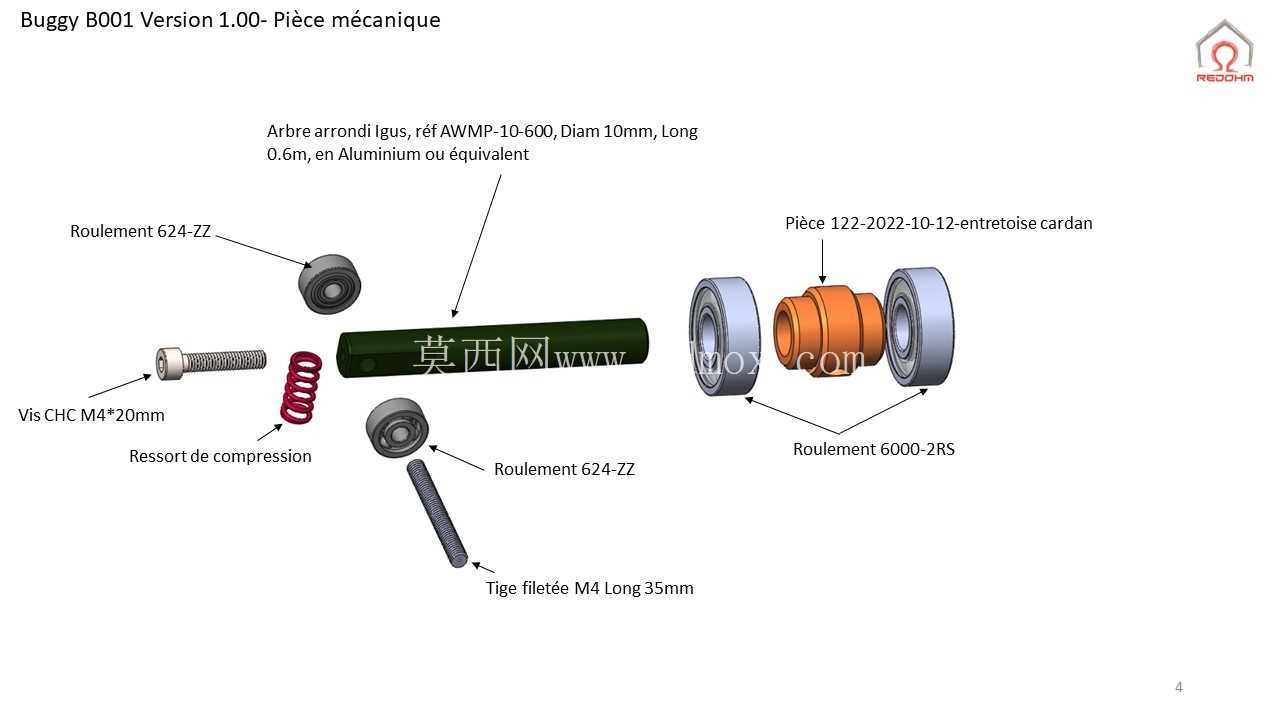

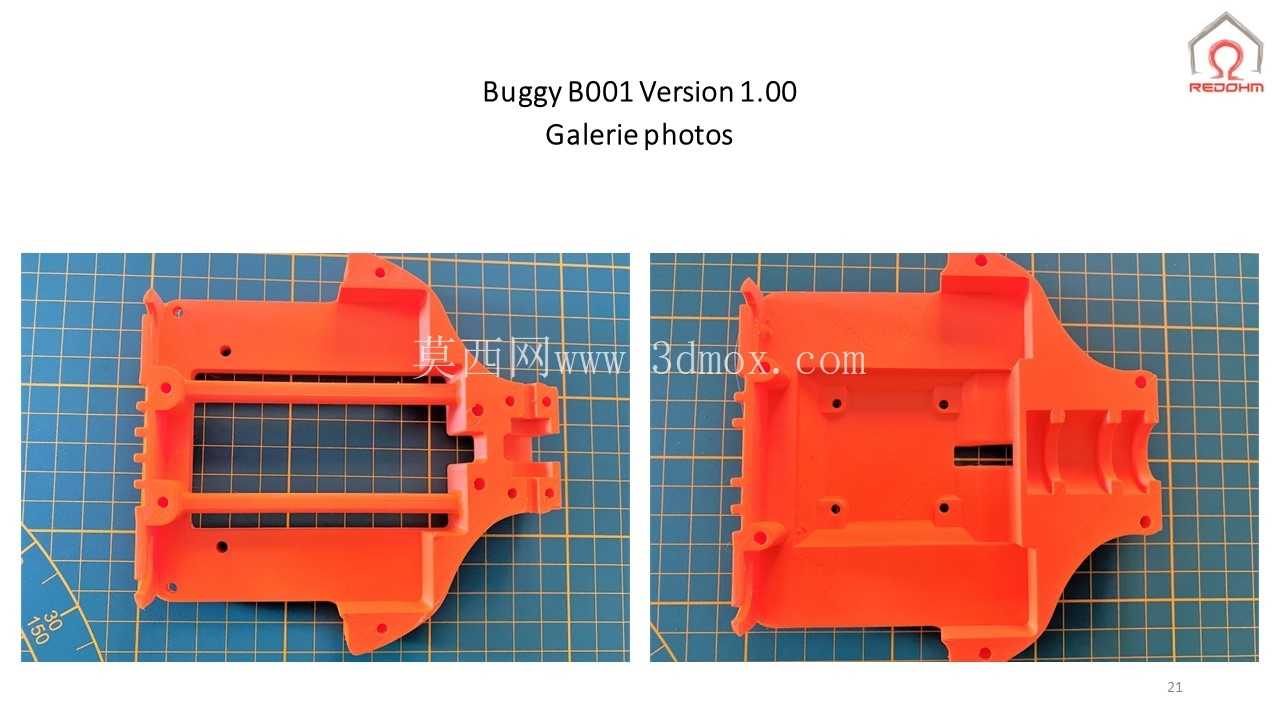

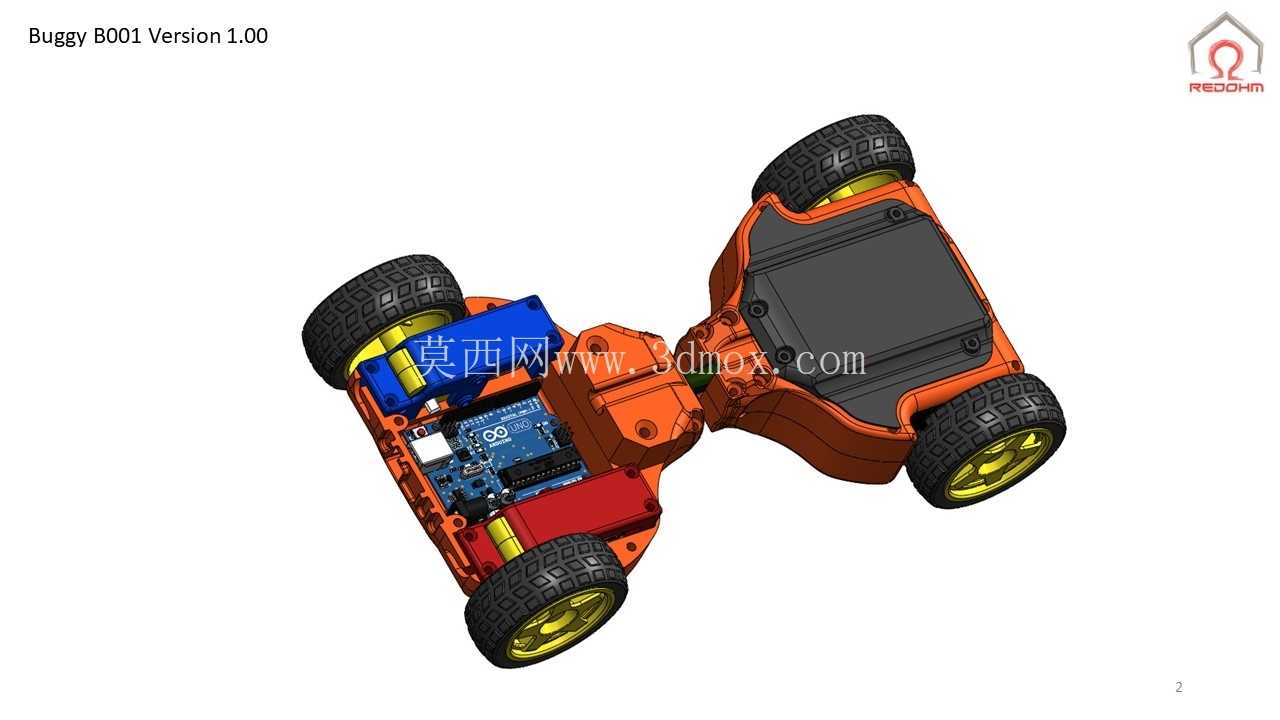

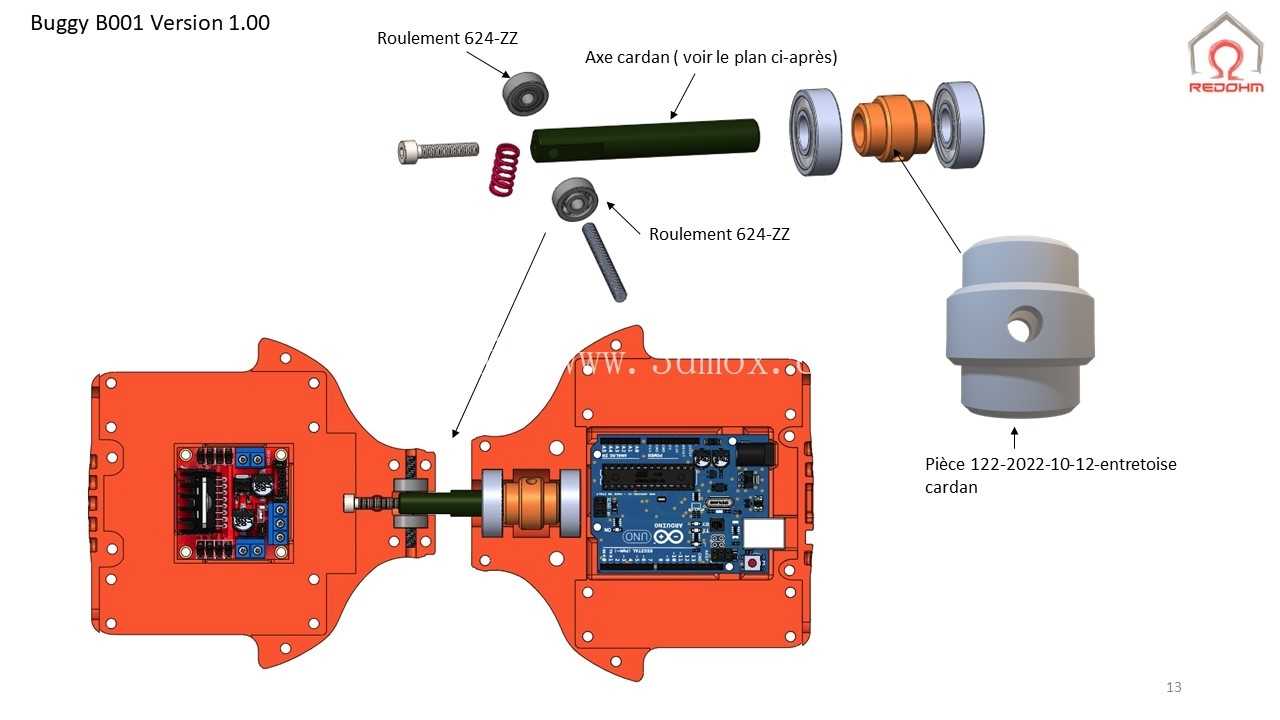

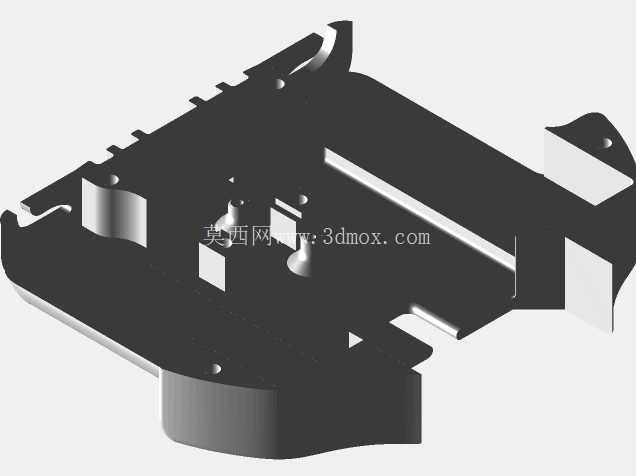

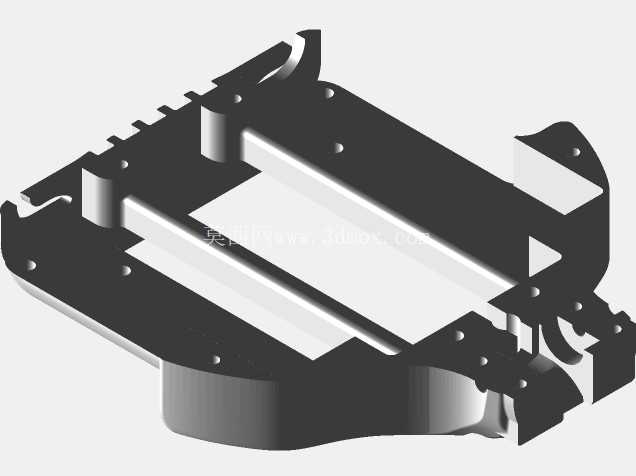

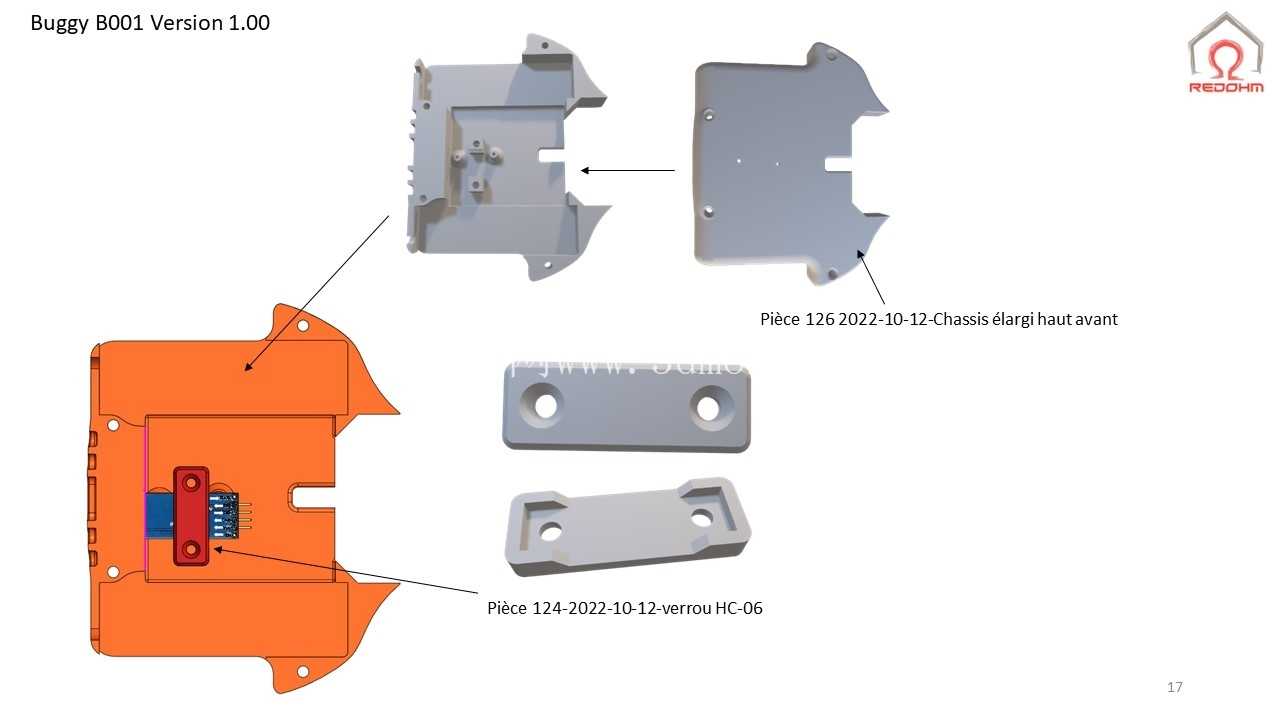

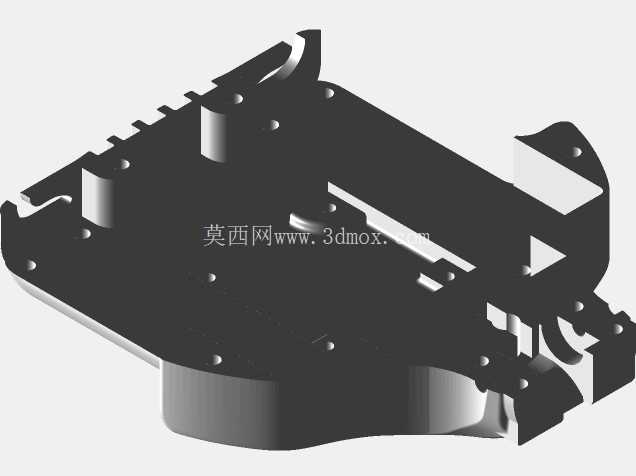

　　行走系统采用四轮独立布局，每个车轮都匹配带防滑纹理的橡胶胎面与硬质轮毂结构，轮毂预留了标准的电机安装轴孔，可直接适配市面上常见的N20系列微型直流减速电机，安装时无需额外定制转接件，电机走线可通过车身内部预设的线槽排布，避免外露线路在移动过程中被剐蹭拉扯。车身主体结构做了分件优化，所有壁厚均控制在1.8-2.2mm区间，既满足FDM熔融沉积3D打印的工艺要求，避免打印过程中出现翘曲、填充不足的问题，也能保证结构在1kg以内的负载下不发生明显形变，上层预留的平整安装平面可搭载Arduino控制板、蓝牙模块、电池组以及小型传感器模组，安装孔位按照开源硬件的标准孔距排布，可直接固定常见的主控板与扩展模块，无需二次打孔加工。这款轮式移动平台的结构设计，核心面向桌面级智能移动载具的二次开发场景，可作为小型巡检、教学实验、创客项目的基础承载底盘使用。从结构布局来看，整体采用分体铰接式的双段车身设计，前后段通过中间的回转连接结构实现相对偏转，相比传统固定轴距的四轮底盘，这种铰接结构能大幅缩小转弯半径，在桌面、狭小实验场地等受限空间内具备更灵活的转向能力，适配实验室桌面调试、小型室内场景演示等对机动性要求较高的使用场景。从设计思路上，这款平台优先考虑了改装兼容性与制作门槛，车身外壳分为上下两层，上层盖板通过卡扣与下层主体连接，无需螺丝即可快速拆卸，方便调试内部的电路与传动结构；前后段的铰接位置预留了阻尼调节空间，可根据实际使用场景调整铰接阻尼，避免行驶过程中车身出现不必要的晃动。针对3D打印的工艺特性，所有结构件都做了拔模斜度处理，无倒扣结构，打印时无需添加大量支撑，仅在车轮轮毂的凹槽位置添加少量易拆除支撑即可，能有效降低打印耗材的损耗与后处理工作量。

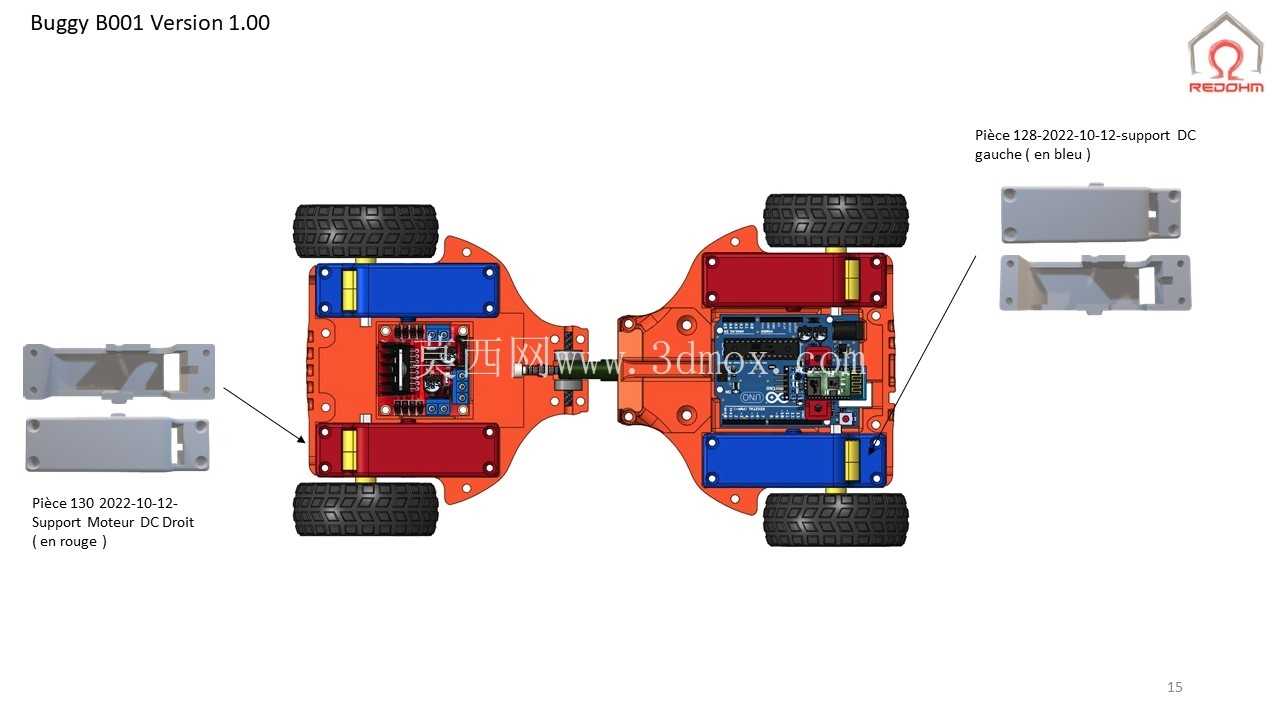

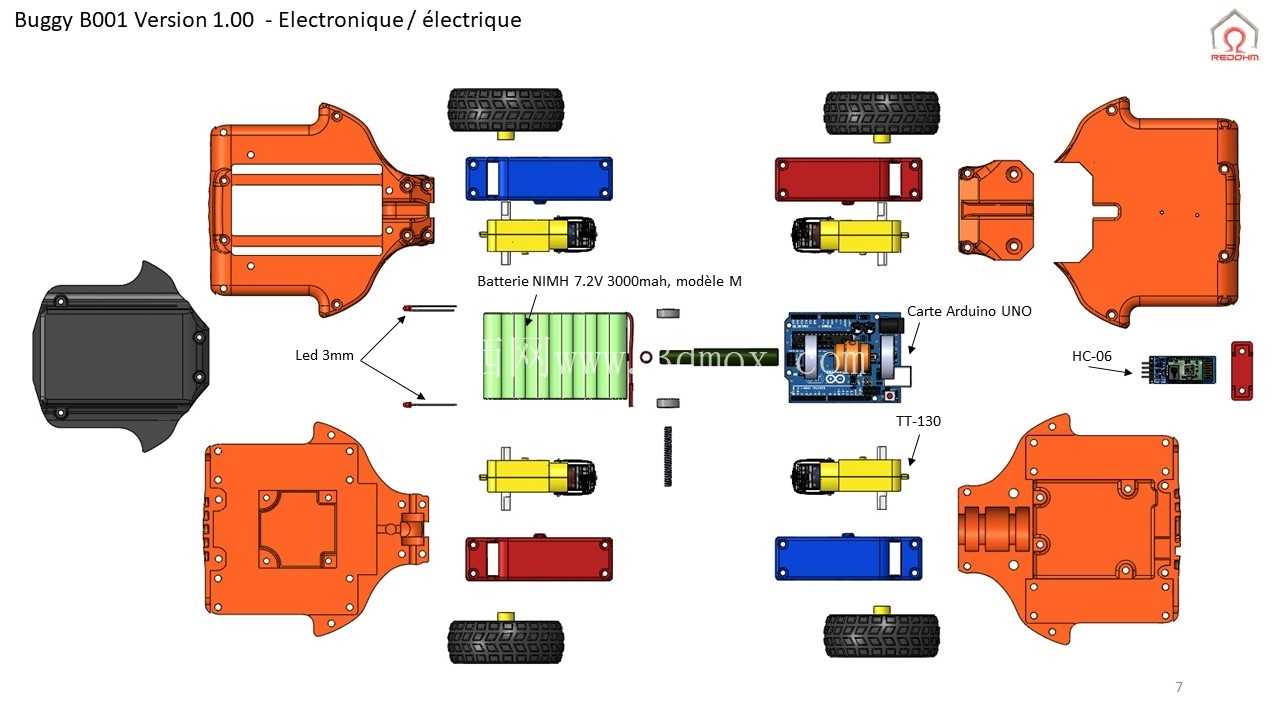

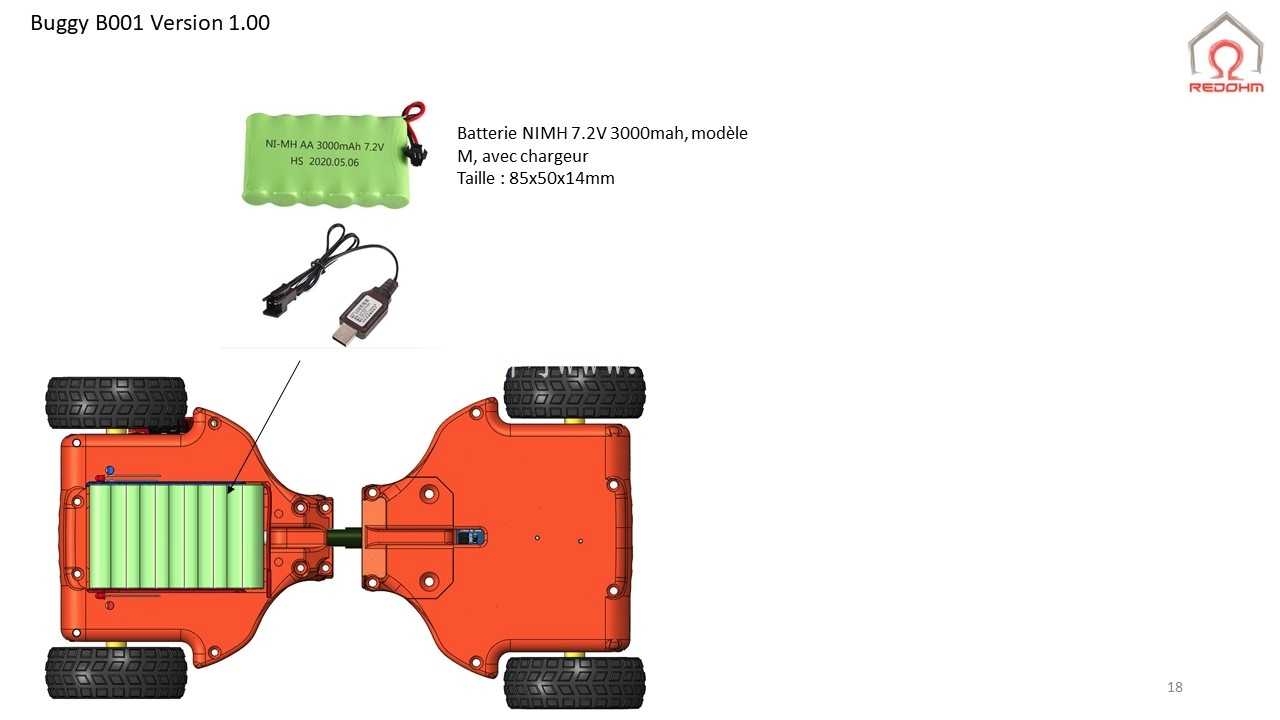

　　传动部分的设计简化了传统底盘的齿轮传动结构，采用电机直驱车轮的方案，省去了中间传动齿轮的装配间隙问题，同时降低了传动过程中的动力损耗，每个电机的安装位都做了定位止口，装配时可快速对齐电机轴与车轮中心，避免出现偏心导致的车轮转动卡顿问题。车身内部的电池仓做了通用化设计，可适配2S锂电池或者多节AA电池组，仓盖同样采用卡扣固定，更换电池时无需拆解整个车身。蓝牙遥控的控制模式下，控制模块可直接安装在车身前段的预留仓位，天线位置避开了金属结构的遮挡，保证遥控信号的稳定传输，同时预留了RC遥控接收机的安装空间，可根据使用需求切换遥控方式，无需改动主体结构。

　　从安装边界来看，整车的宽度控制在100mm以内，长度在180mm左右，高度不超过70mm，可轻松通过常见的室内狭窄通道，上层安装平面的有效承载区域尺寸为80mm*60mm，可满足绝大多数小型传感器、控制板的安装需求，车轮的离地间隙为12mm，可顺利通过不超过5mm的地面凸起，适配平整的室内桌面、地坪等使用场景。结构的连接位置都做了圆角过渡处理，避免应力集中导致的打印件断裂问题，经常拆装的卡扣位置做了局部加厚处理，提升反复拆装的使用寿命。

　　在实际使用中，这款平台可作为移动机器人教学的实验载体，学生可在其基础上加装循迹模块、避障传感器、机械夹爪等扩展组件，完成不同功能的智能机器人制作，也可作为小型展示项目的移动载具，搭载展示模块完成展会、科普活动中的移动演示功能。整体结构没有冗余的装饰性设计，所有造型特征都服务于功能需求与打印工艺要求，零件数量控制在20件以内，装配流程简单，仅需常用的十字螺丝刀即可完成整机组装，适合创客、学生以及结构设计初学者参考学习移动底盘的设计逻辑与3D打印件的结构优化方法。
