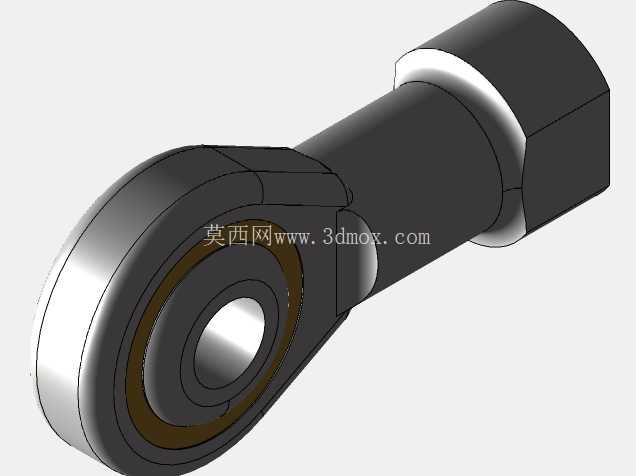

杆球联动连接结构三维设计

　　在自动化装配线的工件推送工位、检测设备的探针调节机构以及小型工装夹具的定位环节，这类杆球组合构件是实现多自由度力传递与角度补偿的核心零件，区别于刚性直连的传动杆，带球形端的杆结构能够在一定角度范围内自适应调整传动方向，抵消安装过程中产生的同轴度误差，避免杆体因偏载出现弯曲变形或者连接端应力集中断裂的问题。从结构设计逻辑来看，球形端与杆身采用一体化加工成型的思路，杆身部分做等直径圆柱面设计，表面粗糙度控制在适合滑动配合的区间，既可以作为直线运动的导向段，也能在配套的轴套内完成往复滑移，球形端的直径略大于杆身直径，球面做高精度研磨处理，能够和配套的球窝结构形成无间隙铰接，传动过程中不会出现回程间隙，保证力传递的精准度。

　　实际应用中，这类构件常被用在需要小角度摆动同时伴随直线位移的传动场景，比如轻工设备的拨料机构，当工件位置存在微小偏移时，球形端可以在球窝内自主偏转一定角度，让杆身始终保持顺畅的直线运动，不会因为安装面的微小公差出现卡滞。设计过程中需要重点关注两个核心边界尺寸，一是杆身的有效行程长度，要匹配机构的最大运动位移，预留足够的安全余量避免运动到极限位置时出现脱开；二是球形端的直径与球窝的配合公差，过盈量过大会导致转动阻力变大，长期运行磨损加快，间隙过大则会出现传动晃动，影响机构的定位精度。杆身与球形端的过渡位置做圆弧倒角处理，避免应力集中，在高频往复运动的工况下，这个过渡区域是应力最高的位置，圆弧半径的取值要结合杆身直径做匹配，通常取杆身直径的0.2到0.3倍，能够有效分散交变应力，提升构件的疲劳寿命。安装层面，杆身部分通常配套铜基或者工程塑料材质的导向套，导向套的长度要大于杆身直径的1.5倍，保证导向稳定性，球形端的球窝结构会设计可拆卸的压盖，方便后期维护时更换磨损的球面衬垫，不需要整体更换整个构件，降低设备的维护成本。

　　在不同的应用场景下，这类构件的尺寸参数会做针对性调整，用于微型检测设备的版本杆身直径更小，球面精度等级更高，能够实现微米级的传动精度；用于普通工装夹具的版本则会适当提升材料硬度，做表面淬火处理，提升耐磨性能，承受更大的推送力。不同于标准的直杆传动件，杆球组合结构的核心优势在于补偿安装误差的能力，很多非标设备组装过程中，不同加工件的公差累积会导致传动孔位出现微小的角度偏差，如果使用刚性直杆，强行安装后会产生很大的内应力，运行很短时间就会出现杆体弯曲或者连接螺丝断裂的问题，而带球形端的杆结构可以通过球面的自适应转动抵消这些偏差，降低对零件加工精度的要求，同时提升设备运行的顺畅度。

　　建模过程中，球面与杆身的同轴度是核心管控指标，建模时需要以杆身的中心轴线为基准构建球形特征，保证球面的球心落在杆身的轴线上，否则安装后会出现传动偏心，运动过程中产生额外的振动。另外杆身的端面会做中心孔设计，方便后期加工时的顶装定位，也可以作为安装时的工艺基准，保证整个构件的形位公差符合设计要求。在受力较大的应用场景，杆身与球形端的内部不会做中空设计，保证整体的结构强度，而用于轻载传动的场景则可以适当做轻量化处理，在不影响强度的前提下减少材料用量，降低构件的运动惯量，提升机构的响应速度。
