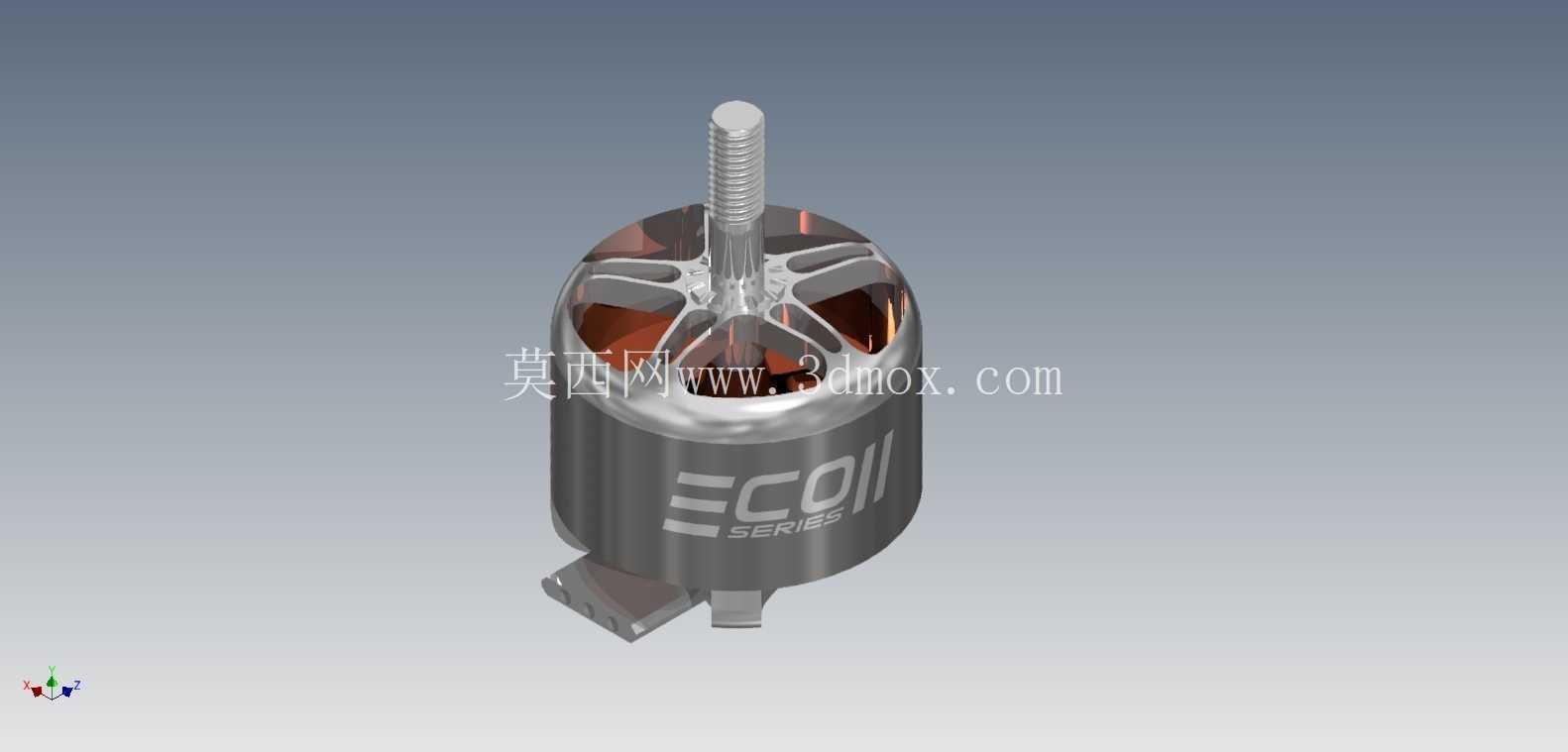

Emax ECOII 2814高精度无刷电机结构设计

　　在中小型无人机动力系统选型与结构适配环节，动力单元的尺寸精度、安装兼容性直接决定整机机架的装配效率与飞行可靠性，这款2814规格外转子无刷电机的三维结构设计，完全围绕7-10英寸无人机机架的装配需求展开，所有关键尺寸均匹配行业通用安装规范，可直接导入大型无人机总装、工业巡检机器人动力模组的装配文件中完成干涉校验，无需二次修正安装位尺寸。从实际应用场景来看，该规格电机主要适配中小型航拍无人机、FPV穿越机、轻型工业作业机器人的旋转动力输出场景，可直接驱动匹配规格的螺旋桨完成推力输出，也可作为小型传动机构的动力源搭载在轻量化自动化设备上，其外转子结构的设计本身就兼顾了扭矩输出效率与散热需求，定子绕组直接与底座安装位贴合，飞行过程中的迎面气流可通过钟罩与定子之间的预留间隙直接带走绕组工作产生的热量，避免长时间大油门工况下的磁钢退磁问题。

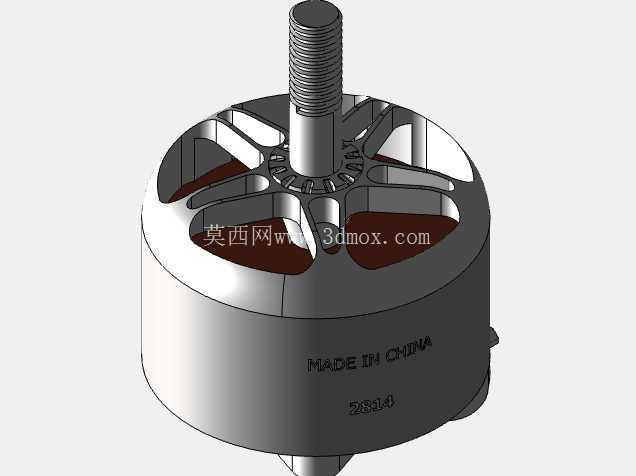

　　设计过程中首先锁定的是安装边界尺寸，底座上的三个M3螺纹安装孔完全遵循行业通用的19mm孔距标准，可直接适配市面上绝大多数同规格电机安装座，无需对机架电机座进行二次打孔加工；输出轴的轴径与伸出长度严格匹配常用螺旋桨的安装孔径，桨座位置的定位台阶可保证螺旋桨安装后与电机轴的同轴度，避免高速旋转时出现动平衡偏差导致的整机震动。结构细节上，模型完整还原了内部定子绕组的排布方式、硅钢片叠压结构、外转子磁钢的贴合位置，以及底座出线端的走线槽结构，在做整机装配干涉检查时，可直接验证电机线与机架机臂的走线空间是否充足，避免装配时出现线材挤压磨损的问题；钟罩外壳的散热间隙尺寸完全按照实物开模比例还原，做整机气流模拟时可准确计算流经电机内部的冷却风量，为动力系统的热管理仿真提供准确的结构依据。

　　做结构建模时，所有配合面的公差均按照实际零件的加工公差带设置，转子与定子之间的气隙宽度严格控制在合理区间，既保证磁路转换效率，又避免高速旋转时转子与定子出现扫膛问题；底座的安装平面平面度、输出轴与安装平面的垂直度均按照实物装配精度设置，在做虚拟装配时可直接模拟螺丝锁紧后的电机安装姿态，提前排查安装面不平整导致的电机轴偏斜问题。对于结构设计从业者来说，该模型可直接作为同规格电机选型的尺寸参考，在机架设计阶段直接调用即可完成电机安装位的结构设计，无需反复测量实物尺寸调整安装孔位与避让空间；对于设备选型人员来说，可通过模型直观核对电机与机臂、电调、螺旋桨的装配空间，避免选型后出现尺寸不兼容需要返工修改机架结构的问题。

　　模型的重量分布与重心位置完全按照实物的材质密度设置，在做整机重心配平计算时，可直接提取模型的重量与重心坐标参数，为飞控的安装位置、电池摆放位置提供准确的配平依据，减少实机试飞时的配平调试工作量。需要注意的是，该模型还原的是电机的完整机械结构，包含所有外观与内部配合细节，在做大型装配体轻量化处理时，可根据仿真需求对内部绕组细节进行简化，保留外部安装尺寸与接口特征即可满足总装设计的使用需求，不会影响安装位的尺寸校验精度。
