单自由度可调节FPV相机倾斜安装支架

在穿越机FPV飞行领域，相机安装支架的性能直接决定了飞行过程中画面的稳定性与视角适配性，这款适配CADDXFPV Ant Lite及同尺寸纳米级相机的单自由度倾斜支架，正是针对FPV赛车、自由式飞行的实际工况开发的结构件。从实际飞行场景来看，无论是高速穿障时的大G值机动，还是花飞动作中的高频振动，普通刚性支架很容易出现相机角度偏移、画面果冻效应明显的问题，这款支架在设计之初就把抗振稳定性作为核心指标，转轴部分采用安全旋转轴结构，没有多余的虚位间隙，在持续的振动载荷下也能保持预设的倾斜角度不发生偏移，飞行员可以根据自己的飞行风格、飞行速度精准调整相机倾斜角度，比如竞速飞行时设置更大的下倾角获得更好的前方赛道视野，自由式花飞时调整到适中角度兼顾前方与下方的画面取景。

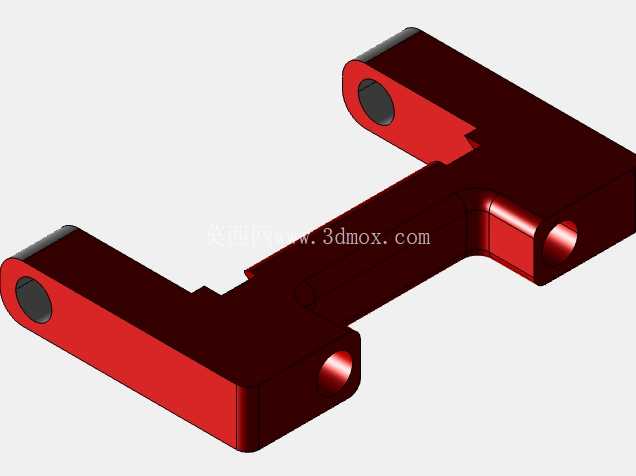

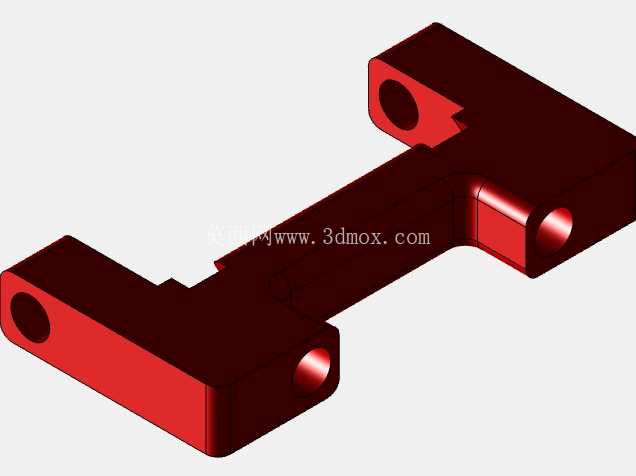

结构设计上，这款支架没有采用多余的冗余结构，整体走极简轻量化路线，整体重量控制在极低水平，安装到机身上之后不会额外增加过多的机头负载，能够避免整机重心过度前移，保证无人机的重心维持在设计合理区间内，减少飞控的调参负担。支架的外形轮廓做了圆弧过渡处理，突出的结构部分刚好可以在镜头外围形成一道防护梁，当飞行过程中发生正面碰撞、擦撞障碍物时，冲击力会先作用在支架结构上，避免镜头直接受撞击损坏，相当于给相机镜头增加了一层物理防护结构。

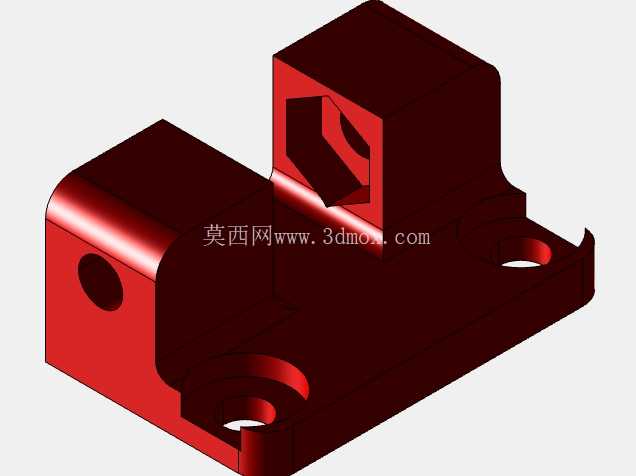

安装兼容性方面，支架底部的安装接口做了通用化设计，能够适配标准阻尼球安装座以及刚性支座，不管用户是使用减震球方案来过滤高频振动，还是采用刚性直装方案来获得更跟手的画面反馈，都可以直接适配安装，不需要额外做转接件改造。安装孔位的间距采用行业通用的标准支座安装宽度，能够直接集成到市面上绝大多数主流的FPV机架上，不需要用户对机架进行打孔、切割等二次加工，替换原有支架的操作门槛很低。

制造适配性上，这款结构针对FDM熔融沉积3D打印工艺做了专门的优化，所有的结构壁厚都控制在适合FDM打印的合理范围，没有大角度的悬空结构，不需要添加过多的支撑材料就可以顺利打印成型，用户可以根据自己的使用需求选择不同的打印材料：如果是追求耐冲击性能，经常进行高速飞行、容易发生碰撞的场景，可以选择TPU柔性材料打印，利用材料本身的弹性吸收碰撞冲击，减少炸机时的结构损坏概率；如果是追求更高的结构刚性，希望获得更稳定无虚位的角度固定效果，可以选择PETG或者尼龙材料进行打印，获得足够的结构强度。

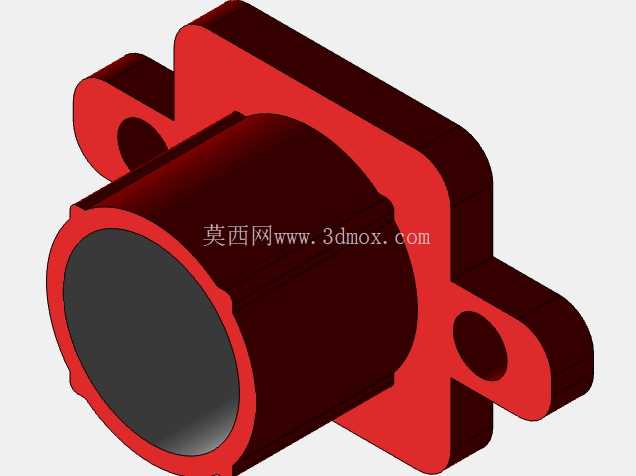

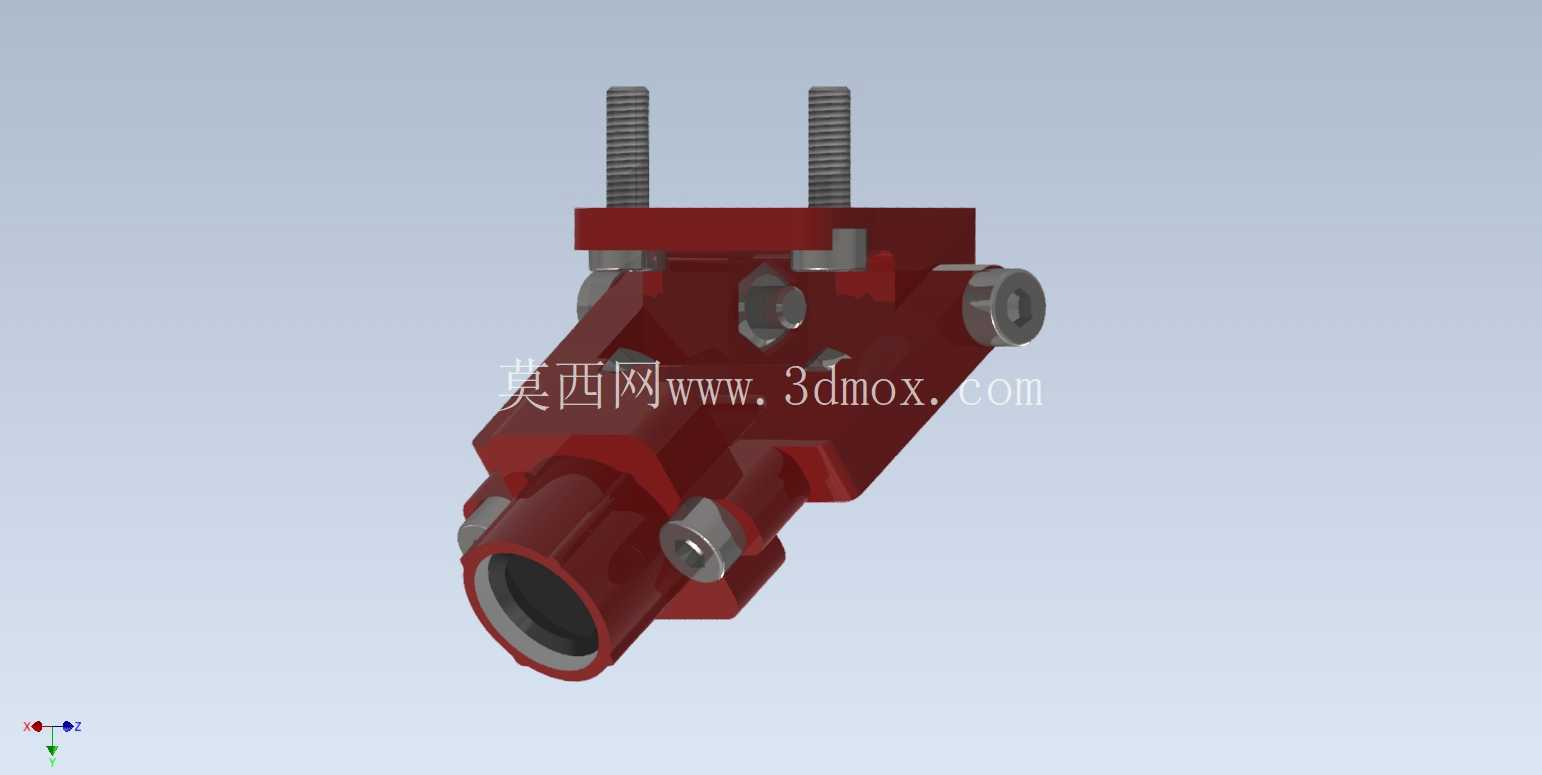

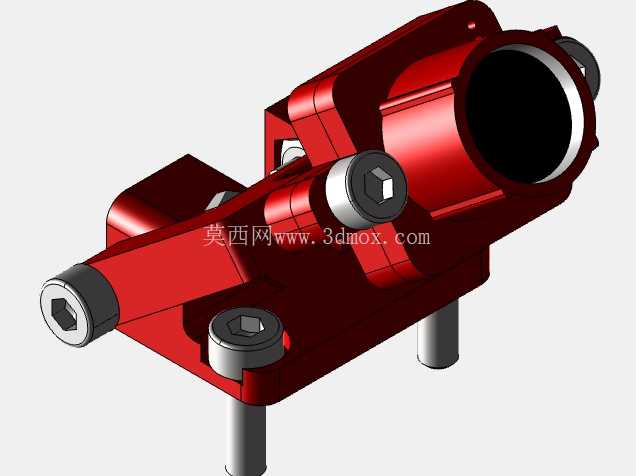

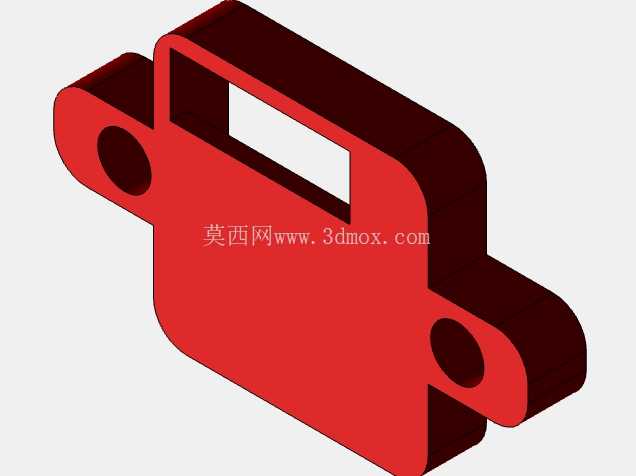

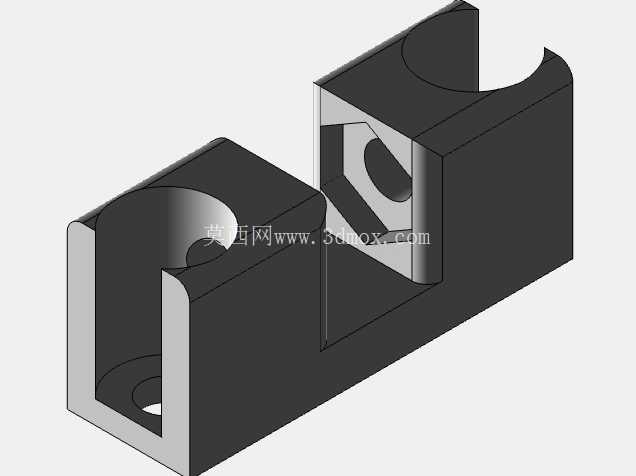

从实际使用的细节来看，支架上方的两个固定螺柱可以配合压片实现相机的夹紧固定，不需要在相机外壳上额外粘贴双面胶，拆装相机的时候只需要调整螺母松紧就可以完成，日常更换相机、调整角度的操作十分便捷；侧面的锁紧结构可以在角度调整到位之后锁死转轴，避免飞行过程中转轴受振动松脱导致角度变化。整个结构没有多余的异形曲面，建模过程中所有的配合公差都针对3D打印的收缩率做了预留，打印完成之后不需要做过多的打磨修整就可以完成装配，转轴的转动阻尼适中，既可以顺畅调整角度，又不会在无外力的情况下自行转动。
