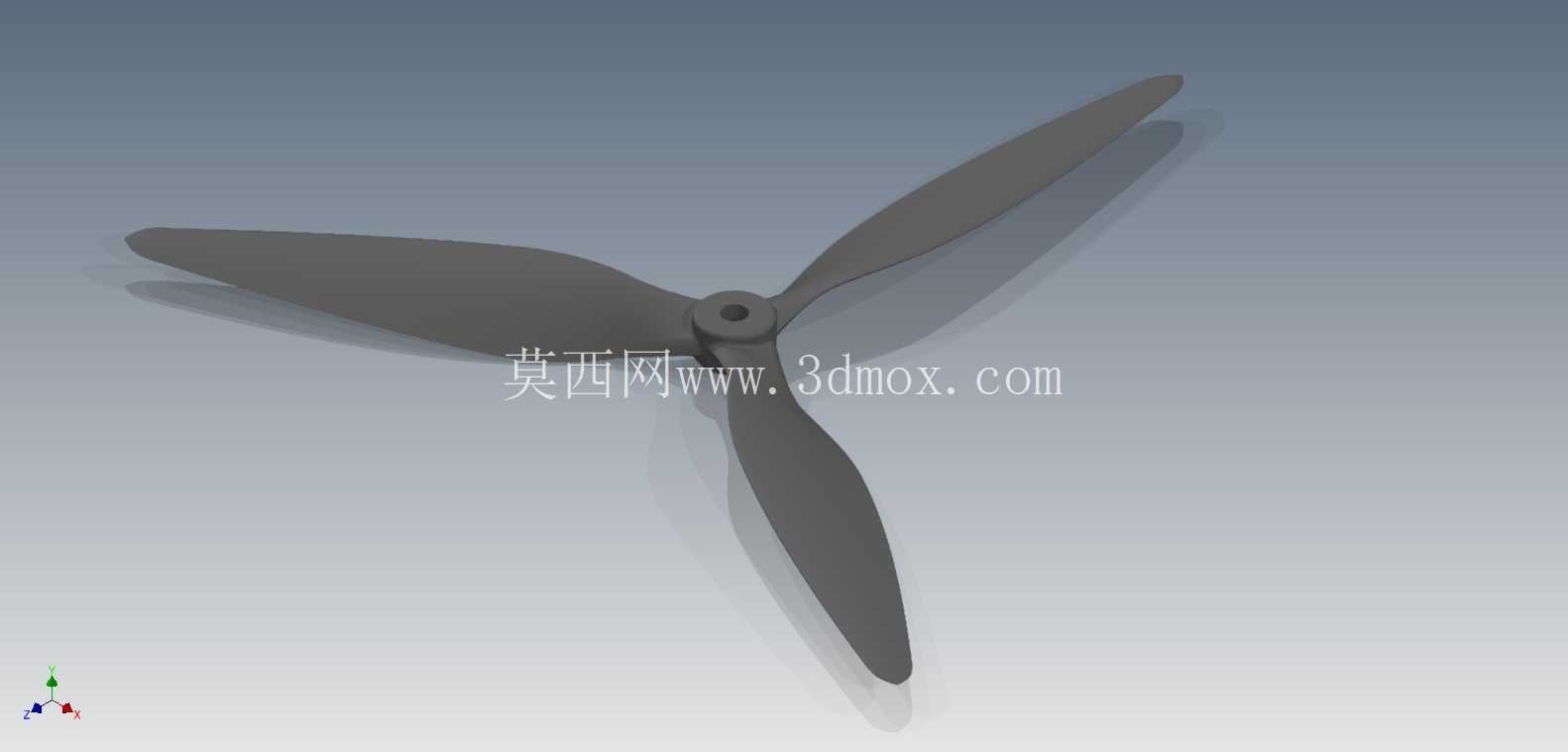

Gemfan1050W三叶螺旋桨结构改装设计

在航模动力系统的实际应用场景中，螺旋桨作为直接将电机输出扭矩转化为推进力的核心部件，其结构设计直接决定了飞行平台的动力效率、振动水平与飞行稳定性。传统两叶螺旋桨虽然在高速飞行场景下具备一定的效率优势，但在低速大拉力工况下，往往存在推力脉动大、动平衡冗余量不足的问题，尤其在10英寸级别的多旋翼、固定翼航模平台上，两叶桨的振动会直接传递至飞控传感器，导致飞行姿态解算误差增大，同时高频振动也会加速机身上挂载的拍摄设备、电子元器件的疲劳损耗。

本次针对Gemfan1050W规格的螺旋桨改装设计，核心目标是在保留原有翼型气动轮廓与桨距特性的基础上，将原有两叶结构重构为三叶配置，重点解决10英寸桨在常用拉力区间的推力稳定性问题，降低运行过程中的振动幅值。设计过程中首先对原有两叶桨的叶素分布进行了完整的参数提取，沿桨叶展向逐段记录弦长、翼型厚度、扭转角数据，确保改装后的三叶桨在相同转速下的拉力系数与原有两叶桨保持匹配，避免出现动力系统匹配失调的问题。

叶片的周向排布严格按照120度等间隔进行轮毂分度，在轮毂与叶片根部的过渡区域，采用连续曲率的曲面进行衔接，避免出现应力集中的直角棱边，确保螺旋桨在高转速离心载荷作用下，根部应力能够均匀分散，不会出现局部应力超限导致的桨叶断裂风险。动平衡设计阶段充分考虑了三叶结构的对称性优势，在轮毂的安装孔位周边预留了平衡调整余量，实际生产装配过程中无需进行大量的去重或配重操作，即可实现较高的动平衡精度，降低旋转过程中的交变载荷。

从安装边界尺寸来看，该螺旋桨的公称直径为10英寸，对应254mm的回转直径，桨距为5.0英寸，即每旋转一周的理论前进距离为5英寸，安装孔位适配常规航模电机的输出轴规格，能够直接替换原有同规格的两叶螺旋桨，无需对电机安装座、机臂结构进行额外修改。在气动性能层面，三叶结构相比同规格两叶桨，在相同拉力输出下能够降低单叶的载荷水平，使得叶尖涡的干扰强度有所降低，推力输出的脉动幅度明显减小，尤其在FPV穿越机、航拍多旋翼这类对振动水平要求较高的平台上，能够有效降低机身的振动量级，提升拍摄画面的清晰度与飞行姿态的稳定性。

设计过程中同时覆盖了顺时针与逆时针两种旋转方向的结构版本，能够满足多旋翼平台正反桨配对使用的需求，两种旋向的桨叶在翼型对称度、重量分布上保持高度一致，避免出现正反桨拉力特性不一致导致的飞行姿态偏移问题。轮毂部分的厚度设计充分考虑了安装压紧力的需求，在保证足够结构强度的前提下尽可能降低轮毂重量，减少不必要的转动惯量，提升电机的动态响应速度，使得飞行过程中的油门响应更加跟手。

在实际工况适配方面，该三叶螺旋桨能够覆盖常用的航模动力输出区间，在中低油门区间即可提供足够的起飞拉力，适合需要稳定悬停、低速机动的飞行场景，同时叶片的翼型设计保留了原型号的高效区间特性，在高速飞行时也不会出现明显的效率下降，兼顾了悬停稳定性与高速飞行的动力需求。叶片表面的曲面连续性经过反复校验，确保气流沿桨叶展向流动时不会出现过早的气流分离，降低了螺旋桨运行过程中的气动噪声，对于需要安静飞行环境的应用场景也具备较好的适配性。
