外径55mm五滚轮全向轮结构设计

这款外径55mm的全向轮，是小型移动平台行走机构里的典型执行部件，在AGV小车、教育竞赛机器人、桌面级巡检设备、仓储分拣小型移载单元里应用十分广泛，区别于传统定向轮与万向轮，它不需要额外的转向舵机结构，仅通过不同轮子的转速差配合，就能实现平面内任意方向的平移、原地自旋、斜向移动等动作，能在狭小空间内完成灵活走位，大幅压缩移动设备的转弯半径需求，很多对空间利用率要求高的自动化移载场景，都会优先选用这类轮组作为行走部件。

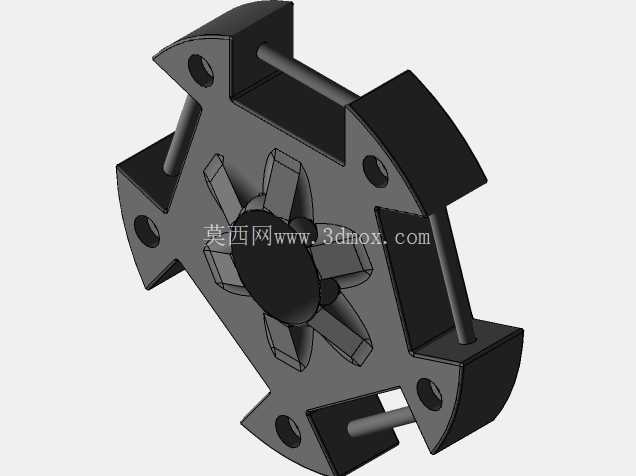

从结构设计逻辑来看，这款全向轮采用了分体式轮毂搭配周向均布滚轮的布局，轮毂主体做了分瓣式的安装槽位，5个橡胶滚轮沿轮毂圆周等角度排布，每个滚轮的自身回转轴线与轮毂主回转轴线呈固定夹角，保证轮组在主方向滚动时，侧向的接触滚轮可以自由转动来抵消侧向滑动摩擦力，避免传统轮子侧移时出现的卡滞、磨损地面、阻力过大的问题。轮毂中心设计了带定位特征的轴孔，内径轴尺寸为6mm，适配市面上绝大多数小型直流减速电机、舵机的输出轴规格，轴孔周边做了星型的加强筋结构，既可以减轻轮体整体重量，又能保证扭矩传递时的结构强度，不会因为频繁正反转、启停冲击出现轮毂开裂的问题。

尺寸边界上，这款全向轮整体宽度为35mm，安装时需要预留的轴向空间不小于38mm，径向方向因为滚轮外缘与轮毂中心的距离固定为27.5mm，安装座的避让半径需要大于29mm，避免轮体转动时与安装支架、设备底板发生剐蹭。滚轮部分采用橡胶材质，表面做了微弧面处理，和地面接触时是近似点接触的状态，既能保证足够的摩擦力，避免行走时出现打滑丢步的问题，又能在经过微小地面不平整区域时，通过橡胶自身的微量形变补偿高度差，保证轮组始终有至少两个滚轮和地面接触，行走过程不会出现明显的颠簸、跳动。

实际选型搭配时，这类小尺寸全向轮通常三个或者四个成组使用，三个轮组呈120度均布安装的结构，控制逻辑相对简单，对电机的一致性要求稍低，适合负载在1kg以内的小型教育机器人、桌面演示设备；四个轮组呈矩形排布的结构，行走稳定性更好，负载能力更强，适合负载在3kg以内的小型移载平台、巡检小车。设计轮组安装结构时，需要注意每个滚轮的转动自由度不能被安装件干涉，滚轮的销轴两端要做轴向限位，避免设备长时间运行后销轴窜出导致滚轮脱落；轮毂和电机输出轴的连接位置，建议加装顶丝或者扁位定位，不要单纯依靠过盈配合传递扭矩，防止频繁换向时出现轮体和电机轴打滑空转的问题。

从建模细节来看，这款全向轮的轮毂部分做了等厚的壁厚设计，适合采用3D打印或者注塑工艺加工，轮毂上的滚轮安装槽位做了轻微的拔模斜度，加工时不需要额外做滑块结构就能顺利脱模；滚轮的内孔和销轴之间预留了0.2mm的配合间隙，保证滚轮可以自由转动不会卡滞，橡胶滚轮的邵氏硬度控制在60A左右，既不会因为过硬导致抓地力不足，也不会因为过软导致行走时形变量过大、定位精度下降。在实际应用场景里，这类全向轮常被用在电子车间的小型物料转运车上，因为车间内设备排布密集，通道狭窄，普通轮组的转弯半径无法满足通行需求，全向轮可以直接横向平移进出工位，不需要预留转弯空间；另外在大学生机器人竞赛的参赛设备里，这类小尺寸全向轮的应用占比也很高，因为它的控制逻辑成熟，结构重量轻，能满足竞赛设备对机动性、重量的严苛要求。
