Falkor七英寸超轻量FPV穿越机车架结构

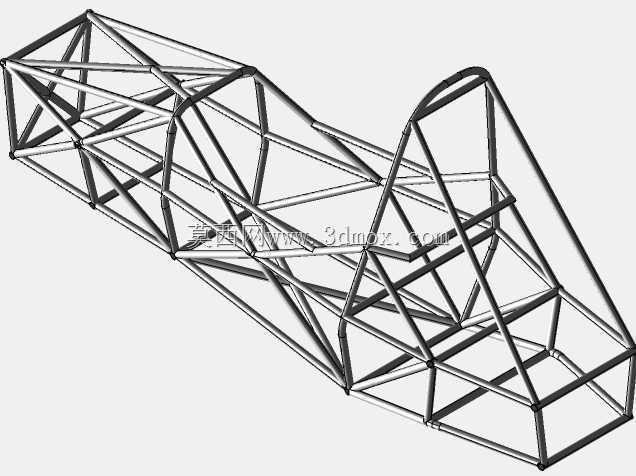

　　这款管架式机架针对小尺寸长航时FPV飞行场景开发，适配7英寸桨叶的动力配置，整体结构采用空间桁架式管架布局，在保证结构刚性的前提下尽可能削减非必要的结构重量，满足sub250的重量控制要求，适配追求极限续航与灵活操控的飞行需求。从实际使用场景来看，这类机架主要面向户外长距离穿越飞行、赛道灵活竞速飞行两类核心场景，桁架结构的抗扭表现能够支撑大机动动作下的结构载荷，同时镂空的管架布局不会遮挡飞控、图传设备的信号传输，也能降低飞行过程中的风阻影响。

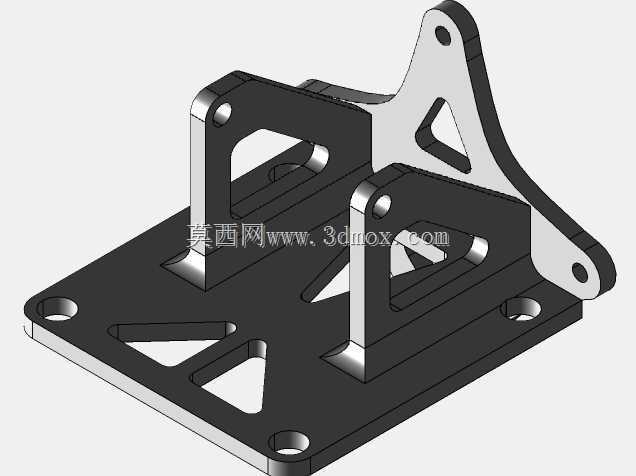

　　在安装边界设计上，机架预留了标准12mm安装孔位的相机安装位，适配25.5mm×25.5mm规格的AIO飞控设备安装，能够兼容4s规格530mAh动力电池的搭载空间，动力电机安装位适配2203.5规格1500-1900kv的无刷电机，同时预留了6英寸摩擦板的安装位置，兼顾灵活飞行过程中的落地缓冲与部件防护需求。图传与摄像头安装区域做了抬高处理，避免管架结构遮挡镜头视野，同时大尺寸的vTX安装围板做了一体化的结构加强，不需要额外加装支撑件就能保证图传设备的安装稳定性，减少飞行过程中的震动对图传信号、成像效果的影响。

　　设计思路上完全围绕重量控制与结构刚性的平衡展开，所有管材的连接节点都做了三角支撑结构处理，避免单管悬臂受力带来的结构形变，整架没有多余的实心结构件，所有受力路径都沿着管材的轴向传递，最大化发挥管材的结构强度优势，在日常飞行的小碰撞中，局部管架的形变不会快速扩散到整体结构，维修时只需要替换受损的单段管材即可，降低日常使用的维护成本。电池安装位做了快拆结构的预留空间，能够支持飞行过程中的快速电池更换，减少场地周转的等待时间，同时电池安装位置靠近机架的重心区域，避免电池重量带来的重心偏移影响飞行操控手感。

　　从实际飞行的适配性来看，这套机架的重心布局经过优化，搭载全套设备后重心落在桨盘平面的中心位置，大角度机动时不会出现额外的配平阻力，配合4s动力配置能够实现一小时以上的续航表现，足够支撑长距离的户外飞行需求。机架尾部的设备安装区预留了足够的接收机、GPS模块安装空间，镂空的结构不会遮挡卫星信号，保证户外飞行时的定位稳定性。起落区域的管架做了局部加粗处理，承受降落时的冲击载荷，避免硬着陆时管架变形挤压内部的电子设备，同时管架的间隙足够大，不会在飞行过程中积累杂物，日常维护只需要简单吹扫即可清理干净。

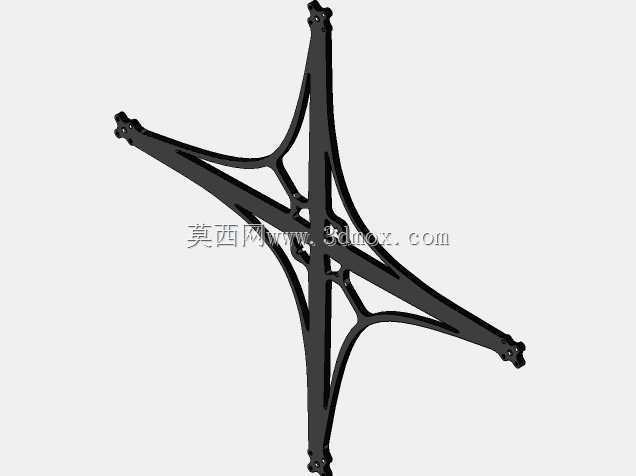

　　不同于一体板式的机架结构，这种桁架管架的震动传导特性更优，电机运转产生的高频震动会沿着管材传递过程中逐步衰减，不需要额外加装过多的减震结构就能保证飞控的采样稳定性，减少飞行过程中的果冻效应，提升航拍成像的清晰度。机架的整体宽度控制在适配7英寸桨叶的安全范围内，桨叶旋转时不会和管架结构产生干涉，同时机臂的长度经过测算，能够给桨叶留出足够的下洗气流通道，避免管架结构干扰桨叶的气流效率，损失不必要的推力。
