AvalonMk2五寸穿越机碳纤机架结构

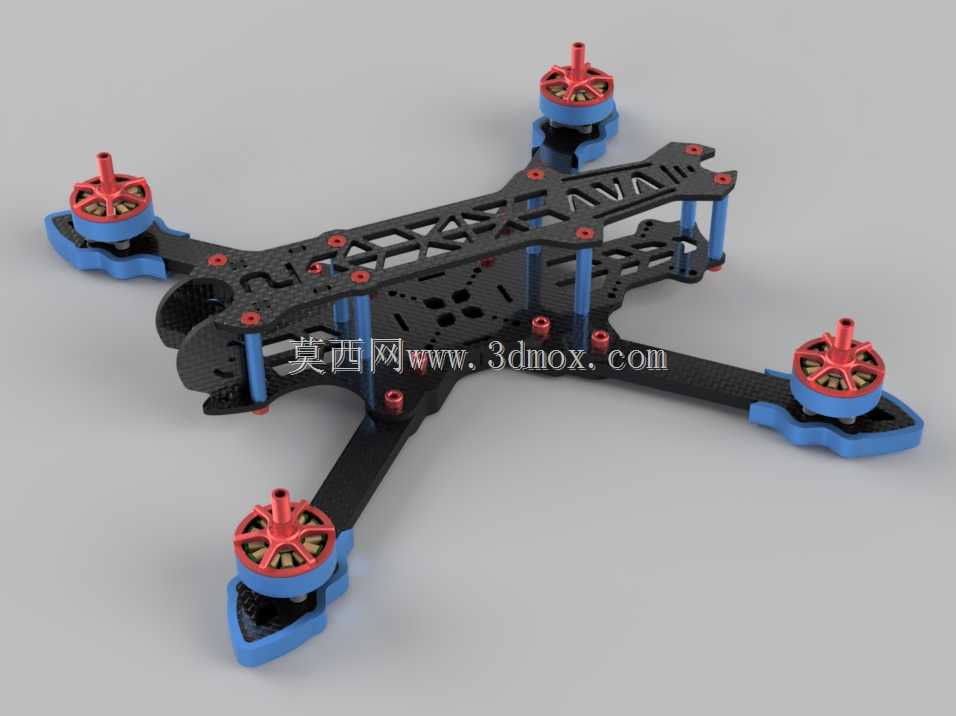

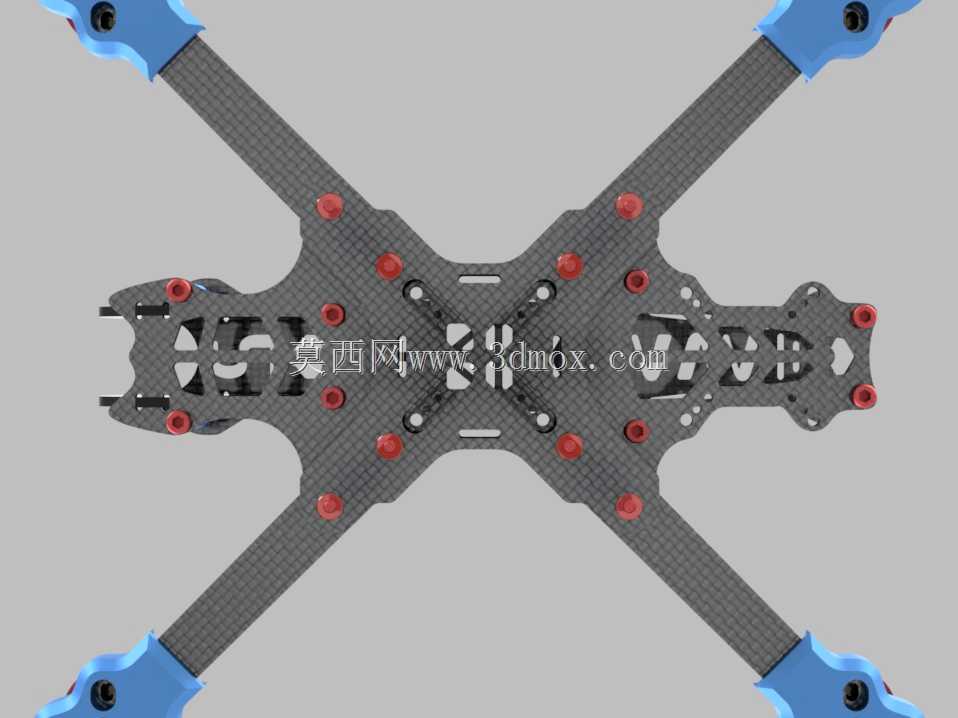

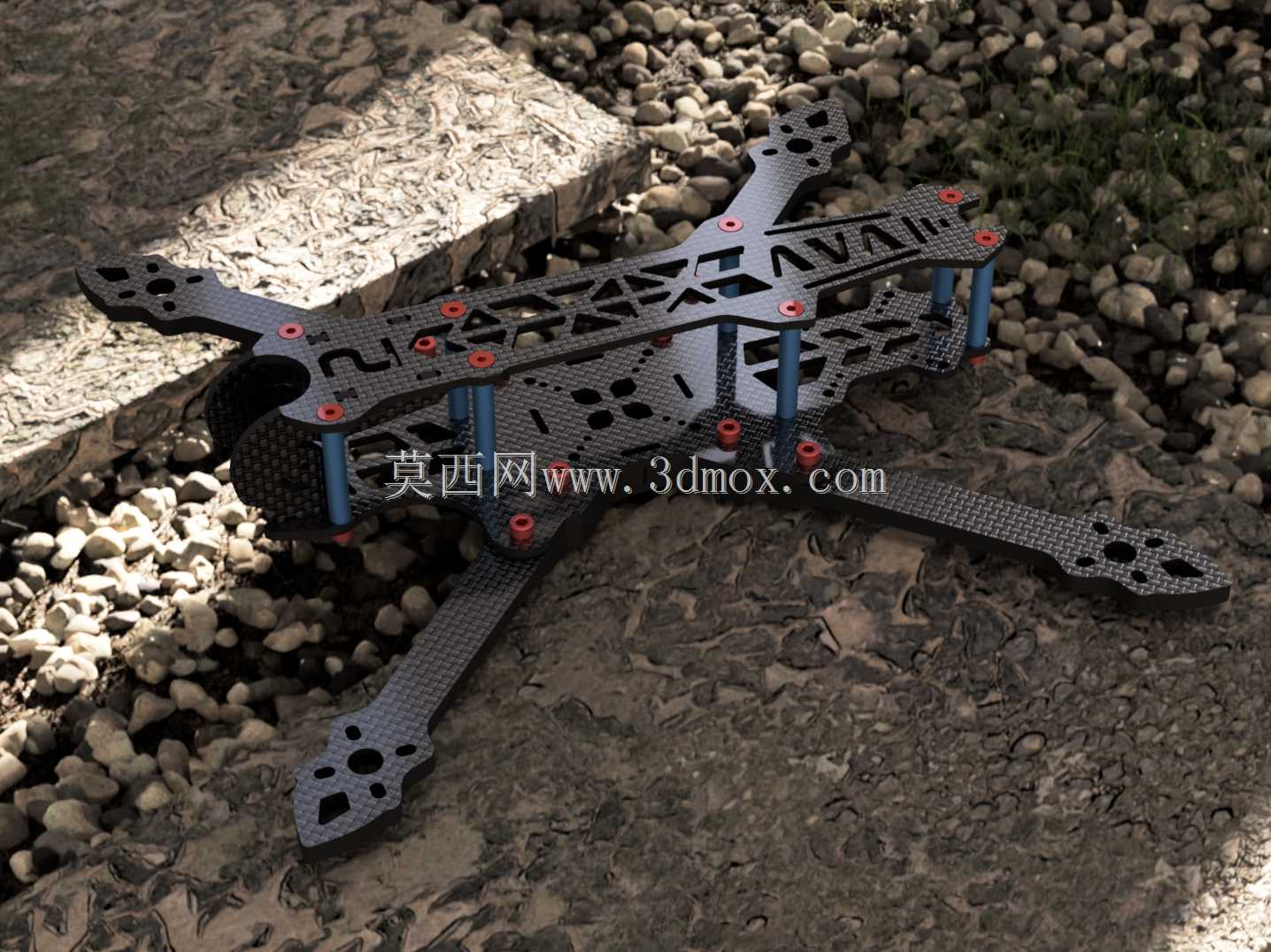

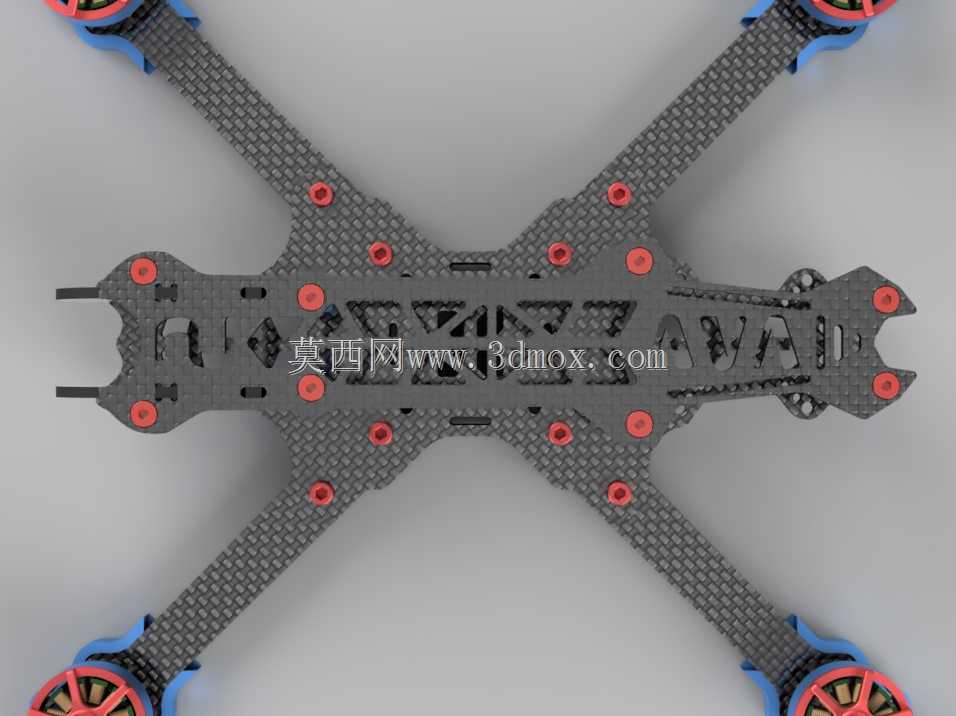

　　这款机架针对五寸FPV自由式飞行场景做了针对性结构优化，核心采用TrueX型机臂布局，区别于传统X型机架的机臂夹角设计，飞行过程中四个电机的推力输出更均衡，不管是做花飞动作的急停、横滚、破S机动，还是高速竞速飞行时的姿态修正，都能减少不必要的推力损耗，操控跟手性更符合进阶飞手的操作习惯。机架轴距设定为250毫米，这个尺寸是五寸穿越机的黄金适配区间，既能够给5.2英寸螺旋桨留出足够的旋转间隙，避免桨叶打到机架主体或者挂载设备，又不会因为轴距过大增加整机重量、降低机动响应速度。

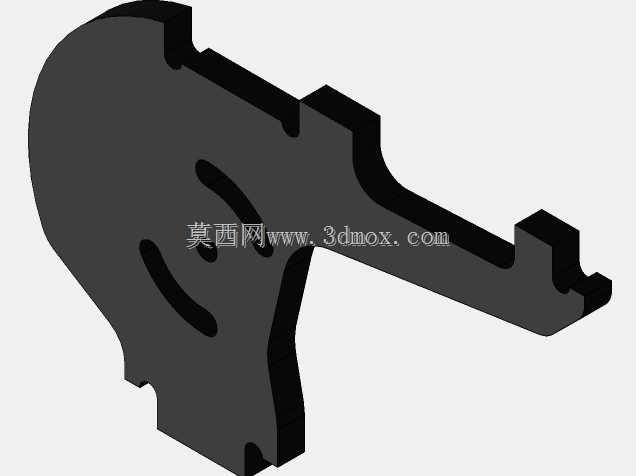

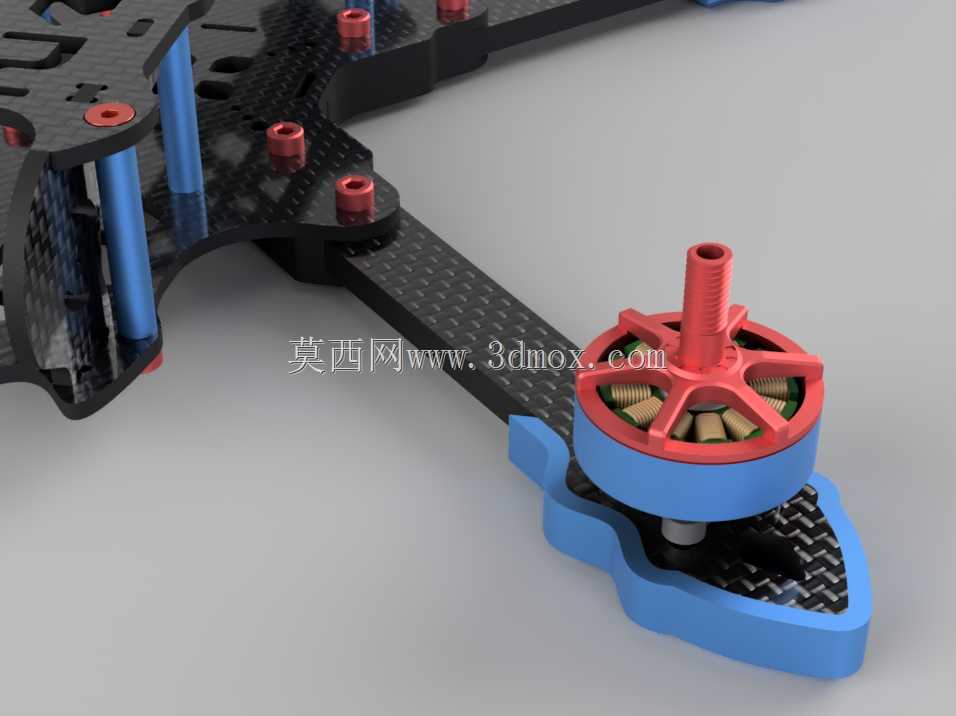

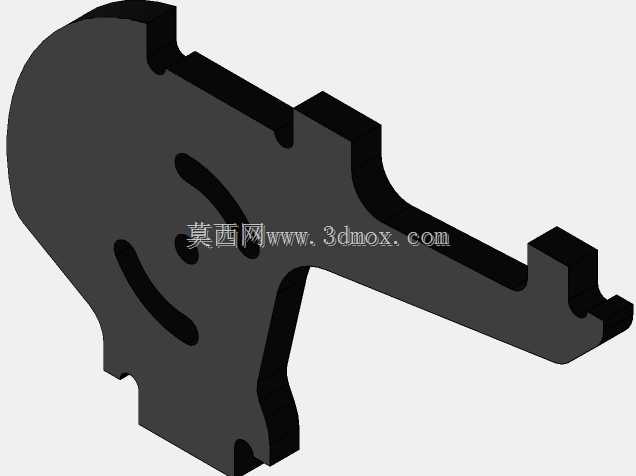

　　设计阶段预留了两种相机安装高度选项，分别对应25毫米和28毫米两种相机支架高度，飞手可以根据自己选用的FPV相机尺寸、镜头视场角调整安装位，既能够避免飞行过程中机架结构进入镜头拍摄画面，也能根据整机重心需求调整相机位置，优化飞行时的重心分布。机臂部分采用一体化碳板切割成型，没有额外的拼接结构，炸机时的应力能够沿着碳板纤维方向均匀分散，减少机臂断裂的概率，机臂末端预留了标准的电机安装孔位，适配市面上绝大多数22系列、23系列穿越机电机，安装时不需要额外打孔修改，直接用标准螺丝就能完成固定。

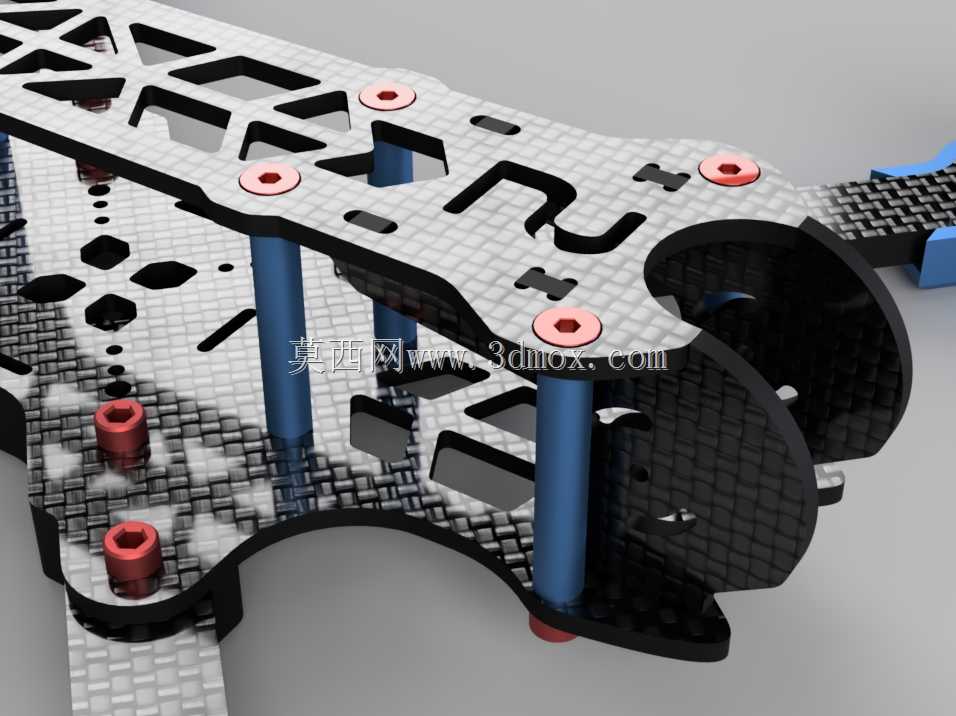

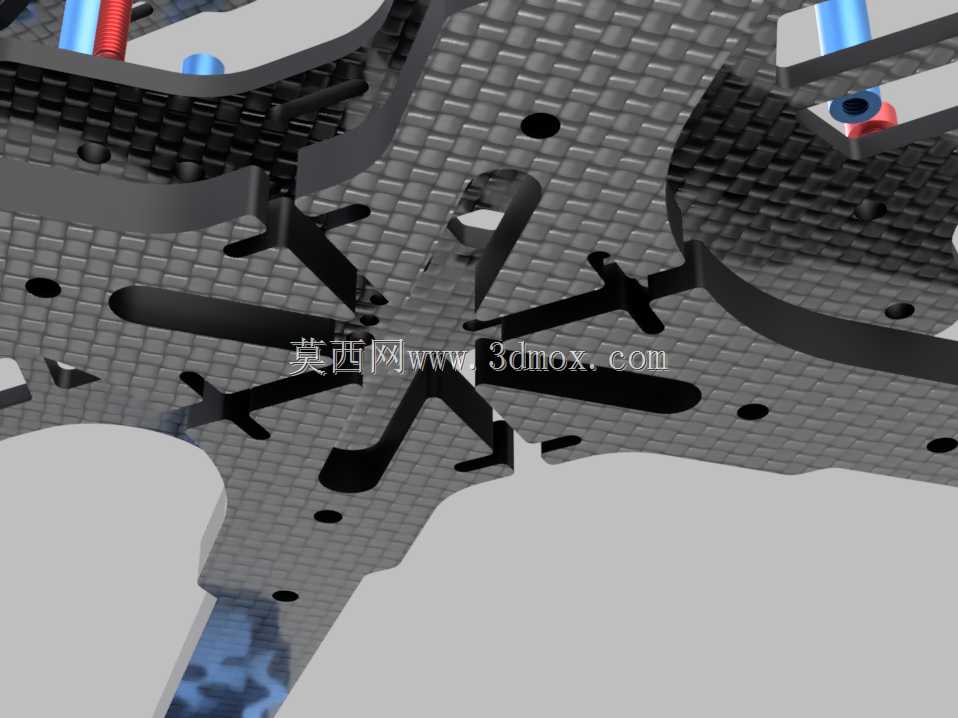

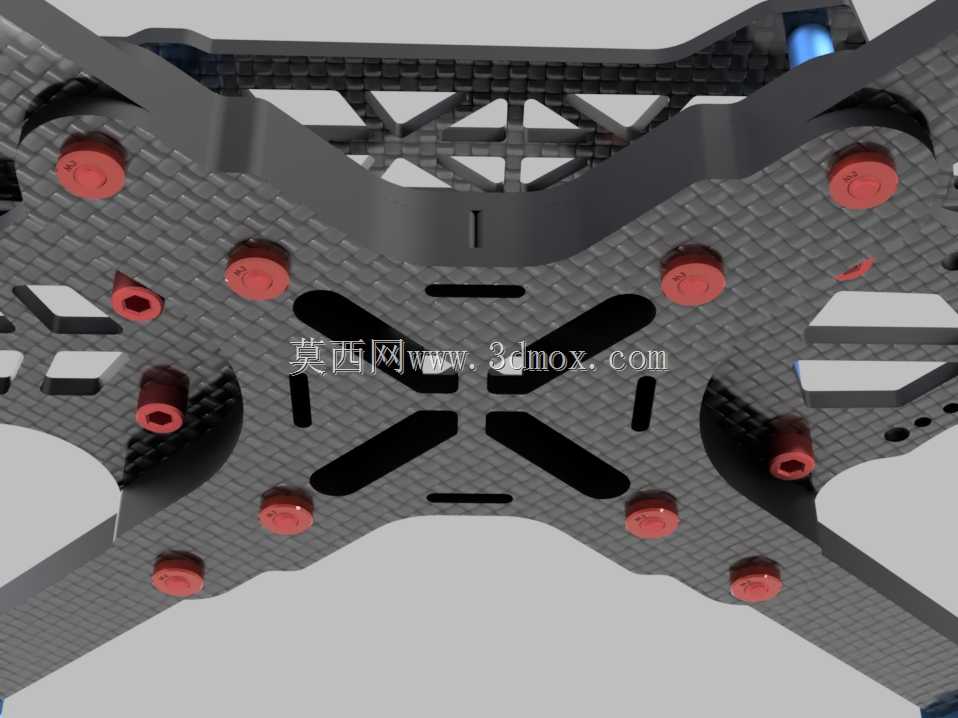

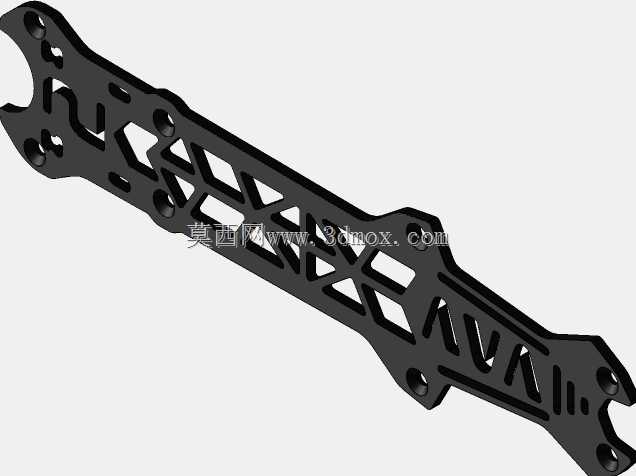

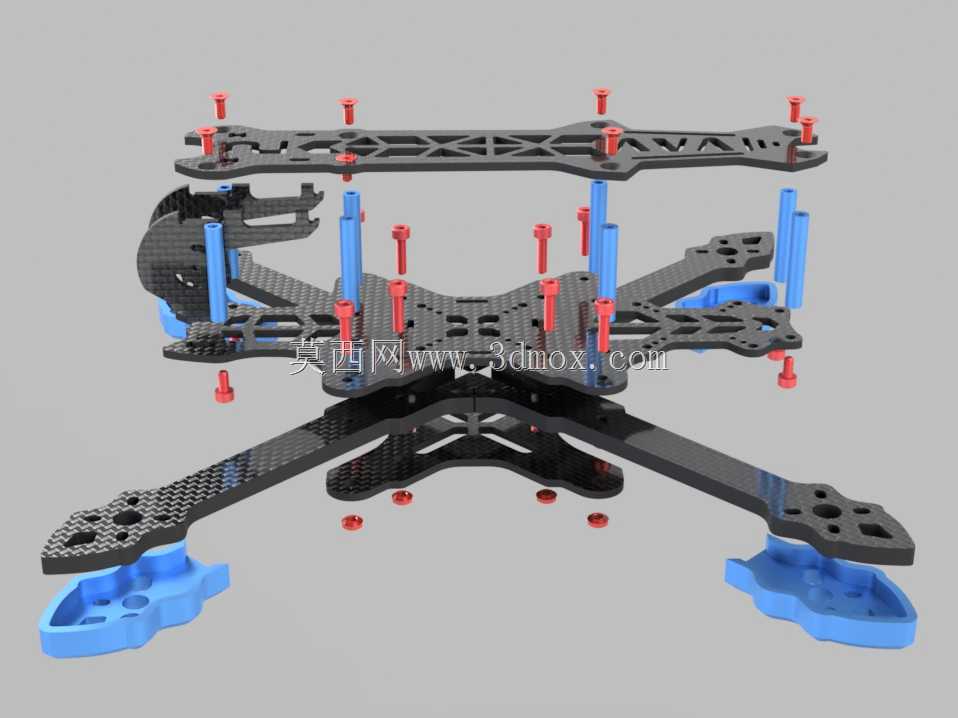

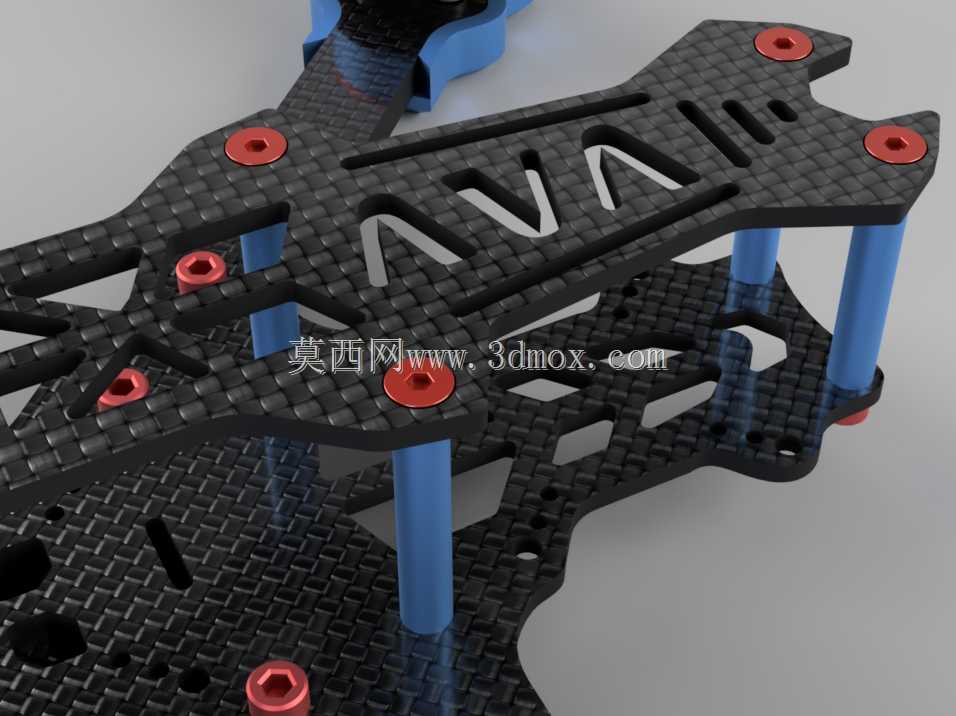

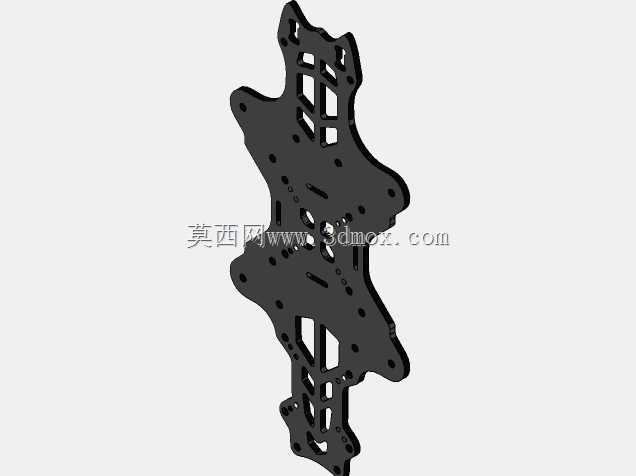

　　机架上下板之间采用等长的铝柱做支撑，既能够给飞控、电调、图传、接收机等电子设备留出足够的安装空间，也能保证整机结构的刚性，飞行过程中不会因为机架形变导致飞控减震效果打折扣，减少果冻画面的出现概率。机架顶板做了大面积的镂空减重设计，在不损失结构强度的前提下尽可能降低整机重量，镂空位置同时兼顾了散热需求，电调和图传工作时产生的热量能够快速通过镂空区域散出，避免长时间飞行时电子设备积热过热。机臂末端预留了LED灯条的安装槽位，飞手可以根据需求加装夜航灯，方便夜间飞行时判断飞行姿态，同时机架底部预留了运动相机的安装孔位，能够适配主流的拇指运动相机，满足航拍记录的需求。

　　实际组装时，所有安装孔位都做了公差匹配，碳板边缘做了倒角处理，不会割伤飞手或者划伤线材，电子设备的走线可以顺着铝柱之间的空隙排布，用扎带固定后不会突出机架表面，减少飞行时的风阻。这款机架既适合日常休闲花飞练习，也能满足小规模穿越机赛事的竞速需求，结构设计兼顾了耐用性和轻量化，不需要做过多的二次修改就能完成整机组装，对有一定组装经验的FPV爱好者非常友好。
