阿瓦隆Mk3穿越机机架结构设计

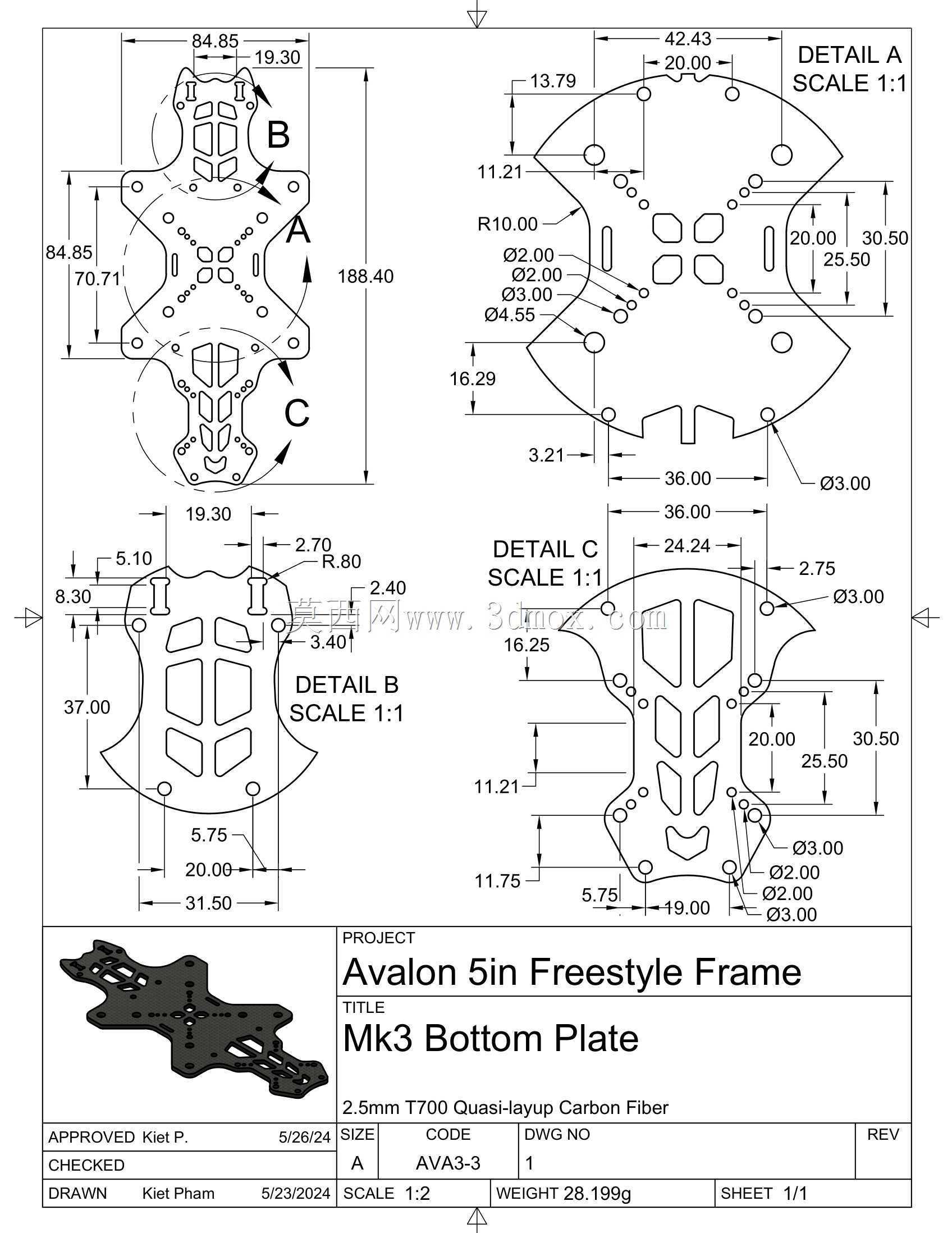

　　这款True-X构型的机架核心面向自由式花飞与长距离远航两类穿越机飞行场景设计，结构设计全程围绕飞行耐用性与装机友好性两个核心维度展开，没有为了极致轻量化牺牲结构冗余，也没有过度堆砌材料增加不必要的起飞重量。机架的堆叠安装区域做了多规格兼容设计，中心区域与机身后部预留了30.5mm、25.5mm、20mm三种主流安装孔距，能够适配目前市面上绝大多数主流图传、飞控、电调的安装尺寸，不需要玩家额外打孔或者打印转接件，降低装机的改造成本。机架提供5英寸与7英寸两种桨叶适配版本，能够覆盖从近距花飞到远距巡航的不同飞行需求，250毫米的宽轴距设计为螺旋桨转动预留了充足的安全间隙，既减少了桨叶打臂的概率，也给大尺寸桨叶的气流留出了足够的流通空间，避免机架结构干扰桨效，提升动力系统的利用效率。

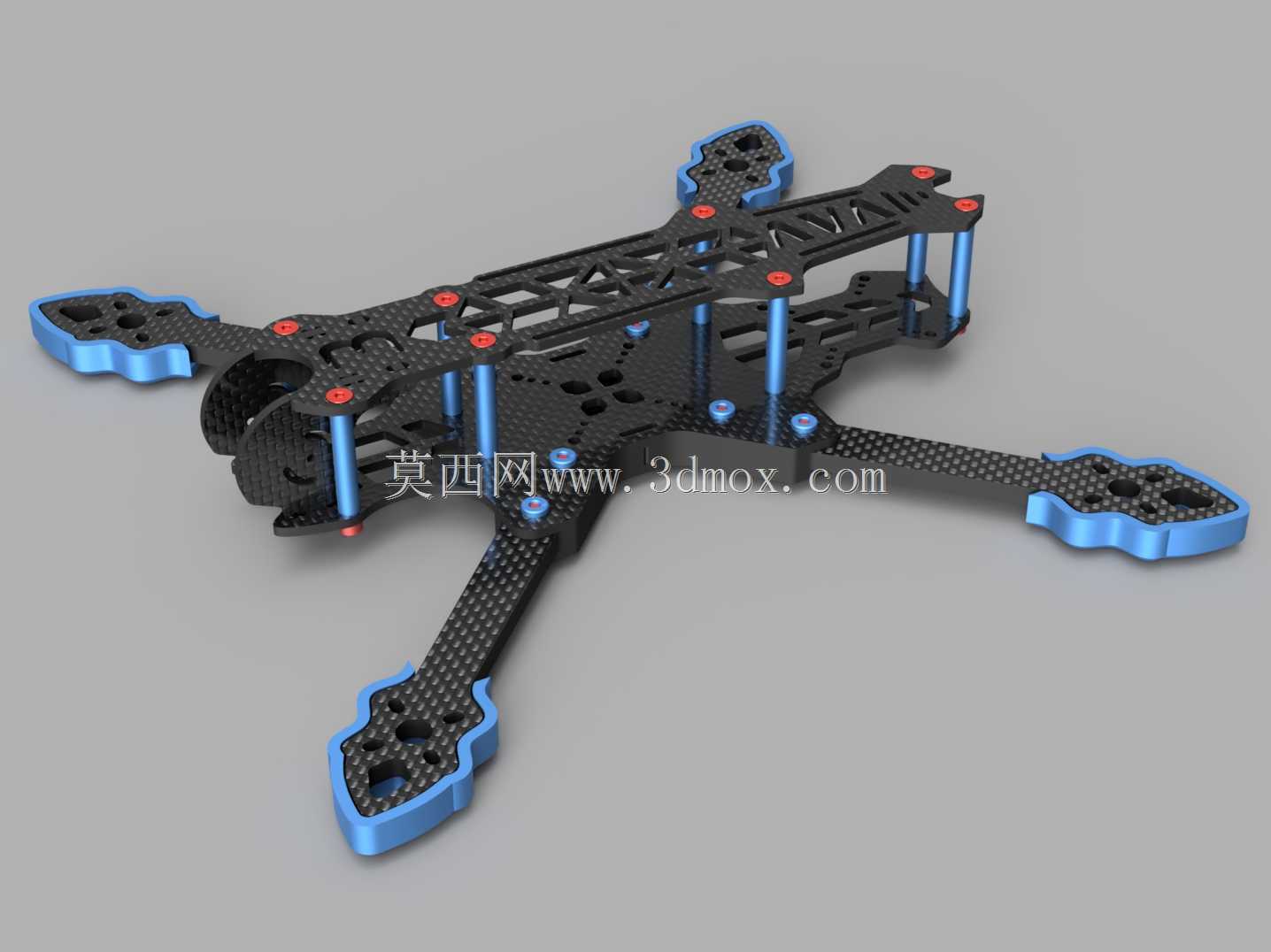

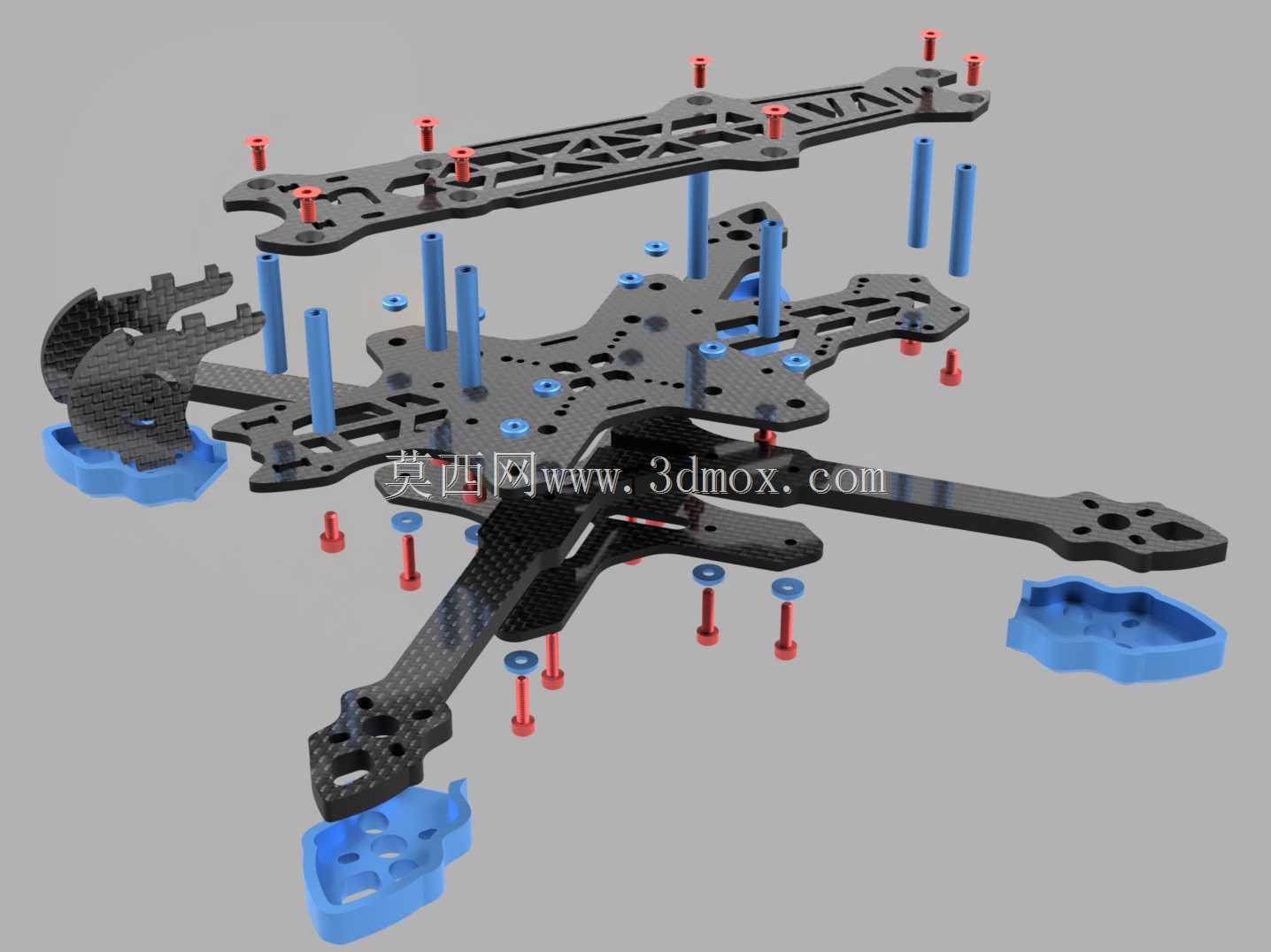

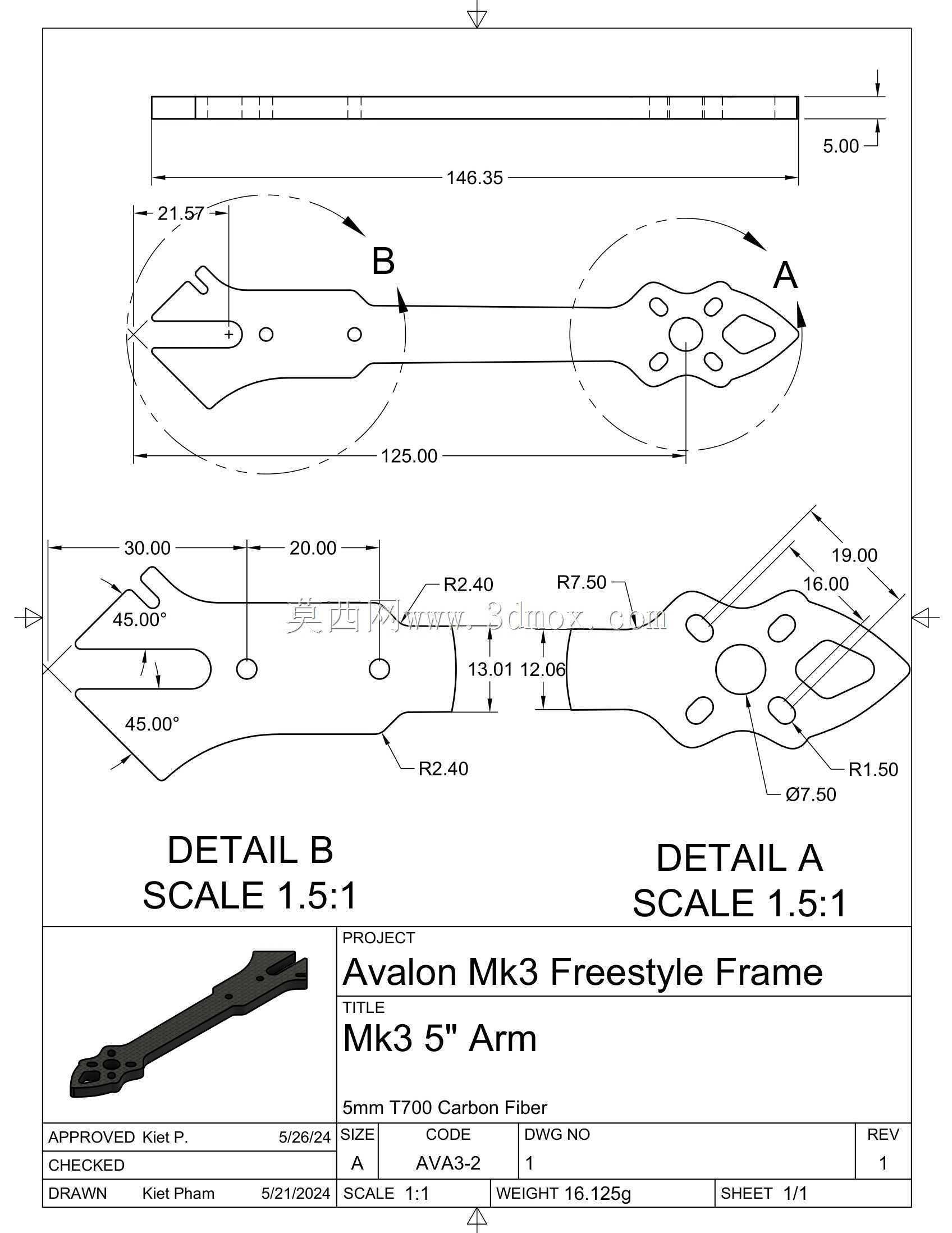

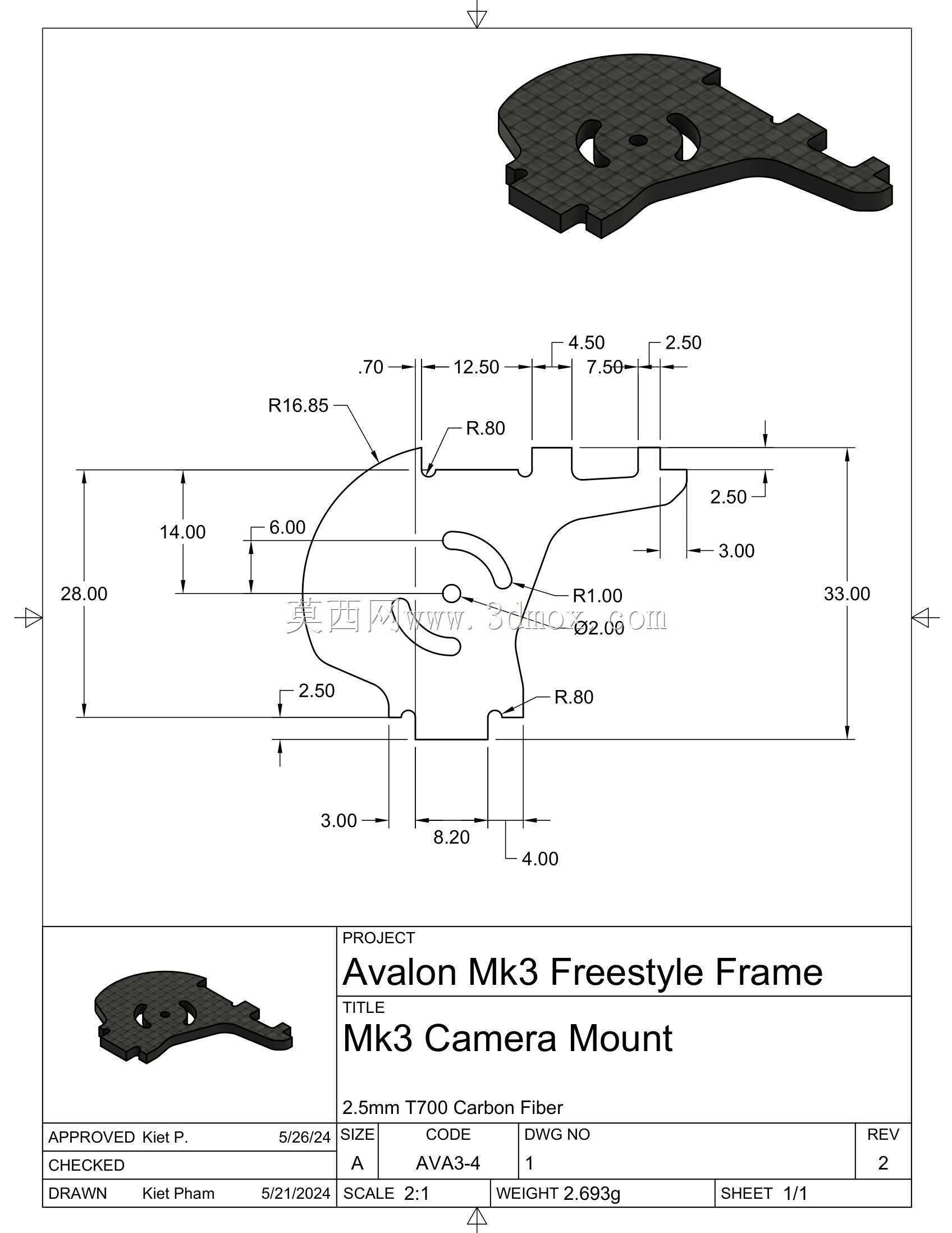

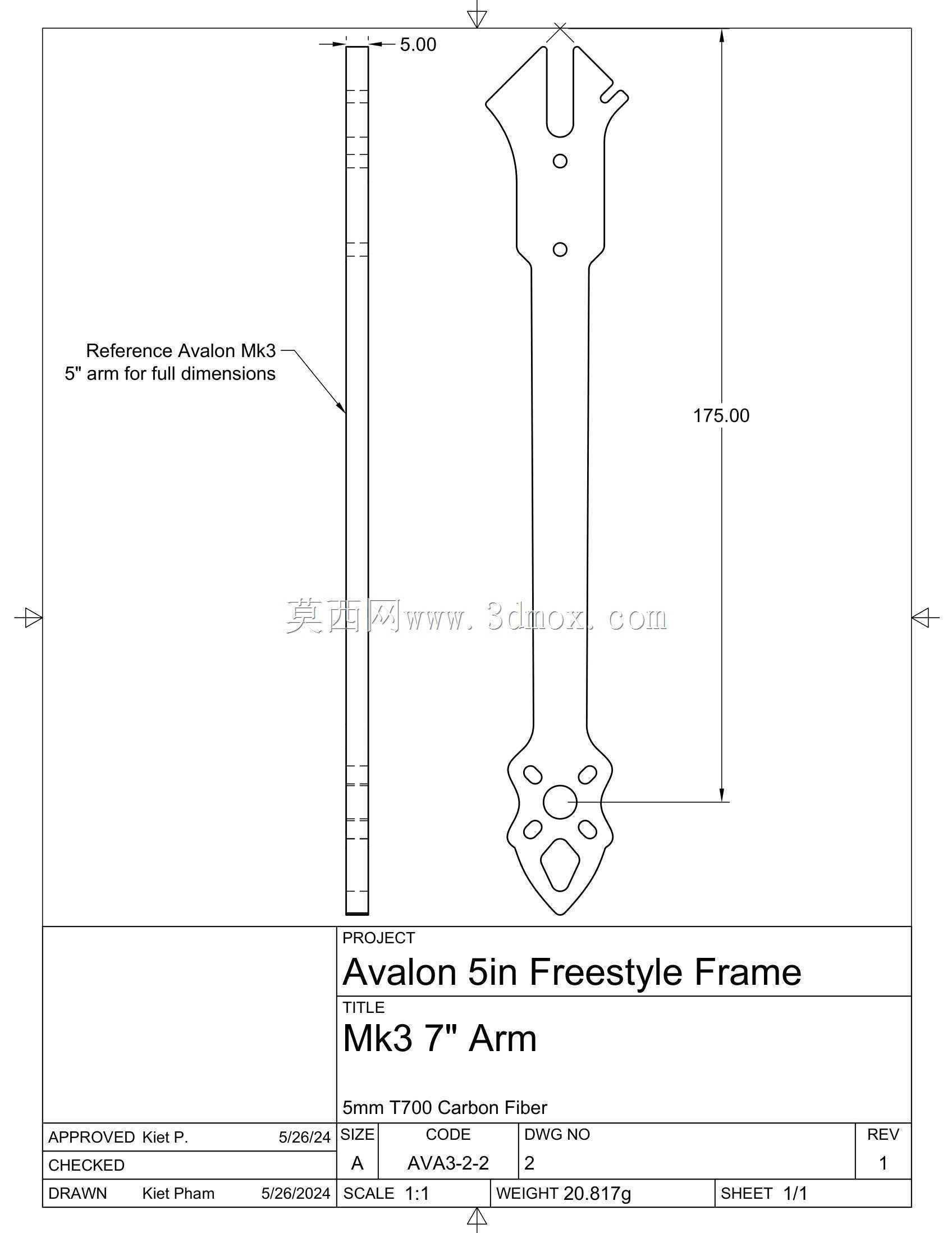

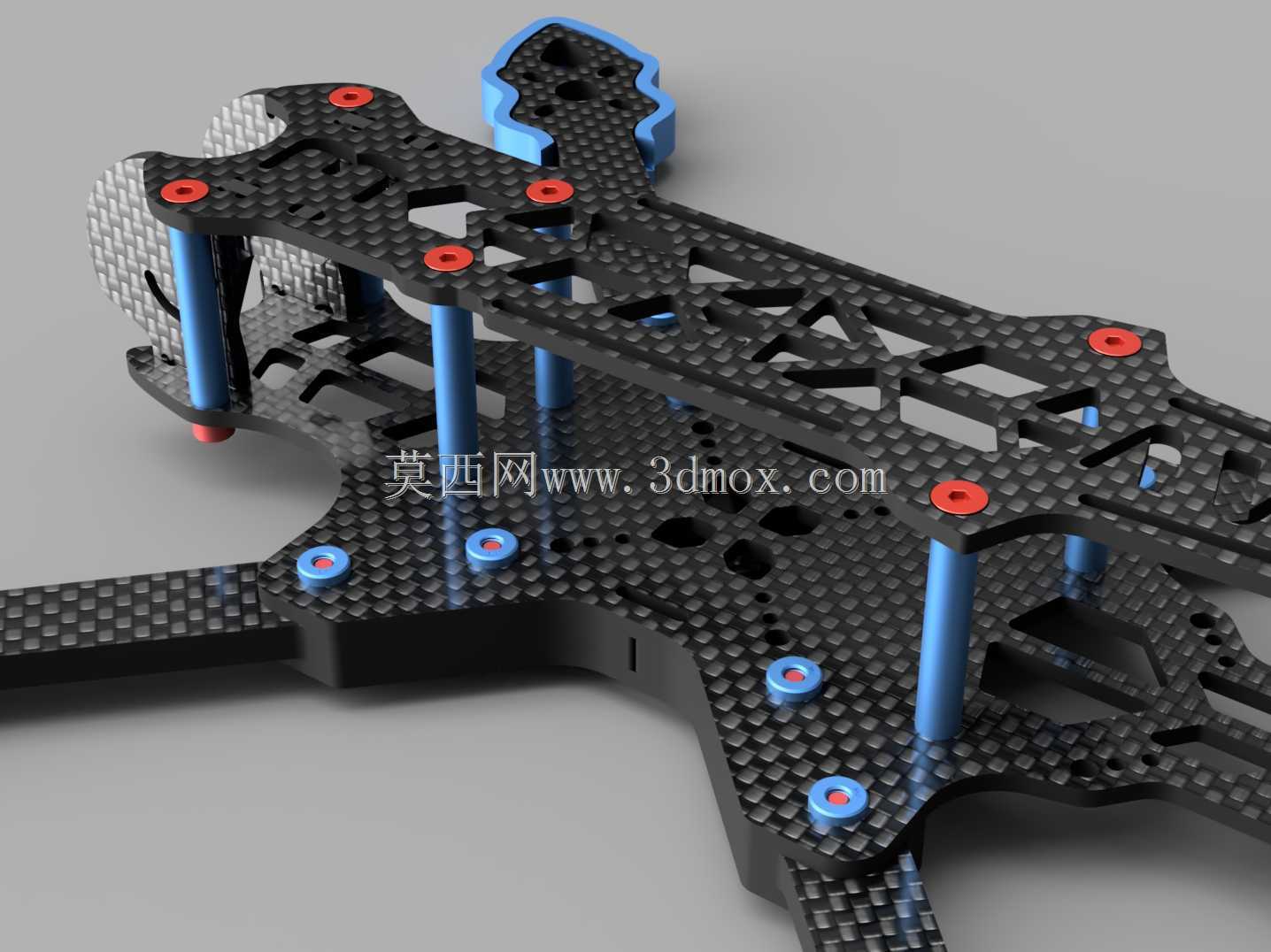

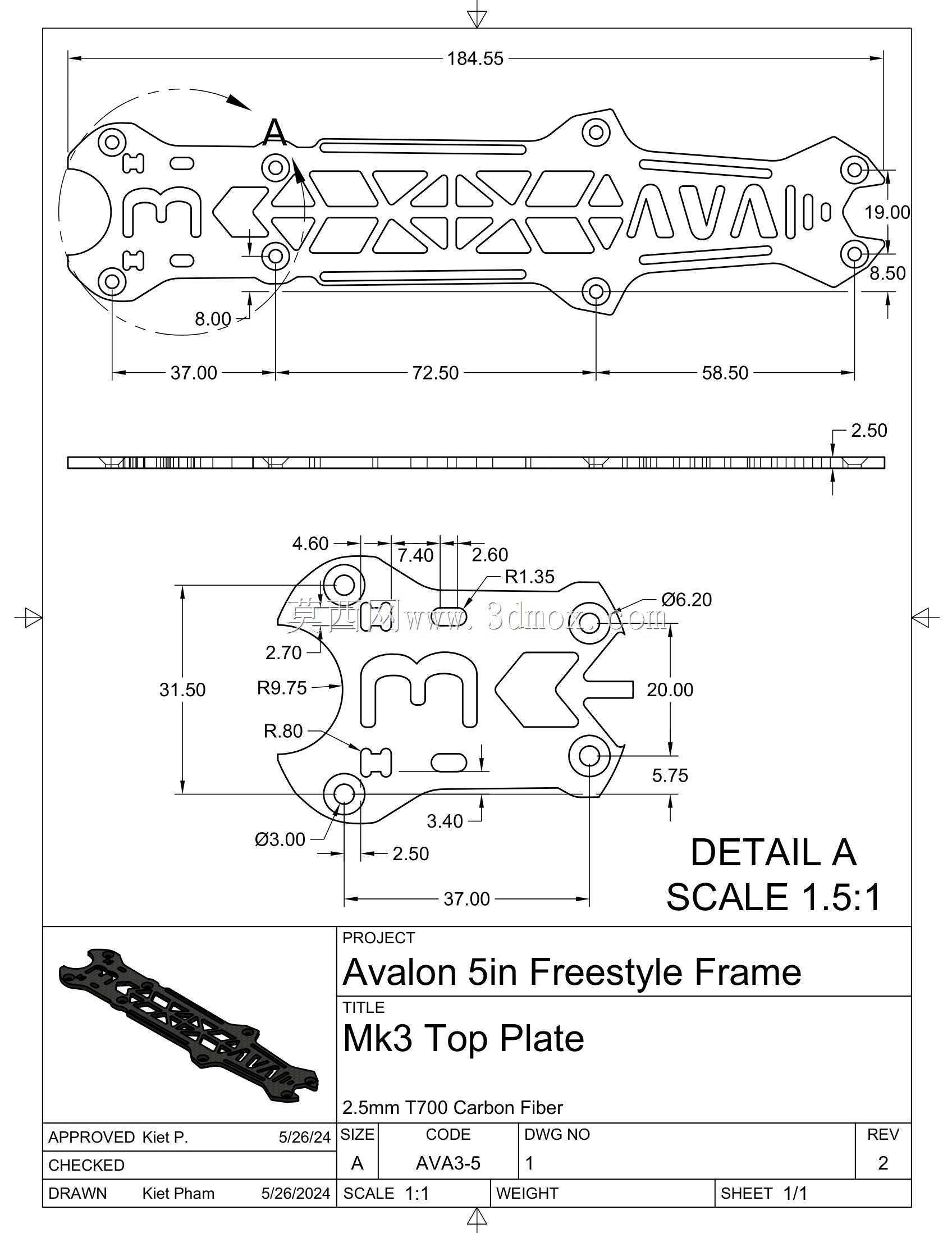

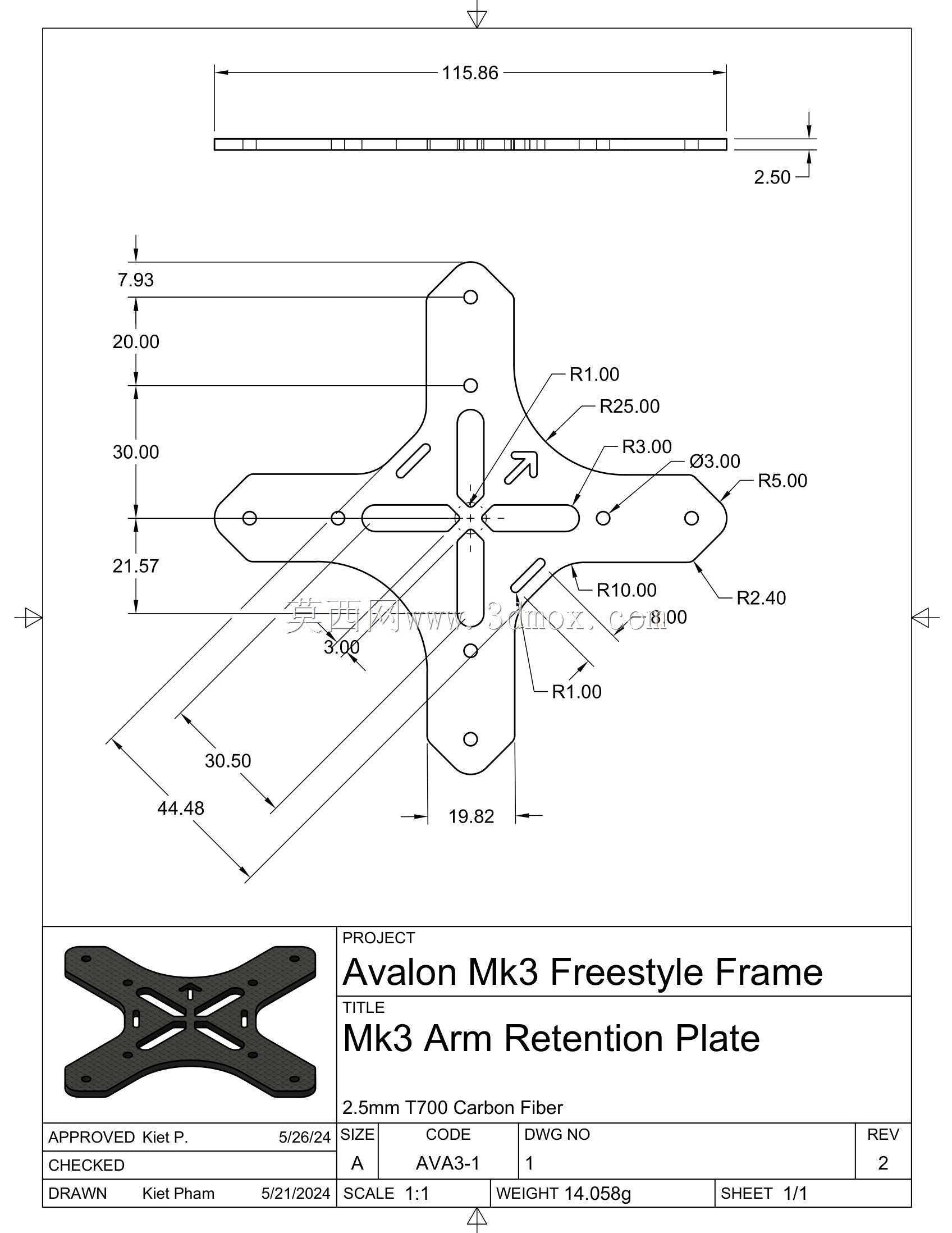

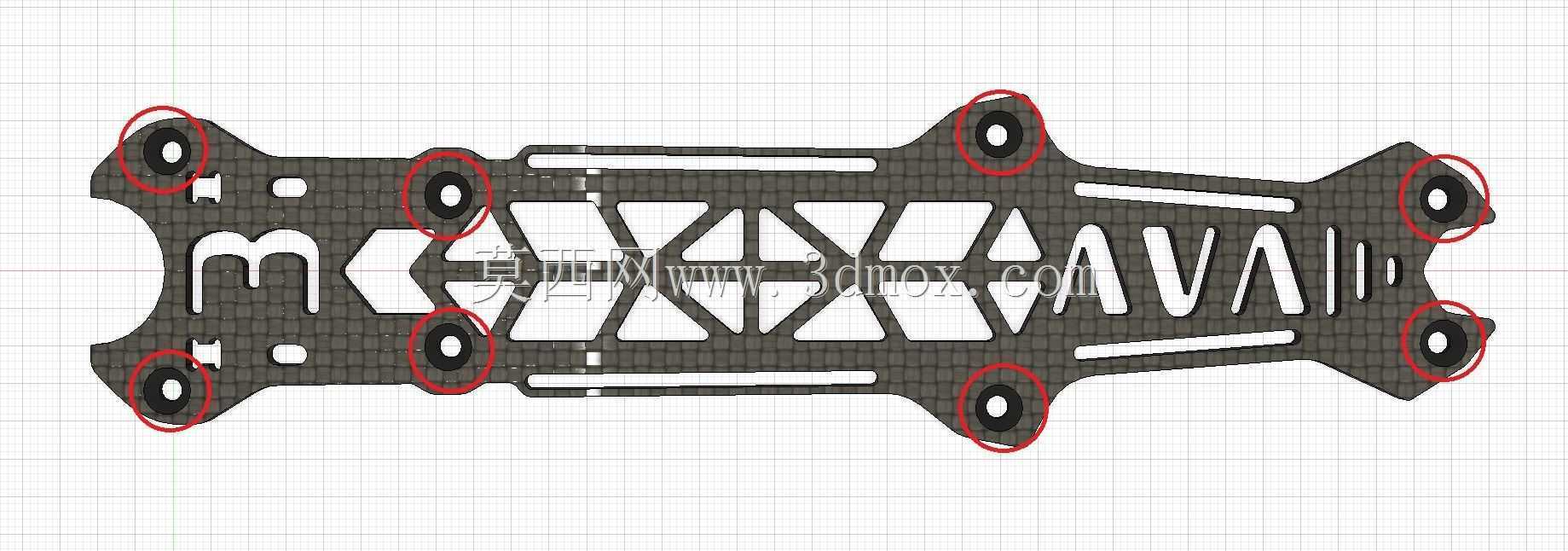

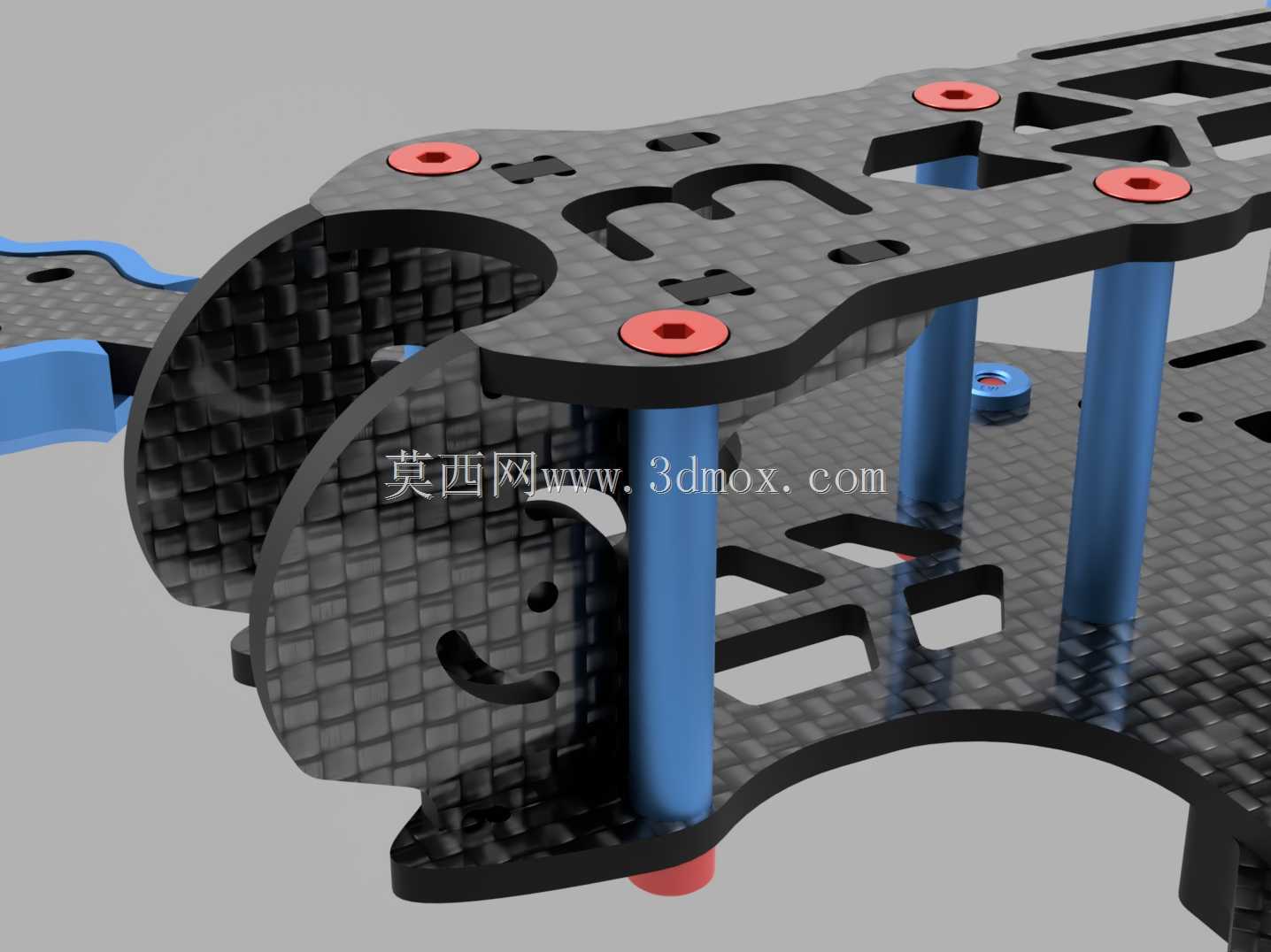

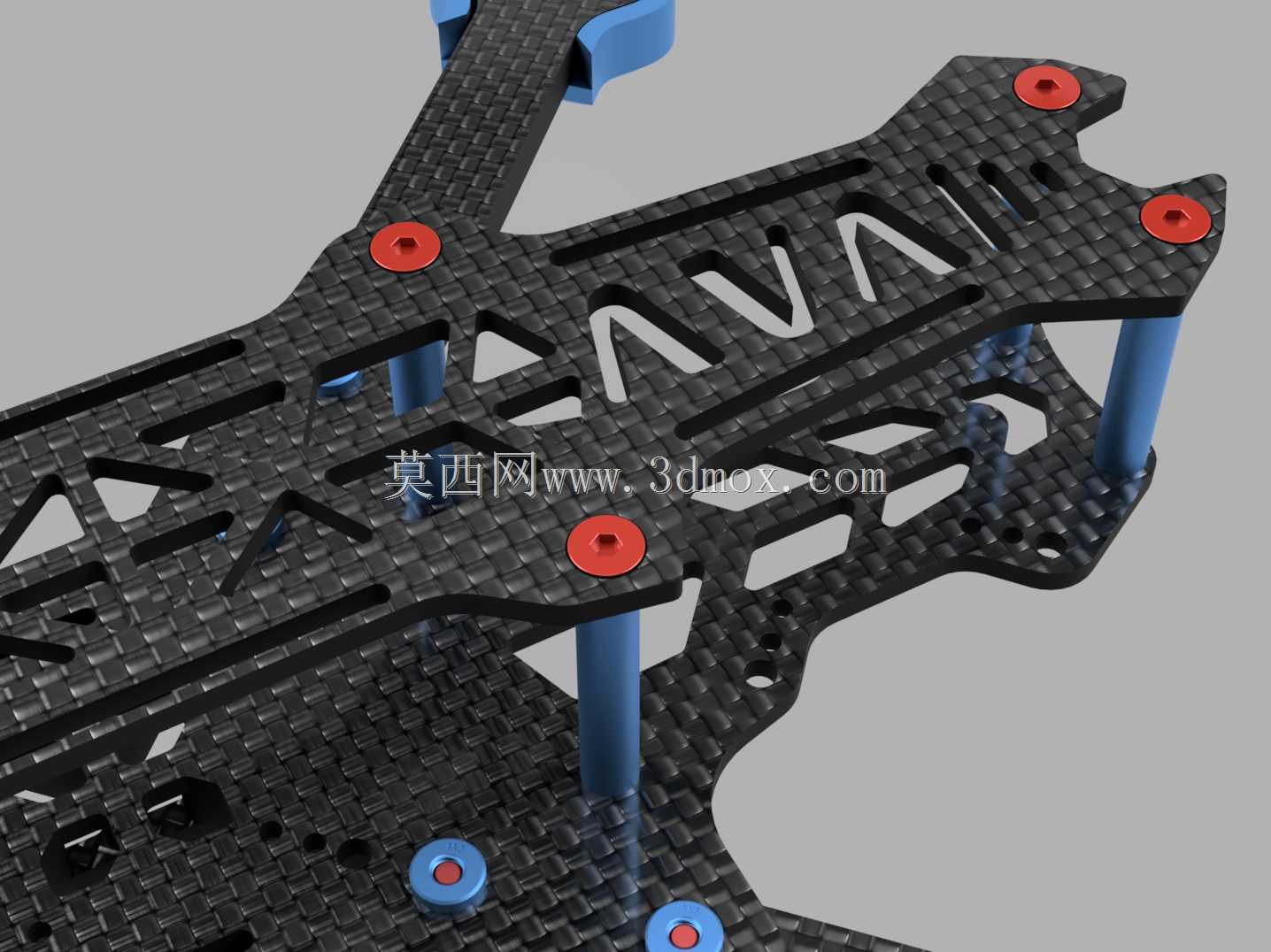

　　在结构细节设计上，机臂位置做了针对性的抗冲击优化，臂身内置挤压缓冲结构，倒置布置的臂部锁紧压块既能够降低机臂受冲击后的断裂风险，也能在机臂损坏时快速完成更换，不需要拆解整机组装结构，大幅降低外场飞行的维护难度。7英寸版本专门做了臂体减薄优化，在保证结构强度的前提下尽可能削减非受力区域的材料厚度，进一步降低整机起飞重量，提升续航表现。图传安装区域做了多设备兼容验证，预留的安装间隙能够适配DJI O3、Walksnail月光等主流数字图传设备，配套的摄像头安装座做了公差优化，4mm的安装定位面能够保证摄像头安装后的同轴度，避免画面出现倾斜偏移，同时降低装机时的调整难度。顶板位置预留了电池绑带的过孔与防滑槽，加长的臂部固定座与全新设计的底板锁定结构，能够避免大机动飞行过程中电池移位、机架结构松脱的问题，提升飞行过程中的结构可靠性。

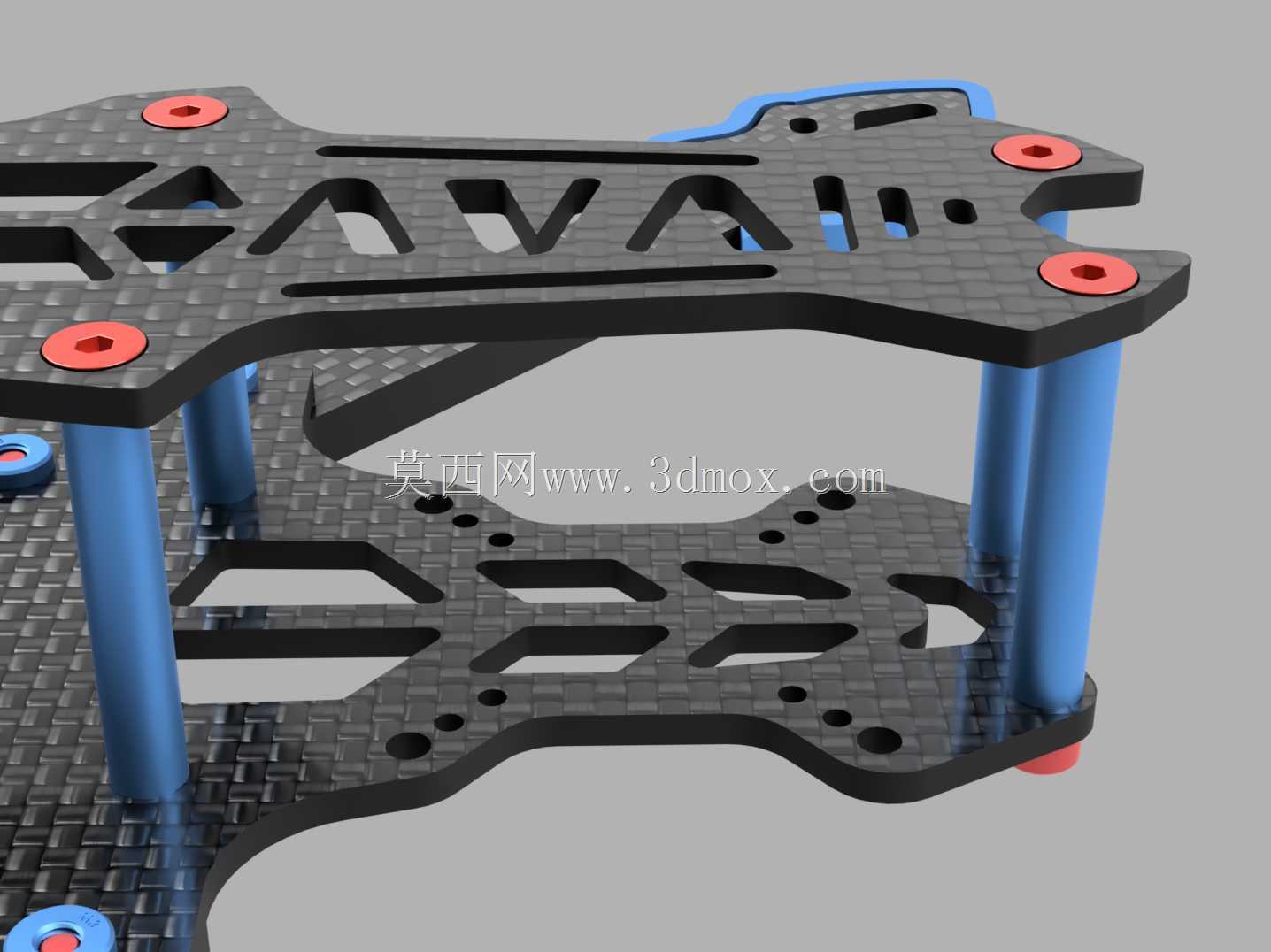

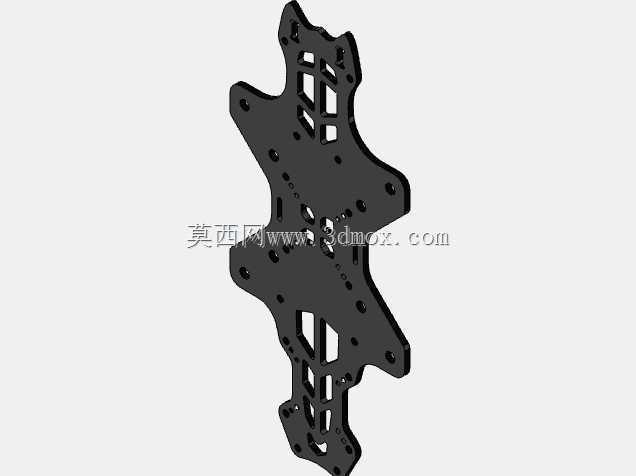

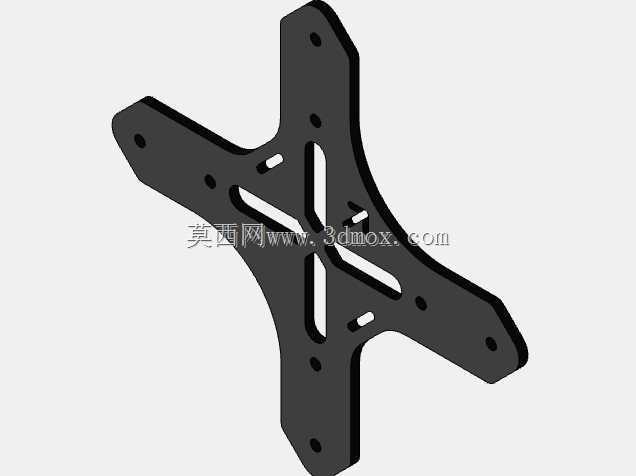

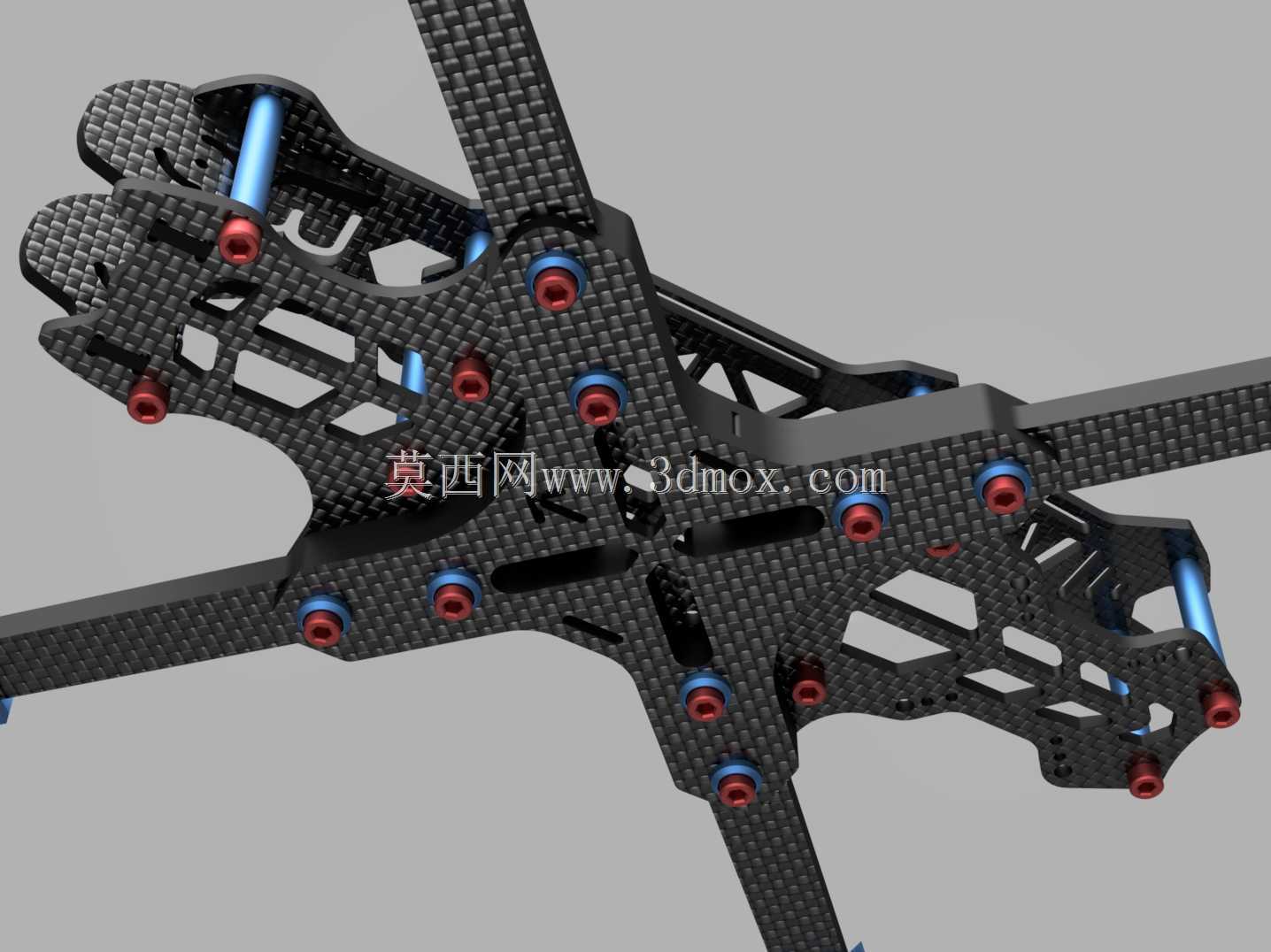

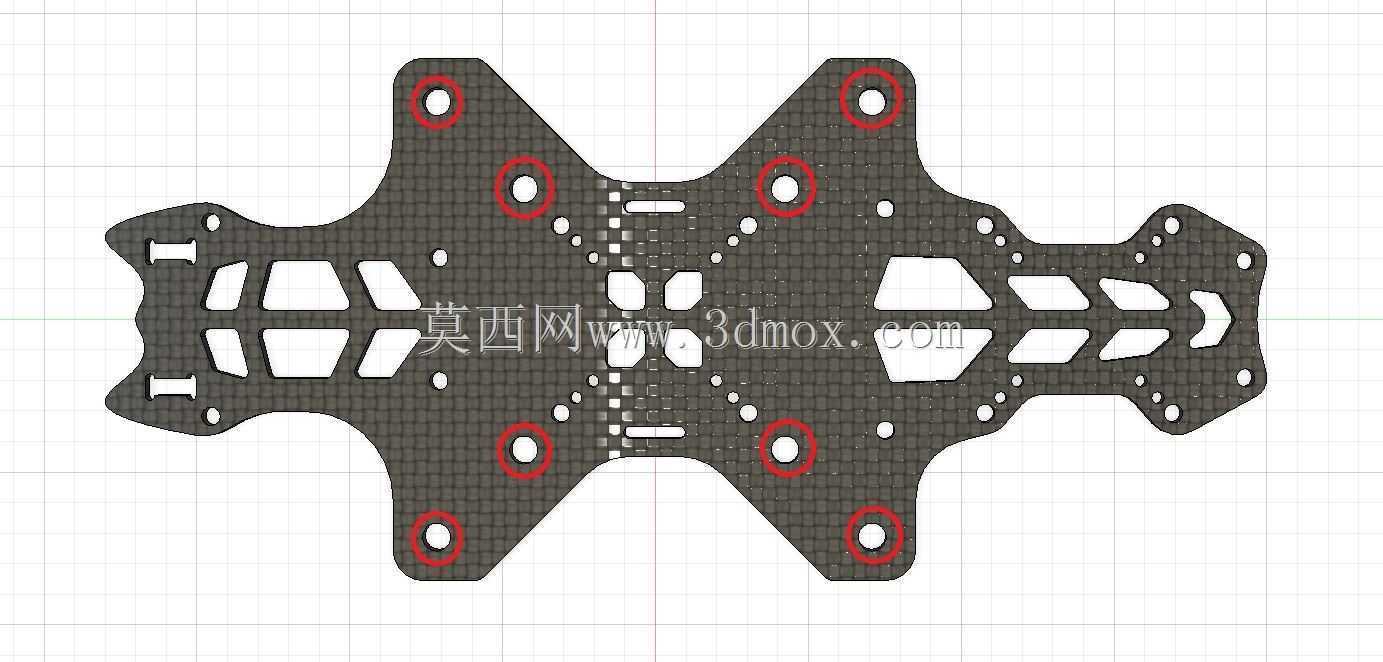

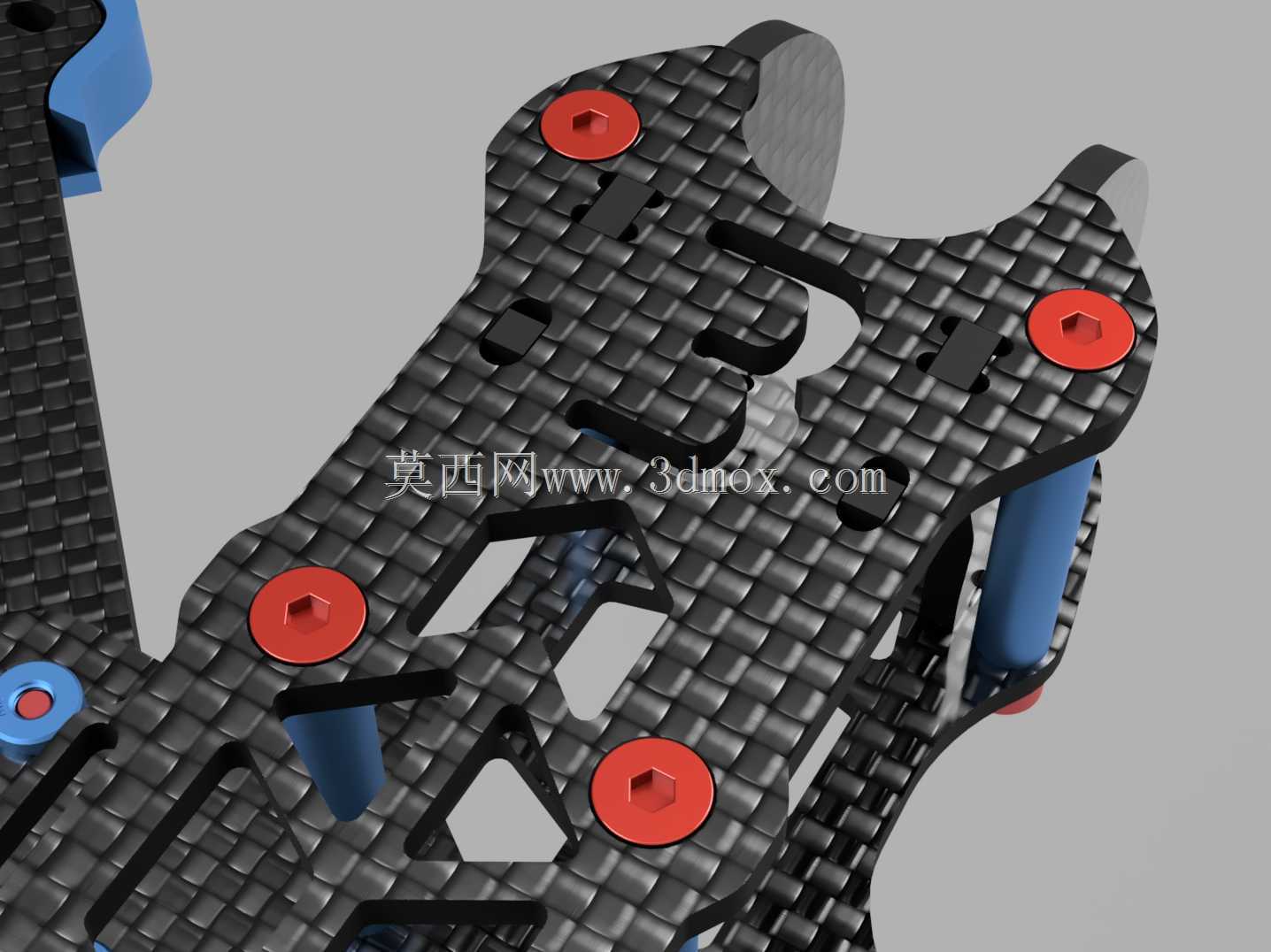

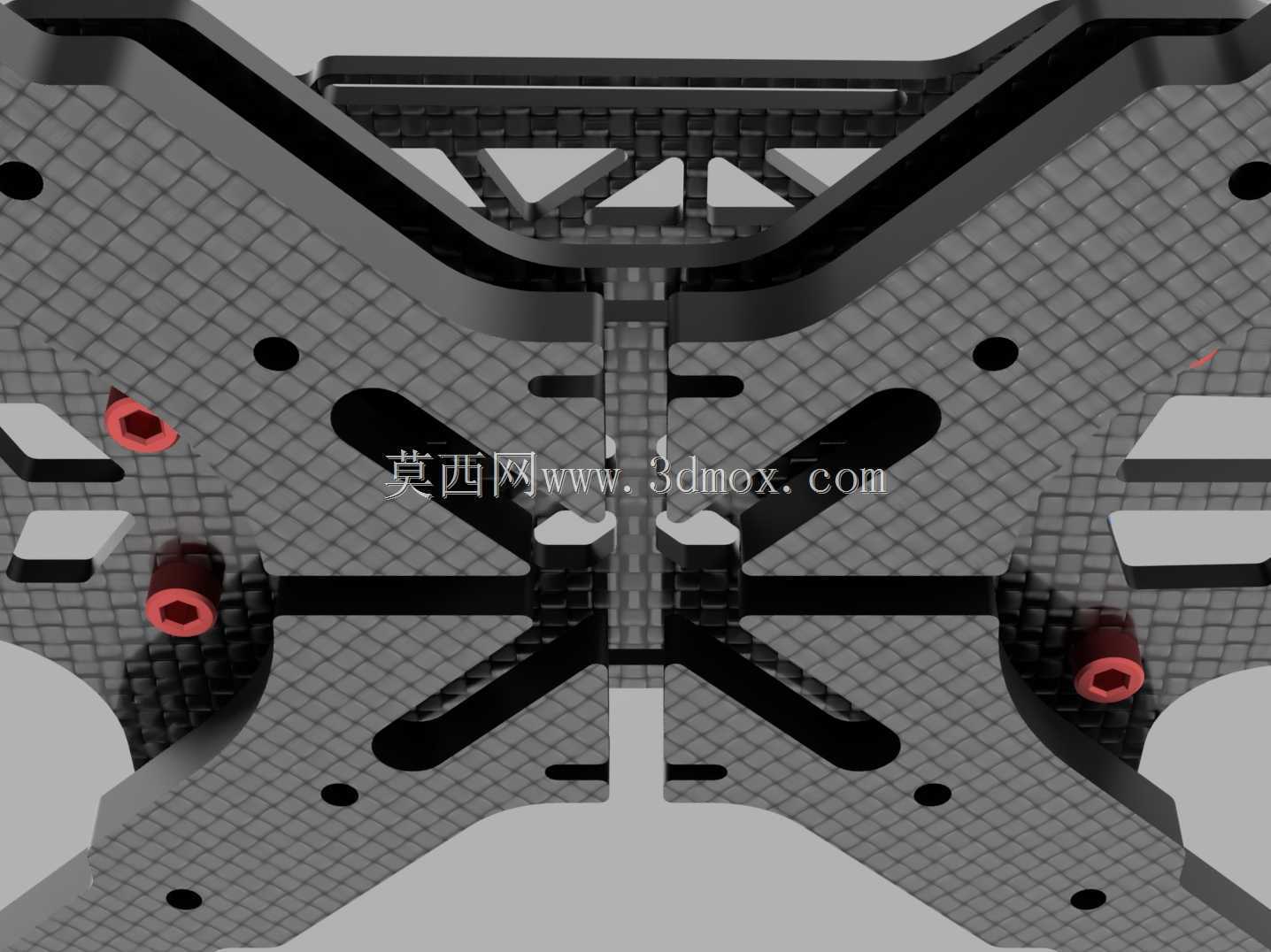

　　装机边界方面，中心堆叠区域的垂直安装间隙经过精准核算，能够容纳常规的飞塔组合，不会出现设备安装后干涉上盖板的问题；机臂末端的电机安装座适配主流无刷电机的孔距，电机座边缘做了倒角处理，避免安装时刮伤电机线；机架底部预留了运动相机的安装孔位，能够兼容常见的裸狗、全尺寸运动相机的安装需求，不需要额外加装打印件。机架的受力路径经过优化，飞行过程中产生的冲击力会从机臂末端传导至中心板的加强筋位置，分散到整个机架结构上，避免应力集中导致的局部断裂，机臂末端的保护座采用高韧性材质，能够在炸机时吸收大部分冲击能量，减少碳纤维主体结构的损坏概率。整体结构没有冗余的装饰性设计，所有的开孔、切槽、加强结构都服务于装机便利性与结构强度，不管是日常休闲花飞还是长距离远航作业，都能提供稳定可靠的结构支撑，同时给装机玩家预留了足够的自定义改装空间，能够根据不同的飞行需求调整设备布局。
