双旋翼倾转带尾桨无人机概念结构设计

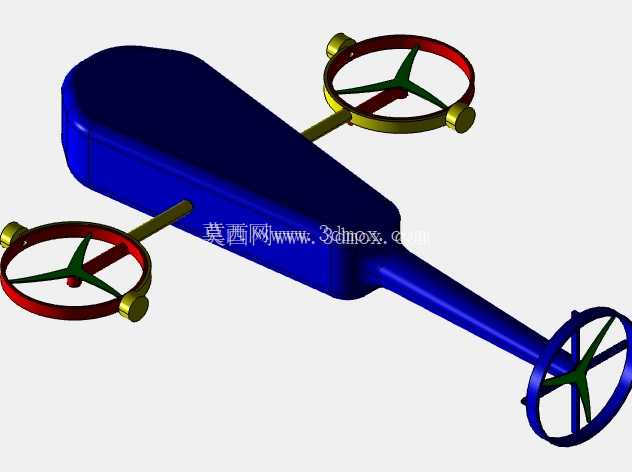

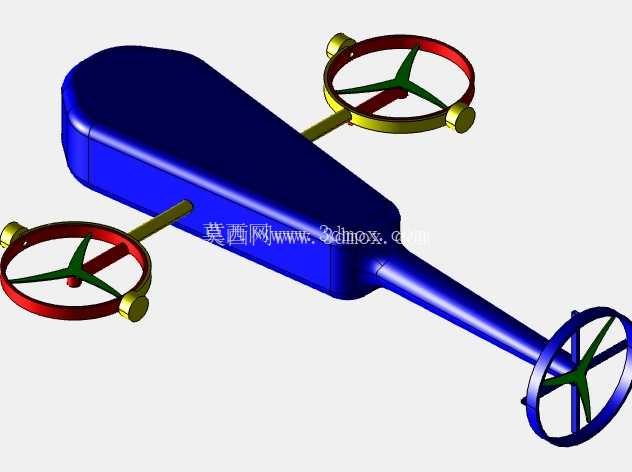

这款双旋翼带后置尾桨的倾转旋翼飞行器结构，主要面向狭小空间巡检、室内环境侦察、近距低空作业这类对起降空间要求严苛的场景设计，区别于常规多旋翼飞行器的布局逻辑，它没有采用四轴或六轴的多旋翼分散动力方案，而是将两组主旋翼布置在机身两侧的横置支臂末端，同时在机身尾部增设一组涵道式螺旋桨，通过三组动力的配合实现姿态调整与动力输出，既保留了多旋翼垂直起降不需要专用跑道的优势，又能通过主旋翼的倾转动作调整拉力方向，在平飞阶段降低动力损耗，提升巡航阶段的能效比。

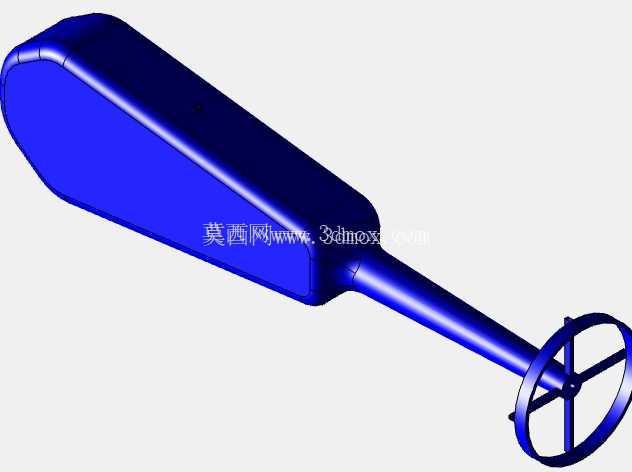

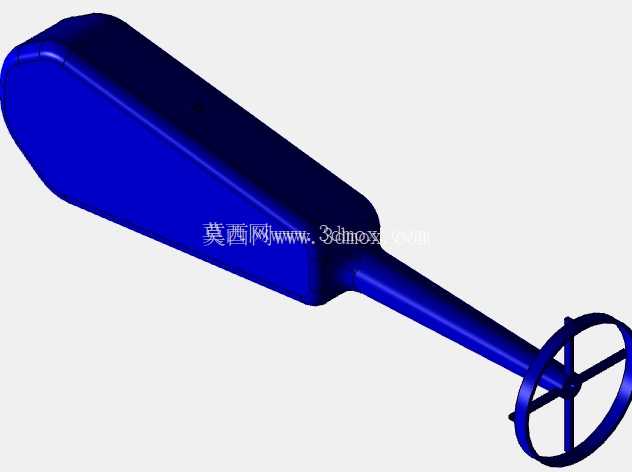

从结构设计逻辑来看，机身主体采用流线型的水滴状截面设计，整体从机头位置向尾段逐步收窄，这种截面设计一方面可以降低前飞过程中的空气阻力，另一方面也能给内部的飞控模块、动力电池、信号传输组件预留足够的安装空间，机身内部的安装腔体做了分区设计，前部区域预留了任务载荷的安装位，可以根据作业需求更换微型摄像模块、环境检测传感器或者小型采样装置，中部区域为电池仓，重心位置刚好落在两组主旋翼的升力合力点附近，避免飞行过程中出现重心偏移带来的配平损耗，尾部的涵道尾桨安装位置与机身中轴线重合，涵道外圈与尾段机身做了一体化的顺滑过渡，既可以保护尾桨在低空飞行时不会碰撞到障碍物，也能通过涵道的环量提升尾桨的操纵效率，降低同等推力下的功率消耗。

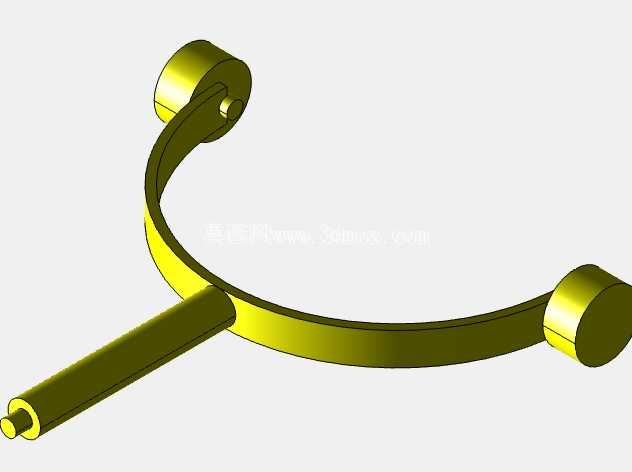

两侧的主旋翼支臂采用等直径的杆状结构，一端与机身侧面的倾转转轴座连接，另一端固定主旋翼的涵道外圈，主旋翼的倾转转轴轴线与机身横轴平行，倾转角度范围覆盖从垂直向上到水平向前的90度区间，在垂直起降阶段，两组主旋翼的桨盘平面保持水平，提供垂直方向的升力，和常规多旋翼的升力逻辑一致，此时尾部的涵道桨主要负责航向的姿态调整，抵消主旋翼旋转带来的反扭矩；当飞行器完成起飞进入平飞阶段后，两组主旋翼会逐步向前倾转，桨盘平面逐渐转为垂直于地面的状态，此时主旋翼提供向前的飞行拉力，尾部涵道桨配合调整机身俯仰姿态，让机身保持接近水平的巡航状态，这种动力布局相比常规多旋翼，在平飞时不需要让机身保持大角度前倾，能降低机身的迎风阻力，同时主旋翼的拉力直接用于克服飞行阻力，能效比要比同量级的常规四旋翼飞行器高出不少，适合需要长距离移动的作业场景。

在安装边界的设计上，两侧主旋翼支臂的长度经过匹配计算，当主旋翼处于水平倾转状态时，主旋翼桨叶的最外侧旋转轨迹不会超出机身头部的最前端和尾桨的最后端，整个飞行器的最大外轮廓尺寸控制在可以单人携带的范围内，不需要拆解就可以放入专用的便携收纳箱，适合外场作业的快速转场需求；主旋翼的涵道外圈做了加厚的防撞设计，在室内或者楼宇间飞行时，即使不小心碰撞到墙面或者障碍物，涵道外圈会先接触障碍物，避免桨叶直接撞击造成损坏，同时也能降低桨叶外露带来的使用安全风险。

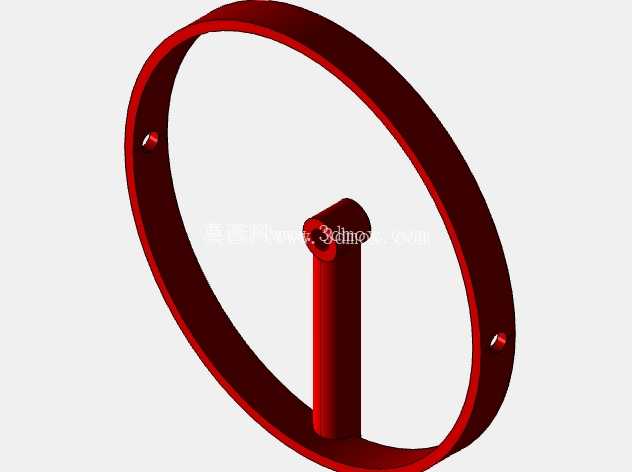

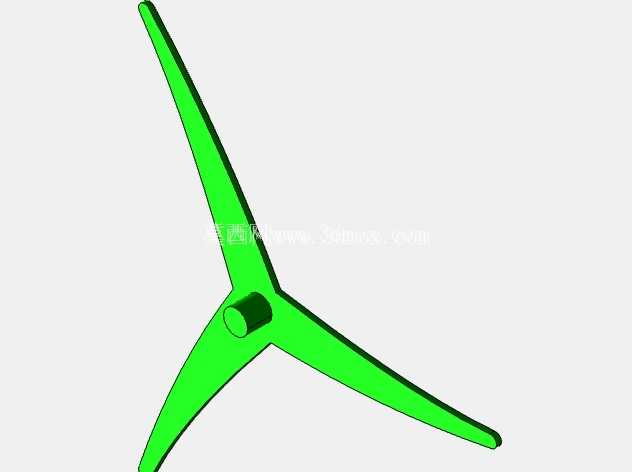

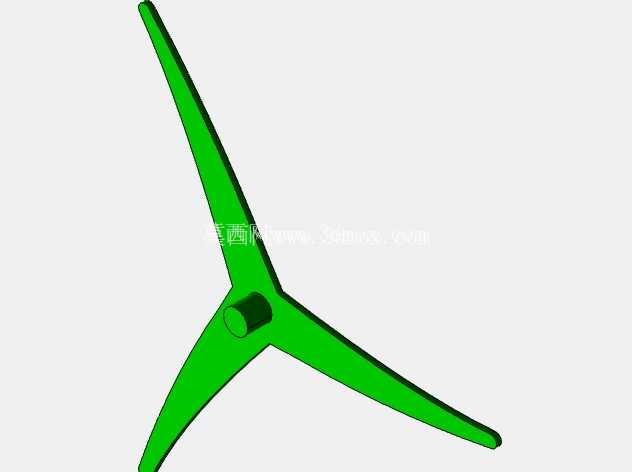

结构细节上，所有的动力组件安装位都预留了标准的安装孔位，主旋翼的动力电机直接固定在涵道中心的星形支架上，三个支撑臂的截面做了翼型修型，降低支臂对旋翼下洗气流的干扰；倾转舵机隐藏在机身内部的转轴座位置，舵机输出轴直接与旋翼支臂连接，中间没有额外的传动连杆，减少了传动间隙带来的操纵迟滞，提升倾转动作的响应速度；尾桨的涵道与机身尾段采用一体化的连接结构，不需要额外的紧固件就可以保证尾桨的安装同轴度，降低尾桨高速旋转时的振动传递。

从实际使用的适配性来看，这种结构布局的飞行器特别适合在厂房内部巡检、地下管廊探测、楼宇间应急侦察这类空间狭窄、同时需要一定飞行速度的场景，相比固定翼飞行器它可以垂直起降，不需要起降场地，相比常规多旋翼它的平飞速度更快，续航时间更长，后置尾桨的设计也解决了双旋翼布局在垂直起降阶段的航向操纵问题，不需要靠两组主旋翼的转速差来抵消反扭矩，姿态控制的精度更高，在携带轻量任务载荷作业时，飞行稳定性可以满足近距离拍摄、检测数据采集的需求。整个结构的零件拆分逻辑也考虑了后期的维护便捷性，旋翼支臂、涵道组件、尾桨模块都可以单独拆卸更换，不需要整体更换机身主体，降低外场作业的维护成本。
