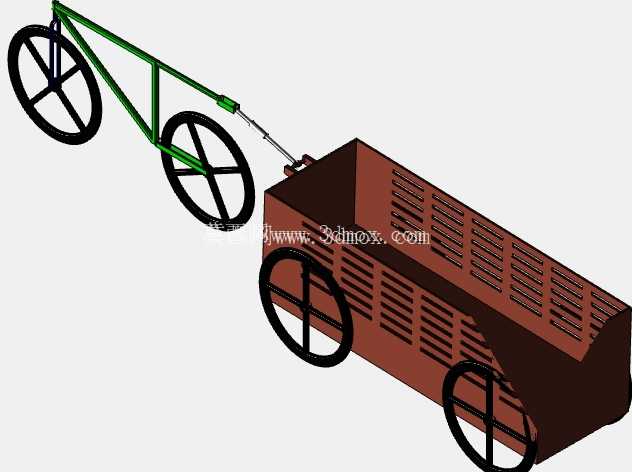

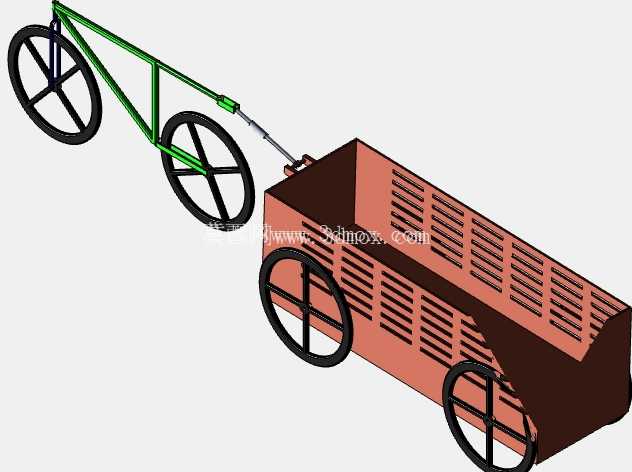

带拖挂货厢的自行车运载结构设计

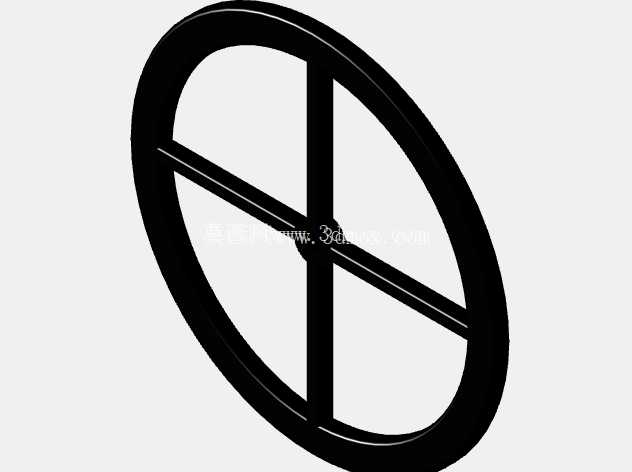

　　这套带拖挂货厢的自行车运载结构，核心面向短途零散物资转运场景设计，可覆盖社区便民配送、园区小件物料转运、近郊休闲出行载物等多类实际使用需求，区别于常规后置车筐、后座载物的形式，拖挂式结构可将载物区域与骑行主体分离，避免载物重量直接作用于自行车后轮轴与车架后段，降低重载状态下的骑行操控难度。从结构功能逻辑来看，骑行主体部分采用简化的菱形车架结构，取消了常规自行车的变速、制动外挂组件的冗余设计，前后轮均采用直条辐板式轮组，相比传统钢丝辐条轮，辐板式结构抗侧向形变能力更强，在拖挂状态下应对路面颠簸带来的侧向冲击力时，轮组形变量可控制在更小范围内，避免轮组偏摆带来的行驶轨迹偏移。

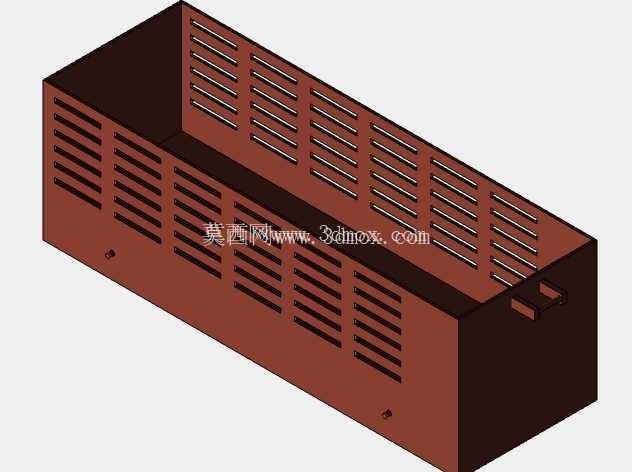

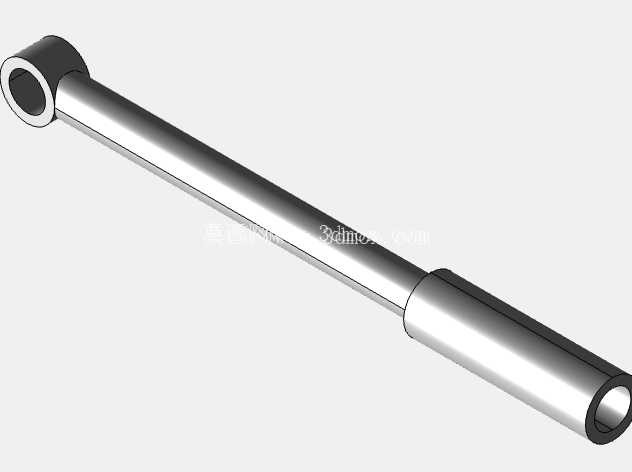

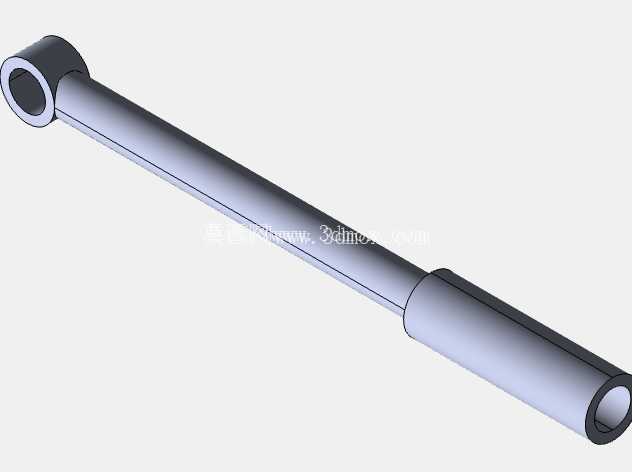

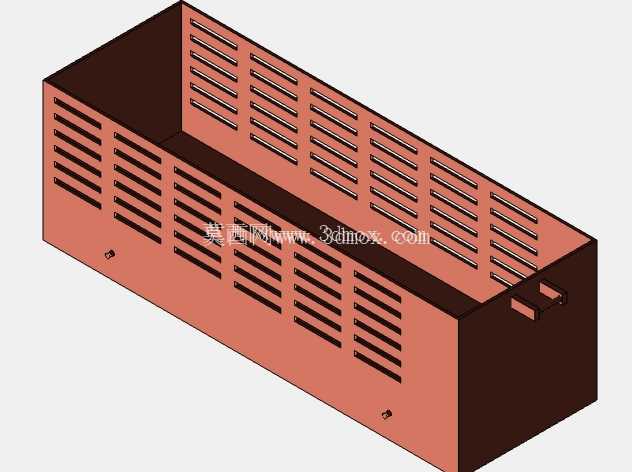

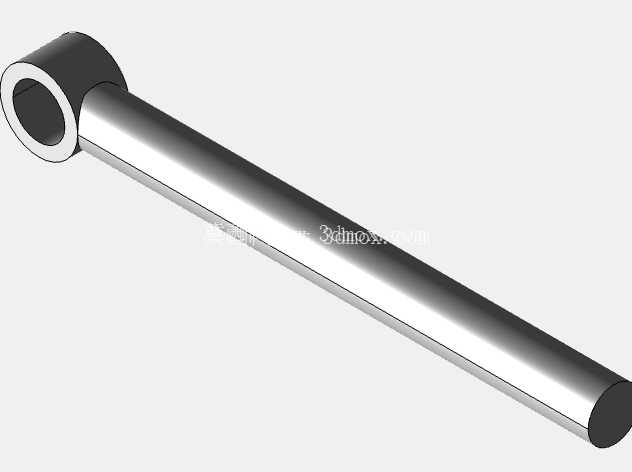

　　车架后上叉末端延伸出专用的拖挂连接基座，连接端采用铰接式结构，可实现水平方向±30°的转向随动，垂直方向±15°的俯仰随动，确保骑行过程中转向、经过起伏路面时，拖挂货厢不会对主车形成刚性拉扯，降低骑行过程中的操控干涉风险。拖挂货厢部分采用敞口式厢体结构，厢体侧壁开设阵列式通风格栅，既可以降低厢体整体自重，也可在运输生鲜类、有通风需求的物资时保证空气流通，避免密闭空间带来的物资闷损。货厢底部采用双轮支撑结构，轮组规格与主车后轮保持一致，统一轮组参数可降低后续维护过程中的备件储备难度，轮组安装位置位于货厢重心投影线两侧，确保货厢在静止、行驶状态下都能保持稳定，不会出现侧倾风险。

　　从设计思路层面，整套结构优先考虑模块化拆分属性，主车与拖挂货厢的连接结构采用快拆式设计，无需额外工具即可完成拖挂组件的装配与拆卸，拆卸后主车可作为常规短途骑行载具使用，装配拖挂后即可拓展载物能力，适配不同场景下的使用需求。在外形尺寸与安装边界的设定上，主车部分轮距设定为120mm，前后轮轴距为1100mm，车架立管高度适配165-185cm身高的骑行者操控需求，拖挂货厢部分整体长度为900mm，宽度为650mm，厢体内部有效载物高度为400mm，连接后整套设备的总长度控制在2200mm以内，宽度不超过700mm，可顺利通过常规非机动车道、小区单元门、园区货运通道等常见通行场景，不会出现尺寸超宽超长带来的通行阻碍。货厢底部距离地面的高度设定为280mm，与常规自行车后座载物高度相比降低了150mm左右，更低的载物重心可进一步提升拖挂行驶过程中的稳定性，即使在载物重量达到50kg的状态下，整套结构的重心高度依然控制在安全范围内，不会出现高速转向时侧翻的风险。结构受力层面，主车的拖挂连接基座位置经过受力强化，将拖挂带来的拉力分散到车架后下叉、后上叉与立管的连接节点处，避免单点受力带来的车架焊缝开裂风险，货厢的轮组安装座采用一体式折弯结构，与厢体底部框架焊接为整体，可承受持续的路面颠簸冲击，不会出现轮组脱落的问题。

　　厢体边缘做圆弧过渡处理，避免通行过程中尖锐边角刮蹭周边行人或障碍物，连接铰接处设置有限位结构，当转向角度超过最大安全阈值时会形成软限位，避免转向角度过大导致拖挂货厢与主车后轮发生碰撞干涉。整套结构在设计过程中同步考虑了物理仿真的适配性，各部件的质量参数、转动惯量、连接副约束关系都按照实际物理属性设定，可直接导入多物理场仿真平台进行行驶动力学、结构受力形变的仿真验证，为后续的实物样机制作、结构参数优化提供可靠的三维模型基础，无需二次重构模型即可完成仿真前处理工作，可有效缩短从概念设计到实物验证的周期。
