双自由度倾转旋翼双旋翼无人飞行器结构

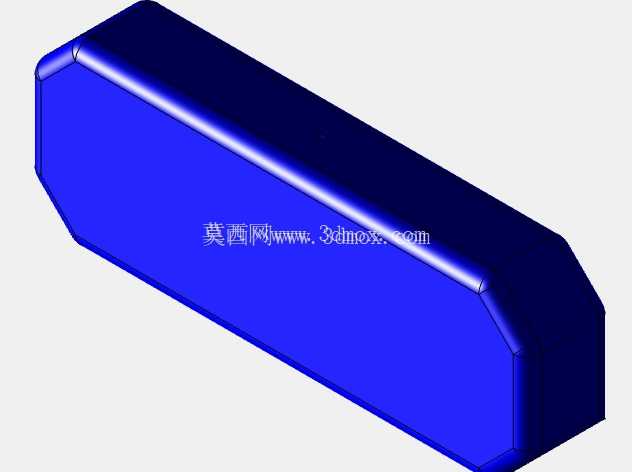

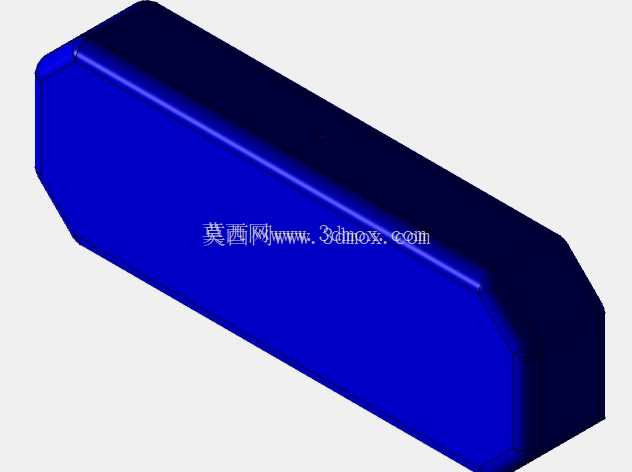

这套三维结构围绕小型双旋翼无人飞行器的倾转布局展开，主体由中央长盒形机身、两侧伸出的支撑臂以及端部环形旋翼单元组成。机身采用大圆角长盒体造型，内部可容纳飞控板、电池、电调、通信模块和姿态传感器，外形在建模中以连续圆角过渡处理，既便于后期做外壳包覆，也能降低小尺度飞行器在低速飞行时的棱角扰流。两侧支撑臂从机身侧向伸出，末端旋翼轴线相对机身具备倾转变化能力，使旋翼拉力方向不再固定于单一竖直方向，而是能够在垂直起降、悬停和平飞推进之间进行转换。

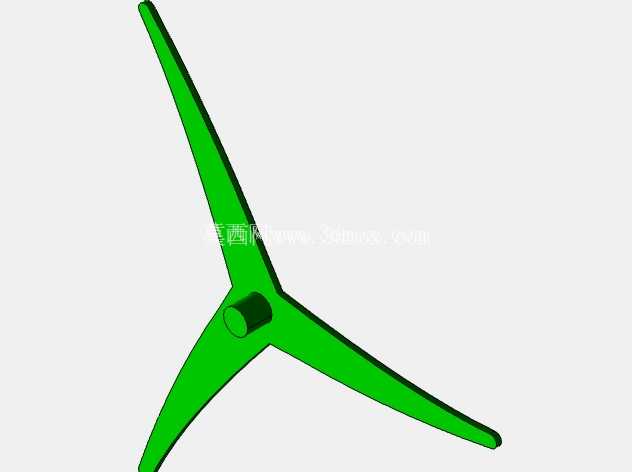

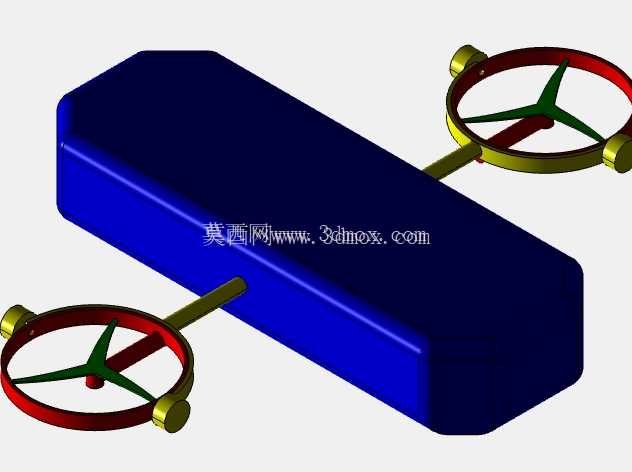

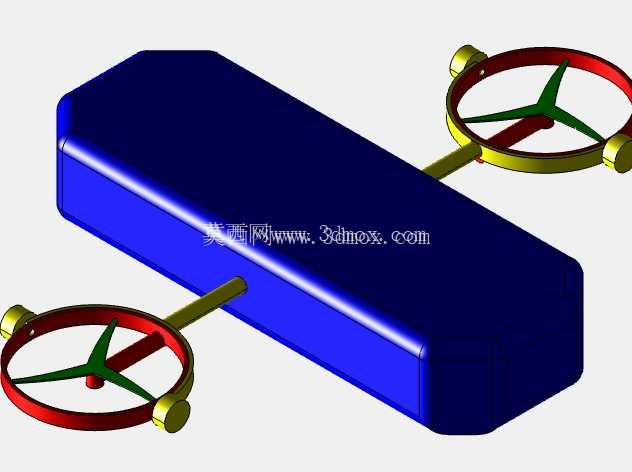

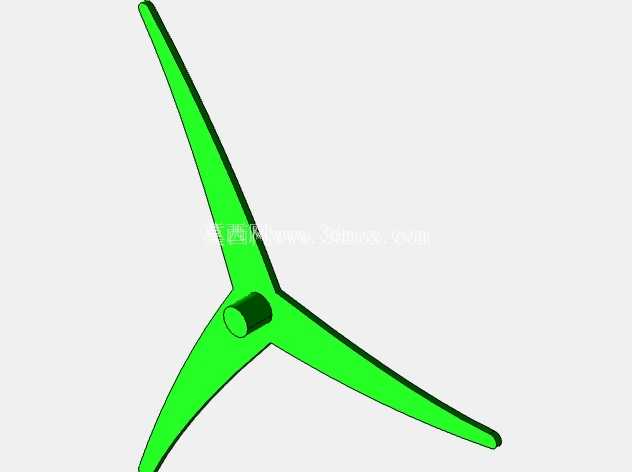

从实际用途看，该结构面向的是轻小型空中平台的概念验证场景，可用于教学实验、旋翼机构运动分析、飞控逻辑推演以及多旋翼与固定翼过渡飞行的前期方案讨论。与常规四旋翼相比，双旋翼加倾转机构的方案减少了旋翼数量，整机结构更集中；与普通固定翼相比，它又保留了垂直起降和悬停能力，对起降场地要求较低。模型中两个旋翼单元分别位于机身左右两侧，环形护圈包围三叶旋翼，桨叶位于护圈内部，护圈外侧布置有小型驱动或铰接部件。这种布置在样机阶段有利于限制桨叶外露范围，降低调试过程中桨叶触碰障碍物后的损坏概率，也让旋翼单元在视觉上形成明确的模块边界。

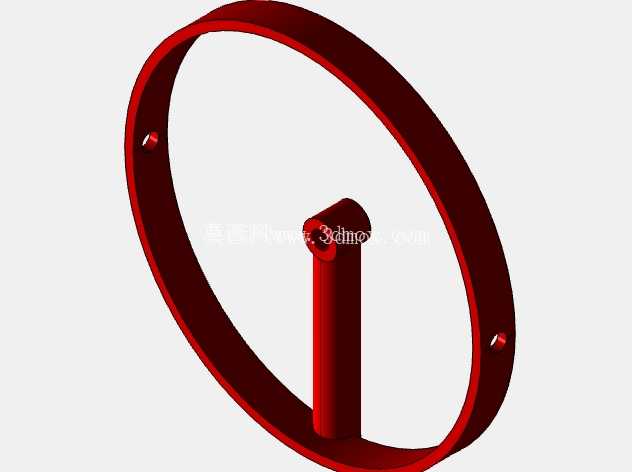

结构设计的重点不在复杂曲面，而在旋翼拉力矢量与机身姿态之间的关系。两侧支撑臂承担旋翼推力传递，端部倾转关节需要把旋翼产生的拉、扭、弯载荷传回臂体，再汇入中央机身。建模时应保证支撑臂与机身接合处有足够的过渡区域，避免概念结构在后续细化时出现根部截面突变。旋翼护圈并非单纯装饰件，在真实样机中它可承担桨叶防护、限定旋翼外径、安装电机座和维持端部刚度的作用；若后期进行工程化设计，护圈截面需要根据重量目标选择薄壁壳体、碳纤维环或注塑件，并在电机安装位置设置局部加强筋。

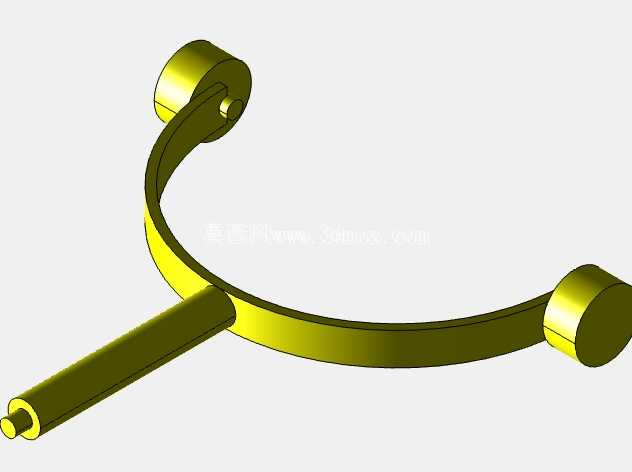

倾转机构的功能特性体现在两个自由度的表达上。旋翼单元绕支撑臂端部轴线改变角度时，升力分量和水平推进分量随之变化：旋翼接近竖直状态时，拉力主要向上，适合起降和悬停；旋翼向水平方向倾转后，拉力主要向前，适合快速巡航。左右旋翼还可通过差动倾转或转速差参与偏航、滚转等姿态控制，因此在三维装配中需要明确旋翼坐标系、倾转轴、电机轴线和机身基准轴之间的关系。对于结构设计者而言，关节处不能只关注外观转动效果，还要预留舵机、连杆、转轴、轴承和限位结构的空间，否则概念模型转入详细设计时容易出现执行机构无处安放的问题。

外形尺寸与安装边界方面，中央盒形机身长度明显大于宽度，适合沿纵向布置电池和电路板；两侧旋翼单元展开后形成较宽的横向轮廓，运输和收纳时需要考虑护圈外径、支撑臂长度以及旋翼是否可拆卸。旋翼环圈与机身之间应保留足够间隙，避免倾转过程中护圈、桨叶与臂体发生干涉。底部需要设置电池仓盖、传感器窗口或起落支撑面，机身端部则可预留通信天线、GPS模块或摄像载荷的安装位置。若用于仿真验证，模型的质量分布应重点放在中央机身，旋翼端部质量不宜过大，否则会增加倾转关节惯量和姿态响应负担。

在建模思路上，该作品把飞行器拆分为机身、支撑臂、环形护圈、三叶桨、端部铰接件等独立模块，便于分别检查装配关系和运动范围。机身作为主承载件，应保持内部腔体与外部安装点的一致性；支撑臂宜采用等强度思路，在靠近机身根部加大截面或增加圆角；旋翼单元则要围绕电机轴线同心布置，保证桨叶旋转面与护圈平面重合。后续细化时，还需要补充线缆走向、舵机安装座、电池固定架和桨叶锁紧结构，使概念外形能够进一步服务于原理样机制作与飞行控制验证。
