AS5600磁编码器适配Nema17步进电机安装板

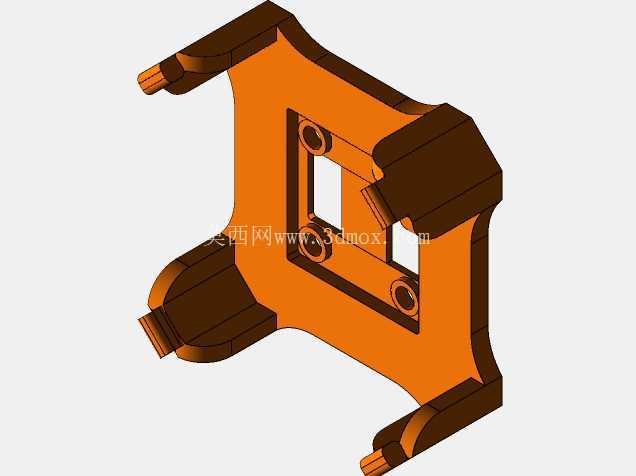

在桌面级运动控制设备的开发与改造场景里，步进电机的闭环位置反馈一直是低成本方案里的核心痛点，常规的光电编码器不仅对安装同轴度要求极高，粉尘、油污环境下码盘极易污损失效，整体轴向占用空间也很难适配紧凑的3D打印机、小型数控雕刻机、桌面机械臂这类设备的尾部布局。这套适配Nema17规格42步进电机的AS5600磁编码器安装组件，正是针对这类场景完成的结构落地，把非接触式磁角度传感的方案直接整合到标准步进电机的尾部安装位，不需要对原有电机主体做任何破坏性加工，就能给开环步进系统补上位置反馈能力。

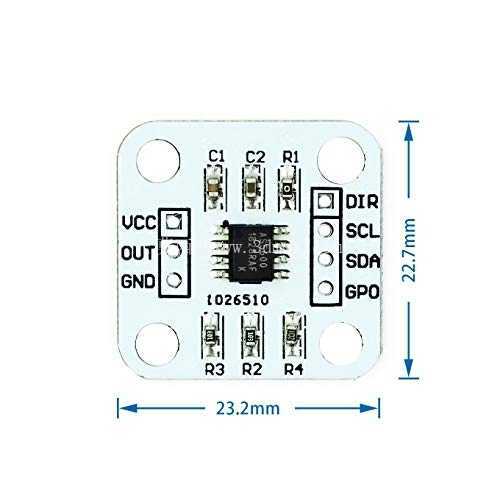

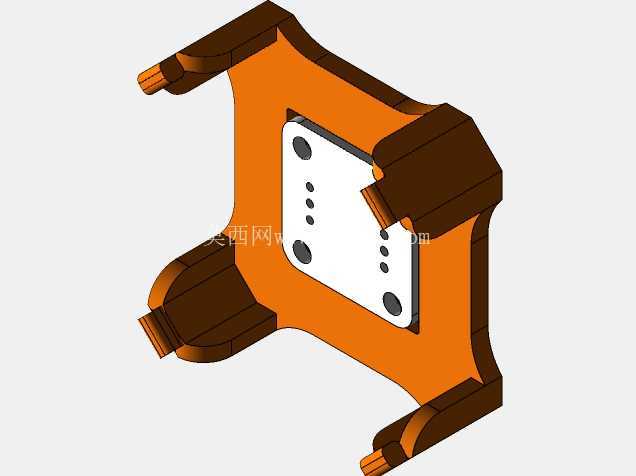

从实际使用的逻辑来看，AS5600本身是一款基于霍尔原理的12位磁旋转编码器芯片，它不需要和转轴做硬连接，只需要在电机尾部输出轴端同轴固定一颗径向充磁的直径6mm钕铁硼磁钢，芯片和磁钢之间保留1~2mm的轴向气隙，就能通过检测磁场方向变化输出0~360度的绝对角度值，彻底规避了光电编码器码盘易碎、对同轴度公差敏感、怕灰尘油污的问题。这块PCB安装板的外形尺寸经过精准校核，整体板卡轮廓为长23.2mm、宽22.7mm的圆角矩形，四个角预留了标准安装通孔，孔位间距完全匹配Nema17步进电机尾部的端盖螺孔布局——常规42步进电机的前端安装孔距是31mm，尾部端盖的预留螺孔间距恰好和这块板的安装孔位对齐，只需要两颗M3螺丝就能把整个编码器板固定在电机尾部，不需要额外设计转接支架，大幅降低了改装的结构复杂度。

板卡的布局设计也完全围绕工程现场的接线与调试需求展开：板载的信号引脚从左到右依次排布了电源UCC、信号输出OUT、接地GND，另一侧引出方向配置DIR、I2C时钟SCL、I2C数据SDA、通用输出GPO，引脚间距采用标准2.54mm排针规格，既可以直接焊接排针用杜邦线快速连接调试，也可以直接焊线接入设备主控板，适配不同的装配工艺。板上预留的R1~R4、C1~C2焊位是I2C总线的上拉电阻与电源滤波电容的安装位，批量装配时可以根据主控端的总线配置选择焊接对应阻容，原型调试阶段也可以先利用主控端自带的上拉电阻，灵活度很高。

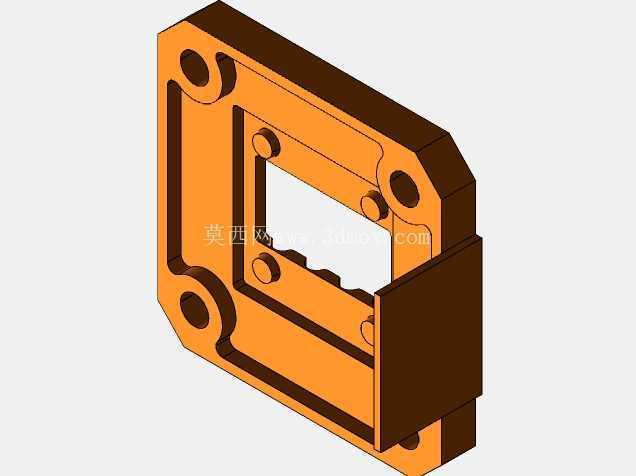

做结构建模的时候，最需要重点校核的就是几个安装边界：首先是磁钢和芯片的同轴度公差，AS5600的芯片中心点必须和电机转轴的轴线偏差控制在0.5mm以内，否则角度检测的非线性误差会明显增大，所以建模时要把PCB板的安装孔位和芯片的定位丝印做关联约束，保证板卡锁附到电机尾端后，芯片中心恰好落在转轴的轴线上；其次是轴向气隙的控制，磁钢粘贴在电机轴端面后，和芯片表面的距离要控制在0.8mm~2mm之间，气隙过小容易出现运行中磁钢摩擦芯片的风险，气隙过大则会导致磁场强度不足，检测信号丢数，这块板的安装面和电机尾端端面之间没有额外垫高结构，装配时可以通过在磁钢和轴端面之间加不同厚度的超薄垫片来微调气隙，不需要修改板卡结构。

实际落地的场景里，这套组件除了用在3D打印机的挤出机步进、XYZ轴步进的闭环改造，也大量用在小型桌面机械臂的关节转角反馈、小型数控铣床的进给轴位置检测、自动化小设备的分度转盘角度回零场景。因为是绝对角度输出，设备上电瞬间就能直接读取当前转轴的角度位置，不需要像增量编码器那样开机做回零动作，省去了限位开关的布局空间，也避免了丢步后设备位置错乱的问题。和传统的光电编码器相比，整个编码器板加磁钢的轴向总厚度不到3mm，装在Nema17电机尾部之后几乎不增加电机的整体长度，对那些内部布局已经非常紧凑的桌面设备来说，不需要重新设计设备的机身框架就能直接加装，结构改造成本极低。

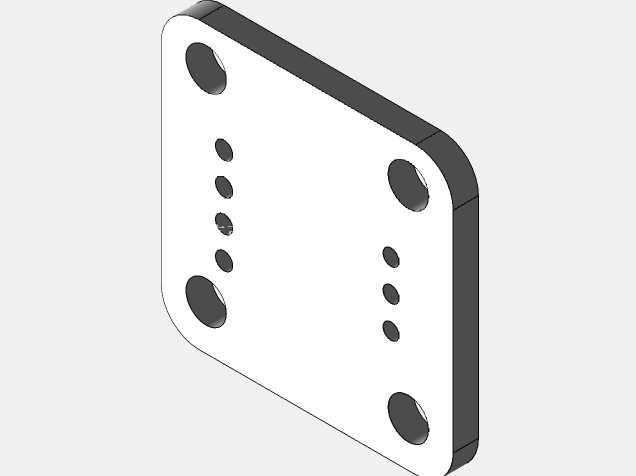

建模过程中还需要同步考虑板上元器件的高度避让：板上的贴片阻容、AS5600芯片的最高高度都控制在1.5mm以内，装配后所有元器件都处于板卡和电机尾端的间隙之间，不会出现元件和电机端盖发生干涉的情况；四个角的安装孔做了通孔加大处理，适配M3螺丝的穿过公差，即使板卡加工有轻微的位置误差，也能顺利对齐电机端盖的螺孔。板卡边缘做了R3的圆角处理，避免装配时尖角划伤线材，也符合小尺寸PCB的加工工艺要求。
